Cevovodi so življenjska doba sodobne industrije, saj prenašajo nafto, plin, kemikalije in vodo na velike razdalje. Vendar pa so občutljivi na vrsto zunanjih sil, vključno s potresnimi dogodki, vetrnimi obremenitvami, vodnimi udarci in tlačnimi skoki. Te dinamične in potresne obremenitve lahko povzročijo katastrofalne okvare cevovoda, če z njimi ne upravljate pravilno.Hidravlični dušilciso kritične varnostne naprave, ki ščitijo cevovode pred temi silami. Hidravlični dušilec udarcev, znan tudi kot dušilec udarcev ali seizmični dušilec, je mehanska naprava, ki omogoča počasno, nadzorovano toplotno gibanje cevovoda, medtem ko se togo blokira pod hitrimi dinamičnimi obremenitvami, s čimer preprečuje prekomerne premike in obremenitve. V Yangzhou Tianshun Pipeline Technology Co., Ltd., naša tovarna že več kot 25 let izdeluje visoko zmogljive hidravlične dušilce in videli smo njihovo bistveno vlogo pri varovanju kritične infrastrukture po vsem svetu.
Zaščitni mehanizem hidravličnega dušilnika temelji na preprostem, a zelo učinkovitem principu: zaklepanje, občutljivo na hitrost. V normalnih delovnih pogojih dušilec omogoča cevovodu, da se termično širi in krči s počasno hitrostjo, kar omogoča neomejeno rast toplote. Ko pa pride do potresnega dogodka ali nenadne dinamične obremenitve, dušilnik zazna hitro povečanje hitrosti in se v trenutku zaklene ter deluje kot tog opornik, ki zadrži cev in prepreči pretirano gibanje. Ta hiter odziv je dosežen s pomočjo natančno izdelanega hidravličnega sistema, ki vključuje bat, valj, napolnjen s posebno silikonsko tekočino, in prefinjen ventilni mehanizem. Naši hidravlični dušilci so zasnovani tako, da se odzovejo v milisekundah, kar zagotavlja, da so cevovodi zaščiteni pred najhujšimi potresnimi in dinamičnimi dogodki. V tem izčrpnem vodniku se bomo poglobili v inženiring, hidravliko in materiale, zaradi katerih so hidravlični dušilci nepogrešljivi za varnost cevovodov, ter zagotovili podrobne tehnične specifikacije in navodila za uporabo na podlagi bogatih izkušenj naše tovarne.
V svojem jedru je hidravlični dušilec za hitrost občutljiva naprava za absorpcijo energije, ki zagotavlja svobodo gibanja za toplotno raztezanje in togo zadrževanje pri dinamičnih obremenitvah. Naprava je sestavljena iz cilindra, napolnjenega s silikonsko tekočino visoke viskoznosti, bata s posebej oblikovanimi odprtinami in sklopa povratnega ventila z vzmetjo. Pri običajnih počasnih toplotnih gibih se bat premika skozi tekočino z nizko hitrostjo, kar omogoča, da tekočina teče skozi odprtino in povratni ventil z minimalnim uporom. To prosto gibanje, ki je običajno manjše od 100 mm/s, se prilagaja toplotnemu raztezanju, ne da bi povzročilo znatno obremenitev cevovoda. Ko pa dinamičen dogodek, kot je potres ali vodno kladivo, povzroči gibanje z visoko hitrostjo, postane pretok tekočine skozi odprtino močno omejen zaradi padca tlaka na batu. Protipovratni ventil se zapre in potisne tekočino skozi nadzorovan obvod, kar ustvari učinek dušenja, ki se upira hitremu gibanju. Ukrep zaklepanja je progresiven, kar pomeni, da dušilec nudi večji upor, ko se hitrost povečuje, in dejansko postane togo zaustavljanje za dogodke z zelo visoko hitrostjo.
Ključna načela delovanja našegaHidravlični dušilci:
Praktični primer iz petrokemične tovarne na Bližnjem vzhodu ponazarja delovanje principa delovanja. Tovarna je imela parovod velikega premera, ki je med normalnim delovanjem doživel znatno toplotno raztezanje s premiki do 150 mm. Vendar je regija nagnjena tudi k manjši potresni dejavnosti. Standardni nosilci cevi so omogočali toplotno gibanje, vendar niso mogli zadržati cevi med potresom. Z namestitvijo naših hidravličnih dušilnikov na strateških lokacijah je naprava dosegla prosto toplotno gibanje v normalnih pogojih, medtem ko so se dušilci med potresnimi dogodki zaklenili in omejili premik cevi na varne ravni. Vodja tovarne je poročal, da so dušilci brezhibno delovali med potresom z magnitudo 5,2 in preprečili kakršne koli poškodbe cevovodnega sistema.

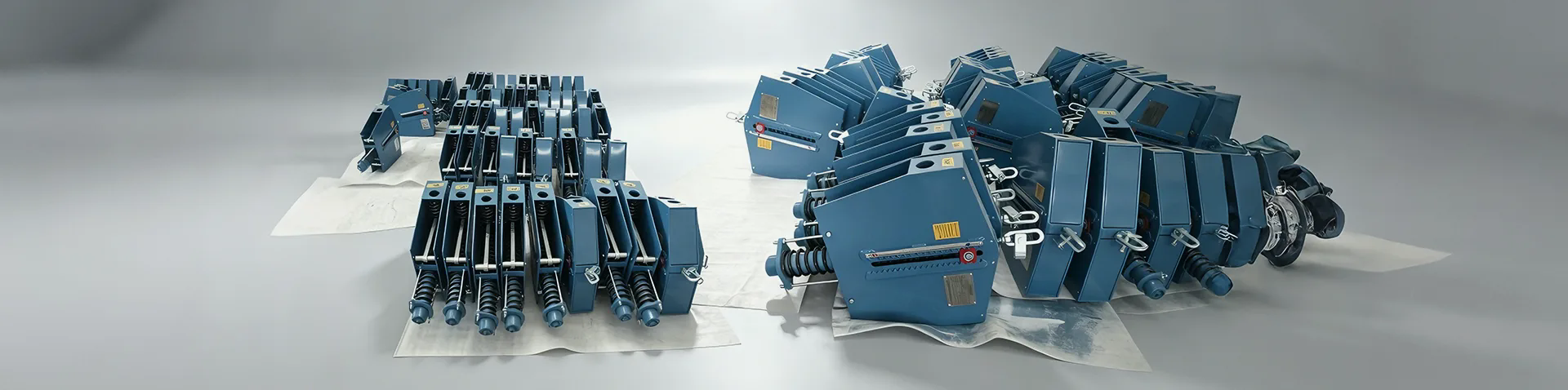

Naša tovarna priYangzhou Tianshun Pipeline Technology Co., Ltd.izdeluje hidravlične dušilce z različnimi občutljivostmi zaklepanja in zmogljivostjo gibov, ki ustrezajo različnim velikostim cevovodov in pogojem delovanja. Za mokre dele uporabljamo visoko kakovostno nerjavno jeklo, naša silikonska tekočina pa je kemično inertna in stabilna v širokem temperaturnem območju. Vsak dušilec je preizkušen na dinamični preskusni napravi, da se preverijo njegove lastnosti zaklepanja in dušenja. Ta predanost natančnemu inženirstvu zagotavlja, da naši hidravlični dušilci zagotavljajo zanesljivo zaščito cevovodov v najzahtevnejših okoljih.
Potresni dogodki in dinamične obremenitve ustvarjajo kompleksne sile, ki delujejo na cevovode v več smereh.Hidravlični dušilciobravnavanje teh sil z zagotavljanjem kombinacije toge omejitve in razpršitve energije. Ko seizmični val potuje skozi tla, povzroči, da se cevovod premika skupaj s tlemi, ker pa je cevovod dolga, neprekinjena struktura, njegova vztrajnost povzroči, da zaostaja za gibanjem tal. To diferencialno gibanje lahko povzroči upogibne napetosti in aksialne obremenitve, ki presegajo konstrukcijske omejitve cevi. Hidravlični dušilnik zaklene med potresnim dogodkom, spoji cev z nosilno strukturo in prepreči pretirano relativno gibanje. Poleg tega hidravlično blažilno delovanje dušilnika razprši del potresne energije kot toploto, kar zmanjša skupno obremenitev cevovoda in njegovih nosilcev.
Ključni mehanizmi za zmanjšanje obremenitve hidravličnih dušilnikov:
Študija primera iz obrata za utekočinjeni zemeljski plin (LNG) v jugovzhodni Aziji prikazuje učinkovitost hidravličnih dušilnikov pri blaženju potresnih obremenitev. Objekt se je nahajal na potresno dejavnem območju in je imel nadzemni cevovod v dolžini 2 km. Po oceni potresnega tveganja so inženirji namestili več kot 100 hidravličnih dušilnikov na kritičnih podpornih lokacijah. Med potresom z magnitudo 6,2 so dušilci zaskočili, kot je bilo načrtovano, in omejili premik cevi na izračunano varno območje. Inšpekcijski pregledi po dogodku niso pokazali nobene škode na cevovodnem sistemu in objekt je lahko ponovno začel delovati v 48 urah. Vodja objekta je hidravličnim dušilcem pripisal zasluge za preprečitev, kar bi lahko bila katastrofalna okvara.
Naša tovarna proizvaja hidravlične dušilce v različnih konfiguracijah, vključno z enodelujočimi in dvodelujočimi vrstami, ki ustrezajo različnim smerem in velikostim obremenitev. Nudimo tudi dušilnike z vgrajenim vizualnim indikatorjem položaja, ki vzdrževalcem omogoča, da na prvi pogled preverijo status dušilnika. Naša inženirska ekipa lahko izvede študijo dimenzioniranja in postavitve dušilnika z uporabo analize končnih elementov (FEA) za modeliranje odziva cevovoda na potresne in dinamične obremenitve. To zagotavlja, da so dušilniki optimalno nameščeni in dimenzionirani za zagotavljanje najučinkovitejše zaščite. Z našimi hidravličnimi dušilci so lahko upravljavci cevovodov prepričani, da je njihova infrastruktura pripravljena tudi na najhujše seizmične in dinamične dogodke.
T.S. MACHINARY proizvaja obsežno paleto hidravličnih dušilnikov za različne aplikacije v cevovodih. Naša linija izdelkov vključuje dušilce z različnimi nosilnostmi, dolžinami gibov in hitrostmi zaklepanja, ki ustrezajo posebnim zahtevam elektrarn, rafinerij in industrijskih objektov. Vsi naši izdelki za hidravlični dušilnik so izdelani v skladu z ISO 9001 in izpolnjujejo zahteve ASME B31.1, DIN EN 13480 in druge mednarodne standarde. Spodnja tabela povzema ključne tehnične specifikacije za naše najbolj priljubljene modele hidravličnega dušenja, ki se uporabljajo v kritičnih aplikacijah zaščite cevovodov po vsem svetu. Naša tovarna lahko izdela tudi dušilnike po meri za izpolnjevanje posebnih projektnih zahtev, vključno s posebnimi dolžinami giba, nosilnostjo in premazi za zaščito okolja.
| Model | Nosilnost (kN) | Hod (mm) | Hitrost zaklepanja (mm/s) | Temperaturno območje | Vrsta tekočine | Teža (kg) | Vrsta namestitve |
| TS-10 | 10 | 50 | 80 | -20°C do +80°C | Silikonsko olje | 8 | Prirobnica / nosilec |
| TS-20 | 20 | 100 | 100 | -20°C do +80°C | Silikonsko olje | 15 | Prirobnica / nosilec |
| TS-40 | 40 | 150 | 100 | -20°C do +80°C | Silikonsko olje | 28 | Prirobnica / nosilec |
| TS-60 | 60 | 200 | 120 | -20°C do +80°C | Silikonsko olje | 45 | Prirobnica / nosilec |
| TS-100 | 100 | 250 | 120 | -20°C do +80°C | Silikonsko olje | 72 | Prirobnica / nosilec |
| TS-150 | 150 | 300 | 150 | -20°C do +80°C | Silikonsko olje | 110 | Prirobnica / nosilec |
| TS-200 | 200 | 350 | 150 | -20°C do +80°C | Silikonsko olje | 155 | Prirobnica / nosilec |
Poleg standardnih modelov naša tovarna ponuja več izbirnih funkcij za izboljšanje zmogljivosti in primernosti hidravličnih dušilnikov za posebna okolja. Ti vključujejo: nizkotemperaturno različico s posebno silikonsko tekočino, ki ostane tekoča do -40°C; visokotemperaturna različica za neprekinjeno delovanje pri 120°C; in različica z epoksi premazom za korozivna okolja, kot so morske ploščadi in kemične tovarne. Zagotavljamo tudi dolžine gibov po meri za prilagoditev posebnim zahtevam glede toplotnega gibanja cevovoda.
Naš postopek nadzora kakovosti vključuje 100-odstotni preskus dinamične učinkovitosti vsakega hidravličnega dušilnika, s katerim preverimo, ali hitrost zaklepanja, nosilnost in karakteristike blaženja ustrezajo določenim vrednostim. Izvajamo tudi tlačni preizkus hidravličnega sistema, da zagotovimo, da ni puščanja pod delovnim tlakom. Vsak dušilec je označen z edinstveno serijsko številko, kar omogoča popolno sledljivost od proizvodnje do namestitve na terenu. Naša tovarna priYangzhou Tianshun Pipeline Technology Co., Ltd.vzdržuje obsežen popis standardnih dušilnikov in komponent, kar omogoča hitro dostavo na katero koli lokacijo. Nudimo tudi storitev izbire dušilnika, kjer vam naša ekipa inženirjev pomaga izbrati optimalen model in velikost za vaše posebne potrebe po zaščiti cevovoda.
Hidravlični dušilciso natančne naprave, ki zahtevajo skrbno namestitev in redno vzdrževanje, da se zagotovi njihovo delovanje, kot je predvideno. Nepravilna namestitev lahko povzroči, da se dušilnik ne more zaskočiti pod dinamičnimi obremenitvami ali pa se zaskoči, ko se ne bi smel (npr. med počasnim toplotnim gibanjem). Naša tovarna priYangzhou Tianshun Pipeline Technology Co., Ltd.ponuja podrobne smernice za namestitev in priporočila za vzdrževanje, ki strankam pomagajo povečati zanesljivost in življenjsko dobo njihovih hidravličnih dušilnikov. Upoštevanje teh smernic zagotavlja, da bodo dušilci zagotavljali kritično zaščito, potrebno med potresnimi in dinamičnimi dogodki.
Ključne prakse namestitve in vzdrževanja hidravličnih dušilnikov:
Študija primera jedrske elektrarne v Združenih državah ponazarja pomen rednega vzdrževanja dušilnika. Med rutinskim pregledom je vzdrževalno osebje odkrilo, da je na več hidravličnih dušilnikih prišlo do puščanja tesnil, zaradi česar je silikonska tekočina počasi iztekala. Če tega ne bi obravnavali, bi dušilci imeli zmanjšano blažilno zmogljivost in se med potresom morda ne bi pravilno zaskočili. Obrat je sledil našemu priporočenemu postopku vzdrževanja, zamenjal tesnila in ponovno napolnil dušilnike s svežo tekočino. Naknadni dinamični test je potrdil, da dušilniki popolnoma delujejo. Varnostni vodja elektrarne je ugotovil, da je program proaktivnega vzdrževanja preprečil morebitno varnostno težavo in da so dušilniki med naslednjim potresnim dogodkom popolnoma delovali.
Naša tovarna ponuja obsežen priročnik za vzdrževanje dušilnika, ki zajema preglede, testiranje in postopke zamenjave tesnila. Ponujamo tudi program usposabljanja za vzdrževalno osebje, ki zajema pravilno uporabo testne opreme in interpretacijo rezultatov testov. Strankam, ki imajo raje rešitev na ključ, nudimo pogodbo o storitvi dušilnika, ki vključuje redne preglede, funkcionalno testiranje in zamenjavo tesnila. Ta storitev zagotavlja, da vaši hidravlični dušilci ostanejo v optimalnem stanju in so pripravljeni zaščititi vaše cevovode, ko je to potrebno. Z vlaganjem v pravilno namestitev in vzdrževanje lahko upravljavci cevovodov zagotovijo, da njihovi hidravlični dušilci zagotavljajo najvišjo raven zaščite v celotni življenjski dobi cevovodnega sistema.
Vprašanje 1: Kakšna je razlika med hidravličnim dušilcem in mehanskim opornikom?
Odgovor: Mehanska opora zagotavlja togo povezavo, ki ne dopušča toplotnega gibanja, kar lahko povzroči visoke toplotne obremenitve cevovoda. Po drugi strani pa hidravlični dušilnik omogoča počasno toplotno gibanje, medtem ko blokira pod hitrimi dinamičnimi obremenitvami. To pomeni, da se med normalnim delovanjem dušilec prilagodi toplotnemu raztezanju in tako zmanjša napetost. Pri seizmičnih ali dinamičnih obremenitvah se zaskoči in deluje kot tog opornik. Ta dvojna funkcija naredi hidravlične dušilce bolj primerne za cevovode, ki doživljajo znatno toplotno gibanje, saj preprečujejo kopičenje toplotne obremenitve.
Vprašanje 2: Ali je mogoče hidravlični dušilnik zraka popraviti ali ga je treba zamenjati, ko odpove?
Odgovor: V mnogih primerih je hidravlične dušilce mogoče popraviti z zamenjavo tesnil in ponovnim polnjenjem tekočine. Če pa je notranji bat ali valj poškodovan, je treba dušilec zamenjati. Naša tovarna ponuja storitev ponovne izdelave za večino naših modelov hidravličnega dušilnika zraka, kjer razstavimo, pregledamo, zamenjamo obrabljene dele in ponovno sestavimo dušilnik zraka v skladu z originalnimi specifikacijami. Priporočamo, da kvalificirani tehnik oceni dušilec, da ugotovi, ali je popravilo ali zamenjava stroškovno najučinkovitejša možnost.
Vprašanje 3: Kako se določi hitrost zaklepanja hidravličnega dušilnika?
Odgovor: Hitrost zaklepanja je določena z notranjo zasnovo ventila in odprtine dušilnika in je nastavljena med proizvodnjo. Običajno je izbran na podlagi pričakovane stopnje toplotnega gibanja cevovoda in seizmičnih projektnih meril. Za večino aplikacij se uporablja hitrost zaklepanja med 80 in 150 mm/s. Naša tovarna lahko prilagodi hitrost zaklepanja, da izpolni posebne zahteve projekta. Ponujamo tudi dušilce s funkcijo nastavljive hitrosti zaklepanja, ki omogoča nastavitev polja, da se ujema s specifičnim profilom gibanja cevovoda.
Vprašanje 4: Ali so hidravlične dušilke primerne za notranjo in zunanjo namestitev?
Odgovor: Da, hidravlični dušilci so primerni za notranjo in zunanjo namestitev. Vendar pa za zunanje namestitve, zlasti v korozivnih okoljih ali območjih z visoko vlažnostjo, priporočamo naše dušilce s premazom, odpornim proti koroziji (epoksi ali pocinkano). Za ekstremno mrzla podnebja ponujamo nizkotemperaturno različico s posebno tekočino, ki ostane tekoča do -40°C. Naša tovarna lahko zagotovi podrobna navodila o najprimernejših materialih in možnostih premazov za vaše specifično okolje namestitve.
5. vprašanje: Katere certifikate ima podjetje Yangzhou Tianshun Pipeline Technology Co., Ltd. za svoje hidravlične dušilce?
Odgovor: Naši hidravlični dušilci so izdelani v skladu s certifikatoma ISO 9001:2015 (upravljanje kakovosti) in ISO 14001:2015 (upravljanje z okoljem). Izpolnjujemo tudi standarde ASME B31.1, DIN EN 13480 in GB/T 17116.3 za nosilce cevovodov. Naše izdelke testirajo in certificirajo organizacije tretjih oseb, vključno s SGS in TÜV, ob vsakem naročilu pa zagotovimo celoten sklop poročil o preskusih in certifikatov. Našo tovarno redno pregledujejo, da zagotovimo, da naši proizvodni procesi in sistemi nadzora kakovosti izpolnjujejo najvišje mednarodne standarde.
Hidravlični dušilci so bistvene naprave, ki zagotavljajo kritično zaščito cevovodov pred potresnimi in dinamičnimi obremenitvami. Z omogočanjem prostega toplotnega gibanja v normalnih pogojih in blokiranjem pri hitrih dinamičnih dogodkih preprečujejo prekomerne premike, zmanjšujejo napetost in razpršujejo energijo, kar zagotavlja celovitost in varnost cevovodnega sistema. V Yangzhou Tianshun Pipeline Technology Co., Ltd. naša tovarna že desetletja izdeluje visoko zmogljive hidravlične dušilce in ponuja široko paleto modelov z različnimi nosilnostmi, gibi in hitrostmi zaklepanja, ki ustrezajo različnim aplikacijam. Naša predanost kakovosti, natančnemu inženiringu in podpori strankam zagotavlja, da naši dušilci zagotavljajo zanesljivo zaščito za najbolj kritične infrastrukturne projekte po vsem svetu.
Ali želite zaščititi svoj cevovodni sistem pred potresnimi in dinamičnimi obremenitvami?Še danes se obrnite na Yangzhou Tianshun Pipeline Technology Co., Ltdza izčrpen snubber posvet. Naša inženirska ekipa bo analizirala zasnovo vašega cevovoda, pogoje delovanja in profil potresnega tveganja, da bi priporočila optimalen model, velikost in postavitev hidravličnega dušilnika. Ponujamo brezplačne študije izvedljivosti, konkurenčne cene in hitro dostavo s celotnim obsegom podpore pri namestitvi in vzdrževanju.Zahtevajte brezplačno svetovanje o hidravličnem dušenju pri Yangzhou Tianshun Pipeline Technology Co., Ltd. in zagotovite, da bo vaš cevovod zaščiten pred nepričakovanim.
-
