Kadar se morajo industrijski cevovodi prilagoditi toplotnemu raztezanju in hkrati vzdržati nenadne udarne obremenitve,TianshunzagotavljaHidravlični dušilci za zadrževanje cevizasnovan tako, da pomaga ohranjati stabilnost sistema v zahtevnih pogojih delovanja. Te naprave, občutljive na hitrost, omogočajo postopno premikanje cevi med običajnim delovanjem in zagotavljajo dinamično omejitev, ko hitri premiki ogrožajo celovitost cevi.
Hidravlični dušilci so bistvene dinamične zadrževalne naprave v elektrarnah, petrokemičnih obratih, rafinerijah in drugih industrijskih obratih, kjer se cevni sistemi soočajo s potresnimi silami, vodnimi udarci, prehodnimi tlaki in motnjami, povezanimi z opremo. Za razliko od običajnih togih zadržkov se prilagajajo počasnemu toplotnemu gibanju, hkrati pa se upirajo nenadnemu premiku pri visoki hitrosti. Ta članek razlaga njihova načela delovanja, ključne komponente, inženirske vidike, aplikacije in zahteve glede vzdrževanja. Opisuje tudi, kako izbrati primerno opremo za posebne projekte omejevanja cevi in kako lahko Tianshun podpira zahteve industrijskih cevovodov.
Hidravlični dušilci so specializirane mehansko-hidravlične naprave, ki omejujejo hitro gibanje v cevovodnih sistemih, hkrati pa omogočajo razmeroma neomejeno gibanje pri nizkih hitrostih. Posebej so dragocene v napravah, kjer se cevi širijo, krčijo ali premikajo med običajnimi delovnimi cikli, vendar morajo ostati nadzorovane med nepričakovanimi dinamičnimi dogodki.
Tipičen hidravlični dušilnik vsebuje valj, bat, batnico, hidravlično tekočino, notranji mehanizem za nadzor pretoka, tesnila in končne povezave. Ko se cev premika počasi zaradi temperaturnih sprememb, hidravlična tekočina teče skozi kalibrirane prehode, kar omogoča premikanje bata. Ko gibanje preseže določeno hitrost aktivacije naprave, se hidravlični upor bistveno poveča, kar pomaga zadržati cev.
Hidravlični dušilci na splošno delujejo skupaj z nosilnimi nosilci, namesto da bi jih nadomestili. Vzmetni obešalniki, čevlji za cevi in drugi nosilci nosijo težo cevi in se prilagajajo normalnemu gibanju, medtem ko dušilniki zagotavljajo zadrževanje pred določenimi dinamičnimi obremenitvami.
Za podrobnosti o projektu si oglejte informacije o izdelkih Tianshun's Hydraulic Snubbers for Pipe Restraint.
Načelo delovanja temelji na razmerju med hitrostjo bata in hidravličnim uporom. Naprava se različno odziva na postopne premike in nenadne premike, kar pomaga cevnim sistemom ostati prožni med običajnim delovanjem, ne da bi pri tem žrtvovali dinamično omejitev.
Industrijske cevi doživljajo spremembe dimenzij, ko delovne temperature naraščajo in padajo. Med dovolj počasnim gibanjem dušilnik omogoča, da njegov bat potuje skozi valj z omejenim uporom. To pomaga preprečiti nepotrebno omejevanje toplotnega raztezanja in krčenja.
Med potresnim dogodkom, vodnim udarom, izklopom turbine ali podobnim prehodnim pojavom lahko hitrost cevi hitro naraste. Notranji hidravlični mehanizem dušilnika omejuje pretok tekočine, ko so doseženi navedeni pogoji aktiviranja.
Povečanje hidravličnega upora bistveno oteži nadaljnje gibanje bata. The device then transfers the resulting restraint force through its mounting connections to the supporting structure, helping limit excessive pipe displacement.
Ko se prehodni pojav umiri, se lahko mehanizem vrne v normalno vedenje, ki omogoča gibanje, odvisno od zasnove. Pravilno dimenzioniranje, namestitev in vzdrževanje so pomembni za zagotovitev, da se dušilec odziva, kot je predvideno, skozi celotno življenjsko dobo.
Pravilno določeni hidravlični dušilniki nudijo številne inženirske prednosti za industrijske cevne sisteme.
Ena od pomembnih omejitev je, da hidravlične dušilke niso univerzalne rešitve za vsako težavo z vibracijami. Njihova primernost je odvisna od značilnosti gibanja, frekvenčnega območja, primerov obremenitve in zahtev glede delovanja cevnega sistema. Visokofrekvenčne vibracije z nizko amplitudo lahko zahtevajo drugačen ali komplementaren pristop za nadzor vibracij.
Hidravlični dušilci se pogosto upoštevajo pri kritičnih cevovodnih omrežjih, kjer lahko nenaden premik vpliva na kontinuiteto delovanja, celovitost opreme ali varnost naprave.
Glavni parni vodi, cevi za napajalno vodo in drugi visokoenergijski tokokrogi lahko doživijo dinamične obremenitve med izklopi opreme, prehodnimi tlaki ali potresnimi dogodki. Dušilniki pomagajo omejiti gibanje, ko to zahtevajo konstrukcijski pogoji.
Procesne cevi, povezane s črpalkami, kompresorji, pečmi in tlačno opremo, so lahko izpostavljene hitrim spremembam pogojev delovanja. Pravilno zasnovane omejitve lahko pomagajo nadzorovati prehodne obremenitve in zaščitijo ranljive povezave.
Cevni sistemi, povezani z varnostjo, lahko zahtevajo natančno dokumentirano delovanje zadrževanja, okoljsko kvalifikacijo in seizmično oceno. Pri izbiri je treba upoštevati veljavne kode projekta in kvalifikacijske zahteve, namesto da bi se zanašali samo na splošne opise izdelkov.
Obdelava plina, objekti za utekočinjeni zemeljski plin in visokotlačni prenosni vodi lahko zahtevajo posebne podporne ureditve za prilagoditev delovnega gibanja ob nadzoru določenih dinamičnih dogodkov.
Kovinski mehovi dilatacijski spoji in podobni sestavni deli so lahko občutljivi na čezmerne premike ali zunanje obremenitve. Pravilno postavljeni dušilci lahko pomagajo omejiti gibanje med določenimi prehodnimi pogoji, pod pogojem, da je celotna zadrževalna ureditev zasnovana za obremenitve spoja in cevi.
Zmogljivost hidravličnega dušenja je odvisna od več medsebojno povezanih konstrukcijskih parametrov. Naslednja tabela povzema reprezentativne vrednosti, objavljene v informacijah o izdelkih družbe Tianshun. Dejanske zahteve morajo biti potrjene za določen model in projekt.
| Parameter | Reprezentativni obseg ali možnost | Inženirski premislek |
|---|---|---|
| Nosilnost | Približno 5 kN do 500 kN in več za prilagojene enote | Prilagoditi se mora izračunanim zadrževalnim silam in določenim primerom obremenitve. |
| Standardni udarec | 100, 150, 200, 300 in 500 mm | Zajemati mora pričakovani toplotni premik in tolerance vgradnje. |
| Hitrost aktivacije | Običajno 5–50 mm/s, odvisno od specifikacij | Razlikovati mora normalno gibanje cevi od dinamičnih pogojev, ki zahtevajo omejitev. |
| Standardna delovna temperatura | Približno -40°C do +120°C | Preverite ustreznost tekočine, tesnil in materiala pri dejanskih delovnih temperaturah. |
| Material cilindra | Možnosti ogljikovega jekla ali legiranega jekla | Izbira je odvisna od obremenitev, okolja in specifikacij projekta. |

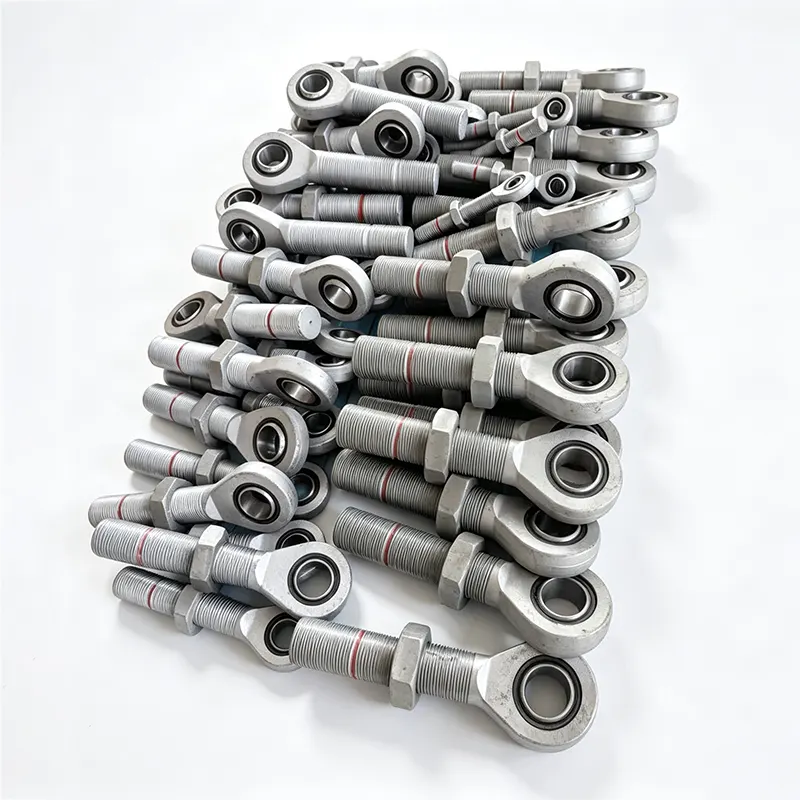

| Končne povezave | Možnosti ušesa palice, zaklepa, krogličnega zgloba in navoja | Ujemati se mora s konstrukcijsko pritrditvijo in dovoljeno smerjo gibanja. |
| Testiranje | Preskušanje delovanja, tlaka in tesnjenja, kot je navedeno | Pred sprejemom potrdite inšpekcijske zapise in zahtevano dokumentacijo. |
Te vrednosti so okvirne informacije o izdelku in niso nadomestilo za odobren podatkovni list ali izračun za specifičen projekt. Za jedrske, visokotemperaturne ali druge kritične storitve potrdite veljavne kvalifikacijske zahteve neposredno pri proizvajalcu.
Izbira hidravličnega dušilnika zahteva usklajevanje med analizo napetosti v cevovodih, zasnovo podpore, vmesniki opreme in pogoji na lokaciji. Samo nakup na podlagi nazivnega premera cevi ne zadostuje.
Determine whether the restraint must address seismic loading, water hammer, safety-valve discharge, equipment trips, wind-induced movement, or another transient. Veljavni primer obremenitve določa zahtevano zmogljivost zadrževanja.
Uporabite odobreno analizo napetosti v cevovodih, da določite zahtevane sile napetosti in stiskanja. Preverite oceno dušenja, trdnost pritrditve, strukturno jeklo, zvare in povezane komponente cevi kot del celotne poti obremenitve.
Določite pričakovano toplotno potovanje od vročega do hladnega, položaj vgradnje in morebitni premik pod veljavnimi delovnimi pogoji. Ustrezen hod pomaga preprečiti neželen stik ob koncu poti in motnje pri normalnem gibanju cevi.
Hitrost aktivacije mora biti primerna za pričakovani obseg normalnega gibanja in dinamičnih dogodkov, ki zahtevajo omejitev. Nepravilna kalibracija lahko povzroči neželen upor med rutinskim delovanjem ali neustrezen odziv med prehodnim stanjem.
Preglejte temperaturo okolja in cevi, izpostavljenost koroziji, vlažnost, združljivost s tekočino in morebitne posebne okoljske zahteve. Posebne aplikacije bodo morda zahtevale izboljšane materiale, tesnila, zaščitne premaze ali testiranje kvalifikacij.
Identificirajte veljavne načrtovalske kode in specifikacije projekta. Odvisno od uporabe lahko te vključujejo ustrezne zahteve iz ASME B31.1, ASME B31.3, standarde MSS ali specifikacije jedrske storitve. Točne izdaje, uporabnost in zahtevani obseg kvalifikacij potrdite pri odgovornem inženirju.
Za dodatne informacije o dopolnilni podporni opremi raziščite Tianshunove stalne vzmetne podpore in si oglejte, kako lahko izbrane komponente delujejo skupaj v usklajenem podpornem sistemu cevovodov.
Celo pravilno izbran hidravlični dušilec lahko slabo deluje, če je nepravilno nameščen ali neustrezno vzdrževan. Montaža in pregled potekata po navodilih proizvajalca in potrjeni projektni dokumentaciji.
Pri pregledu je treba upoštevati puščanje hidravlične tekočine, korozijo, poškodbe batnice, ohlapne povezave, poškodovana tesnila, nenormalne premike in znake mehanskih motenj. Vsako nenavadno stanje je treba oceniti glede na servisna navodila proizvajalca.
Intervali pregledov in načrti remonta morajo odražati priročnik za opremo, delovno okolje, zgodovino dogodkov in zahteve projekta. Tianshun objavljene smernice navajajo inšpekcijske preglede v intervalih približno treh do petih let in morebitne remonte okoli desetih let pod normalnimi delovnimi pogoji; te je treba obravnavati kot splošne smernice in ne kot splošne zahteve. Aplikacije, ki so kritične za varnost, lahko zahtevajo drugačen urnik.
Po pomembnem potresnem dogodku ali drugem projektno zasnovanem prehodnem pojavu preglejte zadrževalni sistem v skladu z veljavnimi postopki na kraju samem, preden prizadeto opremo vrnete v uporabo.
Njihov glavni namen je omogočiti počasno premikanje cevi med običajnimi delovnimi pogoji, hkrati pa omejiti hitre premike, ki jih povzročijo določeni dinamični dogodki. To pomaga nadzorovati obremenitve, ki se prenašajo na cevovode, povezano opremo in podporne strukture.
Vzmetno obešalo podpira težo cevi, hkrati pa omogoča toplotno gibanje. Hidravlični dušilnik zagotavlja predvsem dinamično zadrževanje in na splošno ne nadomešča nosilne funkcije podpore. Oba se lahko uporabljata v istem cevnem sistemu za različne inženirske namene.
Začnite z odobreno analizo napetosti v cevovodih in določite glavne primere dinamične obremenitve. The selection must consider restraint forces, tension and compression capacity, stroke, mounting loads, and the strength of the complete attachment system.
Veliko hidravličnih dušilnikov podpira vodoravno, navpično ali nagnjeno namestitev, vendar je dovoljena usmeritev odvisna od zasnove. Pred namestitvijo preverite navodila proizvajalca, konfiguracijo namestitve in morebitne omejitve, specifične za projekt.
ja Inšpekcija mora zajemati puščanje, korozijo, stanje palice, povezave in funkcionalno delovanje, kot je primerno. Razpored inšpekcijskih pregledov in remonta mora slediti navodilom proizvajalca in delovnim zahtevam naprave.
Ne. Namenjene so predvsem zadrževanju hitrega gibanja in določenih prehodnih obremenitev. Neprekinjene visokofrekvenčne vibracije z nizko amplitudo lahko zahtevajo dodatno analizo in druge ukrepe za nadzor vibracij.
Navedite zahtevano nosilnost, hod, delovno temperaturo in temperaturo okolice, hitrost aktivacije, usmeritev montaže, končne povezave, napetost cevi ali podporne risbe, okoljske pogoje in veljavne projektne standarde. Te podrobnosti proizvajalcu pomagajo oceniti ustrezno konfiguracijo.
Hidravlični dušilci za zadrževanje cevi igrajo pomembno vlogo v industrijskih cevovodnih sistemih, ki se morajo prilagoditi rutinskemu toplotnemu gibanju, hkrati pa se upreti nenadnim dinamičnim silam. Pravilna izbira je odvisna od izračunanih obremenitev, zahtev glede hoda, karakteristik aktiviranja, podrobnosti namestitve, združljivosti materialov ter veljavnih konstrukcijskih in kvalifikacijskih standardov. Vključevanje dušilnikov z ustreznimi cevnimi podporami in razširitvenimi komponentami pomaga ustvariti usklajen zadrževalni sistem namesto zanašanja na eno samo napravo za reševanje vsake težave pri gibanju.
Tianshun podpira projekte industrijskih cevovodov s hidravličnimi dušilci in sorodnimi izdelki za podporo cevovodom. Če načrtujete novo namestitev, nadgradnjo obstoječega zadrževalnega sistema ali pridobivanje prilagojene opreme za zahtevne pogoje delovanja, pripravite svoje tehnične zahteve inkontaktirajte nasza razpravo o ustreznih konfiguracijah, inženirskih vidikih in možnostih ponudbe, specifične za projekt.
