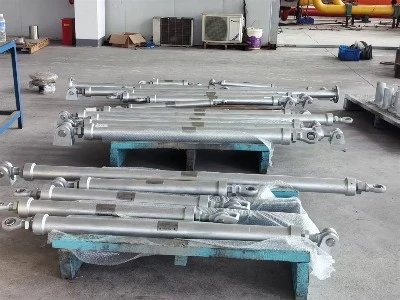

Sway Struts

Yangzhou Tianshun oblikuje in izdeluje nihajne opornike za proizvodnjo električne energije, petrokemijo, HVAC, ladjedelništvo in jedrsko uporabo. Od leta 2012 naša tovarna v mestu Jiangsu na Kitajskem — 35.000 m² z več kot 100 usposobljenim osebjem — dobavlja naprave za zadrževanje cevi za projekte v več kot 45 državah. Vsaka nihajna opornica je izdelana v skladu s certificiranim sistemom kakovosti ISO 9001:2015 in je poslana s potrebno dokumentacijo o preskusih in materialu.

Nihajna opornica omejuje bočno premikanje cevi brez omejevanja toplotnega raztezanja v aksialni smeri. Pri normalnem delovanju sprejema počasen toplotni premik vzdolž cevi. Ko se pojavi bočna sila – zaradi vetra, potresnega pospeška, vodnega kladiva, vrtečih se vibracij opreme ali gibanja valov na morski ploščadi – opornik deluje kot togi člen, drži cev na mestu in prenaša obremenitev na gradbeno konstrukcijo ali jekleni nosilec. To ščiti zvare cevi, prirobnice in povezano opremo pred poškodbami zaradi utrujenosti in udarci.

Ker je opornik mogoče nastaviti pod katerim koli kotom, deluje v navpičnih, vodoravnih in nagnjenih namestitvah. Prilagodljivost njegove dolžine omogoča ekipi gradbišča, da ga prilagodi na vgrajeno režo med pritrditvijo cevi in ​​strukturno sidrno točko, pri čemer absorbira tolerance, ki jih risbe ne morejo vedno predvideti.

Konstrukcija in ključne značilnosti

Jekleno telo visoke trdnosti

Oporna cev, končni priključki in strojna oprema so izdelani iz ogljikovega ali nizkolegiranega jekla, izbranega za določeno obremenitev in temperaturo. Standardni materialni certifikati spremljajo vsako serijo, ki potrjuje mehanske lastnosti in kemično sestavo. Za korozivna ali morska okolja so na voljo vrste nerjavnega jekla.

Nastavljiva dolžina za natančnost na terenu

Teleskopski ali navojni mehanizem za prilagajanje omogoča nastavitev opornika na točno nameščeno dolžino na mestu. Tipične možnosti prilagoditvenega hoda so ±25 mm, ±50 mm in ±100 mm. Ta nastavljivost pomeni, da je opornik mogoče namestiti brez rezanja ali varjenja in kompenzira manjše neskladje med cevnim čevljem in konstrukcijo.

Več možnosti končne povezave

Da bi ustrezal različnim pritrditvam cevi in ​​ureditvam strukturnih vmesnikov, je lahko opornik dobavljen s krogličnimi zgibi, konci s sponkami ali povezavami z navojnimi palicami. Kroglični zglobi omogočajo kotno vrtenje in preprečujejo vnos upogibnih momentov v cev opornika. Konci Clevis zagotavljajo preprosto pritrjeno povezavo za enostavne namestitve. Dobavljamo tip konca, ki se ujema s standardnimi podrobnostmi projekta.

Zaščita pred korozijo za dolgo življenjsko dobo

Standardna površinska obdelava je vroče cinkanje, ki zagotavlja enotno pokritost znotraj in zunaj cevi. Za izboljšano zaščito nudimo visoko zgrajene epoksi premaze, fuzijski epoksi (FBE) in trislojne polietilenske (3PE) sisteme. Izbira premaza se dogovori glede na atmosferske razmere na lokaciji in delovno temperaturo.

Skladnost z mednarodnimi standardi

Nihajne opornice so zasnovane in izdelane v skladu z ASME B31.1 in B31.3 za procesne in napajalne cevovode, MSS SP-58 za nosilce cevi in ​​standardi GB/T. Kadar specifikacija projekta zahteva alternativne kode, pregledamo tehnično združljivost in dobavo v skladu z veljavnim standardom.

Tehnične specifikacije

Obremenitve nad 480 kN in nestandardni pomiki se obravnavajo po naročilu. Naša inženirska ekipa preveri načrt za dani primer obremenitve in zagotovi odobritvene risbe pred izdelavo.

Izbirni dodatki

Za izpolnjevanje posebnih zahtev glede namestitve in delovanja je mogoče vključiti naslednje dodatke:

Dinamične omejitve, ki dodajo funkcijo zaklepanja, občutljivega na hitrost, za občasne impulzne obremenitve

Vzmetni izolatorji vibracij v kombinaciji z opornikom za blaženje visokofrekvenčnih vibracij v cevovodih z majhnimi izvrtinami

Toge vezne palice za aplikacije, kjer ni potrebna nastavitev dolžine in je prednostna preprosta vezna palica

Nadgrajeni protikorozijski premazi, kot sta FBE in 3PE za vkopane ali podvodne storitve

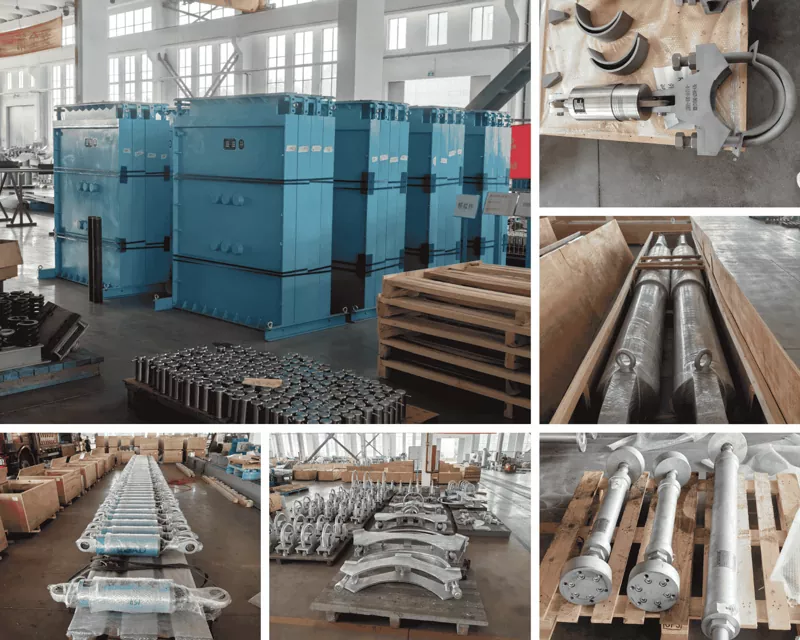

Ti dodatki so integrirani v tovarni, celoten sklop pa je pred odpremo testiran kot ena enota.

Kontrola kakovosti in dokumentacija

Vsaka nihajna opornica je dimenzijsko preverjena in, če je primerno, obremenjena, da se potrdi določena nosilnost. Za dinamične ali potresne aplikacije nudimo potrdila o preskusih in sledljivost materiala do toplotnega števila. Zvare pregleda usposobljeno osebje z uporabo vizualnega in po potrebi penetrantnega testiranja.

Naši postopki s certifikatom ISO 9001 nadzirajo celoten proces, od sprejemnega pregleda jekla in premaznih materialov do končne montaže in pakiranja. Več kot 70 % naših naročil prihaja od stalnih strank, ki zaupajo uspešnosti naših omejitev cevi projekt za projektom.

Kjer so nameščene nihajne opornice

Proizvodnja električne energije

Glavni vodi za paro in napajalno vodo v termoelektrarnah in jedrskih elektrarnah se zanašajo na nihajne opornike, ki omejujejo stransko premikanje med parnim kladivom in potresnimi dogodki, ne da bi omejili aksialno toplotno rast.

Petrokemični in rafinerijski obrati

Cevni regali v procesnih enotah so opremljeni z nihajnimi oporniki, ki omejujejo nihanje zaradi vetra, piha in vibracij dvofaznega toka. Zaradi nastavljive dolžine so praktični za naknadno vgradnjo v obstoječe prenatrpane police.

HVAC in visoke zgradbe

Dvižne cevi za ohlajeno vodo, vodne cevi kondenzatorja in vodovodne cevi v visokih zgradbah uporabljajo nihajne opornike za nadzor stranskega gibanja, ki ga povzročata toplotno kroženje in nihanje zgradbe. Pocinkana površina je primerna za izpostavljene notranje in zunanje lokacije.

Ladjedelništvo in pomorske ploščadi

Cevovodi na plovilih in obalnih ploščadih se soočajo z nenehnim gibanjem valov in strojev. Nihajne opore s telesi iz nerjavečega jekla in premazi z visoko stopnjo korozije ohranjajo poravnavo in ščitijo cevne spoje pred utrujenostjo v teh agresivnih okoljih.

Jedrski objekti

Cevni sistemi, povezani z varnostjo, uporabljajo nihajne opornike, zasnovane za primer jedrske kode, specifične za projekt, s popolnimi paketi materiala in testne dokumentacije.

Pogosta vprašanja

V čem se nihajna opora razlikuje od toge opore ali dušilnika?

Togi opornik blokira vsa gibanja, vključno s toplotnim raztezanjem, ki lahko preobremeni cev. Hidravlični dušilnik omogoča počasno toplotno gibanje in se zaskoči samo pri hitrem dinamičnem gibanju. Nihajna opora zagotavlja togo stransko zadrževanje v eni ravnini, hkrati pa omogoča aksialni toplotni premik, zaradi česar je primeren za aplikacije, kjer je znana smer toplotne rasti in je stranska obremenitev predvidljiva.

Kakšna temperaturna omejitev velja za standardno oporno nogo iz ogljikovega jekla?

Standardni oporniki iz ogljikovega jekla z vroče pocinkanim zaključkom lahko delujejo do približno 350 °C. Za višje temperature do 550 °C uporabljamo legirano jeklo in visokotemperaturne premaze ali pustimo telo brez premaza. Končne spojne komponente so prav tako izbrane glede na povišano temperaturo. Priporočamo, da med poizvedovanjem sporočite svojo dejansko temperaturo površine cevi, da bo izbran pravi material.

Ali je mogoče nihajno oporo namestiti v katero koli smer?

ja Opora je lahko nameščena navpično, vodoravno ali pod kotom. Končni priključki krogličnega zgloba se prilagajajo kotnim neusklajenostim, nastavljiva dolžina pa upošteva tolerance mesta v kateri koli orientaciji. Edina zahteva je, da lahko struktura na obeh koncih prenese določeno obremenitev.

Ali je prilagoditev na voljo zunaj navedenih razponov?

Redno dobavljamo nihajne opornike z obremenitvami nad 480 kN, nestandardne nastavitvene hode in posebne končne spojke. Naročila po meri se obravnavajo z odobritvenimi risbami in konstrukcijskimi izračuni, ki so na voljo pred začetkom proizvodnje.

Kakšna dokumentacija je priložena pošiljki?

Vsako naročilo vključuje potrdila o preskusu materiala, poročila o dimenzijah, skladnost površinske obdelave in po potrebi zapise o funkcionalnih preskusih. Za jedrske ali varnostno kritične aplikacije nudimo celotno dokumentacijo o sledljivosti in skladnosti, kot je navedeno v naročilu.

Kakšni so vaši tipični dobavni roki?

Standardne nihajne opornike s skupnimi specifikacijami je mogoče izdelati v štirih do petih tednih. Večje obremenitve, legirana jekla in posebni premazi lahko podaljšajo razpored. Točen dobavni rok potrdimo ob ponudbi in ves čas vzdržujemo pregledno načrtovanje proizvodnje.

Delo s Tianshun

Ko se obrnete na nas glede zahteve glede nihajne oporne noge, vam v 24 urah odgovori namenski vodja računa z znanjem o inženirstvu izdelkov. Naša ekipa pregleda vaše podatke o obremenitvi, delovni temperaturi, velikosti cevi in ​​prednostni končni povezavi, da predlaga konfiguracijo, ki ustreza tako načrtu kot mestu. Dolžine po meri, posebni premazi in paketi dokumentacije so del naše vsakdanje ponudbe in ne izjeme.

Po dobavi ostajamo na voljo za svetovanje pri namestitvi in ​​podporo po namestitvi. Dolgoročno zaupanje naših strank, ki se odraža v več kot 70-odstotnem ponovnem poslovanju, potrjuje, da naše nihajne opornice delujejo po pričakovanjih skozi leta službe.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35.000 m² velik objekt, Jiangsu, Kitajska – izvaža v več kot 45 držav.

Nihajne opornice, ki držijo cev bočno, medtem ko ji omogočajo dihanje aksialno.
