Podjetje Yangzhou Tianshun Pipeline Technology Co., Ltd., ustanovljeno leta 2012, izdeluje celotno paleto izdelkov v strogem skladu s standardom HG/T 20644 spremenljive vzmeti in obešala. Podpora s spremenljivo vzmetjo tipa F je podpora osnovnega tipa v standardni seriji, posebej zasnovana za spodnjo podporo cevovodov. Široko se uporablja v cevovodnih sistemih majhne in srednje prostornine v energetski, petrokemični, metalurški in drugih industrijah ter je eden najpogosteje uporabljenih modelov spremenljive vzmeti v inženirstvu.
Ta slika prikazuje krivuljo zmogljivosti premika obremenitve spremenljive vzmetne podpore/obešala, vključno s ključnimi parametri obremenitve in premika za preverjanje natančnosti nosilnosti in zanesljivosti delovanja izdelka.
Vsaka enota je predmet kalibracije obremenitve in testiranja delovanja pred pošiljanjem. Odstopanje nastavitvene obremenitve je nadzorovano znotraj ±5 %, skladno z mednarodnim standardom ANSI/MSS‑SP‑58‑2018 in NB/T47039‑2013.
Izdelki izpolnjujejo tehnične zahteve za električne, petrokemične in druge industrijske cevne sisteme. V skladu z MSS‑SP‑58‑2018 največja dovoljena spremenljivost obremenitve za spremenljive vzmetne enote ne sme presegati 25 % delovne vroče obremenitve v polnem delovnem hodu.
| Tabela specifikacij spremenljivega vzmetnega obešalnika | Primer |
| Vrsta/konfiguracija obešalnika | Vrsta A, B, C, D, E, F, G |
| Velikost vzmeti / št. | št. 0 - št. 22 |
| Potovalni razpon | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Delovna obremenitev | 0,2 kN - 400 kN |
| Nameščena obremenitev (hladna obremenitev) | kN / kgf |
| Delovna obremenitev (vroča obremenitev) | kN / kgf |
| Smer gibanja | Navzgor / navzdol |
| Variabilnost (%) | ≤ 25 % (standardno) |
| Površinska obdelava | Vroče pocinkano/barvano |
| Material ohišja | Ogljikovo jeklo (Q235/Q355) |
Spremenljiva vzmetna podpora tipa F ima navpično škatlasto strukturo, sestavljeno iz naslednjih delov:
▶ Osnovna plošča: široka nosilna osnovna plošča, povezana s temeljem
▶ Vzmetni cilinder: Vgrajena cilindrična vijačna tlačna vzmet
▶ Zgornja plošča: nosilna plošča, povezana s cevnim nosilcem
▶ Plošča z indikatorjem premika: označena s položajem hladnega in vročega stanja
▶ Zaklepni zatič: Zaklenjen med transportom in namestitvijo
▶ Vijak za nastavitev višine: fina nastavitev obremenitve na mestu
Popolnoma skladen s standardom HG/T 20644, zamenljiv z izdelki drugih proizvajalcev
Standardizirane serije obremenitev in premikov, primerne za izbiro inštituta za projektiranje
Poenotene vgradne mere, primerne za inženiring
Vzmet je predhodno stisnjena glede na projektno obremenitev, zaklenjena v hladnem stanju
Za uporabo je treba po namestitvi na mestu odstraniti samo zaklepne vijake
Stiskanja vzmeti ni treba prilagajati na mestu
Navpična oblika, majhna tlorisna površina
Skupna višina 200-400 mm, primerna za prostorsko omejene priložnosti
Nizko težišče, dobra stabilnost
Sklop vzmeti je mogoče izvleči in zamenjati ločeno
Jasen prikaz premika med pregledom
Brez obrabnih delov, dizajn brez vzdrževanja
|
Displacement Series |
Razpon obremenitve |
Pomladna številka |
Razpon togosti |
Telesna višina |
Velikost osnovne plošče |
|
30 mm premika |
0,2 kN ~ 22 kN |
00 ~ 22 |
0,07 ~ 7,3 kN/mm |
215 mm |
170 × 120 mm |
|
60 mm premika |
0,2 kN ~ 42 kN |
00 ~ 42 |
0,03 ~ 7,0 kN/mm |
265 mm |
170 × 120 mm |
|
premik 90 mm |
0,5 kN ~ 65 kN |
01 ~ 65 |
0,06 ~ 7,2 kN/mm |
315 mm |
215 × 160 mm |
|
120 mm premika |
0,5 kN ~ 90 kN |
01 ~ 90 |
0,04 ~ 7,5 kN/mm |
365 mm |
215 × 160 mm |
Izvedbeni standard: HG/T 20644-2024 Stopnja spremembe obremenitve: ≤25 % (standardna zahteva) Material vzmeti: 50CrVA vzmetno jeklo Material lupine: Q235B Protikorozijska obdelava: Odstranjevanje rje s peskanjem + temeljni premaz, bogat s epoksi cinkom + zaključni premaz

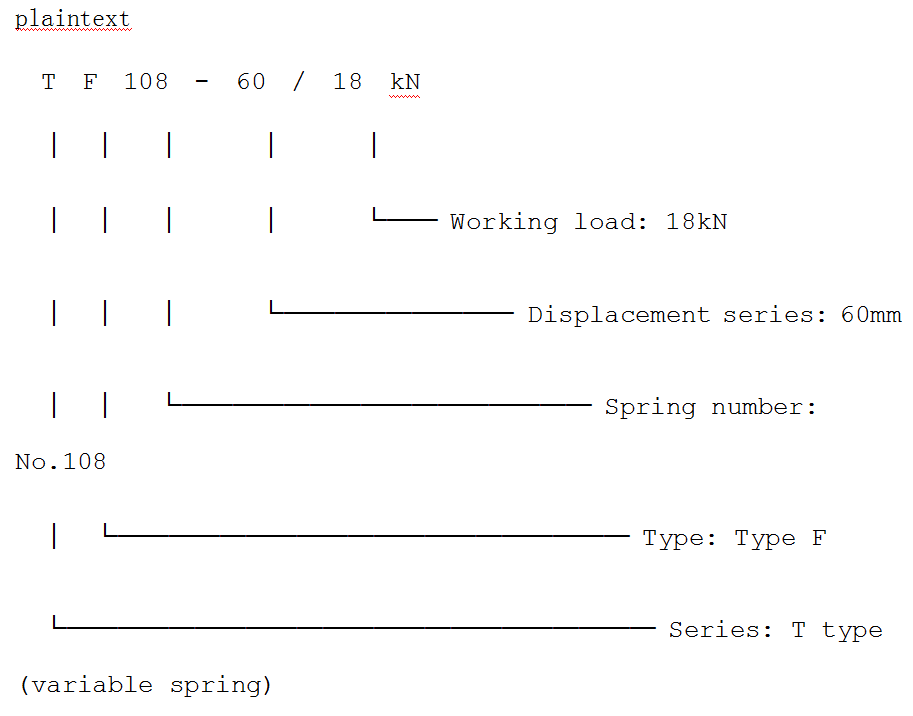

Primer kodiranja standardnega modela za podporo spremenljive vzmeti tipa F:
▶ Delovna obremenitev cevovoda (kN)
▶ Navpični toplotni premik cevovoda (mm)
▶ Smer premika (navzgor / navzdol)
▶ Stopnja okoljske korozije
Naša strokovna ekipa lahko neposredno zagotovi natančne modele izdelkov tipa F na podlagi parametrov cevovoda, ki jih posredujete.
▶ Delovna obremenitev cevovoda: 15kN
▶ Toplotni premik cevovoda navzgor: 40 mm
1. Določite serijo premikov: premik 40 mm, izberite serijo 60 mm (rezervna marža)
2. Izračunajte obremenitev v vročem stanju: premik navzgor, sprostitev vzmeti, zmanjšanje obremenitve
3. Preverite tabelo togosti vzmeti: izberite vzmet št. 106, togost 0,25 kN/mm
4. Izračunajte spremembo obremenitve: 40 mm × 0,25 kN/mm = sprememba 10 kN
5. Preverite stopnjo spremembe: 10 kN / 15 kN = 6,7 % ≤ 25 %, izpolnjevanje zahtev
Izbira nosilca spremenljive vzmeti tipa F se zdi zapletena, vendar dejansko sledi standardom. Ponujamo brezplačno storitev izbire: navesti morate samo parametre cevovoda, mi pa vam bomo zagotovili natančne modele.
|
Scenarij uporabe |
Značilnosti delovnih pogojev |
Zakaj izbrati tip F |
|
Cevovodi spodnje plasti v cevnih galerijah |
Cevovodi najnižje plasti, zgoraj brez dvižnih točk |
Podpora navzgor od tal galerije cevi |
|
Cevovodi na ploščadih opreme |
Razporejeni na ploščadih jeklene konstrukcije |
Neposredno naslonjeno na jeklene nosilce ploščadi |
|
Dovodni in odvodni cevovodi črpalke |
Premik ≤50 mm, stabilna obremenitev |
Standardni model, nizka cena |
|
Cevovodi za obtočno vodo |
Normalna temperatura, majhen premik |
Spremenljiva vzmet v celoti izpolnjuje zahteve |
|
Cevovodi za stisnjen zrak |
Stabilen tlak, majhna sprememba temperature |
Tip F ima najvišjo stroškovno učinkovitost |
|
Pomožni parovodi |
Srednja temperatura, premik ≤50 mm |
Spremenljiva vzmet izpolnjuje zahteve |
|
Cevovodi za kemična topila |
Normalna temperatura, brez velikih temperaturnih nihanj |
Standardni tip F je univerzalen |
Poseben pregled vzmeti: 100-odstotni preskus obremenitve za vsako vzmet, zapis krivulje togosti
Nastavitev pred stiskanjem: natančno stisnjeno v položaj hladnega stanja v skladu z zahtevami naročila, zaklenjeno
Kalibracija indikacije premika: položaj indikatorske plošče natančen do ±1 mm
Protikorozijska obdelava: peskanje razreda Sa2,5, debelina nanosa ≥80μm
Pregled videza: celovit pregled zvarov, dimenzij in oznak
Na zalogi: običajni modeli (TF030-TF120, prostornina 30/60/90) na zalogi
Hitra dostava: naročila na zalogi so poslana v 3 dneh, naročila po meri 7-10 dni
Cena v razsutem stanju: stopenjska cena za naročila v razsutem stanju inženiringa
Popolna dokumentacija: vsaki seriji izdelkov je priloženo potrdilo o usposobljenosti, poročilo o vzmetnem preizkusu, navodila za namestitev
Brezplačna izbira: poklicni inženirji zagotavljajo izračun izbire za zagotovitev natančnega modela
Zagotavljanje risb: Zagotovite standardne risbe dimenzij namestitve za sodelovanje pri načrtovanju
Tehnična podpora: Odgovorite na različna vprašanja pri namestitvi, zagonu in uporabi
Garancija kakovosti: 2-letna garancija na izdelek, brezplačna zamenjava za nečloveško škodo
Odziv v sili: Zagotovite rešitve za težave na kraju samem v 24 urah
Rezervni deli: sklopi zalog vzmeti, vijaki in drugi obrabni deli
Podpora s spremenljivo vzmetjo tipa F je standardni splošni izdelek v kemični industriji in tudi najpogosteje uporabljen model s spremenljivo vzmetjo v inženirstvu. Že 14 let smo se osredotočali na standardno serijsko proizvodnjo s stabilno kakovostjo izdelkov in pravočasno dostavo ter služili inženirskim projektom v več kot 40 državah po vsem svetu. Izberite standardni tip F, izberite zanesljivost in priročnost.
