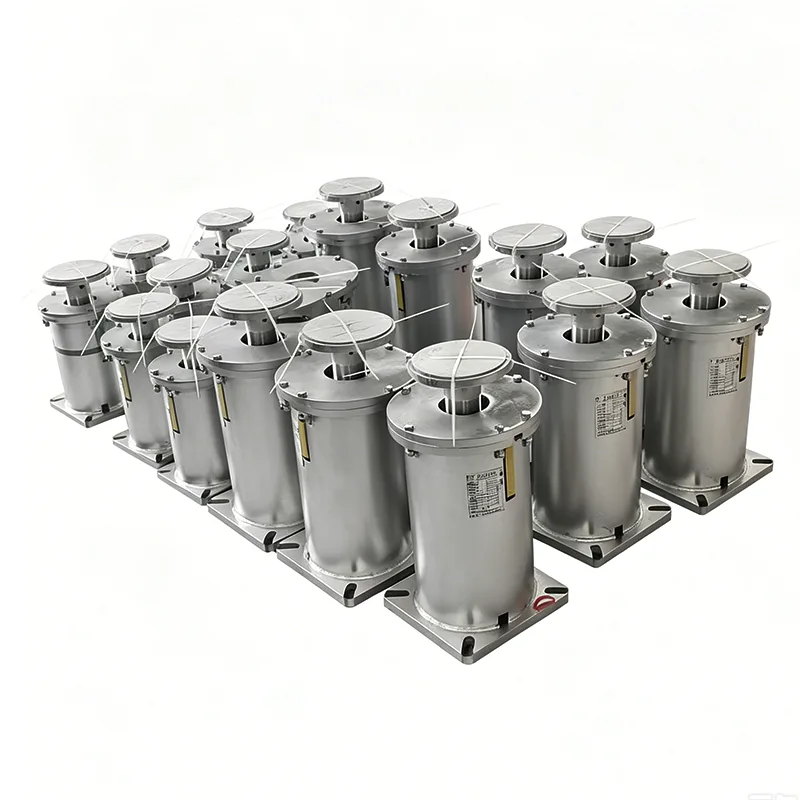

Podpora spremenljive vzmeti za cevovod

Spremenljiva vzmetna podpora za cevovod je namenska elastična podporna naprava, zasnovana tako, da vzdrži navpični premik cevovodov. Zagotavlja nastavljivo podporno silo znotraj dovoljenega območja premika z izkoriščanjem inherentne togosti vzmeti. Ko se cevovodi premikajo gor in dol zaradi temperaturnih nihanj, pretoka medija ali vibracij opreme, podpora samodejno uravnava nosilno silo, kar učinkovito preprečuje koncentracijo napetosti v cevi in ​​poškodbe priključkov opreme.

Ta slika prikazuje krivuljo zmogljivosti premika obremenitve spremenljive vzmetne podpore/obešala, vključno s ključnimi parametri obremenitve in premika za preverjanje natančnosti nosilnosti in zanesljivosti delovanja izdelka.

Vsaka enota je pred odpremo predmet kalibracije obremenitve in testiranja delovanja. Odstopanje nastavitvene obremenitve je nadzorovano znotraj ±5 %, skladno z mednarodnim standardom ANSI/MSS‑SP‑58‑2018 in NB/T47039‑2013.

Izdelki izpolnjujejo tehnične zahteve za električne, petrokemične in druge industrijske cevne sisteme. V skladu z MSS‑SP‑58‑2018 največja dovoljena spremenljivost obremenitve za spremenljive vzmetne enote ne sme presegati 25 % delovne vroče obremenitve v polnem delovnem hodu.

Yangzhou Tianshun Piping se ukvarja s proizvodnjo tega izdelka od leta 2012. Do zdaj smo dobavili več kot 800.000 kompletov za več kot 300 industrijskih projektov po vsem svetu, učinkovitost izdelka pa je bila v celoti potrjena z dolgoročnim delovanjem na kraju samem.

Tehnične specifikacije izdelka

Tabela specifikacij spremenljivega vzmetnega obešalnika	Primer
Vrsta/konfiguracija obešalnika	Vrsta A, B, C, D, E, F, G
Velikost vzmeti / št.	št. 0 - št. 22
Potovalni razpon	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Delovna obremenitev	0,2 kN - 400 kN
Nameščena obremenitev (hladna obremenitev)	kN / kgf
Delovna obremenitev (vroča obremenitev)	kN / kgf
Smer gibanja	Navzgor / navzdol
Variabilnost (%)	≤ 25 % (standardno)
Površinska obdelava	Vroče pocinkano/barvano
Material ohišja	Ogljikovo jeklo (Q235/Q355)

Načelo oblikovanja in strukturna sestava

Zasnovano v skladu s Hookovim zakonom je upogib vzmeti neposredno sorazmeren z uporabljeno obremenitvijo. Ko se cevovod premika navzgor, se stiskanje vzmeti zmanjša in podporna sila se ustrezno zmanjša. Ko se cevovod premika navzdol, se stiskanje vzmeti poveča, kar vodi do večje podporne sile. Ta funkcija omogoča, da se podpora prilagaja dinamičnim spremembam delujočih cevovodov in vzdržuje napetostno ravnovesje celotnega cevovodnega sistema.

Standardni izdelki so sestavljeni iz naslednjih ključnih komponent:

▶  Cilindrična spiralna vzmet: izdelana iz legiranega vzmetnega jekla in podvržena strogi toplotni obdelavi in ​​stabilizacijski obdelavi.

▶  Zgornje in spodnje povezovalne plošče: Uporabljajo se za povezovanje cevovodov in gradbenih konstrukcij s prilagodljivimi načini namestitve, ki se prilagajajo pogojem na lokaciji.

▶ Plošča z indikatorjem obremenitve: prikazuje obremenitev vzmeti v realnem času in premik cevovoda.

▶  Zaklepna naprava: zavaruje položaj vzmeti po namestitvi in ​​zagonu, da se prepreči deformacija med transportom in postavitvijo na mestu.

▶  Zaščitno ohišje: preprečuje vdor prahu, deževnice in korozivnih medijev, kar podaljša življenjsko dobo vzmeti.

Ključne tehnične značilnosti

▶  Hitrost variacije obremenitve, ki jo je mogoče nadzorovati: Stopnja variacije obremenitve se ohranja znotraj 25 %, kar zagotavlja enakomerno porazdelitev sile po cevnem sistemu.

▶  Širok izbor specifikacij: Opremljen z 12 razredi obremenitve in 5 velikostmi pomikov, ki pokrivajo zahteve večine aplikacij industrijskih cevovodov.

▶  Kalibracija pred obremenitvijo: vnaprej prilagojena na določeno obremenitev glede na zahteve kupca pred dostavo, pripravljena za neposredno uporabo po namestitvi na kraju samem.

▶ Struktura proti zrahljanju: vsi povezovalni deli so opremljeni s protimaticami in zapornimi podložkami, ki preprečujejo zrahljanje med delovanjem.

▶  Modularna konstrukcija: glavne komponente so zamenljive za enostavno vzdrževanje in zamenjavo na kraju samem.

▶  Močna okoljska prilagodljivost: Ujemanje materialov in površinske obdelave je mogoče izbrati tako, da ustrezajo različnim delovnim pogojem.

Primerjava zmogljivosti z drugimi nosilci za cevovode

Primerjalni predmeti	Podpora spremenljive vzmeti za cevovod	Toga cevna podpora	Stalna spomladanska podpora
Zmogljivost kompenzacije premika	Kompenzira navpični premik 50–200 mm	Brez kompenzacije premika	Kompenzira navpični premik 50–400 mm
Stopnja spreminjanja obremenitve	≤ 25 %	Obremenitev se močno spreminja s premikom	≤ 5 %
Veljavni delovni pogoji	Cevovodi s splošnim toplotnim premikom	Cevovodi brez ali z minimalnim pomikom	Cevovodi z velikim premikom ali občutljivi na spremembe obremenitve
Strukturna kompleksnost	Srednje	Enostavno	Kompleksno
Stroški izdelave	Srednje	Nizka	visoko
Težave pri namestitvi in ​​vzdrževanju	Nizka	Nizka	visoko

Tipični scenariji uporabe

Podpora s spremenljivo vzmetjo za cevovod se pogosto uporablja v različnih industrijskih cevovodnih sistemih, ki so izpostavljeni temperaturnim spremembam, še posebej idealna za spodnje aplikacije:

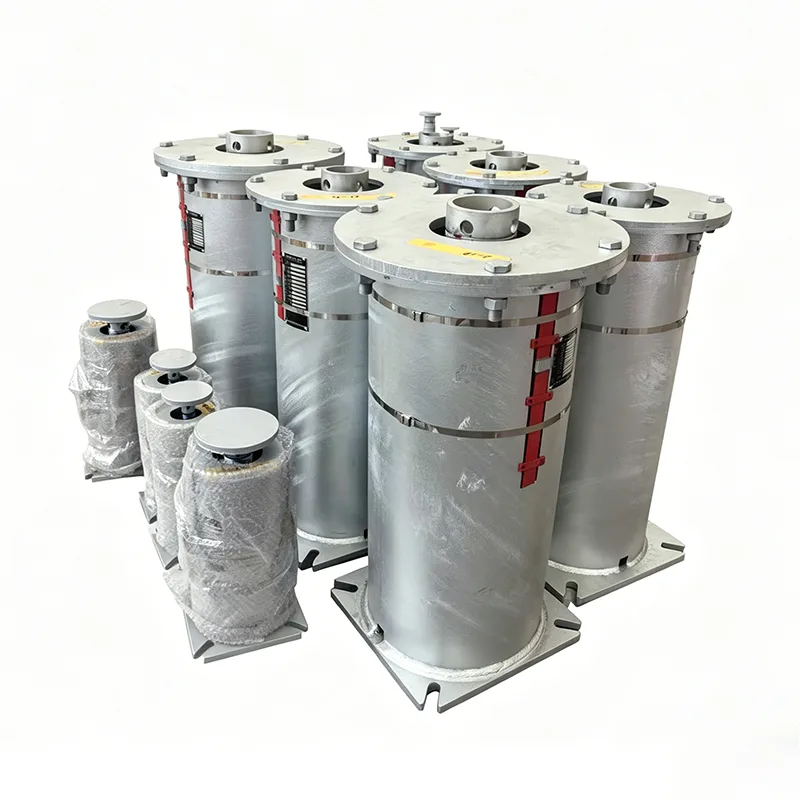

▶  Parovod, napajalni vod in kondenzat v termoelektrarnah

▶  Procesni cevovodi in povezovalni cevovodi opreme za izmenjavo toplote v petrokemičnih obratih

▶  Kompresorske postaje in ventilske komore daljinskih plinovodov

▶  Glavni in odcepi mestnih omrežij centralnega ogrevanja

▶  Cevovodi za transport blata v čistilnih napravah

▶  Cevni sistemi na ladjah in obalnih ploščadih

Proizvodnja in nadzor kakovosti celotnega procesa

Imamo sodobne proizvodne linije za spremenljive nosilce vzmeti, opremljene s profesionalnimi napravami, vključno s CNC stroji za navijanje vzmeti, stroji za testiranje vzmeti, spektrometri in instrumenti za neporušitveno testiranje. Vsi izdelki so izdelani po strogih postopkih nadzora kakovosti:

Vsak izdelek je pred odpremo podvržen obsežnemu internemu testiranju

Pokrovi za interno testiranje

Dimenzijski in vizualni pregled, PMI (pozitivna identifikacija materiala), testiranje trdote, MT/PT neporušitveno testiranje (kjer je primerno), testiranje obremenitve vzmeti s krivuljami obremenitve in premika ter merjenje debeline prevleke. Na voljo so poročila o tovarniških preskusih (FTR) in poročila o preskusih materiala (MTR).

Opomba: interno testiranje ni testiranje tretje osebe, akreditirano s strani ILAC

Testiranje s strani tretjih oseb ali laboratorijsko testiranje je na voljo kot neobvezna storitev, ki se navaja posebej.

Izbirne inšpekcijske storitve tretjih oseb (navedene ločeno)

1. Testiranje materiala

Analiza kemijske sestave, natezno testiranje, Charpyjevo nizkotemperaturno udarno testiranje in testiranje trdote.

2. Varjenje NDT

Testiranje z magnetnimi delci (MT), testiranje s tekočimi penetranti (PT), ultrazvočno testiranje (UT) in radiografsko testiranje (RT).

3. Preskušanje učinkovitosti obremenitve vzmeti

Vključno s krivuljami obremenitev-premik.

4. Inšpekcija zaščite pred korozijo vročega cinkanja/epoksi premaza

5. Preizkušanje, nadzor tovarne in predodpremni pregled (PSI) v prisotnem sodišču

Naše prednosti

Primerjava z mednarodnim sistemom za podporo cevi LISEGA

Naša natančnost obremenitve izdelkov, standardi testiranja in dokumentacijski sistemi so primerjani z mednarodnim sistemom za podporo cevi LISEGA.

Kaj nas loči

Za razliko od standardnih domačih proizvajalcev, ki dobavijo le sam izdelek, mi z vsako vzmetno enoto podamo krivuljo obremenitev-pomik. Omogočamo tudi testiranje tretjih oseb SGS in inšpekcijske preglede ter podpiramo preglede dokumentov s strani inženirjev PE/CPE za projekte v tujini.

Vodnik za izbiro in podporne storitve

Zagotavljamo strokovne napotke pri izbiri, da strankam pomagamo izbrati najprimernejše izdelke. Preprosto nam posredujte parametre cevovoda, delovno temperaturo, premik, prostor za namestitev in druge pomembne informacije, naši inženirji pa bodo izračunali in priporočili optimalen model in specifikacijo podpore s spremenljivo vzmetjo za cevovod.

Ponujamo tudi celotno paleto podpornih storitev, kot sledi:

▶  Nestandardna prilagoditev: po meri zasnovani in izdelani izdelki za posebne zahteve glede obremenitev, premikov ali omejenega prostora za namestitev.

▶  Tehnična storitev na kraju samem: poklicni inženirji se lahko pošljejo za vodenje namestitve in zagona na kraju samem.

▶  Garancijski servis: Vsi izdelki imajo 12-mesečno garancijo. Okvarjeni izdelki bodo v garancijskem roku brezplačno popravljeni ali zamenjani.

▶  Dolgoročna dobava rezervnih delov: Vzdržuje se popolna zaloga rezervnih delov, da se zagotovi hiter odziv na zahteve strank po rezervnih delih.

Prosimo, kontaktirajte našo prodajno ekipo za nadaljnje podrobnosti in ponudbe spremenljive vzmetne podpore za cevovod.
