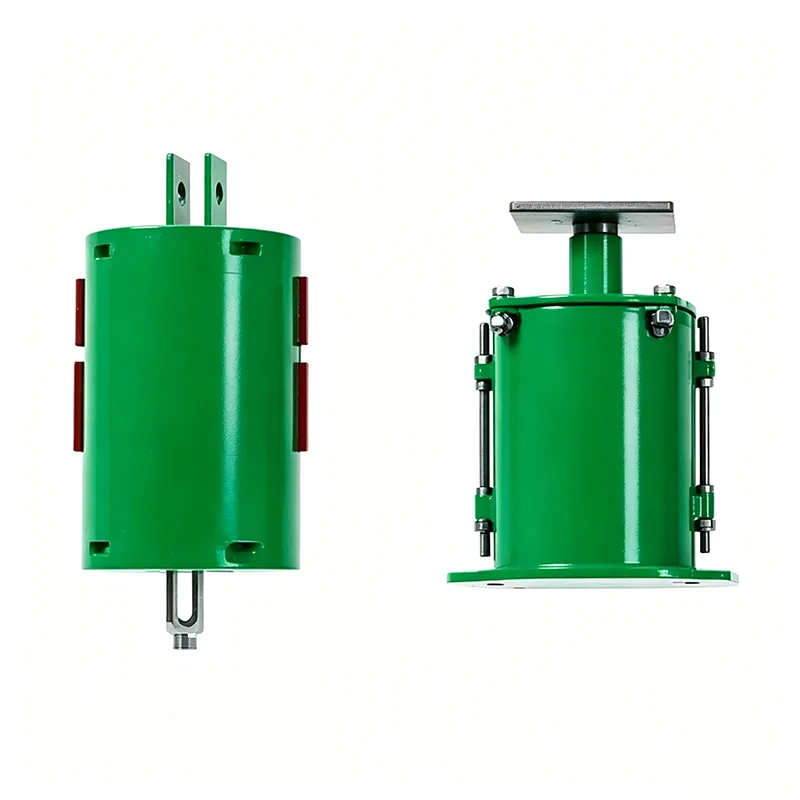

Industrijski vzmetni obešalnik

Industrial Spring Hanger je namenska podporna naprava za industrijske cevne sisteme. Zasnovan je tako, da prenese lastno težo cevovodov, kompenzira premik, ki ga povzroči toplotno raztezanje in krčenje, ter izolira mehanske vibracije. Od leta 2012 se Yangzhou Tianshun Piping osredotoča na raziskave in razvoj ter proizvodnjo takšnih izdelkov. V zadnjih 14 letih smo proizvedli več kot 500.000 kompletov, ki so široko uporabljeni v visokostandardnih industrijskih projektih po vsem svetu. Naši izdelki so izdelani v strogem skladu z mednarodnimi standardi in zagotavljajo tako standardne kot prilagojene rešitve, ki ustrezajo različnim delovnim pogojem.

Ta slika prikazuje krivuljo zmogljivosti premika obremenitve spremenljive vzmetne podpore/obešala, vključno s ključnimi parametri obremenitve in premika za preverjanje natančnosti nosilnosti in zanesljivosti delovanja izdelka.

Vsaka enota je predmet kalibracije obremenitve in testiranja delovanja pred pošiljanjem. Odstopanje nastavitvene obremenitve je nadzorovano znotraj ±5 %, skladno z mednarodnim standardom ANSI/MSS‑SP‑58‑2018 in NB/T47039‑2013.

Izdelki izpolnjujejo tehnične zahteve za električne, petrokemične in druge industrijske cevne sisteme. V skladu z MSS‑SP‑58‑2018 največja dovoljena spremenljivost obremenitve za spremenljive vzmetne enote ne sme presegati 25 % delovne vroče obremenitve v polnem delovnem hodu.

Načelo delovanja

Z izkoriščanjem elastičnih lastnosti vzmeti Industrial Spring Hanger ohranja konstantno podporno silo, ko cevovodi povzročijo navpični premik. Ko se cevovodi razširijo ali skrčijo zaradi temperaturnih sprememb, se vzmeti ustrezno raztegnejo in stisnejo. To zagotavlja, da se obremenitve cevovoda enakomerno prenašajo na gradbene strukture, kar preprečuje pretrganje cevi in ​​poškodbe opreme, ki so posledica koncentracije napetosti zaradi togih omejitev. Medtem pa učinek dušenja vzmeti učinkovito absorbira vibracije, ki jih povzročajo črpalke, kompresorji in druga oprema, ter zmanjšuje prenos hrupa.

Tehnične specifikacije izdelka

Osnovne funkcije

▶  Visoka natančnost obremenitve: Vsaka enota je pred dostavo kalibrirana glede na obremenitev, pri čemer je napaka obremenitve nadzorovana znotraj ±5 %.

▶  Izjemna odpornost proti utrujenosti: Vse vzmeti so prestale 100.000-ciklične preskuse utrujenosti brez trajne deformacije ali zloma.

▶  Visok varnostni faktor: konstrukcijski varnostni faktor ni manjši od 1,5, kar zagotavlja zanesljivo delovanje v ekstremnih delovnih pogojih.

▶  Izjemna protikorozijska učinkovitost: prevlečen z vročim cinkanjem ali epoksidno cinkasto prevleko, primeren za korozivna okolja, kot so obalna območja in kemične tovarne.

▶  Vizualni nadzor: opremljen z jasnimi lestvicami pomikov za enostavno namestitev na kraju samem in pregled delovanja.

Primerjava zmogljivosti

Scenariji uporabe

Industrijsko vzmetno obešalo je uporabno za vse industrijske cevne sisteme, ki so izpostavljeni temperaturnim nihanjem in vibracijam. Deluje izjemno dobro v naslednjih scenarijih:

▶  Visokotemperaturni in visokotlačni procesni cevovodi za enote za rafiniranje nafte

▶  Glavni parovodi in napajalni cevovodi elektrarn

▶  Kriogeni cevovodi na sprejemnih terminalih za UZP in napravah za uplinjanje

▶  Cevovodi za transport jedkih medijev v kemičnih in farmacevtskih tovarnah

▶  Magistralni cevovodi mestnih omrežij centralnega ogrevanja

▶  Plinovodi in napeljave za kisik v metalurških obratih železa in jekla

Sistem zagotavljanja kakovosti

Vzpostavili smo celoten sistem nadzora kakovosti celotnega procesa, ki zajema vhodni pregled surovin do dostave končnega izdelka.

1. Inšpekcija vhodnih surovin: Vsaka serija jekla je dobavljena z originalnimi certifikati o materialu in testirana s spektralno analizo in pregledom mehanskih lastnosti.

2. Nadzor proizvodnje vzmeti: Vzmeti proizvajajo CNC stroji za navijanje. Vsaka vzmet je podvržena preskusu obremenitve in trajnemu preskusu tlačne deformacije.

3.Kontrola kakovosti varjenja: Vse varilne postopke izvajajo certificirani varilci, sledi pa jim neporušitveno testiranje.

4. Pregled dostave končnega izdelka: Vsaka enota je predmet kalibracije obremenitve in vizualnega pregleda, pri čemer so priloženi popolni dokumenti o potrdilu o kakovosti.

Naš sistem vodenja proizvodnje je prejel certifikat ISO 9001:2015 in vsi izdelki so skladni z mednarodnimi standardi, vključno s CE in API.

Podporne storitve

▶  Brezplačna storitev tehnične izbire: Nudimo strokovno izbiro obešal in izračun na podlagi parametrov cevovoda in dejanskih delovnih pogojev.

▶  Prilagojena zasnova: nestandardna zasnova za posebno obremenitev, premik ali omejen prostor za namestitev.

▶  Tehnična podpora na kraju samem: poklicni inženirji se lahko pošljejo za vodenje namestitve in zagona na kraju samem.

▶  Dolgoročna dobava rezervnih delov: Vzdržujemo dobro opremljeno skladišče rezervnih delov za zagotavljanje takojšnje podpore pri zahtevah rezervnih delov.

Za več tehničnih parametrov ali prilagojenih rešitev industrijskega vzmetnega obešalnika se obrnite na našo prodajno ekipo, da pridobite podrobne dokumente.
