Kompenzacijski spoji za cevovode so prilagodljivi sestavni deli, ki so nameščeni v cevovodnih sistemih za absorbiranje sprememb dimenzij, ki jih povzroči toplotno raztezanje in krčenje, ter za blaženje vibracij, zmanjšanje hrupa in kompenzacijo manjših neskladij vgradnje. Brez dilatacijskih spojev bi rast toplote v dolgih cevovodih povzročila ogromno obremenitev, ki lahko poškoduje črpalke, ventile, šobe in samo cev.Tehnologija cevovoda Yangzhou Tianshunproizvaja tri glavne družine dilatacijskih spojev - kovinski meh, guma in tkanina - vsaka je zasnovana za posebne pogoje tlaka, temperature in medijev.

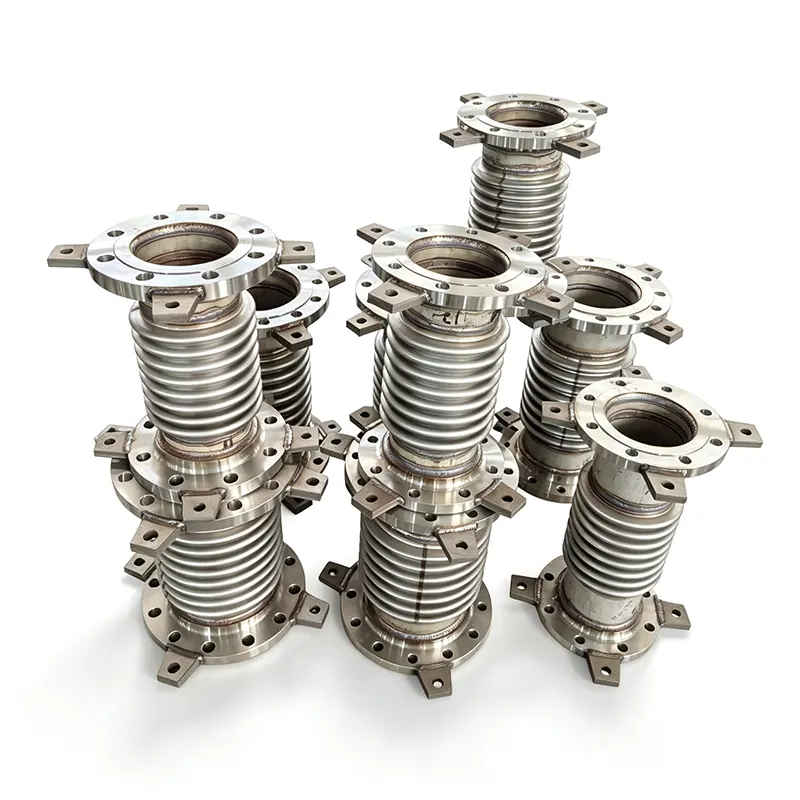

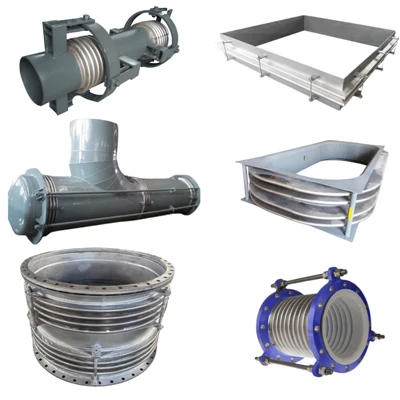

Kovinski raztezni spoji, imenovani tudi mehovi raztezni spoji, so zgrajeni iz enega ali več zavitih elementov meha iz nerjavečega jekla v kombinaciji s končnimi priključki, kot so prirobnice, zvarjeni konci ali navojne povezave. Zasnovani so za cevne sisteme pod tlakom in lahko absorbirajo aksialno, stransko in kotno gibanje posamezno ali v kombinaciji.
Konfiguracije segajo od preprostih enoosnih enot do zapletenih vezanih, univerzalnih, zgibnih in tlačno uravnoteženih zasnov, ki vsebujejo tlačni pritisk ali omejujejo gibanje na določene ravnine. Mehi so običajno oblikovani iz nerjavečega jekla 304, 321 ali 316L, z visoko legiranimi možnostmi, kot sta Inconel ali Hastelloy, ki so na voljo za korozivno ali visokotemperaturno uporabo. Ocene tlaka pokrivajo polni vakuum do nekaj sto barov, odvisno od premera in števila vložkov meha.
| Postavka parametra | Primeri skupnih vrednot |
| Nazivni premer (DN) | DN50 - DN3000 (nestandardne dimenzije se lahko izdelajo po risbah.) |
| Projektni tlak (PN) | PN10, PN16, PN25, PN40 |
| Projektna temperatura | -196°C do +800°C |
| Material meha | SS304, SS316L, Inconel 625 |
| Vrsta povezave | Prirobnica, varjenje |
| Zmogljivost gibanja | Aksialno, bočno, kotno (mm/°) |
| Življenje utrujenosti | 1000, 3000, 5000 ciklov |
Gumijasti kompenzatorji ponujajo lahko alternativo kovinskim enotam za dušenje vibracij za uporabo pri nižjem tlaku. Izdelani iz ojačanega sintetičnega kavčuka, kot so EPDM, NBR, neopren ali različice s PTFE oblogo, absorbirajo toplotno gibanje, zmanjšajo strukturni hrup in kompenzirajo neskladje med cevmi in opremo. Široko se uporabljajo pri čiščenju vode, HVAC, črpalnih postajah in napeljavah za prenos kemikalij, kjer sta prednostni odpornost proti koroziji in blaženje udarcev.

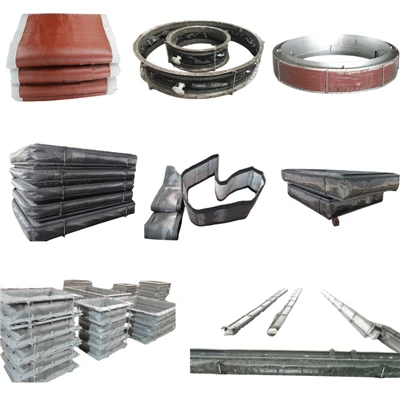

Tkaninski ali nekovinski kompenzatorji so zasnovani predvsem za nizkotlačne kanale in sisteme dimnih plinov, ki delujejo pri visokih temperaturah. Sestavljeni so iz več plasti visokotemperaturnih tkanin, izolacije in tesnilnih materialov, uokvirjenih s kovino ali jeklom. Sposobnost absorbiranja velikih količin aksialnih, stranskih in kotnih gibov z zelo nizko reakcijsko silo, spoji iz tkanine so pogosti v elektrarnah, obratih za pridobivanje energije iz odpadkov, cementnih pečeh in industrijskih izpušnih sistemih, ki delujejo do 1000 °C in več z ustrezno izolacijo.
| Tabela parametrov | Primeri skupnih vrednot |
| Delovna temperatura | 400°C-1000°C |
| Delovni tlak | ± 50 kPa (nizek tlak) |
| Vrsta medija/plina | Dimni plin, vroč zrak, korozivni plin |
| Plasti blaga | PTFE, silicij, keramična vlakna |
| Dolžina iz oči v oči | 200 mm - 500 mm (prilagodljivo) |
| Material okvirja | Ogljikovo jeklo, Q235, SS304 |
Naš razpon dilatacijskih spojev pokriva nazivne premere od DN25 (1 palec) do DN4000 (160 palcev) in več za enote tkanine po meri. Standardne dimenzije iz oči v oči sledijo običajnim industrijskim normam, dolžine po meri, zmogljivosti premikanja in končne konfiguracije pa so izdelane po naročilu. Vsak spoj je hidrostatsko in ciklično preizkušen, kot je primerno, s popolno sledljivostjo materiala od zvitka do končnega sklopa.
Vsi dilatacijski spoji so zasnovani in izdelani v skladu z mednarodnimi standardi, vključno z EJMA, ASME B31.1, ASME B31.3, EN 14917 in GB/T 12777. Imamo tudi certifikat ISO 9001:2015 in lahko dobavimo enote z oznako CE za evropski trg.
Integracija s sistemi za podporo cevi
Raztezni spoji so skoraj vedno določeni kot del popolne analize prožnosti cevi, delujejo skupaj z vzmetnimi nosilci in togimi nosilci cevi za nadzor premikanja in obremenitve. Na linijah s precejšnjim navpičnim toplotnim porastom nosilci s spremenljivo vzmetjo ali obešala s konstantno vzmetjo nosijo težo cevi, medtem ko raztezni spoj absorbira aksialni in bočni premik. Za sisteme, ki so podvrženi dinamičnim dogodkom, kot je vodni udar ali potresna obremenitev, so hidravlični dušilci pogosto nameščeni vzporedno z dilatacijskimi spoji, da zadržijo nenadno premikanje, hkrati pa omogočajo postopen toplotni premik.
Naš celoten portfelj izdelkov vključuje tudi nosilce za cevi, predizolirane nosilce za cevi za kriogene in visokotemperaturne linije ter celotno paleto vzmetnih obešal in nosilcev, kar strankam omogoča, da dilatacijske spoje in pripadajočo podporno strojno opremo pridobijo pri enem samem proizvajalcu.
Dilatacijski spoji so določeni v skoraj vseh sektorjih procesne industrije: proizvodnja električne energije (toplotna, jedrska, obnovljiva), nafte in plina (rafinerije, cevovodi, terminali za utekočinjeni zemeljski plin), čiščenje vode in odpadne vode, petrokemični in farmacevtski obrati, rudarstvo in predelava mineralov, proizvodnja hrane in pijače, daljinsko ogrevanje in gradbeni sistemi HVAC.
Vsak dilatacijski spoj je pred odpremo podvržen tlačnemu testiranju in pregledu dimenzij iz našega 35.000 m² velikega proizvodnega obrata v Jiangsuju na Kitajskem. Naša inženirska ekipa podpira stranke z izračuni gibanja, navodili za izbiro materiala in pregledi oblikovanja po meri. Standardni dobavni roki so od dveh do štirih tednov, odvisno od velikosti in kompleksnosti, hitra naročila pa so možna po predhodnem dogovoru. Z več kot 14-letnimi izkušnjami z dobavo komponent cevovodov v več kot 45 držav nudimo storitve EPC izvajalcem, inženirskim podjetjem in končnim uporabnikom po vsem svetu.
Kakšno vrsto dilatacije naj izberem – kovino, gumo ali tkanino?
Izberite na podlagi tlaka, temperature in medija. Kovinski spoji z mehom prenesejo visok tlak in široko temperaturno območje ter so privzeti za procesne cevovode. Gumijasti spoji so odlični pri blaženju vibracij in odpornosti proti koroziji v vodi in blagih kemikalijah. Spoji iz blaga se uporabljajo za nizkotlačne in visokotemperaturne kanale velikega premera, kot so sistemi za dimne pline in izpušne sisteme.
Katere premike lahko sprejme dilatacijski spoj?
Odvisno od zasnove lahko kompenzatorji absorbirajo aksialno (stiskanje/raztezanje), bočno (pravokotni zamik) in kotno (rotacijsko) gibanje, bodisi posamezno bodisi v kombinaciji. Enote z enim mehom se ukvarjajo predvsem z aksialnim premikanjem, medtem ko se univerzalne, tečajne in kardanske izvedbe uporabljajo za bočne in kotne premike.
Ali potrebujem vzmetne opore, ko nameščam dilatacijski spoj?
V večini primerov ja. Raztezni spoji absorbirajo toplotno gibanje, vendar niso zasnovani za prenašanje teže cevi. Spremenljiva vzmetna obešala ali konstantna vzmetna obešala podpirajo lastno obremenitev cevi in vsebine, hkrati pa omogočajo prosto premikanje dilatacijskega spoja. Pravilna izbira podpore je del popolne analize napetosti cevi.
Katerim standardom ustrezajo vaši dilatacijski spoji?
Naši kovinski dilatacijski spoji so zasnovani po standardih EJMA in skladni z ASME B31.1, ASME B31.3, EN 14917 in GB/T 12777. Enote iz gume in blaga sledijo veljavnim standardom ISO, EN in ASTM. Oznaka CE in pregled tretje osebe sta na voljo na zahtevo.
Kakšna je tipična življenjska doba ekspanzijskega spoja?
Življenjska doba je odvisna od temperature, tlaka, ciklov gibanja, korozije medija in kakovosti namestitve. Pravilno dimenzioniran in nameščen kovinski spoj z mehom običajno zdrži od 10 do 20 let pri običajni industrijski uporabi. Gumijasti in tkaninski spoji imajo na splošno krajšo življenjsko dobo in veljajo za zamenljive obrabne elemente. Na zahtevo lahko zagotovimo podatke o ciklih utrujenosti za posebne izvedbe meha.
