Raztezni spoj s kovinskim mehom

Yangzhou Tianshun izdeluje dilatacijske spoje s kovinskim mehom od leta 2012. S 14-letnimi osredotočenimi izkušnjami in 35.000 m² veliko tovarno, ki zaposluje več kot 100 usposobljenih delavcev, dobavljamo standardne in povsem prilagojene modele v več kot 45 držav. Naši dilatacijski spoji so narejeni po standardih EJMA in podprti s sledljivostjo materiala, 100-odstotnim neporušitvenim testiranjem in hidrostatičnim preskusom na vsaki enoti.

Zakaj je zanesljivost del dizajna, ne le brošure

Življenjska doba ob utrujenosti je izračunana, ne domnevna

Življenjska doba cikla je določena v skladu s smernicami EJMA za dejansko delovno ovojnico — ki hkrati zajema osne, bočne in kotne premike. Standardne zasnove so preverjene za 1000, 3000 ali 5000 polnih ciklov, kar zagotavlja, da spoj deluje, kot je predvideno v vseh termičnih ciklih, ne samo na papirju.

Celovitost materiala, podprta s papirologijo

Vsako segrevanje materiala za meh – SS304, SS316L, SS321, Inconel 625 ali Hastelloy – ima polne certifikate in zapise o sledljivosti. Za korozivne storitve, kot so katalizatorske linije FCCU ali prenos kemikalij, priporočamo in imamo na zalogi zlitine z visoko vsebnostjo niklja, ki so odporne na kloridno napetostno korozijsko razpokanje.

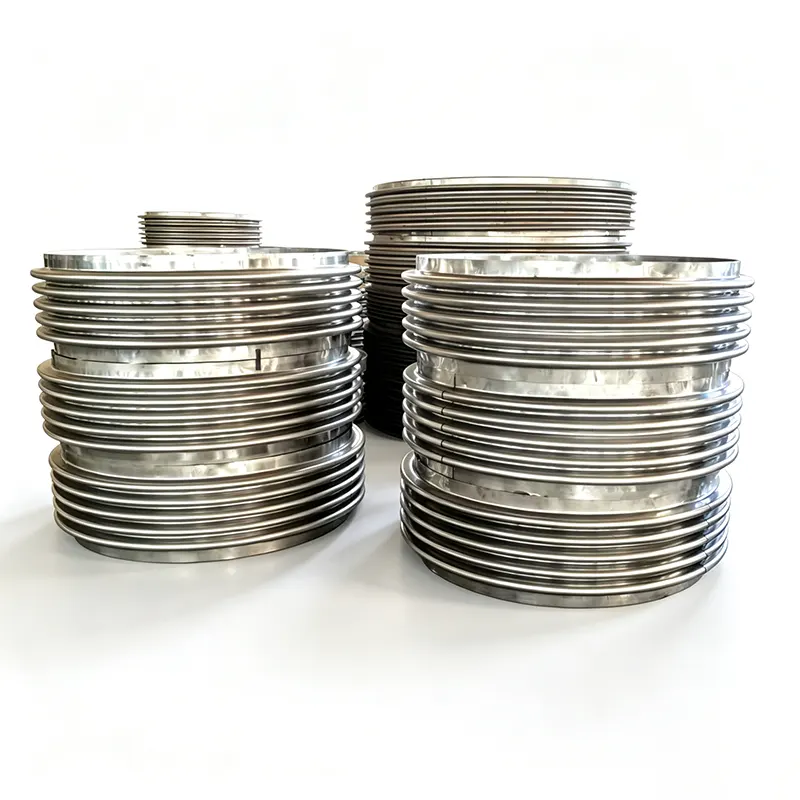

Večslojna konstrukcija z vgrajeno kontrolno svetilko

Kjer to zahteva pritisk ali varnost, uporabljamo večslojne mehe namesto enoslojnih. Večplastna struktura dodaja trdnost, ohranja prožnost in uvaja redundanco varnosti: če se notranja plast kdaj perforira, zunanja plast začasno zadrži pritisk, medtem ko se puščanje zazna skozi kontrolno luknjo - predvidljivo vzdrževanje namesto nenačrtovane zaustavitve.

Zvari, ki gredo skozi 100 % NDT

Vzdolžni in obodni šivi meha ter pritrdilni zvari so podvrženi 100-odstotnemu radiografskemu (RT) ali penetrantnemu (PT) pregledu. Naši interni varilci imajo kvalificirane postopke in pred odpremo je vsaka enota hidrostatsko testirana pri 1,5-kratnem konstrukcijskem tlaku. Brez vzorčenja — vsak spoj zapusti tovarno s svojim poročilom o preskusu.

Stabilnost proti zvijanju in resonanci

Zvijanje stebra in upogibanje v ravnini sta preprečena s pravilno izračunano srednjo kvadratno tlačno napetostjo in dokazanimi lastnostmi proti zvijanju. V notranjosti pretočne obloge zmanjšujejo turbulenco, erozijo in vibracije, ki jih povzroča pretok; Zunanji pokrovi ali vezne palice so zasnovane za zaščito elementa meha in vodila gibanja - niso samo dodani kot standardni dodatki, ampak so prilagojeni velikosti za specifično storitev.

Tehnični obseg

Tipi, ki se ujemajo z obremenitvami cevi, ne le kataloškimi kodami

Aksialni mehasti raztezni spoji – za naravno toplotno raztezanje, kjer sidra in vodila prenesejo tlačno silo.

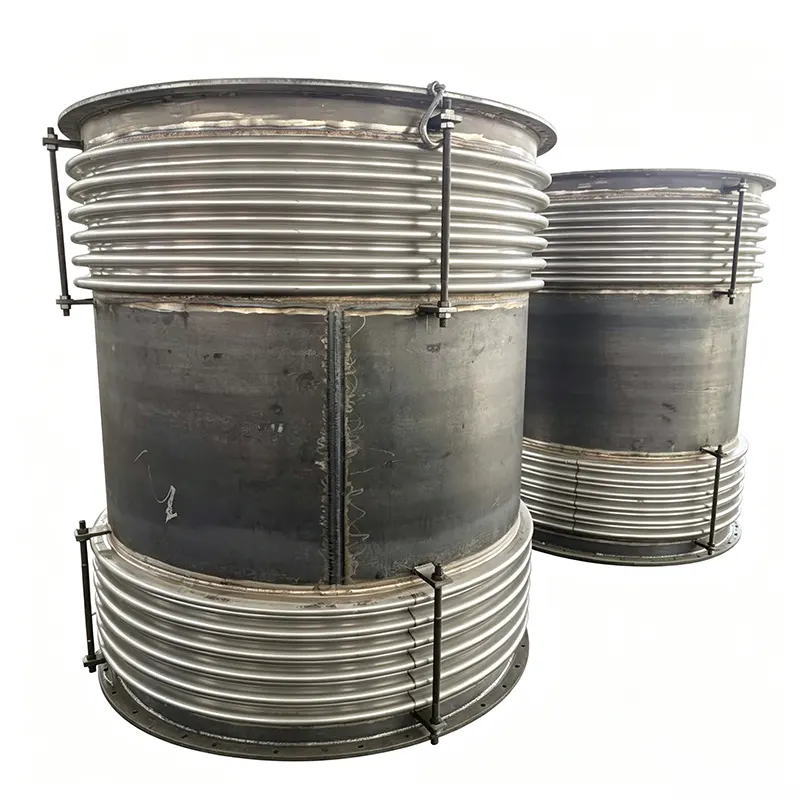

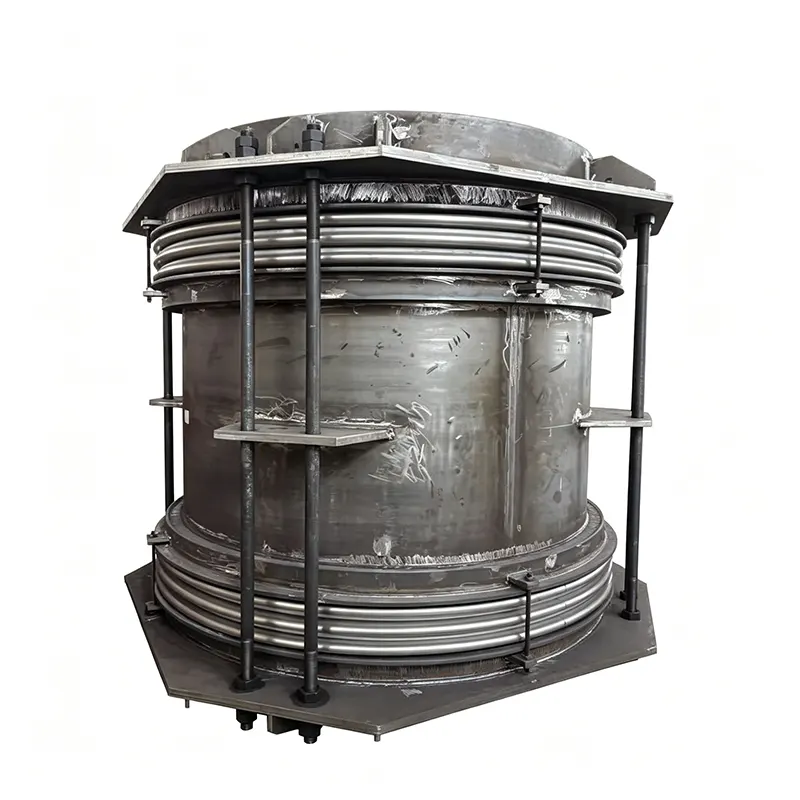

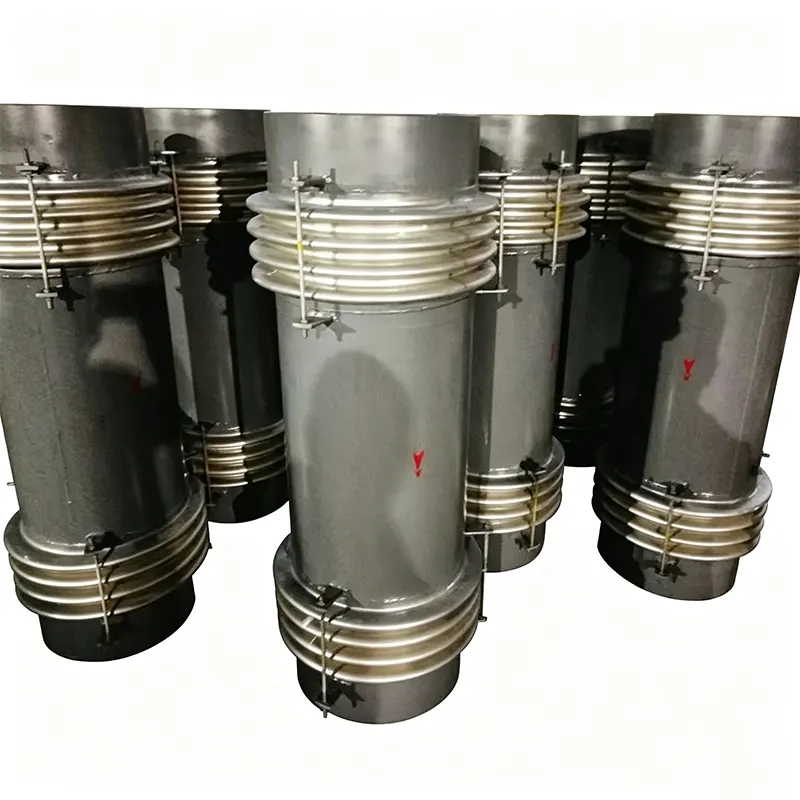

Univerzalni ekspanzijski spoji (vezani) – absorbirajo velika stranska in kotna gibanja z veznimi drogovi, ki prevzemajo tlačno silo; pogosto uporablja v črpalkah po vsej jugovzhodni Aziji za zaščito ohišij črpalk.

Spoji z mehom na tečajih – omejujejo gibanje na eno samo kotno ravnino, kar je idealno za absorbiranje raztezanja v kraku cevi v obliki črke Z, medtem ko zadržuje tlačni pritisk.

Kardanski ekspanzijski spoji – omogočajo kotno premikanje v več ravninah, ki so pogosto združeni v sklopih, da absorbirajo kompleksne premike cevnega sistema.

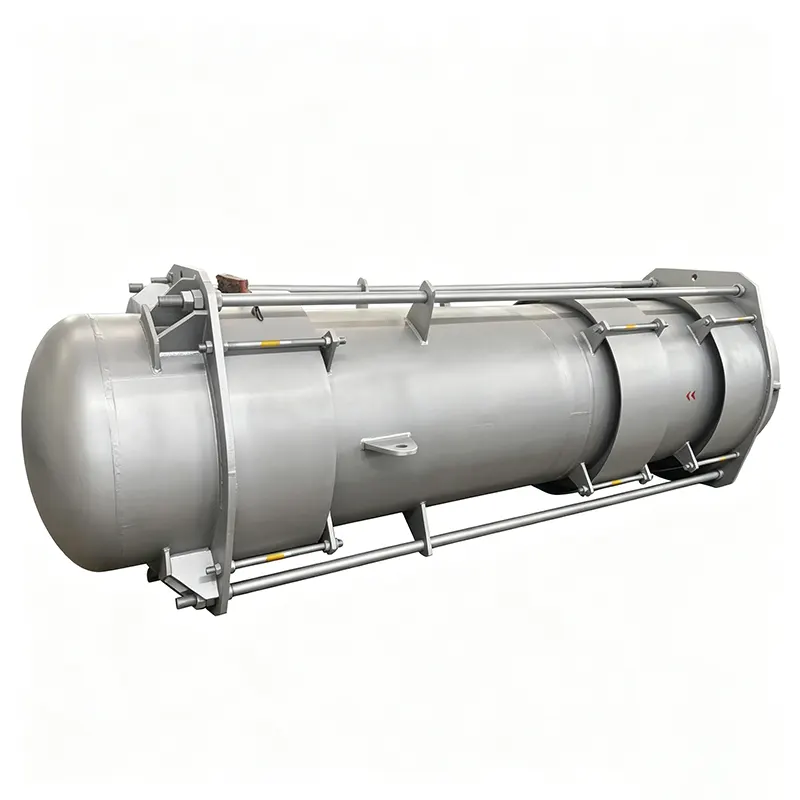

Tlačno uravnoteženi ekspanzijski spoji – odpravite tlačno potisno silo na priključeno opremo, kot so turbine in toplotni izmenjevalniki, kar je ključnega pomena, kjer potiska meha ni mogoče prenesti na sidra.

Meh z zunanjim tlakom – uporablja se tam, kjer je potrebna velika aksialna kompresija ali kjer je treba meh zaščititi pred zunanjimi poškodbami in turbulentnim tokom.

Vsaka vrsta je konfigurirana s pravilnim notranjim ohišjem, zunanjim pokrovom in priporočili za vodenje za aplikacijo – ni dobavljena kot goli meh, razen če je to izrecno zahtevano.

Kje delajo in kako materialne izbire sledijo procesu

Proizvodnja električne energije – izpušni plini turbin, kanali za premog v prahu kotlov, obtočni vodi daljinskega ogrevanja. Veliki premeri, visoke temperature, kombinirani gibi. Inconel 625 ali SS321 sta značilna za odpornost na temperaturo in utrujenost.

Rafinerije in petrokemične tovarne – FCCU, izmenjevalniki toplote, cevi za prenos nafte. Zlitine, odporne proti koroziji, kot sta Inconel 625 ali Hastelloy, so izbrane na podlagi vsebnosti žvepla, kloridov in delovne temperature.

Daljinsko ogrevanje in HVAC – napeljave pare, krogi ohlajene vode. Poudarek na dokazani življenjski dobi v osnem ciklu; meh iz ogljikovega jekla in SS304 z zunanjimi zaščitnimi prevlekami je pogost.

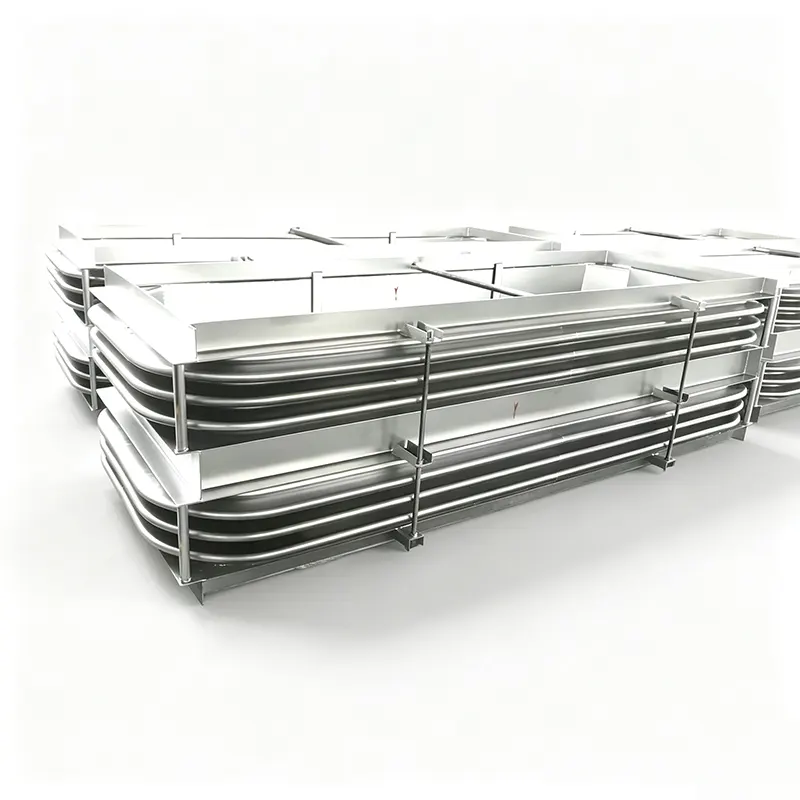

Jeklarne in metalurški procesi – pušalne peči, sistemi za koksanje, kanali za odsesavanje prahu. Ko obratovalne temperature presežejo 800 °C, svetujemo, ali je mogoče izdelati kovinski meh z notranjo oblogo ali pa je primernejša alternativna kompenzacija, kot so pravokotne enote z ognjevzdržno oblogo. Iskreno inženirsko vodenje, ne prodaja na silo.

Čistilne in črpalne postaje – vibracijska izolacija izpusta črpalke, prenos vode na velike razdalje. Vezani dilatacijski spoji zadržujejo tlačno silo in preprečujejo njen prenos na prirobnice črpalke in betonske potisne bloke.

Certifikati in ponovni dokazi

Naš sistem kakovosti je certificiran po ISO 9001:2015. Izdelki izpolnjujejo zahteve za oznako CE, kjer je to primerno, in dizajne je mogoče preveriti v skladu s standardi ASME ali API, če je določeno. Najboljši dokaz pa je ponavljajoče se poslovanje: več kot 70 % naših naročil prihaja od dolgoročnih partnerjev, ki ponovno naročijo, ker se zmogljivost izdelka ujema s podatkovnimi listi.

Kako izgleda delo s Tianshunom

Imate opravka z namenskim upraviteljem računa, ki izdelek razume tehnično, ne le komercialno.

Na vprašanja prejmete vsebinski odgovor v 24 urah, vključno s predhodnim nasvetom glede izbire, če delite osnovne podatke o delovanju.

Inženirska ekipa nudi priporočila za materiale, izračune gibanja in navodila za namestitev.

Dizajne po meri – od nestandardnih premerov do kombinacij eksotičnih materialov – obravnavamo rutinsko, ne kot izjeme.

Razpored proizvodnje je pregleden; pravočasno pošiljanje je pravilo.

Poprodajna podpora vključuje nadzor namestitve in svetovanje o vzdrževanju za celotno življenjsko dobo spoja.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35.000 m² velik objekt, Jiangsu, Kitajska – pošiljanje v več kot 45 držav.

Ne prodajamo samo dilatacijskih spojev. Poskrbimo, da pravilno delujejo v vašem sistemu.
