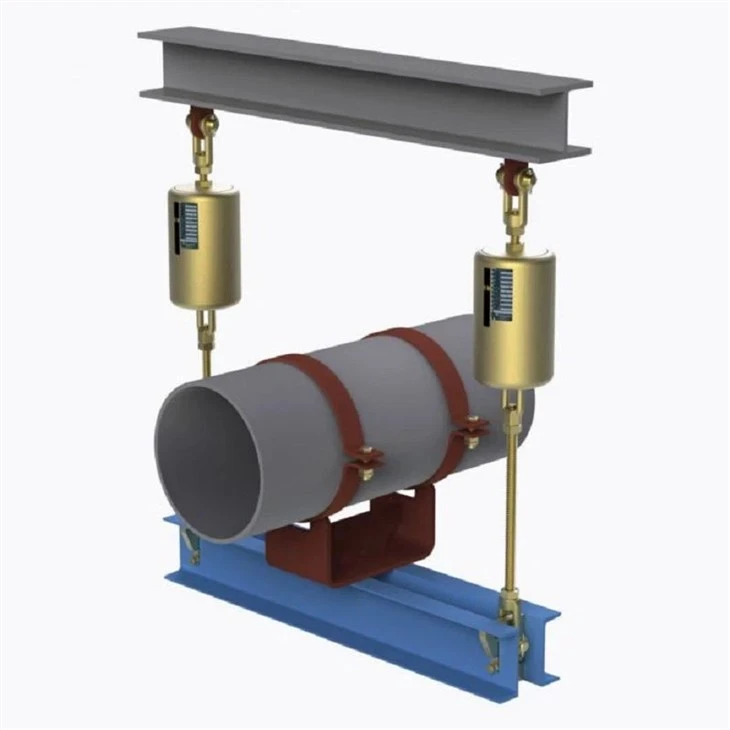

Obešala s spremenljivo vzmetjo, znana tudi kot nosilci s spremenljivo vzmetjo, so najpogosteje uporabljena vrsta podpore za cevi v industrijskih cevovodnih sistemih. Zagotavljajo podporno silo, ki se spreminja sorazmerno z upogibom vzmeti, ko se cev premika navpično zaradi toplotnega raztezanja ali krčenja. Za aplikacije, kjer je toplotni premik zmeren in je sprejemljiva nadzorovana količina variacije obremenitve, obešala s spremenljivo vzmetjo ponujajo stroškovno učinkovito in kompaktno rešitev v primerjavi s stalnimi vzmetnimi nosilci.
ProizvajalecTehnologija cevovoda Yangzhou Tianshun, naši obešalniki s spremenljivo vzmetjo uporabljajo vijačne vzmeti iz visokokakovostnega legiranega jekla v robustnem jeklenem ohišju. Ko se cev premakne navzgor ali navzdol iz svojega vgrajenega položaja, se vzmet ustrezno stisne ali razširi, pri čemer spremeni reakcijsko silo v neposrednem sorazmerju z razdaljo potovanja in hitrostjo vzmeti. Vsaka enota je tovarniško umerjena na določeno hladno obremenitev, vročo obremenitev in smer vožnje, kar zagotavlja predvidljivo delovanje od namestitve do delovanja.
Ta slika prikazuje krivuljo zmogljivosti premika obremenitve spremenljive vzmetne podpore/obešala, vključno s ključnimi parametri obremenitve in premika za preverjanje natančnosti nosilnosti in zanesljivosti delovanja izdelka.
Vsaka enota je predmet kalibracije obremenitve in testiranja delovanja pred pošiljanjem. Odstopanje nastavitvene obremenitve je nadzorovano znotraj ±5 %, skladno z mednarodnim standardom ANSI/MSS‑SP‑58‑2018 in NB/T47039‑2013.
Izdelki izpolnjujejo tehnične zahteve za električne, petrokemične in druge industrijske cevne sisteme. V skladu z MSS‑SP‑58‑2018 največja dovoljena spremenljivost obremenitve za spremenljive vzmetne enote ne sme presegati 25 % delovne vroče obremenitve v polnem delovnem hodu.
| Tabela specifikacij spremenljivega vzmetnega obešalnika | Primer |
| Vrsta/konfiguracija obešalnika | Vrsta A, B, C, D, E, F, G |
| Velikost vzmeti / št. | št. 0 - št. 22 |
| Potovalni razpon | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Delovna obremenitev | 0,2 kN - 400 kN |
| Nameščena obremenitev (hladna obremenitev) | kN / kgf |
| Delovna obremenitev (vroča obremenitev) | kN / kgf |
| Smer gibanja | Navzgor / navzdol |
| Variabilnost (%) | ≤ 25 % (standardno) |
| Površinska obdelava | Vroče pocinkano/barvano |
| Material ohišja | Ogljikovo jeklo (Q235/Q355) |
Ključni parameter pri izbiri obešalnika s spremenljivo vzmetjo je odstotek spremembe obremenitve — razlika med hladno in vročo obremenitvijo, deljena z delovno obremenitvijo. Večina tehničnih specifikacij zahteva, da ta vrednost ostane pod 25 % za splošne storitve in pod 6 % za povezave kritične opreme. Kjer je premik dovolj velik, da bi sprememba obremenitve presegla sprejemljive meje, so namesto tega določena konstantna vzmetna obešala.
Naše standardne spremenljive vzmetne podpore so zasnovane tako, da ohranjajo variacijo obremenitve v mejah tipičnega projekta v celotnem delovnem območju, vsaka enota pa je jasno označena s stopnjo vzmeti, nastavitvijo hladne obremenitve in smerjo premikanja za preprosto namestitev in zagon.
Ponujamo spremenljive vzmetne obešalnike v več konfiguracijah vgradnje, vključno z zgoraj obešenimi, na dnu in stransko nameščenimi oblikami, ki pokrivajo obremenitve od približno 0,02 kN do 40 kN pri standardnih velikostih vzmeti. Standardni razponi pomika vključujejo 30 mm, 60 mm, 90 mm, 120 mm in 150 mm, na zahtevo pa so na voljo posebni pomiki.
Vzmetni elementi so izdelani iz vzmetnega jekla 60Si2Mn ali 50CrVA, ohišja pa so na voljo v vroče cinkanem, epoksidno barvanem ali nerjavnem jeklu za korozivna okolja. Standardne enote so ocenjene za delovne temperature okolja od -20 °C do +200 °C, z visokotemperaturnimi vzmetnimi možnostmi, ki so na voljo za uporabo pri ekstremni vročini, kot so cevi za peči in kotle.
Vsaka spremenljiva vzmetna podpora je opremljena s potno lestvico, indikatorjem obremenitve ter zgornjo in spodnjo omejevalno ploščo. Priključki z navojnimi palicami na vrhu in na dnu omogočajo preprosto navpično nastavitev med namestitvijo, nastavitve obremenitve pa je mogoče preveriti na mestu glede na podatke na imenski tablici.
Naši obešalniki s spremenljivo vzmetjo so izdelani v skladu z GB/T 17116.1/.2/.3 in so popolnoma zamenljivi z mednarodnimi standardi, vključno z MSS SP-58, ASME B31.1, ASME B31.3 in EN 13480-3. Sledljivost materiala se ohranja skozi celotno proizvodnjo, vse vzmeti pa so pred montažo podvržene prednastavitvi in testiranju obremenitve.
Za specializirane projekte dobavljamo vzmetne obešalnike iz nerjavečega jekla, izolirane podporne sklope za cevi in enote s posebnimi premazi za storitve na morju, morje ali razsoljevanje. Izdelujemo tudi predizolirane nosilce za cevi in nosilce za cevi, ki se neposredno integrirajo z našo ponudbo obešalnikov s spremenljivo vzmetjo za celovite rešitve za podporo linij.
Spremenljive vzmetne podporeso nameščeni na skoraj vseh vrstah procesnih in komunalnih cevovodov, kjer pride do navpičnega toplotnega gibanja. Običajne aplikacije vključujejo napeljave za paro in napajalno vodo v elektrarnah, procesne cevi v rafinerijah, zanke toplotnih izmenjevalnikov kemičnih obratov, omrežja daljinskega ogrevanja in sisteme HVAC v velikih poslovnih stavbah. Uporabljajo se tudi skupaj s togimi cevnimi nosilci na progah, kjer samo izbrane točke zahtevajo kompenzacijo gibanja.
Za cevne sisteme z dinamičnimi obremenitvami, kot so vodni udarci, seizmični dogodki ali vibracije črpalke, so obešala s spremenljivo vzmetjo pogosto kombinirana s hidravličnimi dušilci, ki omejujejo dinamično gibanje, hkrati pa omogočajo prosto toplotno premikanje. Kjer je toplotna rast prevelika za variabilno enoto, priporočamo nadgradnjo na stalna vzmetna obešala na teh posebnih podpornih točkah.
Naš širši portfelj podpornih cevi vključuje stalne vzmetne podpore, toge obešala in opornike, podpore za cevne čevlja, predizolirane podpore za cevi za hladne in kriogene vode ter hidravlične dušilce. Za cevne sisteme, ki prav tako zahtevajo absorpcijo aksialnih, bočnih ali kotnih gibov, izdelujemo dilatacijske spoje iz kovinskega meha, gumijaste kompenzatorje in tkaninske kompenzatorje, ki jih je mogoče določiti skupaj z našimi vzmetnimi nosilci kot rešitev iz enega vira.
Vsako obešalo s spremenljivo vzmetjo je pred odpremo preizkušeno ob obremenitvi in dimenzijsko preverjeno v našem lastnem preskusnem obratu v skladu z našim sistemom vodenja kakovosti ISO 9001:2015. Stranke podpiramo od začetne izbire vzmeti in izračuna obremenitve do svetovanja pri namestitvi in poprodajnih storitev. Na povpraševanje prejmejo odgovor v 24 urah, standardni proizvodni roki pa segajo od 10 do 20 delovnih dni, odvisno od količine in konfiguracije. Z več kot 14-letnim dobavljanjem nosilcev cevi in dilatacijskih spojev za projekte v več kot 45 državah izvajalcem EPC in končnim uporabnikom po vsem svetu dobavljamo enote, izdelane po kataloških standardih in po meri.
Kaj pomeni "odstotek variacije obremenitve" na nosilcu s spremenljivo vzmetjo?
Sprememba obremenitve je razlika med hladno (nameščeno) obremenitvijo in vročo (delovno) obremenitvijo, izražena kot odstotek obratovalne obremenitve. Določena je s stopnjo vzmeti, pomnoženo s toplotno potjo, deljeno z delovno obremenitvijo. Večina projektnih specifikacij omejuje to vrednost na največ 25 % za standardne cevi.
Ali je mogoče obešalo s spremenljivo vzmetjo namestiti v katero koli smer?
Ne. Obešala s spremenljivo vzmetjo so zasnovana za navpično premikanje in morajo biti nameščena tako, da je os vzmeti navpična. Horizontalna ali nagnjena namestitev bo povzročila zagozdenje, nepravilen prenos obremenitve in prezgodnjo obrabo. Za vodoravne obremenitve ali bočno zadrževanje je treba posebej določiti toge opornike, cevne čevlje ali dušilce.
Kakšno najvišjo temperaturo lahko prenesejo vaši obešalniki s spremenljivo vzmetjo?
Standardne enote iz ogljikovega jekla z vzmetmi iz legiranega jekla so ocenjene za neprekinjeno delovanje do približno 200 °C. Za visokotemperaturne cevovode, kot so visokotlačne parne cevi ali priključki kotlov, nudimo visokotemperaturne vzmetne materiale in izolirane nosilne konfiguracije. Za ustrezno izbiro materiala se obrnite na našo inženirsko ekipo in nam posredujte svoje pogoje delovanja.
Ali posredujete izračune spomladanske izbire?
ja Naša inženirska ekipa vam lahko pomaga pri izbiri vzmeti, če navedete velikost cevi, delovno težo, velikost in smer toplotnega odmika ter morebitne zahteve glede specifikacije projekta. Pregledamo lahko tudi obstoječe urnike podpore in priporočimo ustrezno spremenljivo ali stalno vzmetno podporo za vsako lokacijo.
Kakšen je dobavni rok za standardne obešalnike s spremenljivo vzmetjo?
Standardne kataloške enote so običajno poslane v 10 do 20 delovnih dneh, odvisno od velikosti naročila in trenutne proizvodne obremenitve. Dodelave po meri, posebna potovanja ali konfiguracije iz nerjavečega jekla lahko dodajo nekaj dodatnih dni. O hitri dostavi se lahko dogovorimo ob naročilu.
Katera dokumentacija je priložena naročilu?
Standardna dobava vključuje pakirni seznam in ploščice z imeni izdelka s številko vzmeti, stopnjo obremenitve in podatke o potovanju. Poročila o preskusih materiala (MTR), zapisi o kalibraciji obremenitve vzmeti in poročila o pregledu dimenzij so na voljo na zahtevo. Za projekte, ki to zahtevajo, je na voljo tudi pregled tretjih oseb s strani pooblaščenih organov.
Ali lahko dobavite celotne nosilne sklope cevi, vključno s cevnimi čevlji in objemkami?
Vsekakor. Spremenljive vzmetne obešalnike dobavljamo kot samostojne enote ali kot popolnoma sestavljene podporne komplete, vključno s cevnimi objemkami, podporami za cevne čevlja, zateznimi napenjali, navojnimi palicami in strojno opremo za strukturno povezavo. Predizolirani podporni sklopi cevi za hladno ali kriogeno uporabo so na voljo tudi kot en paket, pripravljen za namestitev.
