Cevovodi za paro ustvarjajo znatne toplotne premike med delovanjem in so zelo občutljivi na spremembe obremenitve. Ko temperatura cevovoda naraste od temperature okolja do delovne temperature, bo prišlo do navpičnega premika v razponu od nekaj centimetrov do deset centimetrov. Če se uporabijo običajne podporne naprave, bo obremenitev drastično nihala skupaj s premikom, kar bo povzročilo koncentracijo napetosti v cevi, poškodbe priključkov opreme in celo pretrganje cevi. Steam Pipe Constant Spring Support je namenska podporna enota, razvita za reševanje takšnih težav. Zagotavlja skoraj konstantno podporno silo skozi celotno premikanje, kar zagotavlja varno in zanesljivo delovanje parnih cevnih sistemov.
Krivulja obremenitev-premik, pridobljena s tipskim preskusom konstantne vzmetne podpore/obešala. Vodoravna os predstavlja premik, navpična os pa obremenitev. Krivulja ostane približno vodoravna čez polni delovni hod, kar dokazuje, da podporna sila ostane v bistvu konstantna, ko se cevovod upogiba zaradi toplotnega raztezanja in krčenja.
Ta tipski preskus preverja konstantnost obremenitve, stabilnost pri polnem hodu in zanesljivost delovanja konstantnih vzmetnih enot. Vse proizvodne enote so predmet kalibracije obremenitve pred odpremo, pri čemer je odstopanje obremenitve nadzorovano znotraj ±6 % v skladu z ANSI/MSS‑SP‑58‑2018 in NB/T47038‑2013.
Ti izdelki so uporabni za industrijske cevne sisteme z velikim toplotnim premikom, vključno s cevovodi za glavno paro in drugimi cevmi za visoke temperature in visokim pritiskom.

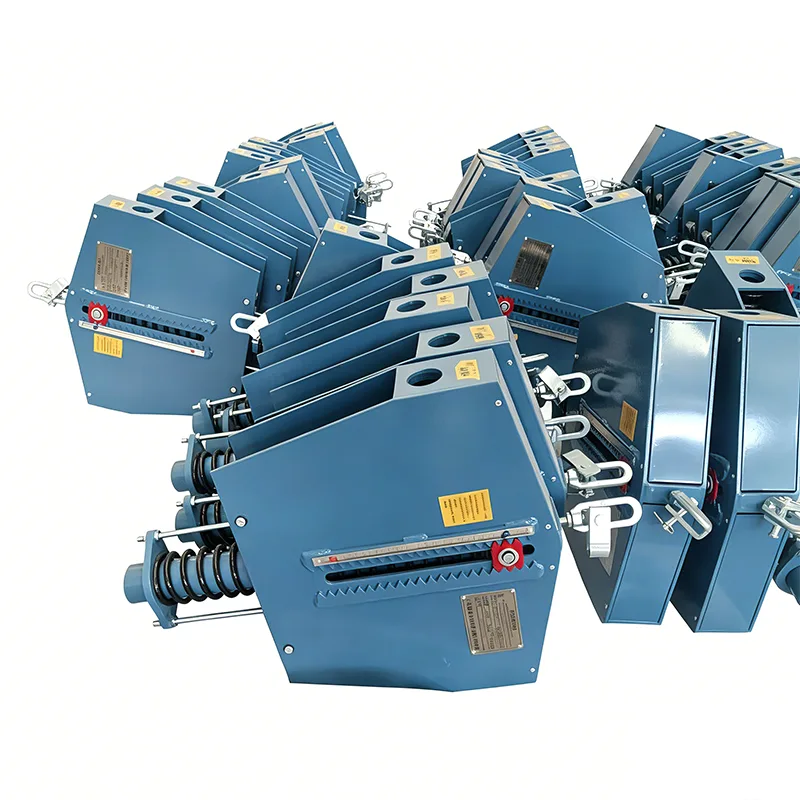

Steam Pipe Constant Spring Support, oblikovan na podlagi načela ravnovesja momentov, pretvarja elastično silo vzmeti v enakomerno podporno silo prek povezovalnega mehanizma. Ko se cevovod premakne navpično, se deformacija vzmeti kompenzira s sistemom povezave, da se ohrani stabilna izhodna sila, pri čemer je stopnja variacije obremenitve nadzorovana znotraj 5 %.
Standardni izdelki so sestavljeni iz naslednjih osnovnih komponent:
▶ Sklop vzmeti: izdelan iz visoko trdnega legiranega vzmetnega jekla in podvržen številnim postopkom toplotne obdelave.
▶ Mehanizem za uravnoteženje momentov: natančno obdelana povezava in sklop odmikača.
▶ Naprava za nastavitev obremenitve: Omogoča natančno nastavitev izhodne obremenitve na mestu.
▶ Indikator premika: Jasno prikazuje dejanski premik cevovodov.
▶ Ohišje in povezovalni sklopi: Izdelano iz vrhunskega ogljikovega jekla s površinsko obdelavo proti koroziji.
| Tabela specifikacij obešalnika s konstantno vzmetjo | Primer |
| Model / serija | PH, LH, CA, CS, TH |
| Nosilnost (delovanje) | 0,1 kN - 500 kN |
| Skupno potovanje | 50 mm, 100 mm, 200 mm, 400 mm |
| Dejansko potovanje | Do 600 mm |
| Odstopanje obremenitve (toleranca) | ±5 % (standardno) / ±3 % (visoka prec.) |
| Položaj namestitve | Vodoravno/navpično |
| Zaključek ohišja | Vroče pocinkano/epoksi |
| Delovna temp. | -20 °C do +80 °C (okolje) |
| Material vzmeti | 60Si2Mn / 50CrVA |
| Območje nastavitve obremenitve | ±10% (prilagoditev polja) |
▶ Odlična zmogljivost pri konstantni sili: Stopnja variacije obremenitve ≤ 5 % v celotnem gibu, kar presega zahteve nacionalnih standardov.
▶ Velik razpon odmika: Največji premik doseže do 400 mm, kar je popolnoma primerno za visokotemperaturne parne cevi velikega premera.
▶ Celovita pokritost obremenitev: na voljo je celotna serija stopenj obremenitve od 0,5 kN do 500 kN.
▶ Kompaktna struktura: Sprejema optimizirano prostorsko zasnovo, njegova skupna prostornina je 20 % manjša od tradicionalnih stalnih vzmetnih nosilcev.
▶ Enostavna namestitev: pred dostavo je vnaprej nastavljena na določeno obremenitev, za zagon na kraju samem je potrebna le preprosta pritrditev.
▶ Visoka varnost in zanesljivost: Opremljen z zaščito pred preobremenitvijo in napravami za omejitev hoda, ki preprečujejo nenamerno poškodbo.
|
Primerjalni predmeti |
Steam Pipe Stalna vzmetna podpora |
Spremenljiva vzmetna podpora za cevovod |
|
Stopnja spreminjanja obremenitve |
≤ 5 % |
≤ 25 % |
|
Največji premik |
400 mm |
200 mm |
|
Veljavni cevovodi |
Parovodi z veliko prostornino in visoko občutljivostjo na obremenitve |
Cevovodi s splošnim toplotnim premikom |
|
Učinkovitost obvladovanja stresa |
Odlično |
Dobro |
|
Zaščita priključka opreme |
Superior |
Navadna |
|
Stroški izdelave |
Relativno visoko |
Srednje |
|
Delovna temperatura |
-196 ℃ ~ +600 ℃ |
-40 ℃ ~ +450 ℃ |
|
Ime parametra |
Tehnične specifikacije |
|
Razpon delovne obremenitve |
0,5kN – 500kN |
|
Nazivna prostornina |
50 mm, 100 mm, 150 mm, 200 mm, 300 mm, 400 mm |
|
Stopnja spreminjanja obremenitve |
≤ 5 % |
|
Delovna temperatura |
-196 ℃ ~ +600 ℃ |
|
Vzmetni material |
60Si2MnA, 50CrVA, zlitina, odporna na visoke temperature |
|
Material ohišja |
Q235B, Q345B, Nerjaveče jeklo |
|
Površinska obdelava |
Vroče cinkanje, epoksi temeljni premaz, bogat s cinkom + zaključni premaz, odporen na visoke temperature |
|
Veljavni standardi |
GB/T 17116.2-2018, HG/T 20644-1998, ANSI/ASME B31.1 |
Steam Pipe Constant Spring Support se uporablja predvsem za parne cevne sisteme z velikim toplotnim odmikom in strogimi zahtevami glede stabilnosti obremenitve:
▶ Glavni parovodi in parovodi termoelektrarn
▶ Parovodni sistemi v konvencionalnem otoku jedrskih elektrarn
▶ Visokotemperaturni parni prenosni cevovodi v rafinerijah nafte
▶ Cevovodi za paro v železarnah
▶ Magistralni visokotemperaturni toplovodni in parni vodi za centralno ogrevanje mest
▶ Cevovodni sistemi za parno ogrevanje v kemičnih obratih
Za zgornje aplikacije podpora s spremenljivo vzmetjo za cevovod ne more več izpolnjevati operativnih zahtev, ko premik cevovoda preseže 100 mm ali je potreben strog nadzor nad spremembo obremenitve. V takšnih primerih so obvezne stalne vzmetne podpore, ki zagotavljajo varnost sistema.
Yangzhou Tianshun Piping se ponaša s 14-letnimi poklicnimi izkušnjami pri izdelavi stalnih vzmetnih nosilcev, opremljenih s popolnimi proizvodnimi zmogljivostmi in natančnimi instrumenti za testiranje. Uvedli smo strog celovit sistem nadzora kakovosti, da zagotovimo skladnost vseh izdelkov z mednarodnimi standardi:
1. Inšpekcija vhodnih surovin: vse jeklene materiale spremljajo originalni certifikati o materialih in so podvrženi spektralni analizi in testiranju mehanskih lastnosti.
2. Natančna obdelava: ključne komponente obdelujejo CNC obdelovalni centri, da se zagotovi visoka dimenzijska natančnost.
3. Preskus delovanja vzmeti: Vsaka vzmet opravi 100.000-ciklične preskuse utrujenosti in kalibracijo obremenitve.
4. Preskus splošne zmogljivosti: vsaka končana enota je pred dostavo podvržena testiranju konstantne sile s polnim hodom.
5. Preverjanje tretjih oseb: Poročila o preskusih, ki so jih izdali SGS, BV, TUV in druge avtoritativne organizacije tretjih oseb, so na voljo na zahtevo.
Naš sistem vodenja kakovosti je certificiran po ISO 9001:2015, vsi izdelki pa ustrezajo mednarodnim standardom, vključno s CE in API.
Podpore za cevovode je treba izbrati glede na premik cevovoda in občutljivost na obremenitev: izberite podporo s spremenljivo vzmetjo za cevovod, če je navpični premik cevovoda manjši od 100 mm in sistem ni občutljiv na nihanje obremenitve. Izberite podporo s konstantno vzmetjo, ko premik presega 100 mm ali je cevovod zelo občutljiv na spremembe obremenitve.
▶ Brezplačna analiza napetosti v cevovodih ter izračun izbire obešala in podpore
▶ Načrtovanje in izdelava nestandardnih stalnih vzmetnih nosilcev
▶ Navodila za namestitev in zagon na kraju samem
▶ 12-mesečna garancija, z brezplačnim popravilom ali zamenjavo okvarjenih izdelkov v garancijskem roku
▶ Dolgoročna dobava rezervnih delov in stalna tehnična podpora
