Viseča stalna vzmetna podpora

Na številnih industrijskih lokacijah so pod cevovodi oprema, prehodi, skupine ventilov ali druge ovire, zaradi česar ni mogoče namestiti podpornikov na tla. Medtem imajo nekateri cevovodi velikega premera toplotne premike, ki presegajo 100 mm, nihanje obremenitve običajnih spremenljivih vzmetnih nosilcev pa bo povzročilo, da bo napetost v cevovodu presegla dovoljene meje.

Krivulja obremenitev-premik, pridobljena s tipskim preskusom konstantne vzmetne podpore/obešala. Vodoravna os predstavlja premik, navpična os pa obremenitev. Krivulja ostane približno vodoravna čez polni delovni hod, kar dokazuje, da podporna sila ostane v bistvu konstantna, ko se cevovod upogiba zaradi toplotnega raztezanja in krčenja.

Ta tipski preskus preverja konstantnost obremenitve, stabilnost pri polnem hodu in zanesljivost delovanja konstantnih vzmetnih enot. Vse proizvodne enote so predmet kalibracije obremenitve pred odpremo, pri čemer je odstopanje obremenitve nadzorovano znotraj ±6 % v skladu z ANSI/MSS‑SP‑58‑2018 in NB/T47038‑2013.

Ti izdelki so uporabni za industrijske cevne sisteme z velikim toplotnim premikom, vključno s cevovodi za glavno paro in drugimi cevmi za visoke temperature in visokim pritiskom.

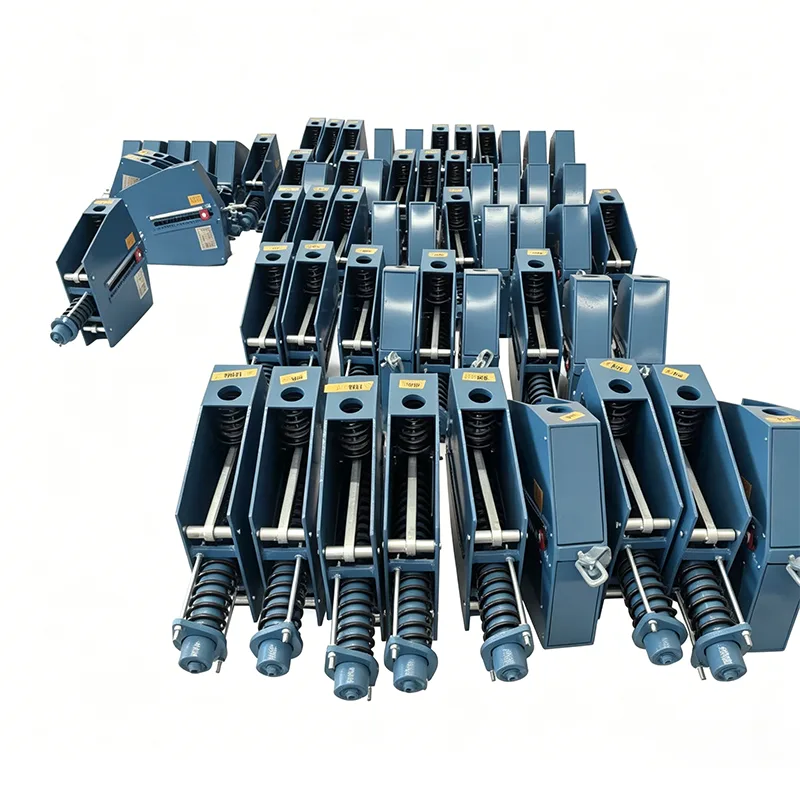

Hanging Constant Spring Support odlično rešuje ta industrijski izziv. Nameščen je z obešanjem na nadzemne jeklene konstrukcije, ne zaseda prostora pod cevovodi, hkrati pa zagotavlja konstantno podporno silo s stopnjo nihanja ≤5 % v celotnem hodu.

Tehnične specifikacije izdelka

Primerjava med načinoma viseče in talne namestitve

Obe metodi namestitve imata svoje uporabne scenarije za različne pogoje na lokaciji, viseče vzmetne podpore pa nudijo nenadomestljive prednosti v prostorsko omejenih okoljih:

Strukturna zasnova, optimizirana izključno za pogoje vzmetenja

Na podlagi splošne zasnove konstantne vzmetne podpore so bile viseče konstantne vzmetne podpore ciljno optimizirane za karakteristike napetosti pri namestitvi vzmetenja:

▶  Kovana integrirana dvižna ušesa: zgornja dvižna ušesa uporabljajo monolitno tehnologijo kovanja brez napak pri varjenju, s čimer dosežejo varnostni faktor 2,5-krat.

▶  Omejevalna naprava proti nihanju: opremljena s prečnimi omejevalnimi strukturami za preprečevanje čezmernega nihanja cevovoda med delovanjem.

▶  Sklop nastavljive obešalne palice: standardne 1–3 m nastavljive obešalne palice za prilagajanje različnim višinam namestitve.

▶  Zasnova zaščite pred padci: Na vseh povezovalnih točkah so nameščeni dvojni varnostni mehanizmi za preprečevanje padcev z velike nadmorske višine.

▶  Vizualni indikator premika: ob strani so nameščene velike plošče z lestvico za enostavno opazovanje stanja delovanja s strani zemeljskega osebja.

Tabela standardnih specifikacij celotne serije

Na voljo je pet standardnih serij visečih vzmetnih opornikov, ki pokrivajo večino industrijskih aplikacijskih zahtev:

Vsi izdelki so skladni s standardi GB/T 17116.2, ANSI/ASME B31.1 in API RP 551.

Izmerjena uspešnost v primerjavi z industrijskimi standardi

Vsi ključni kazalniki učinkovitosti visečih vzmetnih opornikov presegajo zahteve nacionalnih standardov. Vsi podatki izvirajo iz 100-odstotno popolnih inšpekcijskih zapisov našega laboratorija, akreditiranega s strani CNAS:

Sistem nadzora kakovosti, sledljiv v celotnem življenjskem ciklu

Da bi zagotovili absolutno varnost izdelkov, nameščenih na visoki nadmorski višini, dodelimo edinstveno identifikacijsko kodo izdelka vsaki podpori Hanging Constant Spring, kar omogoča sledljivost celotnega življenjskega cikla:

▶  Sledljivost surovin: Vsako serijo jekla spremlja izvirno potrdilo o mlinskem preskusu (MTC), rezultati spektralne analize pa so vezani na identifikacijsko kodo.

▶  Zapisi o proizvodnem procesu: operaterji in časovni žigi za vse kritične procese (varjenje, toplotna obdelava, sestavljanje) so v celoti dokumentirani.

▶  Arhiviranje poročil o inšpekcijskih pregledih: Vsa poročila o inšpekcijskih pregledih so pretvorjena v elektronske datoteke in po njih je mogoče poizvedovati prek spleta prek identifikacijske kode.

▶  Oznaka tovarne: Edinstvena identifikacijska koda, datum proizvodnje in številka inšpektorja so vgravirani na ploščici z imenom izdelka.

▶  Poprodajno sledenje: informacije o namestitvi in ​​delovanju izdelka se sinhrono vnesejo v sistem, kar zagotavlja vseživljenjsko tehnično podporo.

Tipični scenariji uporabe in rezultati

Viseče konstantne vzmetne podpore so bile uspešno uporabljene v več kot 320 industrijskih projektih po vsem svetu, s kumulativnimi dobavami, ki presegajo 180.000 enot. Tipični scenariji vključujejo:

▶  Višinski odseki glavne parovodne in toplovodne pare v elektrarnah

▶  Dvignjeni procesni cevovodi na območjih obratov za rafinerije nafte

▶  Cevovodi na vrhu rezervoarja v sprejemnih terminalih LNG

▶  Obešeni deli cevovodov toplega zraka v plavžih v jeklarnah

▶  Čezrečni in križni nadcestni parovodi v mestih

▶  Cevovodi velikega premera v konvencionalnih otokih jedrske elektrarne

Zagotovimo lahko kopije preteklih projektnih pogodb, poročila lastnika o prevzemu in fotografije delovanja na kraju samem kot dokaz naših zmogljivosti.

Ekskluzivna namestitev in tehnične storitve

Kot odgovor na posebne zahteve višinske montaže za viseče nosilce nudimo ekskluzivne storitve:

▶  Brezplačno načrtovanje namestitvenega vozlišča in izračun obremenitve

▶  Pošiljanje certificiranih inženirjev za uporabo na visoki nadmorski višini za vodenje namestitve na kraju samem

▶  Zagotovitev namenskega orodja za namestitev in varnostne zaščitne opreme

▶  18-mesečno garancijsko obdobje, 6 mesecev dlje od industrijskega standarda

▶  Redni inšpekcijski servisi za zagotavljanje dolgoročnega varnega delovanja izdelkov

Pogosto zastavljena vprašanja (FAQ)

V: Kaj pa, če višina namestitve ni zadostna?

O: Različice kratkih obešalnih palic lahko prilagodimo glede na dejansko višino mesta ali zagotovimo najboljše vgrajene rešitve za namestitev, da povečamo prihranek prostora za namestitev.

V: Kako prilagoditi nosilno obremenitev od tal?

O: Vsi modeli so opremljeni z napravami, ki se prilagajajo tlom. Natančno nastavitev obremenitve je mogoče dokončati s tal z namenskim podaljšanim ključem, s čimer se odpravi potreba po operacijah na visoki nadmorski višini.

V: Kako so izdelki zaščiteni med prevozom?

O: Uporabljamo lesene zaboje po meri z notranjimi oblazinjenimi materiali in pritrdilnimi napravami, da preprečimo deformacijo ojničnega mehanizma med transportom. Vključena je tudi transportna zaklepna naprava, ki zagotavlja, da izdelki prispejo na lokacijo v popolnem stanju.
