Med delovanjem industrijskih cevovodnih sistemov nepravilna izbira podpornih rešitev pogosto vodi do vrste težav:
▶ Prekomerna obremenitev cevovoda: Ko so visokotemperaturni cevovodi podvrženi toplotnemu premiku, spremembe v podporni sili povzročijo pokanje zvara in puščanje spoja
▶ Poškodba vmesnika opreme: Toplotni raztezni pritisk cevovodov se prenaša na občutljivo opremo, kot so črpalke in kompresorji, kar povzroči zamik opreme ali okvaro tesnila
▶ Napaka pri zagozditvi podpore in obešala: nepravilna namestitev in zagon preprečujeta, da bi vzmeti delovale normalno, kar povzroča povešanje in deformacijo cevovoda
▶ Visoki stroški delovanja in vzdrževanja: Pogosto vzdrževanje in zamenjava vplivata na kontinuiteto proizvodnje
Za reševanje teh pogostih industrijskih težav nudimo zrelo rešitev, ki jo je preverilo 14 let inženirske prakse — Stalna vzmetna podpora za cevovod.
Krivulja obremenitev-premik, pridobljena s tipskim preskusom konstantne vzmetne podpore/obešala. Vodoravna os predstavlja premik, navpična os pa obremenitev. Krivulja ostane približno vodoravna čez polni delovni hod, kar dokazuje, da podporna sila ostane v bistvu konstantna, ko se cevovod upogiba zaradi toplotnega raztezanja in krčenja.
Ta tipski preskus preverja konstantnost obremenitve, stabilnost pri polnem hodu in zanesljivost delovanja konstantnih vzmetnih enot. Vse proizvodne enote so predmet kalibracije obremenitve pred odpremo, pri čemer je odstopanje obremenitve nadzorovano znotraj ±6 % v skladu z ANSI/MSS‑SP‑58‑2018 in NB/T47038‑2013.
Ti izdelki so uporabni za industrijske cevne sisteme z velikim toplotnim premikom, vključno s cevovodi za glavno paro in drugimi cevmi za visoke temperature in visokim pritiskom.
| Tabela specifikacij obešalnika s konstantno vzmetjo | Primer |
| Model / serija | PH, LH, CA, CS, TH |
| Nosilnost (delovanje) | 0,1 kN - 500 kN |
| Skupno potovanje | 50 mm, 100 mm, 200 mm, 400 mm |
| Dejansko potovanje | Do 600 mm |
| Odstopanje obremenitve (toleranca) | ±5 % (standardno) / ±3 % (visoka prec.) |
| Položaj namestitve | Vodoravno/navpično |
| Zaključek ohišja | Vroče pocinkano/epoksi |
| Delovna temp. | -20 °C do +80 °C (okolje) |
| Material vzmeti | 60Si2Mn / 50CrVA |
| Območje nastavitve obremenitve | ±10% (prilagoditev polja) |

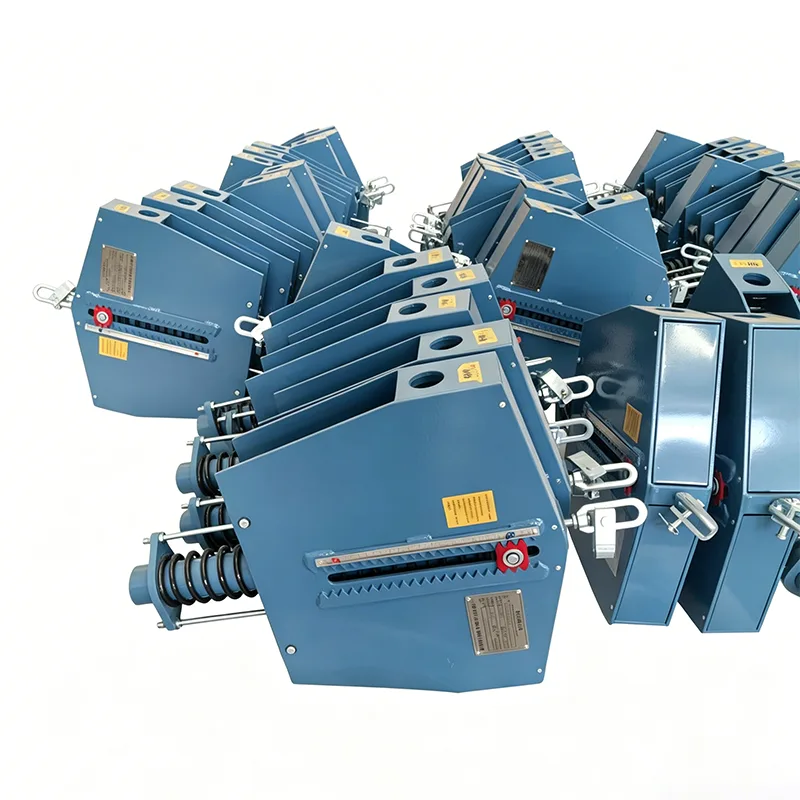

Podpora s konstantno vzmetjo za cevovod je podporna naprava s konstantno silo osnovnega tipa, posebej zasnovana za spodnjo podporo cevovodov, primerna za delovne pogoje, kjer nad cevovodom ni prostora za dviganje in je potrebna podpora od temelja ali ploščadi navzgor.
Za razliko od tipov obešalnikov je vzmetna podpora s konstantno silo nameščena neposredno na jeklene nosilce, betonske temelje ali nosilne jeklene konstrukcije in povezana z dnom cevovoda preko podnožja. Skozi celoten proces navpičnega toplotnega premika cevovoda vedno oddaja stabilno podporno silo s hitrostjo spremembe obremenitve, nadzorovano znotraj ±5 %, kar v bistvu odpravlja dodatne napetosti, ki jih povzroča toplotni premik.
Od svoje ustanovitve leta 2012 je Yangzhou Tianshun Pipeline Technology zagotovila več deset tisoč kompletov podpornih izdelkov za cevovode za energetske in petrokemične projekte v več kot 40 državah po vsem svetu, pri čemer je pridobila bogate izkušnje z uporabo na kraju samem.
V skladu z industrijskim standardom NB/T 47038—2019 Vzmetne podpore in obešala s konstantno silo, v kombinaciji z izkušnjami inženirske prakse, so izbirna merila naslednja:
|
Sodni pogoj |
Priporočena rešitev |
|
Navpični toplotni premik cevovoda > 12 mm |
Dajte prednost vzmetnim podporam in obešalnikom s konstantno silo |
|
Navpični toplotni premik cevovoda ≤ 12 mm |
Vzmeti s spremenljivo silo in obešala so neobvezna |
|
Zahtevana stopnja spremembe obremenitve ≤ 6 % |
Izbrati je treba vzmetne podpore in obešala s konstantno silo |
|
Povezan z občutljivo opremo (parne turbine, črpalke, kompresorji) |
Izbrati je treba vzmetne podpore in obešala s konstantno silo |
|
Brez dvižnega prostora nad cevovodom |
Izberite stalno vzmetno podporo za cevovod (podpora osnovnega tipa) |
|
Nosilci jeklene konstrukcije nad cevovodom |
Vzmeti s konstantno silo so neobvezne |
▶ Delovna obremenitev cevovoda (vključno s težo cevovoda, medija in izolacijske plasti)
▶ Vrednost navpičnega toplotnega premika cevovoda iz hladnega v vroče stanje
▶ Razpon temperature delovnega okolja
▶ Omejitve prostora za namestitev na kraju samem
▶ Zahteve izvedbenih standardov (nacionalni standard / kemijski standard / standard moči)
|
Parameter Kategorija |
Tehnični indikatorji |
Opombe |
|
Razpon obremenitve |
0,5 kN ~ 800 kN |
Prilagodljive specifikacije za super velike obremenitve |
|
Območje premika |
50 mm ~ 400 mm |
Priporočena je 20-odstotna rezerva odmika |
|
Konstantnost obremenitve |
≤±5% |
Preseganje zahtev nacionalnega standarda ≤6 % |
|
Delovna temperatura |
-20 ℃ ~ 450 ℃ |
Prilagodljiv za posebne delovne pogoje |
|
Območje nastavitve obremenitve |
±10 % |
Na voljo fina nastavitev na mestu |
|
Vrsta namestitve |
Podpora osnovnega tipa |
Spodnja namestitev koreninjenja |
|
Izvedbeni standardi |
NB/T 47038, HG/T 20644, GB/T 17116 |
Lahko sledi standardom, ki jih določi stranka |
|
Vzmetni material |
Vzmetno jeklo 60Si2MnA |
Postopek vakuumske toplotne obdelave |
|
Material lupine |
Konstrukcijsko jeklo Q345B |
Integralno varilno oblikovanje |
|
Primerjalni element |
Vzmetna podpora s konstantno silo |
Podpora vzmeti s spremenljivo silo |
Toga fiksna podpora |
|
Stopnja spremembe obremenitve |
≤±5% |
15%~25% |
100 % (brez kompenzacije premika) |
|
Veljavni premik |
>12 mm, največ 500 mm |
≤50 mm |
0 (brez premika) |
|
Vpliv na napetost v cevovodu |
Skoraj brez dodatnega stresa |
Določen dodatni stres |
Močna koncentracija stresa |
|
Zaščita opreme |
Najboljši, najmanjši potisk |
Povprečje |
Slabo, potisk se neposredno prenaša |
|
Strukturna kompleksnost |
Relativno visoko |
Enostavno |
Najenostavneje |
|
Stroški nabave |
Relativno visoko |
Srednje |
Najnižja |
|
Stroški celotnega življenjskega cikla |
Najnižja (brez vzdrževanja, dolga življenjska doba) |
Srednje |
Najvišje (pogosto vzdrževanje) |
|
Priporočeni scenariji |
Visokotemperaturni in visokotlačni cevovodi na velike razdalje, povezava občutljive opreme |
Cevovodi srednjega in majhnega premera pri splošni temperaturi |
Kratki cevovodi brez toplotnega odmika |
Čeprav so začetni stroški nabave podpore s stalno vzmetjo za cevovod razmeroma visoki, so z vidika celotnega življenjskega cikla več kot 10 let njeni celoviti stroški boljši od drugih rešitev zaradi funkcije brez vzdrževanja, visoke zanesljivosti in nizke stopnje napak.
▶ Vsa vzmetna jekla so iz velikih domačih jeklarn s certifikati materiala
▶ Testiranje trdote in ponovni pregled sestave se izvajata pred vsako serijo vzmetnih materialov v skladišču
▶ Materiali za varjenje se ujemajo z osnovno kovino in prestanejo kvalifikacijo postopka varjenja
▶ Vzmeti so po navijanju podvržene vakuumski toplotni obdelavi, da se odpravi notranja napetost
▶ Vsaka vzmet je posamično testirana z obremenitvijo, s posnetimi krivuljami obremenitve in premika
▶ Preskus polnega hoda se izvede po popolni montaži, da se zagotovi konstantnost v skladu s standardi
▶ Površinska protikorozijska obdelava: peskanje, odstranjevanje rje + epoksi temeljni premaz, bogat s cinkom + zaključni premaz
Vsaka stalna vzmetna podpora za cevovod opravi naslednje preglede pred dostavo z izdanimi poročili:
▶ Pregled videza in dimenzij
▶ Preskus konstantne obremenitve pri polnem hodu
▶ Test delovanja zaklepne naprave
▶ Kalibracija indikatorja premika
|
Težava na mestu |
Možen vzrok |
rešitev |
|
Nenormalen hrup iz podpore med premikanjem cevovoda |
Trenje med valjem in vodilom |
Redno nanašajte mast |
|
Dejanska prostornina ni v skladu z zasnovo |
Odstopanje izračuna napetosti v cevovodu |
Obremenitev na kraju samem je mogoče natančno nastaviti v območju ±10 % |
|
Prekomerno stiskanje vzmeti |
Nepravilna izbira ali preobremenitev |
Ponovno izračunajte obremenitev in zamenjajte ujemajoči se model |
|
Podpora za deformacijo baze |
Nezadostna moč koreninjenja temeljev |
Okrepite temelj ali povečajte podporno površino |
|
Huda korozija |
Močna okoljska korozivnost |
Izberite material iz nerjavečega jekla ali dodajte protikorozijsko prevleko |
1. Tehnično svetovanje: strokovna prodajna ekipa nudi predloge za izbiro na podlagi parametrov vašega cevovoda
2. Potrditev sheme: Izdaja specifikacij izdelkov in ponudb, potrditev tehničnih zahtev in časa dostave
3.Proizvodnja in izdelava: izdelava po naročilih, med postopkom so na voljo povratne informacije o napredku proizvodnje
4. Inšpekcija tovarne: popolna inšpekcija s priloženimi poročili o preskusih in potrdili o kvalifikaciji
5.Logistika in dostava: 7-15 dni dostave za običajne modele, izdelki po meri dostavljeni v skladu z dogovorjenim ciklom
6. Poprodajna podpora: zagotovite navodila za namestitev, odgovorite na težave s kakovostjo izdelka v 24 urah
Yangzhou Tianshun Pipeline Technology se vedno drži poslovne filozofije "stabilne kakovosti, profesionalne storitve". Naši izdelki so stabilno delovali v inženirskih projektih v več kot 40 državah, vključno z Združenimi državami, Združenim kraljestvom, Brazilijo, Singapurjem in Južno Afriko. Izbira podpore s stalno vzmetjo za cevovod pomeni izbiro zanesljive rešitve za podporo cevovoda, ki jo je preverila svetovna inženirska praksa.
