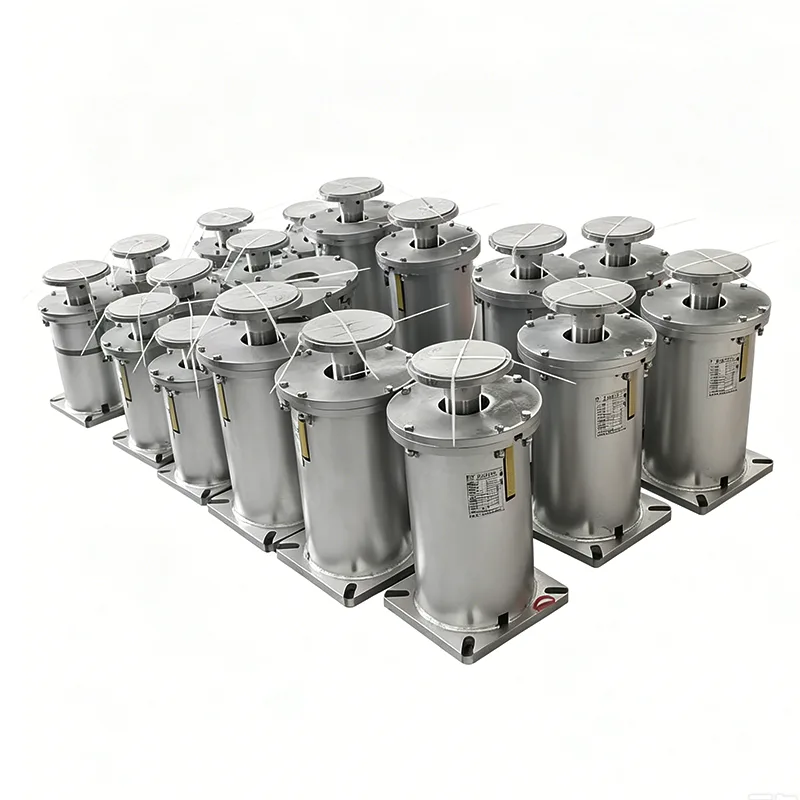

Spremenljiva vzmetna podpora za cevovodje bistvena komponenta za industrijske cevne sisteme, ki doživljajo navpično premikanje zaradi toplotnega raztezanja, krčenja, vibracij ali spreminjajočih se delovnih pogojev.Tianshunproizvaja standardizirane in prilagojene rešitve za podporo vzmeti, zasnovane za uravnoteženje obremenitev cevovodov, prilagajanje nadzorovanih premikov in pomoč pri zaščiti povezane opreme v zahtevnih aplikacijah, kot so elektrarne, petrokemični obrati, naftni in plinski sistemi ter projekti čiščenja vode.
Pravilno zasnovan podporni sistem cevi mora storiti več kot nositi statično težo cevovoda. Industrijske cevi se lahko premikajo, ko se spreminjajo temperature in delovni pogoji, kar ustvarja dodatne sile na nosilcih, šobah opreme, ventilih, prirobnicah in strukturnih povezavah. Podpora s spremenljivo vzmetjo za cevovod uporablja elastične lastnosti vzmeti za zagotavljanje neprekinjene podpore, hkrati pa omogoča nadzorovano navpično gibanje. Ta članek pojasnjuje njegovo načelo delovanja, ključne komponente, tehnične specifikacije, aplikacije, dejavnike izbire in vidike proizvodnje, s čimer pomaga inženirjem in industrijskim kupcem razumeti, kdaj je spremenljiva vzmetna podpora ustrezna rešitev.
Kazalo
- Kaj je spremenljiva vzmetna podpora za cevovod?
- Zakaj je potrebna podpora spremenljive vzmeti?
- Kako deluje spremenljiva vzmetna podpora?
- Katere so ključne tehnične specifikacije?
- Katere so glavne komponente?
- Katere so glavne prednosti?
- Kje se uporablja spremenljiva vzmetna podpora?
- Kako izbrati pravo vzmetno oporo?
- Zakaj je kakovost izdelave pomembna?
- Kako se primerja z drugimi nosilci za cevi?
- Pogosto zastavljena vprašanja
- Zaključek
Kaj je spremenljiva vzmetna podpora za cevovod?
Spremenljiva vzmetna podpora za cevovod je elastična mehanska podpora, zasnovana za prenašanje teže cevovoda, hkrati pa se prilagaja navpičnemu premikanju. Namesto popolne omejitve gibanja cevovoda uporablja vzmetni mehanizem za zagotavljanje podporne sile, ki se spreminja glede na upogib vzmeti.
Ta oblika je še posebej uporabna za industrijske cevovode, ki so izpostavljeni temperaturnim nihanjem. Na primer, cev za paro se lahko premika navpično, ko se segreje med delovanjem in se skrči po zaustavitvi. Toga podpora lahko omeji to gibanje in prenese neželene sile na cevni sistem. Spremenljiva vzmetna podpora zagotavlja nadzorovano prožnost, medtem ko še naprej prenaša zahtevano obremenitev.
Tianshun proizvaja izdelke za podporo cevovodom od leta 2012 in poroča o dobavi več kot 800.000 kompletov za industrijske projekte po vsem svetu. Njegov obseg spremenljive podpore za vzmeti vključuje več konfiguracij, nosilnosti, možnosti potovanja in prilagojene rešitve za različne inženirske zahteve.
Zakaj je potrebna podpora spremenljive vzmeti?
Inženiring cevovodov vključuje ravnovesje med strukturno podporo in nadzorovanim gibanjem. Cevovod mora ostati ustrezno podprt, ne da bi pri tem povzročil čezmerne sekundarne napetosti, ko se njegov položaj med delovanjem spremeni.
- Toplotno gibanje:Omogoča nadzorovan navpični premik, ki ga povzročata ogrevanje in hlajenje.
- Porazdelitev obremenitve:Ohranja stalno podporo za cevi in pripadajoče komponente.
- Obvladovanje stresa:Pomaga zmanjšati čezmerne sile, ki se prenašajo na povezano opremo.
- Nadzor vibracij:Zagotavlja elastičen podporni mehanizem za delovanje cevnih sistemov.
- Zaščita opreme:Pomaga zmanjšati neželeno obremenitev okoli občutljivih šob, prirobnic in priključkov.
- Inženirska fleksibilnost:Izberete lahko različne konfiguracije glede na pogoje namestitve.
Pravilna izbira mora temeljiti na dejanskih inženirskih parametrih in ne le na premeru cevi. Teža cevovoda, delovna temperatura, navpični premik, položaj vgradnje in razpoložljivi strukturni prostor vplivajo na izbiro podpore.
Kako deluje spremenljiva vzmetna podpora?
Osnovni princip delovanja temelji na elastičnem obnašanju vzmeti. Ko se cevovod premakne navpično, se vzmet upogiba in ustrezno se spremeni njena podporna sila. To omogoča, da podpora sledi gibanju cevovoda, medtem ko še naprej prenaša obremenitev.
Ko se podprti cevovod premakne navzdol, se vzmet dodatno stisne in njena podporna sila se poveča. Ko se cevovod premika navzgor, se stiskanje vzmeti zmanjša in podporna sila se zmanjša. Nastala sprememba obremenitve je nadzorovana znotraj načrtovanega delovnega območja.
Zaradi te lastnosti so spremenljive vzmetne podpore primerne za sisteme, kjer se pričakuje navpično toplotno gibanje, vendar je sprejemljiva določena količina variacije obremenitve. Pri aplikacijah, ki zahtevajo izjemno nizko variacijo podporne sile v velikem razponu hoda, lahko inženirji namesto tega razmislijo o stalni vzmetni podpori.
Katere so ključne tehnične specifikacije?
Tehnične specifikacije je treba uskladiti z dejansko zasnovo cevi. Tianshun ponuja več konfiguracij, namenjenih pokrivanju različnih industrijskih pogojev delovanja.
| Specifikacija | Tipičen obseg ali možnost | Inženirski namen |
|---|---|---|
| Konfiguracija podpore | Vrsta A, B, C, D, E, F, G | Zagotavlja fleksibilnost namestitve |
| Velikost pomladi | št. 0–št. 22 | Ustreza različnim zahtevam glede obremenitve |
| Potovalni razpon | 30, 60, 90, 120, 180 mm | Omogoča različne navpične premike |
| Delovna obremenitev | 0,2–400 kN | Podpira različne obremenitve cevovoda |
| Smer gibanja | Navzgor / navzdol | Ujema se s pričakovanim toplotnim odmikom |
| Variabilnost obremenitve | ≤25 % standardno | Nadzoruje spremembo podporne sile |
| Material ohišja | Ogljikovo jeklo Q235/Q355 | Zagotavlja strukturno moč |
| Površinska obdelava | Vroče pocinkano/barvano | Izboljša okoljsko obstojnost |
Ker se delovni pogoji razlikujejo od enega projekta do drugega, je treba te vrednosti obravnavati kot izbirne reference in ne kot nadomestilo za inženirske izračune, specifične za projekt.
Katere so glavne komponente?
Spremenljiva vzmetna podpora običajno združuje več mehanskih komponent v en krmiljen podporni sklop. Vsak del prispeva k zanesljivemu delovanju in namestitvi.
- Vijačna vzmet:Primarni elastični element, ki ustvarja podporno silo.
- Zgornja in spodnja povezovalna plošča:Povežite nosilec s sklopom cevovoda in strukturnimi elementi.
- Indikator obremenitve:Zagotavlja informacije o položaju vzmeti, obremenitvi ali premiku.
- Zaklepna naprava:Pomaga pri varovanju vzmeti med transportom, namestitvijo in zagonom.
- Zaščitno ohišje:Pomaga zaščititi vzmetni mehanizem pred prahom, deževnico in okoljskimi onesnaževalci.
Za zahtevne industrijske projekte je treba pri izbiri komponent upoštevati delovno temperaturo, izpostavljenost koroziji, pogoje obremenitve, zahteve glede vzdrževanja in okolje namestitve.
Katere so glavne prednosti?
Glavna prednost spremenljive vzmetne podpore za cevovod je njena zmožnost kombiniranja podpore obremenitvi z nadzorovanim navpičnim gibanjem. Zaradi tega je praktična izbira za številne toplotno aktivne cevne sisteme.
- Nadzorovan toplotni premik:Vzmetni mehanizem sledi navpičnemu gibanju cevi, ne da bi popolnoma zadržal cevovod.
- Predvidljiva sprememba obremenitve:Podporna sila se spreminja glede na upogib vzmeti znotraj projektiranega območja.
- Širok izbor specifikacij:Različne velikosti vzmeti in razponi hoda omogočajo inženirjem, da zmogljivost podpore prilagodijo zahtevam projekta.
- Prilagodljiva namestitev:Več konfiguracij podpore je mogoče prilagoditi različnim strukturnim ureditvam.
- Udobje vzdrževanja:Modularne komponente lahko poenostavijo pregled, zamenjavo in servisiranje.
- Prilagajanje:Za nestandardne projekte je mogoče upoštevati posebne zahteve glede obremenitev, premikov, materialov ali dimenzij.
Kje se uporablja spremenljiva vzmetna podpora?
Spremenljive vzmetne podpore se običajno upoštevajo pri industrijskih cevovodnih sistemih, kjer med običajnim delovanjem pride do navpičnega gibanja. Tipične aplikacije vključujejo:
- Cevovodi za paro in napajalno vodo v termoelektrarnah
- Sistemi za kondenzat in pomožne cevi
- Petrokemični procesni cevovodi
- Priključni cevovodi izmenjevalnika toplote
- Sistemi za transport nafte in plina
- Kompresorske postaje za zemeljski plin in ventilske komore
- Omrežja centralnega ogrevanja
- Naprave za čiščenje vode in odpadne vode
- Ladijski in morski cevovodni sistemi
Na primer, v visokotemperaturni procesni liniji lahko ponavljajoče se segrevanje in hlajenje povzroči spremembo višine cevi. Pravilno izbrane vzmetne podpore lahko sprejmejo to gibanje, hkrati pa ohranijo podporo za cevovod v celotnem delovnem ciklu.
Kako izbrati pravo vzmetno oporo?
Pravilna izbira se začne z natančnimi podatki o projektu. Nakup vzmetne podpore, ki temelji samo na nazivni velikosti cevi, lahko povzroči neprimerno nosilnost ali razpon gibanja.
Inženirji in kupci morajo pripraviti naslednje informacije, preden zahtevajo ponudbo:
- Delovna obremenitev cevovoda
- Nameščena ali hladna obremenitev
- Delovna ali vroča obremenitev
- Pričakovani navpični premik
- Smer gibanja
- Delovna temperatura
- Teža cevovoda in izolacije
- Mesto namestitve in razpoložljivi prostor
- Potreben material in površinska obdelava
- Veljavni projektni standardi in dokumentacija
Zagotavljanje popolnih informacij omogoča profesionalnemu dobavitelju spremenljive vzmeti, da priporoči ustrezno konfiguracijo in se izogne nepotrebnemu preoblikovanju med namestitvijo.
Zakaj je kakovost izdelave pomembna?
Delovanje vzmetne podpore je močno odvisno od natančnosti vzmeti, kakovosti materiala, dimenzijske skladnosti, kalibracije obremenitve in kakovosti sestavljanja. Zato je nadzor proizvodnje pomemben, ko podpora postane del kritičnega industrijskega cevnega sistema.
Tianshun navaja, da njegov proizvodni proces vključuje pregled surovin, CNC izdelavo vzmeti, testiranje delovanja vzmeti, pregled dimenzij končnega izdelka, kalibracijo obremenitve in pregled pred dostavo. Njegov sistem vodenja kakovosti ima certifikat ISO 9001:2015, medtem ko podjetje navaja, da so njegovi izdelki skladni z mednarodnimi standardi, vključno z zahtevami CE in API.
Pri velikih industrijskih naročilih bi morali kupci razmisliti tudi o tem, ali lahko proizvajalec zagotovi ustrezne zapise o inšpekcijskih pregledih, podatke o obremenitvi, dokumentacijo o materialu, informacije o dimenzijah in tehnično podporo. Ti dokumenti lahko olajšajo sledljivost namestitve, zagona in prihodnjega vzdrževanja.
Kako se primerja z drugimi nosilci za cevi?
Spremenljive vzmetne podpore niso namenjene zamenjavi vseh vrst cevnih podpor. Ustrezna rešitev je odvisna od količine gibanja cevovoda in sprejemljive variacije podporne sile.
| Primerjalni faktor | Podpora spremenljive vzmeti | Toga cevna podpora | Stalna vzmetna podpora |
|---|---|---|---|
| Navpično gibanje | Omogoča nadzorovano gibanje | Na splošno omejuje gibanje | Omogoča večje gibanje |
| Sprememba obremenitve | Zmerno | Lahko se močno spremeni z zadrževalnimi pogoji | Zelo nizko |
| Tipična uporaba | Splošni toplotni premik | Minimalni premik | Velik odmik ali občutljivi sistemi |
| Strukturna kompleksnost | Srednje | Nizka | višje |
| Raven stroškov | Srednje | Na splošno nižje | Na splošno višje |
Ključno razlikovanje je razmerje med gibanjem in podporno silo. Spremenljiva vzmetna podpora omogoča spreminjanje podporne sile v določenem razponu, medtem ko je stalna vzmetna podpora zasnovana tako, da vzdržuje veliko bolj dosledno podporno silo v celotnem območju premikanja.
Pogosto zastavljena vprašanja
Kaj je glavna funkcija spremenljive vzmetne podpore za cevovod?
Njegova glavna funkcija je podpora obremenitvam cevovoda, hkrati pa omogoča nadzorovano navpično gibanje, ki ga povzročajo toplotna ekspanzija, krčenje, vibracije ali spreminjanje delovnih pogojev.
Kdaj je treba uporabiti variabilno vzmetno oporo namesto toge opore?
Če se mora cevovod med delovanjem premikati navpično, je treba razmisliti o podpori s spremenljivo vzmetjo. Toga opora je na splošno bolj primerna, kjer je gibanje minimalno in je omejitev sprejemljiva.
Kakšna je razlika med spremenljivimi in konstantnimi vzmetnimi nosilci?
Spremenljiva vzmetna podpora spreminja svojo podporno silo, ko se vzmet upogiba. Konstantna vzmetna podpora je zasnovana tako, da vzdržuje bolj skoraj konstantno podporno silo v celotnem določenem razponu gibanja, zaradi česar je uporabna za aplikacije, kjer je treba zmanjšati spreminjanje obremenitve.
Katere podatke potrebujete pri naročilu variabilne vzmetne podpore?
Pomembne informacije običajno vključujejo delovno obremenitev, hladno obremenitev, vročo obremenitev, navpični premik, smer gibanja, delovno temperaturo, pogoje namestitve, razpoložljiv prostor, zahteve glede materialov in veljavne inženirske standarde.
Ali lahko Tianshun zagotovi prilagojene rešitve za podporo vzmeti?
ja Tianshun ponuja standardizirane izdelke in rešitve po meri za posebne nosilnosti, zahteve glede potovanja, dimenzije, omejitve namestitve, materiale in zahteve glede površinske obdelave.
Zaključek
Pravilno izbranaSpremenljiva vzmetna podpora za cevovodlahko zagotovi praktično ravnovesje med podporo obremenitvi cevovoda in nadzorovanim toplotnim gibanjem. Z omogočanjem navpičnega premika ob ohranjanju predvidljive podporne sile lahko pomaga pri obvladovanju napetosti v cevovodih in zaščiti priključeno opremo pri proizvodnji električne energije, petrokemičnih, naftnih in plinskih, čistilnih vodah in drugih industrijskih aplikacijah. Najprimernejši model je treba vedno izbrati glede na dejansko obremenitev, premik, temperaturo, namestitev in konstrukcijske zahteve. S standardiziranimi konfiguracijami, zmožnostmi prilagajanja, postopki nadzora kakovosti in tehnično podporo lahko Tianshun zagotovi rešitve za podporo vzmeti za široko paleto projektov industrijskih cevovodov. Če načrtujete nov cevovodni sistem, zamenjavo obstoječih nosilcev ali ocenjujete prilagojeno rešitev vzmetne podpore,kontaktirajte nasz vašimi tehničnimi zahtevami za razpravo o ustrezni konfiguraciji izdelka in ponudbi.
