Vzmetna opora za obešalnikima ključno vlogo pri nadzoru teže cevi, toplotnega gibanja in vibracij v zahtevnih industrijskih cevovodnih sistemih. Tianshun ponuja zasnovane rešitve za vzmetne obešalnike z nosilnostjo od 10 N do 100.000 N in zmožnostmi premika do 200 mm, ki podpirajo aplikacije v energetskih, petrokemičnih, LNG, rafinerijskih, ogrevalnih, farmacevtskih in živilskopredelovalnih obratih.
Pravilno izbrana podpora vzmetnega obešala omogoča varno premikanje cevnega sistema ob spremembi delovne temperature, hkrati pa ohranja nadzorovano navpično podporo. V nasprotju s togimi obešalniki lahko vzmetni sistemi prenesejo toplotno raztezanje in krčenje, učinkoviteje porazdelijo obremenitve in pomagajo zmanjšati napetost, ki se prenaša na cevi in povezano opremo. Tianshun izdeluje vzmetne obešalne sklope z uporabo vzmetnih jekel, kot sta 60Si2MnA in 50CrVA, z možnostmi ohišij iz ogljikovega jekla, zaščitnih premazov, prilagojenih povezav in zahtev glede obremenitev in premikov, specifičnih za projekt. Razumevanje strukture, principa delovanja, specifikacij, zahtev za testiranje in pogojev uporabe je bistveno pri izbiri podpore za industrijski cevovod.
Kazalo
Kaj je vzmetna podpora za obešalnik?
Kako deluje vzmetna podpora za obešalnik?
Katere so glavne prednosti delovanja?
Katere tehnične parametre bi morali inženirji preveriti?
Kje se uporabljajo nosilci za vzmetne obešalnike?
Spremenljiva proti stalni vzmetni podpori
Kako se preizkušajo nosilci vzmetnih obešalnikov?
Pridobite prilagojeno rešitev vzmetnega obešalnika

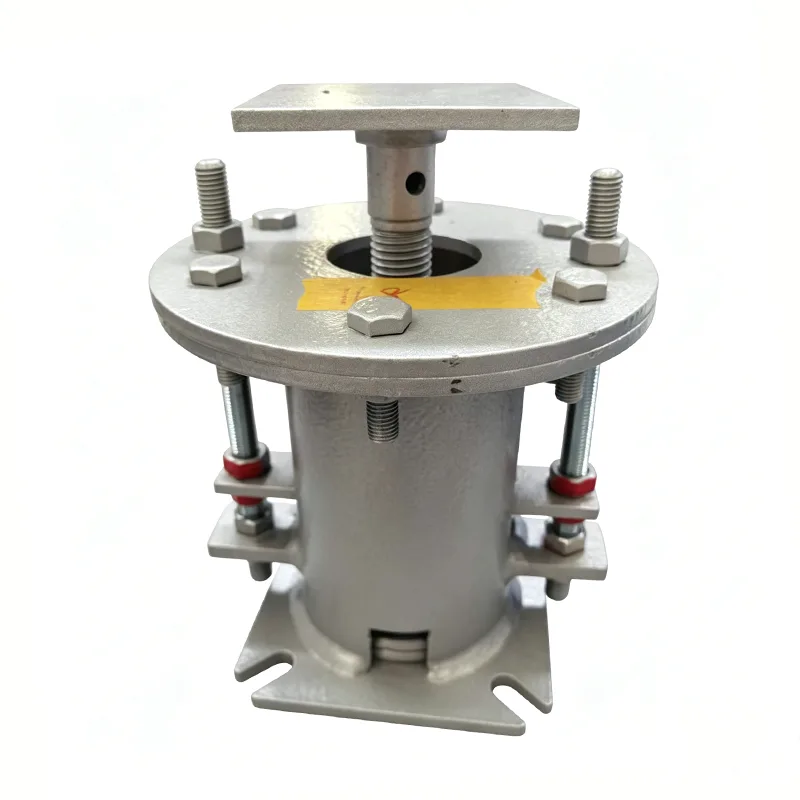

Kaj je vzmetna podpora za obešalnik?
Podpora za vzmetno obešalo je mehanska podpora za cevovode, zasnovana za prenašanje teže cevovoda, hkrati pa omogoča nadzorovano navpično gibanje. Uporablja elastično obnašanje vzmeti, da se prilagodi gibanju, ki ga povzročajo temperaturne spremembe, delovne obremenitve in drugi pogoji delovanja.
Ko se procesna cev segreje, se lahko razširi in premakne iz hladnega položaja. Ko se ohladi, se cev skrči. Toga podpora lahko omeji to gibanje in povzroči dodatno obremenitev cevi. Pravilno zasnovano vzmetno obešalo zagotavlja podporno silo, hkrati pa omogoča, da se cev premika v predvidenem obsegu gibanja.
Zaradi tega so vzmetne podpore še posebej uporabne za parne vode, visokotemperaturne procesne cevovode, sisteme za proizvodnjo električne energije, petrokemične obrate, rafinerije in druge naprave, kjer je treba pri načrtovanju napetosti v cevi upoštevati toplotni premik.
Za inženirje projekta podpora ne bi smela biti izbrana zgolj glede na nazivno velikost cevi. Oceniti je treba obratovalno obremenitev, vroče in hladne obremenitve, pričakovano premikanje, smer namestitve, temperaturo, priključne mere in veljavne konstrukcijske standarde.
Kako deluje vzmetna podpora za obešalnik?
Osnovno načelo delovanja je preprosto: vzmetni sklop ustvarja nadzorovano podporno silo, hkrati pa omogoča navpični premik cevi.
- Obremenitev cevi se prenese:Obešalo prenese del teže in delovne obremenitve cevi na nosilno konstrukcijo.
- Temperaturne spremembe povzročajo gibanje:Ko se cevovod segreje ali ohlaja, toplotno raztezanje ali krčenje povzroči navpično gibanje.
- Pomlad odgovarja:Vzmet se stisne ali razširi glede na smer in velikost gibanja.
- Gibanje ostane nadzorovano:Nosilec se prilagodi načrtovanemu odmiku, namesto da bi cev potisnil v fiksen položaj.
- Obremenitev je porazdeljena:Pravilna izbira podpore pomaga preprečiti čezmerno lokalizirano obremenitev na nosilcih cevi in povezani opremi.
Pri praktični zasnovi cevi vzmetno obešalo deluje kot del večjega podpornega sistema. Cevni čevlji, togi nosilci, vodila, sidra in drugi sestavni deli se lahko uporabljajo skupaj v skladu z analizo napetosti v cevovodu in zahtevami projekta.
Katere so glavne komponente?
Zanesljivost vzmetnega obešalnika je odvisna od interakcije med njegovim vzmetnim sklopom, ohišjem, mehanizmom za prilagajanje in povezovalno strojno opremo. Tipična konfiguracija vključuje naslednje komponente:
| Komponenta | Primarna funkcija | Tipičen material ali lastnost |
|---|---|---|
| Pomladna montaža | Zagotavlja nadzorovano podporno silo in omogoča gibanje | Vzmetno jeklo 60Si2MnA ali 50CrVA |
| Ohišje | Ščiti in pozicionira vzmetni sklop | Ogljikovo jeklo Q235B ali Q345B |
| Nastavitveni vijak | Omogoča prilagajanje obremenitve in višine med montažo | Projektno specifična jeklena konstrukcija |
| Palice za obešalnike in dodatki | Povezuje podporo s cevovodom in konstrukcijo | Izbrano glede na zahteve projekta |
| Indikator premika | Prikazuje dejanski položaj gibanja | Jasno vidna kalibrirana indikacija |
Priključne dimenzije in pribor je mogoče prilagoditi, kadar standardne konfiguracije ne ustrezajo pogojem namestitve. To je še posebej pomembno pri projektih nadgradnje ali zapletenih cevnih stojalih, kjer je razpoložljiv prostor za namestitev omejen.
Katere so glavne prednosti delovanja?
Kompenzacija toplotnega gibanja
Glavna prednost je sposobnost prilagajanja navpičnega gibanja cevi, ki ga povzročajo temperaturne spremembe. Tianshun standardne zasnove vzmetnih obešalnikov lahko zagotovijo nazivne možnosti pomika 50, 80, 120, 150 in 200 mm, odvisno od izbrane konfiguracije.
Podpora za nadzorovano obremenitev
Industrijski cevovodi lahko med delovanjem postanejo bistveno težji zaradi procesnih tekočin, izolacije in spreminjajočih se delovnih pogojev. Pravilno določen vzmetni sklop pomaga ohranjati nadzorovano podporo v celotnem delovnem ciklu.
Zmanjšan prenos vibracij
Razporeditve, podprte z vzmetmi, lahko pomagajo zmanjšati neposredni prenos vibracij cevi na strukturne elemente. To je lahko koristno pri vrteči se opremi, parnih sistemih, procesni opremi in drugih napravah, kjer je pomemben nadzor vibracij.
Prilagodljivost namestitve
Mehanizmi za prilagajanje omogočajo monterjem, da natančno prilagodijo položaj podpore in obremenitev med namestitvijo. To lahko poenostavi poravnavo polja v primerjavi s popolnoma togo podporno ureditvijo.
Prilagodljivost različnim projektom
Sklope vzmetnih obešalnikov je mogoče oblikovati glede na različne obremenitve, zahteve glede potovanja, materiale, vrste povezav in okoljske pogoje. Tianshun ponuja tudi prilagojene rešitve za posebne zahteve glede obremenitev, premikov, temperature in povezav.
Katere tehnične parametre bi morali inženirji preveriti?
Preden naročite vzmetno obešalo, bi morali inženirji ugotoviti dejanske pogoje delovanja in ne izbrati enote samo glede na premer cevi. Naslednje specifikacije so še posebej pomembne:
| Parameter | Referenčno območje Tianshun | Zakaj je pomembno |
|---|---|---|
| Delovna obremenitev | 10 N–100.000 N | Določa potrebno nosilno zmogljivost |
| Nazivna prostornina | 50–200 mm | Prilagoditi se mora pričakovanemu gibanju cevi |
| Delovna temperatura | -20°C do +450°C | Vpliva na izbiro materiala in vzmeti |
| Vzmetni material | 60Si2MnA / 50CrVA | Podpira mehanske lastnosti in zmogljivost proti utrujenosti |
| Material ohišja | Q235B / Q345B | Zagotavlja strukturno zaščito in podporo |
| Površinska obdelava | Epoksi cinkov premaz / vroče cinkanje | Izboljša zaščito pred korozijo |
| Veljavni standardi | ANSI/HG 20644, GB/T 17116, DIN 2545 | Pomaga uskladiti izdelek s specifikacijami projekta |
Za mednarodne projekte EPC lahko inženirji določijo tudi standarde, specifične za projekt, materialne certifikate, inšpekcijske zahteve ali opazovanje tretje osebe. Te zahteve je treba potrditi pred začetkom proizvodnje.
Kje se uporabljajo nosilci za vzmetne obešalnike?
Vzmetne podpore so primerne za industrijske cevovode, kjer mora podpora bremenu obstajati skupaj z nadzorovanim toplotnim gibanjem. Pogoste aplikacije vključujejo:
- Cevovodi za paro in vodo termoelektrarne
- Pomožni cevni sistemi jedrske elektrarne
- Petrokemični procesni cevovodi
- Peč in kolona za rafinerijo nafte
- LNG in LPG terminalski cevovodi
- Mestna omrežja centralnega ogrevanja
- Cevi za farmacevtske procese
- Sanitarne cevi za predelavo hrane
- Visokotemperaturne in visokotlačne parne cevi
Za kemične in petrokemične objekte sta lahko površinska zaščita in izbira materiala še posebej pomembna, ker je nosilec lahko izpostavljen vlagi, korozivnim atmosferam ali zahtevnim delovnim temperaturam.
Spremenljiva v primerjavi s stalno vzmetno podporo: kakšna je razlika?
Ena najpomembnejših odločitev pri načrtovanju podpore cevovoda je, ali aplikacija zahteva spremenljivo ali konstantno konfiguracijo vzmeti.
| Primerjava | Podpora spremenljive vzmeti | Stalna spomladanska podpora |
|---|---|---|
| Podporna sila | Spreminja se s premikanjem vzmeti | Zasnovan tako, da ostane približno konstanten |
| Tipična uporaba | Zmerno toplotno gibanje | Velike zahteve glede gibanja ali stroge spremembe obremenitve |
| Oblikovanje | Dovoljena variacija obremenitve | Konstantnost obremenitve med potovanjem |
| Tipična uporaba | Splošni procesni in komunalni cevovod | Priključki glavne pare in občutljive opreme |
Podpora s spremenljivo vzmetjo je lahko primerna, če sprememba podporne sile ostane sprejemljiva v okviru zasnove napetosti v cevovodu. Konstantna vzmetna razporeditev se lahko upošteva, če ima priključena oprema močnejše dovoljene spremembe obremenitve ali kjer se pričakuje znaten navpični hod.
Pravilna izbira mora temeljiti na projektni analizi napetosti v cevovodu, pogojih vroče in hladne obremenitve, smeri gibanja in omejitvah šob opreme.
Kako se preizkušajo nosilci vzmetnih obešalnikov?
Zagotavljanje kakovosti je še posebej pomembno, ker je vzmetno obešalo nosilna komponenta. Preizkušanje mora preveriti ne samo zunanje mere, ampak tudi stanje materiala, zmogljivost vzmeti, obnašanje ob obremenitvi in zaščitni premaz.
Tipične inšpekcijske in preskusne dejavnosti vključujejo:
- Vizualni in dimenzijski pregled
- Pozitivna identifikacija materiala (PMI), kjer je zahtevana
- Testiranje trdote
- Testiranje z magnetnimi delci ali testiranje s penetrantom tekočine, kjer je primerno
- Test obremenitve vzmeti
- Preverjanje krivulje obremenitev-premik
- Pregled debeline nanosa
- Pregled končne montaže
Poročila o tovarniških preskusih in poročila o preskusih materialov se lahko dobavijo za ustrezna naročila. Za projekte, ki zahtevajo dodatno preverjanje, je mogoče v skladu s pogodbenimi zahtevami urediti tudi inšpekcijo tretje osebe, testiranje pri priči, preskušanje materiala, NDT zvara ali pregled pred odpremo.
Kako izbrati pravo vzmetno oporo za obešalnik?
Pravilna izbira se začne z inženirskimi podatki. Uporaben paket specifikacij mora vsebovati naslednje informacije:
- Velikost in konfiguracija cevi
- Obratovalne in nameščene obremenitve
- Pogoji vroče in hladne obremenitve
- Pričakovani navpični premik
- Smer gibanja
- Delovna in projektna temperatura
- Zahtevana ureditev montaže
- Priključne dimenzije
- Zahteve glede materialov in premazov
- Veljavni standardi načrtovanja in inšpekcije
Za zapletene sisteme lahko zagotavljanje izometrične napetosti v cevovodu ali ustreznega razporeda podpore znatno izboljša natančnost izbire obešala. Inženirji lahko nato ocenijo, ali je primerna variabilna vzmet, konstantna vzmet ali druga podpora.
Kadar standardne dimenzije niso primerne, lahko prilagojene rešitve vzmetnih obešalnikov vključujejo posebne nosilnosti, nestandardne povezave, prilagojene dimenzije namestitve, materiale, odporne proti koroziji, in oblike za okolja z visoko ali nizko temperaturo.
Pogosta vprašanja o podpori za vzmetne obešalnike
1. Kaj je glavni namen vzmetne podpore za obešalnik?
Njegov glavni namen je podpreti obremenitve cevovoda, hkrati pa omogočiti nadzorovano navpično gibanje zaradi toplotnega raztezanja in krčenja. Prav tako lahko pomaga zmanjšati prenos vibracij in vzdrževati stabilnejše stanje podpore med delovanjem.
2. Kakšno območje obremenitve lahko prenesejo nosilci vzmetnih obešal Tianshun?
Referenčna standardna paleta izdelkov pokriva delovne obremenitve od 10 N do 100.000 N. Dejanska izbira je odvisna od pogojev delovanja cevi, zahtev glede obremenitve, potovanja in projektnih podatkov.
3. Kolikšen premik lahko sprejme vzmetno obešalo?
Standardne možnosti nazivnega pomika vključujejo 50 mm, 80 mm, 120 mm, 150 mm in 200 mm. Prilagojene zahteve glede potovanja je mogoče ovrednotiti glede na dejansko premikanje cevi.
4. Kateri materiali se običajno uporabljajo za sklop vzmeti?
Pogosti vzmetni materiali vključujejo 60Si2MnA in 50CrVA. Materiali ohišja lahko vključujejo ogljikovo jeklo Q235B in Q345B, površinska obdelava pa lahko vključuje epoksidne premaze, bogate s cinkom, ali vroče cinkanje.
5. Kdaj je treba razmisliti o stalni vzmetni podpori?
O stalni vzmetni podpori je mogoče razmisliti, kadar se cevovod znatno premika navpično ali ko priključena oprema zahteva, da podporna sila ostane približno konstantna med celotnim predvidenim hodom. Končna izbira mora slediti analizi napetosti v cevovodih in zahtevam projekta.
6. Ali je mogoče prilagoditi nosilce vzmetnih obešalnikov?
ja Prilagoditev lahko zajema zahteve glede obremenitve in premika, izbiro materiala, vrste povezav, dimenzije namestitve, okoljske pogoje in druge zahteve, specifične za projekt.
Pridobite prilagojeno rešitev vzmetnega obešalnika
Zanesljiv podporni sistem vzmeti se začne z natančnimi inženirskimi podatki, ustreznim izborom materiala, nadzorovano proizvodnjo in dokumentiranim testiranjem. Tianshun združuje izkušnje s proizvodnjo podpornih vzmeti s prilagojenimi inženirskimi storitvami za aplikacije industrijskih cevovodov. Če načrtujete energetski, petrokemični, rafinerijski, LNG, ogrevalni, farmacevtski ali drug cevovodni projekt, z inženirsko ekipo delite svoje zahteve glede obremenitve, prostornine, temperature, povezave in količine. Izvedite več o Tianshun Spring Hanger Support ozkontaktirajte nasza priporočilo in ponudbo za specifičen projekt.
