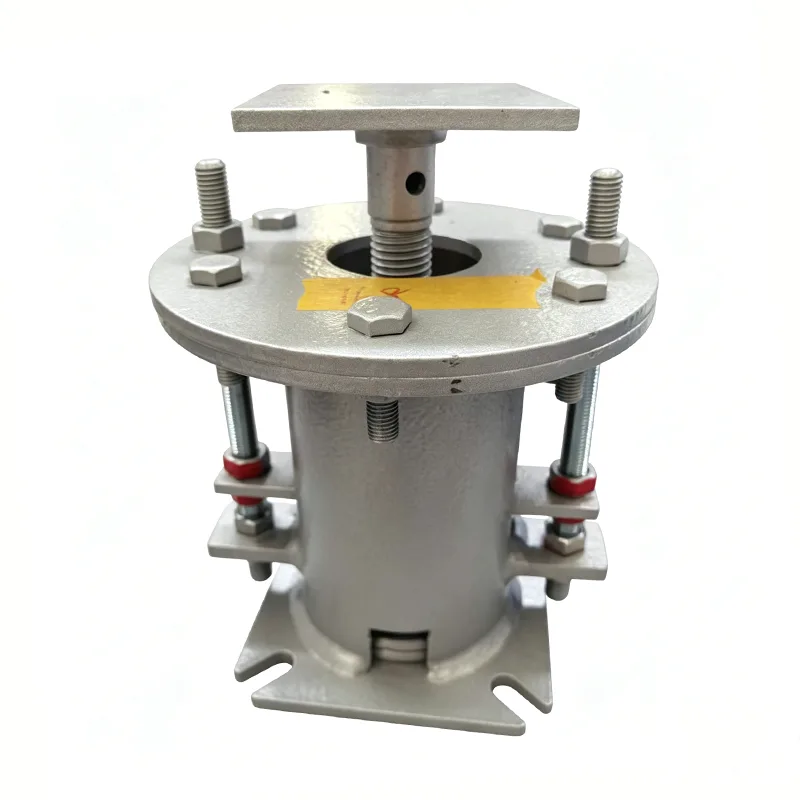

Podpora za vzmetno obešalo

Nosilci vzmetnih obešal so kritične podporne komponente v cevovodnih sistemih, zasnovane tako, da prenesejo težo cevi, absorbirajo toplotne premike in vibracije. Zanašajoč se na elastično deformacijo vzmeti, kompenzirajo gibanje cevi, ki ga povzročajo temperaturne spremembe, in zadržujejo prekomerne vibracije, kar zagotavlja varno in stabilno delovanje celotnega cevnega sistema. Naše vzmetne obešalnike, ki jih proizvaja Yangzhou Tianshun Piping, so zasnovane in izdelane v strogem skladu z mednarodnimi standardi za izpolnjevanje zahtev za podporo cevovodov za različne delovne pogoje.

Ta slika prikazuje krivuljo zmogljivosti premika obremenitve spremenljive vzmetne podpore/obešala, vključno s ključnimi parametri obremenitve in premika za preverjanje natančnosti nosilnosti in zanesljivosti delovanja izdelka.

Vsaka enota je pred odpremo predmet kalibracije obremenitve in testiranja delovanja. Odstopanje nastavitvene obremenitve je nadzorovano znotraj ±5 %, skladno z mednarodnim standardom ANSI/MSS‑SP‑58‑2018 in NB/T47039‑2013.

Izdelki izpolnjujejo tehnične zahteve za električne, petrokemične in druge industrijske cevne sisteme. V skladu z MSS‑SP‑58‑2018 največja dovoljena spremenljivost obremenitve za spremenljive vzmetne enote ne sme presegati 25 % delovne vroče obremenitve v polnem delovnem hodu.

Krivulja obremenitev-premik, pridobljena s tipskim preskusom konstantne vzmetne podpore/obešala. Vodoravna os predstavlja premik, navpična os pa obremenitev. Krivulja ostane približno vodoravna čez polni delovni hod, kar dokazuje, da podporna sila ostane v bistvu konstantna, ko se cevovod upogiba zaradi toplotnega raztezanja in krčenja.

Ta tipski preskus preverja konstantnost obremenitve, stabilnost pri polnem hodu in zanesljivost delovanja konstantnih vzmetnih enot. Vse proizvodne enote so predmet kalibracije obremenitve pred odpremo, pri čemer je odstopanje obremenitve nadzorovano znotraj ±6 % v skladu z ANSI/MSS‑SP‑58‑2018 in NB/T47038‑2013.

Ti izdelki so uporabni za industrijske cevne sisteme z velikim toplotnim premikom, vključno s cevovodi za glavno paro in drugimi cevmi za visoke temperature in visokim pritiskom.

Struktura izdelka

Standardne vzmetne opore za obešala so sestavljene iz naslednjih glavnih delov:

▶  Sklop vzmeti: izdelan iz visokokakovostnega vzmetnega jekla, podvržen strogi toplotni obdelavi in ​​testiranju ob obremenitvi.

▶  Ohišje: varjena konstrukcija iz ogljikovega jekla s površinsko obdelavo proti koroziji.

▶  Nastavitveni vijak: Uporablja se za prilagajanje obremenitve in višine med namestitvijo.

▶  Priključni pribor: vključno z dvižnimi ušesi, obešalnimi palicami in maticami, ki so na voljo za izbiro glede na zahteve na mestu.

▶  Indikator premika: Jasno prikazuje dejanski premik cevi za enostavno namestitev in vzdrževanje.

Osnovne funkcije

▶  Širok razpon obremenitev: nazivne obremenitve od 10N do 100.000N, primerne za večino industrijskih cevovodov.

▶ Vrhunska kompenzacija premika: največji premik do 200 mm, učinkovito absorbira širjenje in krčenje cevi zaradi temperaturnih sprememb.

▶  Kompaktna struktura: prostorsko varčna zasnova za vgradnjo v ozke cevne galerije.

▶  Enostavna namestitev in nastavitev: Opremljen z namenskimi nastavitvenimi napravami za natančno nastavitev obremenitve tudi med delovanjem cevi.

▶  Dolga življenjska doba: vse ključne komponente uporabljajo vrhunske materiale in prestanejo strog nadzor kakovosti.

Prednosti delovanja

Tehnični parametri

Polja uporabe

Nosilci vzmetnih obešal se pogosto uporabljajo v industrijskih panogah s strogimi zahtevami glede premikov cevi in ​​vibracij:

▶  Para in voda za termoelektrarne in jedrske elektrarne

▶  Procesne cevi za petrokemične tovarne

▶  Kriogeni cevovodi na sprejemnih terminalih LNG in LPG

▶  Cevovodi za peči in kolone v rafinerijah nafte

▶ Cevna omrežja mestnega centralnega ogrevanja

▶  Sanitarni cevovodi za farmacevtsko in živilsko predelovalno industrijo

Proizvodnja in nadzor kakovosti

Vsi izdelki so pred odpremo podvrženi obsežnemu internemu testiranju.

Interno testiranje vključuje: dimenzijski in vizualni pregled, PMI (pozitivna identifikacija materiala), testiranje trdote, MT/PT neporušitveno testiranje (kjer je primerno), testiranje obremenitve vzmeti (s krivuljami obremenitev-premik) in merjenje debeline prevleke.

Na voljo so poročila o tovarniških preskusih (FTR) in poročila o preskusih materiala (MTR).

Interno testiranje ne predstavlja testiranja tretje osebe, ki jo je akreditiral ILAC. Testiranje s pričo tretje osebe ali laboratorijsko testiranje je na voljo kot ločena neobvezna storitev.

Izbirne inšpekcijske storitve tretjih oseb (navedene posebej):

1. Testiranje materiala: analiza kemijske sestave, natezno testiranje, Charpyjevo nizkotemperaturno udarno testiranje in testiranje trdote.

2. NDT zvara: testiranje z magnetnimi delci (MT), testiranje s tekočimi penetranti (PT), ultrazvočno testiranje (UT) in radiografsko testiranje (RT).

3. Preizkušanje obremenitve vzmeti, vključno s krivuljami obremenitve in premika.

4. Inšpekcija protikorozijske zaščite vročega cinkanja/epoksi premaza.

5. Testiranje v prisotnih, tovarniški nadzor in predodpremni pregled (PSI).

Naša natančnost obremenitve izdelkov, standardi testiranja in dokumentacijski sistemi so primerjani z mednarodnim sistemom za podporo cevi LISEGA. Za razliko od standardnih domačih proizvajalcev, ki dobavijo le sam izdelek, mi z vsako vzmetno enoto zagotovimo krivuljo obremenitev-pomik; omogočamo tudi testiranje tretjih oseb SGS in preglede s pričo ter podpiramo preglede dokumentov s strani inženirjev PE/CPE za projekte v tujini.

Storitve prilagajanja

Poleg standardnih izdelkov ponujamo prilagojene rešitve glede na specifične zahteve naročnika:

▶  Izdelava po meri za vzmetne obešalnike s posebnimi zahtevami glede obremenitve in premika

▶  Izbira materiala za ekstremne delovne pogoje, kot so visoke temperature, nizke temperature in korozivna okolja

▶  Nestandardne vrste priključkov in vgradne mere po meri

▶  Storitve podpore analizi napetosti cevi in ​​izbiri obešal
