Zanesljivi nosilci cevi za pozicioniranje industrijskih cevovodov in strukturno stabilizacijo

priTianshun, cevne nosilce izdelujemo že odkar poslujemo — 14 let. Morda nimajo gibljivih delov, kot jih imajo vzmetne podpore, toda togi cevni nosilci v mnogih pogledih nosijo večjo odgovornost. Vzmetna enota lahko prenese nekaj milimetrov napačnega hoda in še vedno deluje. Nosilec cevi, ki je premajhen, slabo zvarjen ali je izdelan iz napačnega materiala, lahko nenadoma odpove, in ko se to zgodi, gre z njim tudi cev. Zato vsako naročilo podpore za cevi obravnavamo enako skrbno, kot ga namenjamo našim kompleksnejšimstalne vzmetne podporein spremenljive vzmetne enote.

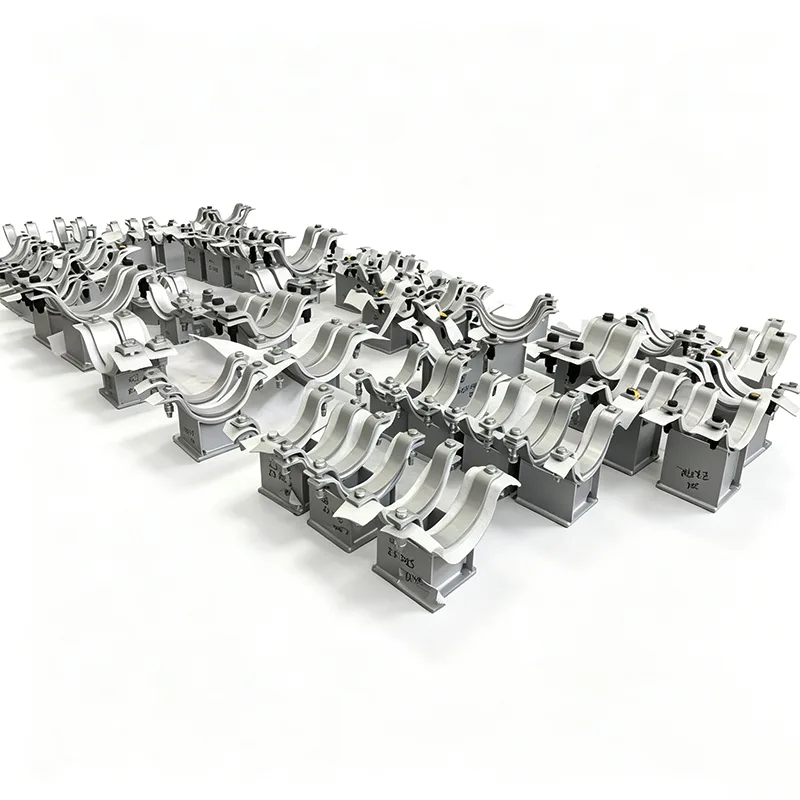

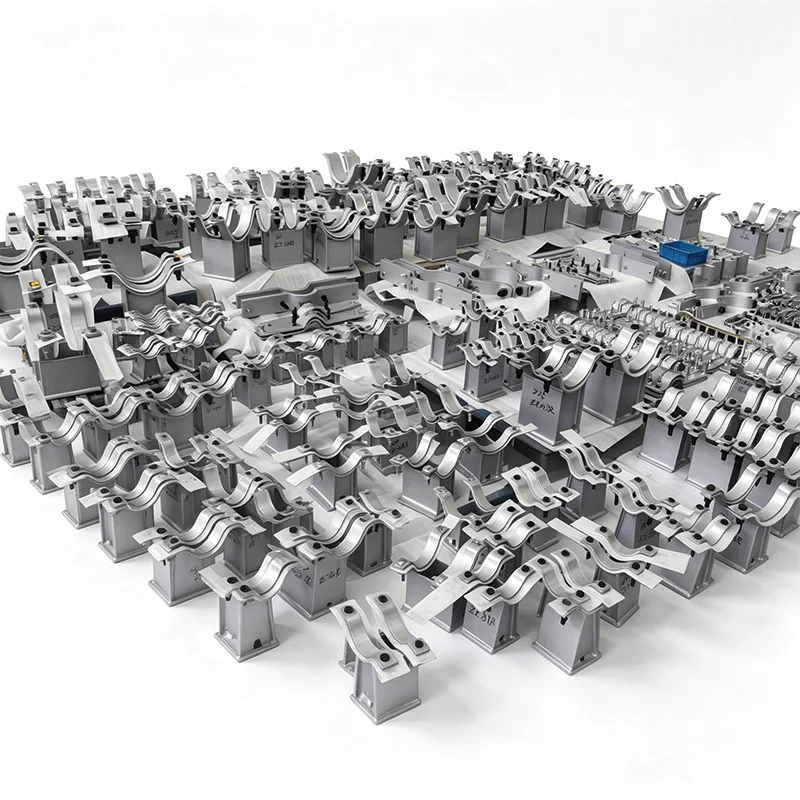

Delo nosilca cevi je enostavno opisati, vsakič težje ga je narediti pravilno: držite cev na mestu, nosite njeno težo in jo vodite ali zasidrajte, kot zahtevajo specifikacije cevi. Izdelujemo široko paleto — od osnovnih cevnih objemk, nameščenih na nosilce, do T-stebracevni čevljina po meri izdelane drsne plošče in nosilce za težke obremenitve. To za nas niso standardni deli kataloga; gradimo glede na vašo velikost cevi, debelino izolacije, podatke o obremenitvi in ​​okolje namestitve.

Kako se nosilci cevi prilegajo širši podporni sliki

Sprehodite se po katerem koli stojalu za cevi in ​​videli boste mešanico: toge opore za cevi, ki prevzemajo lastno težo in vodijo stransko gibanje, vzmetne obešala ali spremenljive opore za vzmet, ki absorbirajo navpično premikanje, kjer je to potrebno. Eno brez drugega ne gre. Nosilec cevi, ki je preveč tog na napačnem mestu, lahko prenese napetost naravnost v prirobnico ali šobo posode. Zato naši inženirji vedno pogledajo celotno podporno shemo, ko nam pošljete povpraševanje — in zakaj brez obotavljanja predlagamo predizolirano cevno oporo za hladne vode ali vodeni čevelj za dolgo ravno pot, ki potrebuje nadzorovano aksialno gibanje.

Materiali in zaključki, ki jih imamo na zalogi in uporabljamo

Imamo široko zalogo plošč, cevi in ​​konstrukcijskih delov iz ogljikovega jekla, nerjavečega jekla in legiranega jekla, tako da lahko hitro začnemo proizvajati nosilce cevi. V spodnji tabeli so navedeni materiali, ki jih najpogosteje uporabljamo:

Vsa konstrukcijska varjenja izvajajo certificirani varilci, izvajamo vizualne in dimenzijske preglede vsakega nosilca, preden zapusti delavnico. Če vaš projekt zahteva NDT (PT, MT ali UT) na določenih zvarih, lahko to vključimo v obseg.

Standardi, ki urejajo naše nosilce za cevi

Vsak dan delamo po naslednjih mednarodnih kodah:

ANSI/MSS SP‑58 – Nosilci in obešala za cevi

ASME B31.3 in B31.1 – Procesni in električni cevovodi

ASME Oddelek IX – Kvalifikacije za varjenje

EN 1090 – Konstrukcijsko jeklo (če je potrebno za oznako CE)

GB/T 17116 – kitajski nacionalni standard

Naš sistem ISO 9001:2015 pokriva celotno proizvodno verigo, sledljivost materiala pa se ohranja od toplotnega števila surovega jekla do oznake končnega nosilnega sklopa.

Pogosto zastavljena vprašanja

V1: Ali lahko ustrezate našim obstoječim standardnim risbam za podporo cevi?

Da, tako pride večina naših naročil. Pošljite nam svoje standardne podporne risbe, izometrije ali samo označen razpored podpornih cevi in ​​izdelali jih bomo po natančnih dimenzijah. Redno sodelujemo s standardnimi knjižnicami EPC.

V2: Kakšna je razlika med cevnim čevljem in cevnim nosilcem?

V vsakodnevnem pogovoru ljudje izraze pogosto uporabljajo zamenljivo. Strogo gledano je cevni čevelj posebna vrsta nosilca cevi – jekleni profil, privarjen na dno cevi, da se dvigne od konstrukcijskega jekla. Podpora za cevi je širša družina, ki vključuje čevlje, objemke, vodila, nastavke in sklope obešalnih palic. Izdelujemo tako cevne čevlje kot celotne nosilne sklope cevi.

V3: Kako ravnate z izoliranimi ali hladnimi vodi?

Pri vroče izoliranih vodih povečamo višino čevlja, da odstranimo izolacijo. Za hladne ali kriogene linije dobavljamo predizolirane nosilce cevi s trdim penastim blokom, pritrjenim na čevelj, da preprečimo prenos mraza in kondenzacijo. Povejte nam debelino izolacije in material, mi pa bomo ustrezno oblikovali čevelj.

V4: Kakšen je vaš dobavni rok za serijo nosilcev cevi?

Standardni nosilci iz ogljikovega jekla: 15–25 dni, odvisno od količine. Nerjaveče jeklo ali veliki kompleksni sklopi: 25–35 dni. Za naročila v velikem obsegu, vezana na časovni razpored projekta, lahko dostavo postopoma prilagodimo vašemu zaporedju gradnje.

V5: Ali dobavljate tudi strukturne vgradne plošče in T-stebre?

Lahko, če vaš projekt to zahteva. Običajno so nosilci cevi vmesnik med cevjo in konstrukcijo. Če potrebujete tudi vgradne plošče, osnovne plošče ali jeklene T-stebre, lahko vse zapakiramo skupaj, kar poenostavi logistiko na mestu.

Testiranje in preverjanje kakovosti

Cevni nosilci morda nimajo gibljivih delov, vendar kljub temu izvajamo strukturiran proces nadzora kakovosti:

Preverjanje vhodnega materiala glede na certifikate mlina

Merski pregled po rezanju in vrtanju

Pregled montaže pred varjenjem

Vizualni pregled zvarov, plus dodatni NDT, če je navedeno

Preverjanje dimenzij in kotov na končnem sestavu

Pregled površinske obdelave in premaza

Vsako pošiljko spremlja dobavnica, v kateri je vsaka podpora navedena po številki oznake, tako da lahko vaša ekipa na spletnem mestu brez ugibanja poveže dele z izometrično risbo.

Prilagajanje izvajamo vsak dan

Nekaj ​​podpor za cevi zapusti našo tovarno kot povsem standardni del. Pogoste prilagoditve vključujejo:

Podaljšane višine čevljev za debelo izolacijo ali protipožarno zaščito

Nastavljive drsne podlage s PTFE blazinicami za drsenje z nizkim trenjem

Strojna oprema iz nerjavečega jekla za priobalne in obalne instalacije

Posebne stopnje obremenitve — izdelali smo cevne nosilce za vode z velikimi izvrtinami, ki prenašajo cevi s premerom 40 palcev

Antivibracijske objemke z neoprensko oblogo za cevi batnega kompresorja

Nosilci iz visokotemperaturne zlitine za linije peči in reformerja

Niste omejeni na to, kar je v katalogu. Pošljite nam vaše zahteve in izdelali vam bomo točno tisto, kar potrebujete.

Praktične opombe iz naše trgovine

Nekaj ​​stvari, ki smo jih zbrali v preteklih letih in vam lahko pomagajo:

Če bo vaša cev podvržena hidrotestom, se prepričajte, da so nosilci cevi zasnovani za težo naplavljene cevi. Veliko okvar podpore se zgodi med testiranjem, ne med delovanjem.

Pri dolgih cevnih policah se izogibajte pretiranemu vodenju. Pustite prostor za aksialno gibanje. V naše modele čevljev lahko vključimo drsne plošče z znanim koeficientom trenja, da ohranimo reakcijske obremenitve v mejah napetosti cevi.

Če bo nosilec cevi izpostavljen ognju, navedite protipožarno prevleko ali obliko, ki se ne bo zrušila v zahtevanem obdobju požarne ocene. Svetujemo vam lahko glede praktičnih možnosti.

Za cevi iz nerjavečega jekla vedno uporabite nosilne komponente iz nerjavečega jekla ali vsaj nekovinsko oblogo (PTFE ali neopren), da preprečite galvansko korozijo na kontaktni točki.

Zakaj izbrati Tianshun za vaše nosilce cevi?

Nismo distributer, ki izbira dele iz skladišča. Smo tovarna, ki reže jeklo, vari sklope, strojno obdeluje kontaktne površine, nanaša premaze in pošilja neposredno na vašo lokacijo ali konsolidator. Naša ekipa je na terenu videla dovolj okvar podpornih cevi, da vemo, da nekaj več pozornosti med izdelavo naredi veliko razliko.

Ne glede na to, ali potrebujete dvajset preprostih varjenih čevljev ali dvesto zapletenih vodenih nosilcev z drsnimi ploščami, vam bomo dali neposredno tovarniško ceno, realističen razpored dostave in nabor izdelovalnih risb za vašo odobritev, preden začnemo z rezanjem jekla. Več kot 70 % našega poslovanja prihaja od strank, ki so enkrat naročile in se nikoli niso potrudile kvalificirati drugega dobavitelja.

Če vaš naslednji projekt zahteva nosilce za cevi, čevlje za cevi ali predizolirane nosilce za cevi, nam pošljite svoj seznam podpor ali standardne risbe. Vrnili vam bomo podrobno ponudbo, običajno v 24 urah. In kot vedno, ste dobrodošli, da obiščete našo tovarno v Yangzhouju in vidite, kako izdelujemo stvari.
