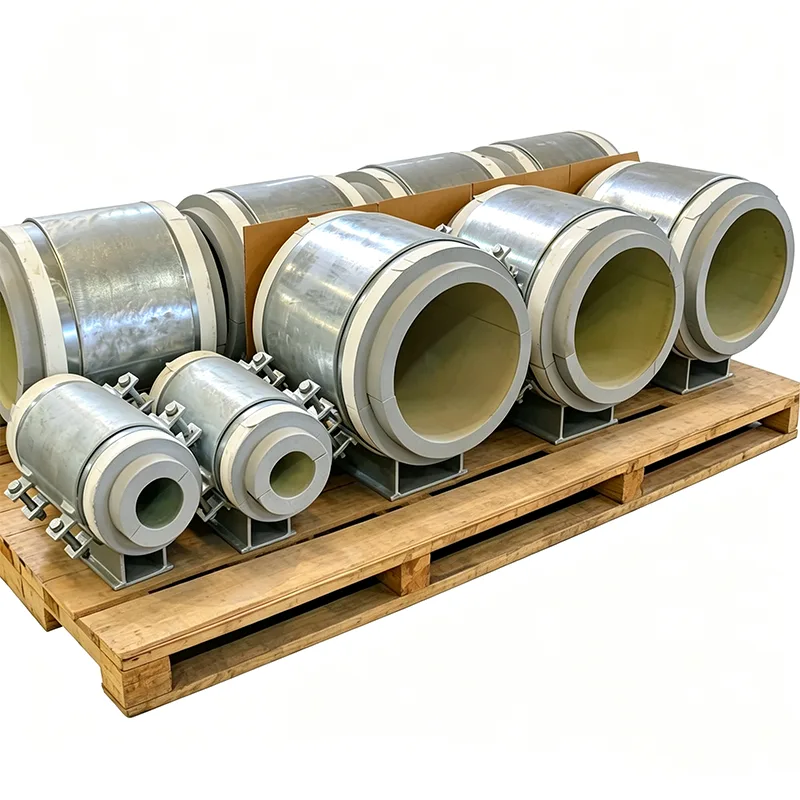

Podpora cevi za kriogene storitve

V kriogenih cevovodnih sistemih lahko že majhna napaka pri načrtovanju podpore povzroči krhke zlome, čezmerno pridobivanje toplote ali nevarno obremenitev povezane opreme. V podjetju Yangzhou Tianshun že od leta 2012 načrtujemo cevne podpore za vlake za utekočinjenje zemeljskega plina, terminale za shranjevanje etilena in enote za ločevanje zraka. Zavedamo se, da podpora v tej storitvi ni le kos jekla – je skrbno izračunan sklop, ki mora obvladati hladno krčenje, ohraniti celovitost izolacije in ostati strukturno zdrav desetletja.

Izbira materiala, ki postavlja varnost na prvo mesto

Vsa naša podpora za cevi za kriogene storitve je izdelana iz materialov, ki ohranijo žilavost pri najnižjih delovnih temperaturah. Za kovinsko pot obremenitve običajno uporabljamo ASTM A320 L7 sornike, nerjaveče jeklo 304L ali 316L za telesa sponk in nizkotemperaturno ogljikovo jeklo (A350 LF2), kjer to dovoljujejo konstrukcijski pogoji. Vsaka toplota materiala je preizkušena na udarce pri najnižji konstrukcijski temperaturi — vrednosti Charpy V-zareze so na voljo kot standard v vašem paketu dokumentacije, ne le na zahtevo.

Zasnovano za hladno krčenje in spreminjanje obremenitev

Ko se 30-metrska cev za utekočinjeni zemeljski plin ohladi s sobne temperature na -162 °C, se lahko skrči za več kot 50 mm. Naši podporni sklopi so konfigurirani tako, da omogočajo to gibanje brez povzročanja sekundarnih napetosti. Nudimo:

Kriogene drsne plošče s PTFE ali z grafitom impregniranimi površinami blazinic, pritrjene na nosilni izolacijski blok, ki preprečuje prenos mraza na nosilno jeklo.

Vnaprej nastavljeni hladni čevlji, ki kompenzirajo toplotno krčenje in odpravljajo ugibanja med namestitvijo.

Konstantne vzmetne podpore, nastavljene tako, da ohranjajo skoraj ničelno variacijo obremenitve v celotnem območju hladnega gibanja, kar preprečuje preobremenitve šob na kriogenih črpalkah in kompresorjih.

Integracija izolacije, ki preprečuje led in kondenzacijo

Razpokana parna zapora ali hladna točka na nosilcu lahko povzroči nastanek ledu, CUI (korozija pod izolacijo) in izgubo energije. Naši nosilci so zasnovani za integracijo s PIR (poliizocianurat) in izolacijskimi sistemi iz celičnega stekla. Nosilni izolacijski del je v celoti zaprt med cevnim čevljem in konstrukcijskim nosilcem z neprekinjeno parno zaporo. Prav tako lahko vnaprej odrežemo sekundarno izolacijo, da se ujema z debelino in podrobnostmi plašča vašega izvajalca cevovodov.

Testiranje in dokumentacija za popolno sledljivost

Preden kateri koli izdelek zapusti naš obrat, opravi celoten interni program testiranja

Za vsak izdelek pred odpremo se opravi celoten interni testni program. Dimenzijski in vizualni pregled, PMI (pozitivna identifikacija materiala), testiranje trdote, MT/PT neporušitveno testiranje, kadar je primerno, testiranje obremenitve vzmeti s krivuljami obremenitve in premika ter merjenje debeline prevleke so vsi del tega programa. Priložena so poročila o tovarniških preskusih (FTR) in poročila o preskusih materiala (MTR).

Upoštevajte: interno testiranje ni enako testiranju tretjih oseb, akreditiranih pri ILAC

Če je potrebno testiranje ali laboratorijsko testiranje s pričo tretje osebe, je to na voljo kot ločena izbirna storitev.

Ločeno citirane neobvezne inšpekcijske storitve tretjih oseb

1. Testiranje materiala

Storitve, ki so na voljo v tej kategoriji, vključujejo analizo kemijske sestave, natezno testiranje, Charpyjevo nizkotemperaturno udarno testiranje in testiranje trdote.

2. Varjenje NDT

Ponujene metode so testiranje z magnetnimi delci (MT), testiranje s tekočimi penetranti (PT), ultrazvočno testiranje (UT) in radiografsko testiranje (RT).

3. Preskušanje učinkovitosti obremenitve vzmeti

Krivulje obremenitev-premik so del tega testiranja.

4. Inšpekcija zaščite pred korozijo vročega cinkanja/epoksi premaza

5. Preizkušanje, nadzor tovarne in predodpremni pregled (PSI) v prisotnem sodišču

Zakaj izstopamo

LISEGA International Pipe Support System kot naše merilo

Naša natančnost obremenitve, standardi testiranja in dokumentacijski sistemi se merijo z mednarodnim sistemom za podporo cevi LISEGA.

Onkraj standardnega modela domačega dobavitelja

Medtem ko standardni domači proizvajalec dobavi samo izdelek, mi k vsaki vzmetni enoti priložimo krivuljo obremenitev-premik. Poleg tega pomagamo pri testiranju tretjih oseb SGS in inšpekcijah s pričo ter podpiramo preglede dokumentov inženirjev PE/CPE za projekte v tujini.

Aplikacije

Sprejemni terminali za utekočinjeni zemeljski plin in naprave za zmanjšanje konic

Skladiščenje in ravnanje z etilenom, propilenom in tekočim amoniakom

Industrijski plinski objekti (LOX, LIN, LAR)

Kriogene cevovodne galerije in sekundarna zadrževalna območja rezervoarjev

Hladilne škatle pri ločevanju zraka in predelavi ogljikovodikov

Naše kriogene podpore so danes v uporabi v projektih na Bližnjem vzhodu, v jugovzhodni Aziji in Severni Ameriki ter zanesljivo delujejo v nekaterih najzahtevnejših toplotnih pogojih.

Zakaj Tianshun?

Smo specializirani proizvajalec, ne generalni distributer. Naša ekipa inženirjev lahko prevzame izometrijo napetosti v cevovodih, identificira vsako hladno podporno mesto in predlaga optimiziran sklop, ki zmanjša stroške materiala in čas namestitve brez ogrožanja izolacijske učinkovitosti. Več kot 70 % našega poslovanja izvira iz ponovnih naročil – neposreden rezultat zagotavljanja predvidljive kakovosti v vsaki pošiljki.

pogosta vprašanja

V: Kakšna je najnižja temperatura, ki jo lahko prenesejo vaši kriogeni nosilci?

O: Do -196°C (temperatura tekočega dušika). Za servis s tekočim helijem se obrnite na našo inženirsko ekipo.

V: Ali se lahko ujemate z našimi obstoječimi cevnimi čevlji in podrobnostmi izolacije?

O: Da. Redno izdelujemo risbe po meri naročnika, vključno z nestandardnimi višinami čevljev, slogi vpenjanja in debelinami izolacije.

V: Ali nudite izolacijski material kot del podpore?

O: Da, dobavljamo nosilno izolacijo (PIR, penasto steklo ali les), ki je v celoti prilepljena na cevni čevelj. Okoliška sekundarna izolacija in obloge se običajno nanesejo na kraju samem, vendar lahko zagotovimo montažne komplete izolacije.

V: Kako preprečite pokanje izolacije pri cikličnih hladnih obremenitvah?

A: Nosilni blok je zasnovan s tlačno trdnostjo, ki je precej nad največjim izračunanim nosilnim tlakom. Zamašimo tudi spoje v večslojni izolaciji in uporabljamo fleksibilne lepilne sisteme, ki se prilagajajo diferencialnemu gibanju.

V: Katerim standardom ustrezajo vaši kriogenski nosilci?

O: Naši dizajni sledijo MSS SP-58, ASME B31.3, poglavje VI (za LNG), EN 13480 in najnovejše smernice GIIGNL. Oznaka CE v okviru PED se lahko zagotovi, kjer je primerno.

V: Ali lahko obvladate kratke dobavne roke za nujne rezervne dele?

O: Da. Imamo zalogo običajnih kriogenih drsnih plošč in kompletov vijakov. Za popolnoma izdelane sklope je možna ekspresna izdelava v 7-10 dneh.
