Kako lahko drsna podpora za predizolirano cev izboljša toplotno učinkovitost in zanesljivost cevovoda

Kot izkušen proizvajalec podpore za cevovode,TianshunzagotavljaDrsna podpora za predizolirano cevrešitve, zasnovane za prilagajanje toplotnemu gibanju ob ohranjanju kontinuitete izolacije. Ti integrirani sklopi pomagajo industrijskim projektom zmanjšati toplotne mostove, poenostaviti namestitev in izboljšati zanesljivost izoliranih cevnih sistemov.

Predizolirana cevna drsna podpora združuje nosilno izolacijo z drsnim vmesnikom z nizkim trenjem, kar omogoča širjenje in krčenje cevovodov brez ogrožanja toplotne zaščite. Za razliko od običajnih nosilcev, ki zahtevajo rezanje in rekonstrukcijo izolacije na mestu, integrirana zasnova pomaga vzdrževati neprekinjen izolacijski ovoj in zanesljivejšo parno zaporo. Ta članek pojasnjuje, kako te podpore delujejo, kateri materiali ustrezajo različnim delovnim temperaturam, kako izbrati pravo konfiguracijo in kaj morajo inženirji upoštevati pri določanju podpore za paro, ohlajeno vodo ali kriogeno storitev.

Kazalo

1. Kaj je predizolirana cevna drsna podpora?

2. Kako deluje drsni in izolacijski sistem?

3. Katere so glavne inženirske prednosti?

4. Kateri materiali so primerni za različne temperature?

5. Kako izberete pravo oporo za drsnike cevi?

6. Kje se uporabljajo predizolirane drsne podpore za cevi?

7. Kaj morajo kupci preveriti pred naročilom?

8. Pogosto zastavljena vprašanja

9. Kako lahko Tianshun podpre vaš projekt?

1. Kaj je predizolirana cevna drsna podpora?

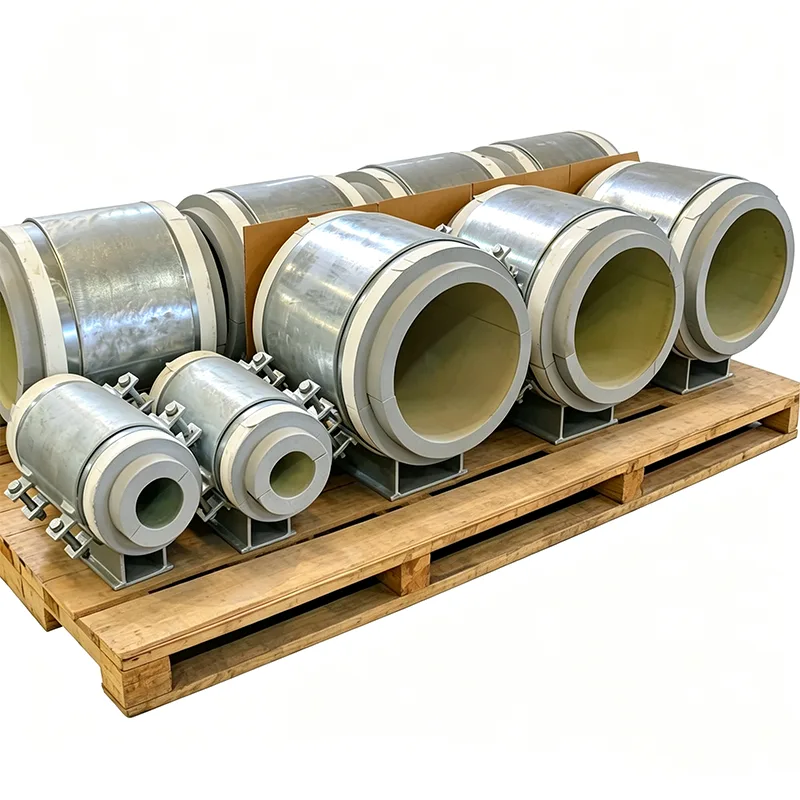

Drsna podpora za predizolirano cev je inženirska komponenta, ki podpira izoliran cevovod, hkrati pa omogoča nadzorovano gibanje vzdolž njegove osi. Integrira strukturno podporo, nosilni izolacijski blok in drsni vmesnik v usklajen sklop.

Industrijski cevovodi doživljajo dimenzionalne spremembe, ko delovne temperature naraščajo in padajo. Parni vodi se med zagonom razširijo, cevi za ohlajeno vodo doživljajo drugačne toplotne pogoje od okolice, kriogeni cevovodi pa se med delovanjem znatno skrčijo. Če podporni sistem preprečuje zahtevano gibanje, se lahko razvijejo čezmerne sile na cevnih povezavah, šobah opreme, sidrih in drugih strukturnih točkah.

Običajni nosilci lahko povzročijo še en problem: izolacija je pogosto prekinjena na mestu nosilca. Delavci na gradbišču bodo morda morali odrezati izolacijo okoli kovinskega čevlja in pozneje obnoviti zaščitni ovoj. Slaba poravnava, stisnjena izolacija ali nepopolno tesnjenje lahko zmanjšajo toplotno učinkovitost.

Predizolirana drsna podpora obravnava te izzive s kombinacijo toplotne izolacije in nadzorovanega gibanja v eni tovarniško sestavljeni enoti. Zasnova mora biti usklajena z obremenitvijo cevovoda, temperaturo, specifikacijo izolacije in pričakovanim premikom.

2. Kako deluje drsni in izolacijski sistem?

Sklop je zasnovan tako, da prenese obremenitev cevi na nosilno konstrukcijo, medtem ko je drsni mehanizem ločen od primarne izolacijske funkcije. Vsaka komponenta ima določen inženirski namen.

Nosilni izolacijski blok

Togi izolacijski blok podpira obremenitev cevi, hkrati pa omejuje prenos toplote med cevjo in jekleno konstrukcijo. Njegov material, debelina, tlačna trdnost in geometrija morajo biti primerni za projektno temperaturo in pogoje obremenitve. Blok je treba preveriti glede na delovne, namestitvene in veljavne preskusne obremenitve.

Drsni vmesnik z nizkim trenjem

Tipična konfiguracija uporablja drsno površino iz poliranega nerjavečega jekla v kombinaciji z drsno ploščico, impregnirano s PTFE ali grafitom. Natančna razporeditev je odvisna od zasnove. Vmesnik omogoča aksialno gibanje, hkrati pa pomaga nadzorovati trenje in posledične sile, ki se prenašajo na nosilno strukturo.

Zahtevani drsni hod je treba določiti iz analize napetosti v cevovodu. Projektanti morajo upoštevati predvideni premik, smer gibanja, koeficient trenja, reakcije podpore in ustrezen dodatek za pogoje projekta.

Integrirana parna zapora

Za hladne in kriogene storitve je nadzor vlage še posebej pomemben. Integrirana tesnilna prirobnica lahko zagotovi določeno priključno točko za sosednji izolacijski plašč in parno zaporo. Pravilno tesnjenje na terenu pomaga omejiti vdor vlage, ki sicer lahko poslabša izolacijo in poveča tveganje korozije.

Drsni vmesnik potrebuje tudi ustrezno zaščito pred gradbenimi odpadki, vodo in drugimi onesnaževalci. Končno ohišje in podrobnosti o tesnjenju je treba potrditi glede na risbe, ki jih je odobril proizvajalec.

3. Katere so glavne inženirske prednosti?

Vključevanje funkcij izolacije in drsenja lahko izboljša doslednost namestitve in zmanjša običajne težave na mestih podpore cevi.

• Nadzorovano toplotno gibanje:Drsni vmesnik se prilagodi določenemu aksialnemu premiku, ne da bi se moral premakniti celoten podporni sklop.
• Zmanjšan toplotni most:Izolacijski blok ločuje nosilne komponente na strani cevi od nosilnega jekla, kar pomaga omejiti neželeni prenos toplote.
• Izboljšana kontinuiteta izolacije:Tovarniška integracija zmanjša količino modifikacije izolacije, ki je potrebna na lokaciji podpore.
• Boljša zaščita pred vlago:Pravilno zasnovana in nameščena parna zapora pomaga preprečiti vdor vlage v izolacijo za hladno uporabo.
• Bolj dosledna namestitev:Tovarniško sestavljene komponente zmanjšajo odvisnost od improvizirane izdelave in poravnave na mestu.
• Jasnejše inšpekcijske zahteve:Določeni materiali, dimenzije, omejitve potovanja in dokumentacija olajšajo organizacijo inženirskih pregledov in pregledov namestitve.

Te prednosti so odvisne od pravilnega načrtovanja in namestitve. Drsna podpora ne more nadomestiti napačnega modela napetosti v cevi, neustrezne izolacijske trdnosti, premajhnega hoda ali slabo zatesnjene parne zapore.

4. Kateri materiali so primerni za različne temperature?

Izbira materiala je eden najpomembnejših korakov pri določanju predizolirane drsne podpore za cevi. Izolacija mora prenesti delovno temperaturo in tlačno obremenitev, hkrati pa ohraniti sprejemljivo toplotno zmogljivost. Drsni materiali morajo biti tudi združljivi s pričakovano obremenitvijo, gibanjem, okoljem in zahtevami glede vzdrževanja.

Kot je opisano na strani izdelka Tianshun Pre-Insulated Pipe Slide Support, lahko možnosti materiala pokrivajo pogoje delovanja v razponu od približno -196 °C do +650 °C, odvisno od izbrane izolacije in posebne zasnove. Teh končnih točk ne bi smeli razlagati kot univerzalno oceno za vsako konfiguracijo.

Inženirji morajo pred odobritvijo končne specifikacije potrditi dovoljeno delovno temperaturo, tlačno trdnost pri načrtovani temperaturi, debelino izolacije, meje drsnega materiala in združljivost vseh komponent.

5. Kako izberete pravo oporo za drsnike cevi?

Izbira podpore, ki temelji samo na nazivnem premeru cevi, lahko privede do dragih popravkov načrta. Zanesljiva specifikacija skupaj upošteva mehanske, toplotne in namestitvene zahteve.

1. korak: Določite pogoje delovanja

Ugotovite običajno delovno temperaturo, najnižje in najvišje projektne temperature, tlačne pogoje in ustrezne scenarije zagona ali zaustavitve. Ti dejavniki vplivajo na izbiro izolacije in pričakovano gibanje cevovoda.

2. korak: Vzpostavite mehansko obremenitev

Navedite delovno težo cevi, težo tekočine, težo izolacije in obloge, ustrezne dinamične obremenitve in ustrezne obremenitve hidrotestov. Izolacijski blok je treba preveriti glede na veljavni primer obremenitve in ne le glede na običajno delovno težo.

3. korak: Izračunajte zahtevani drsni hod

Za določitev pričakovanega gibanja na mestu podpore uporabite odobreno analizo napetosti v cevovodu. Potrdite smer vožnje, načrtovani pomik, dimenzije drsnega vmesnika in zahtevano razdaljo.

4. korak: Uskladite konfiguracijo izolacije

Določite zunanji premer cevi, izolacijski material, debelino izolacije in zahteve za parno zaporo. Geometrija podpore mora biti poravnana s sosednjim izolacijskim sistemom in preprečiti ustvarjanje vrzeli ali ranljivih tesnilnih prehodov.

5. korak: Potrdite strukturno ureditev

Ugotovite, ali podpora zahteva standardno drsno konfiguracijo, stranske vodilne plošče ali druge omejitve, specifične za projekt. Vodene podpore lahko dovolijo aksialno premikanje, medtem ko omejujejo stranski premik, vendar morajo biti mesta zadrževanja usklajena s celotno zasnovo napetosti v cevovodu.

Za širši pregled konfiguracij podpore si oglejte Tianshunovo ponudbo nosilcev za industrijske cevi in ​​uskladite izbrano podporo s celotnim razporedom podpore projekta.

6. Kje se uporabljajo predizolirane drsne podpore za cevi?

Te podpore so še posebej uporabne, kadar cevovod potrebuje toplotno zaščito in nadzorovano gibanje. Pogoste aplikacije vključujejo:

• Proizvodnja električne energije:Parni in kondenzacijski sistemi, izpostavljeni ponavljajočim se temperaturnim spremembam.
• Daljinsko hlajenje:Omrežja za ohlajeno vodo, kjer je treba nadzorovati toplotne mostove in kondenzacijo.
• LNG in kriogene naprave:Nizkotemperaturni cevni sistemi, ki zahtevajo primerno izolacijo in premike.
• Kemična obdelava:Procesne linije, ki prenašajo vroče ali hladne tekočine pod določenimi delovnimi pogoji.
• Industrijski cevni regali:Dolge vodoravne proge, kjer je treba toplotno raztezanje prilagoditi na določenih podpornih točkah.

Razmislite o cevovodu za ohlajeno vodo, nameščenem v vlažni industrijski zgradbi. Če običajni jekleni nosilec prekine izolacijo, se lahko okoli nosilca razvije kondenz, kar lahko prispeva k koroziji in poslabšanju izolacije. Pravilno izbrana predizolirana drsna opora lahko zmanjša ta toplotni most, medtem ko omogoča, da se cev premika, kot je načrtovano.

Dejanski rezultat je odvisen od specifikacije izolacije, podpornih obremenitev, okoljskih pogojev, kakovosti namestitve in kontinuitete celotnega sistema parne zapore.

7. Kaj morajo kupci preveriti pred naročilom?

Za ekipe za projektna naročila popolna tehnična preiskava pomaga proizvajalcem pripraviti natančnejšo ponudbo in zmanjša tveganje vrzeli v specifikacijah.

Preden zahtevate predlog, pripravite naslednje informacije:

• Zunanji premer cevi, nazivna velikost in material cevi.
• Delovna temperatura, minimalna projektna temperatura in najvišja projektna temperatura.
• Izolacijski material, debelina in zahtevana toplotna učinkovitost.
• Delovne, občasne obremenitve in hidrotestne obremenitve, kjer je primerno.
• Potreben aksialni hod in morebitne zahteve glede bočnega vodenja.
• Dimenzije osnovne plošče, podrobnosti o montaži in razpoložljiva razdalja za namestitev.
• Zaščita pred korozijo, okoljski pogoji in zahteve glede materialov, specifične za projekt.
• Zahtevani obseg inšpekcijskih pregledov, materialni certifikati, poročila o dimenzijah in dokumentacija o testiranju.

Prosite proizvajalca, da potrdi konstrukcijske predpostavke, dovoljene obremenitve, izolacijske lastnosti, drsni hod in podrobnosti vmesnika. Po potrebi organizirajte inšpekcijo tretje osebe ali testiranje pri priči kot ločeno opredeljeno projektno storitev.

Tovarniški pregled in dokumentacija lahko izboljšata sledljivost, vendar morajo kupci razlikovati med internim preverjanjem kakovosti in testiranjem, ki ga izvaja neodvisno pooblaščena tretja oseba. O obsegu pregleda se je treba dogovoriti pred začetkom proizvodnje.

8. Pogosto zastavljena vprašanja

V1: Kakšna je glavna razlika med standardnim cevnim čevljem in predizolirano cevno drsno oporo?

Standardni cevni čevelj podpira predvsem cevovod in bo morda zahteval rez in rekonstrukcijo izolacije okoli njega. Drsna podpora za predizolirano cev združuje nosilni izolacijski blok in drsni vmesnik, ki pomaga ohranjati toplotno izolacijo, medtem ko se prilagaja določenemu gibanju.

V2: Kakšno temperaturno območje lahko prenese drsna podpora za predizolirano cev?

Območje delovanja je odvisno od izolacijskega materiala in celotne izvedbe sklopa. Tianshun navaja možnosti od približno -196 °C za primerne kriogene konfiguracije do +650 °C za ustrezno visokotemperaturno izolacijo. Dejansko dovoljeno območje je treba potrditi za izbrane materiale, obremenitve in pogoje delovanja.

V3: Kako se določi zahtevani drsni hod?

Zahtevani hod se določi z analizo napetosti v cevovodu, ob upoštevanju toplotnega raztezanja ali krčenja, lokacije podpore, smeri gibanja in ustreznih scenarijev delovanja. Drsna površina mora zagotavljati zadosten hod, ne da bi dosegla svoje mehanske meje.

V4: Ali lahko drsna podpora za predizolirano cev prav tako omeji stransko gibanje?

ja Vodilne plošče je mogoče vključiti v ustrezne konfiguracije, da omogočijo aksialno gibanje, medtem ko zadržujejo stranski premik. Razporeditev vodil in razmiki morajo biti usklajeni z analizo napetosti v cevovodu in projektom podpore projekta.

V5: Kateri dokumenti morajo biti priloženi podpori?

Odvisno od dogovorjenega obsega dobave lahko dokumentacija vključuje certifikate o jeklenem materialu, podatkovne liste o izolacijskem materialu, informacije o preskusu drsnega trenja, poročila o pregledu dimenzij in ustrezne zapise o pregledu tovarne. Potrdite zahtevane standarde, sledljivost in morebitne zahteve glede testiranja tretjih oseb v specifikaciji nakupa.

9. Kako lahko Tianshun podpre vaš projekt?

Zanesljiva predizolirana cevna drsna podpora mora uravnotežiti strukturno obremenitev, toplotno izolacijo, drsno zmogljivost in zaščito pred vlago. Obravnavanje teh zahtev kot enega usklajenega načrta pomaga zmanjšati negotovost namestitve in podpira dolgoročno zanesljivost cevovoda.

Tianshun od leta 2012 izdeluje podporne izdelke za cevovode v svojem obratu v Yangzhou in dobavlja rešitve za industrijske cevne aplikacije, vključno s paro, ohlajeno vodo in kriogenimi storitvami. S pregledom dimenzij cevi, izolacijskih zahtev, konstrukcijskih obremenitev in podatkov o gibanju lahko inženirska ekipa pomaga identificirati primerno konfiguracijo podpore in pojasni dokumentacijo, potrebno za vaš projekt.

Če nabavljate prilagojenoDrsna podpora za predizolirano cevza novo namestitev ali nadgradnjo obstoječega cevovoda pripravite načrt podpore cevi, specifikacije izolacije in podatke o analizi napetosti, preden zahtevate ponudbo. Obiščite stran izdelka Tianshun, da pregledate razpoložljiv pristop oblikovanja inkontaktirajte nasza razpravo o vaših tehničnih zahtevah, materialnih možnostih, obsegu pregleda in potrebah po izvedbi projekta.
