Hidravlični dušilci so zadrževalne naprave, občutljive na hitrost, ki se uporabljajo za zaščito cevovodnih sistemov in opreme pred nenadnimi dinamičnimi obremenitvami – kot so potresi, vodni udari, parni udari, sunki vetra in prehodi zaradi izklopa črpalke – hkrati pa omogočajo neovirano počasno gibanje zaradi toplotnega raztezanja in krčenja. Za razliko od vzmetnih nosilcev, ki nosijo težo cevi, hidravlični dušilci v normalnih pogojih delovanja ne prenašajo statične obremenitve; vključijo se le, ko hitrost cevi preseže vnaprej nastavljen prag.
Tehnologija cevovoda Yangzhou Tianshunproizvaja hidravlične dušilce, zasnovane za uporabo v cevovodnih sistemih za proizvodnjo električne energije, petrokemičnih in jedrskih sistemov. Vsaka enota uporablja bat, ki se premika skozi hidravlično tekočino znotraj zaprtega cilindra. Pri počasnih hitrostih - značilnih za toplotno rast - tekočina prosto prehaja skozi kalibrirane odprtine in dušilnik povzroča zanemarljiv upor. Ko nenaden dogodek požene cev hitreje od sprožilne hitrosti, postane pretok skozi odprtino omejen, tlak tekočine naraste in dušilnik se zaklene v togi zadrževalni način, ki prenaša dinamično obremenitev na konstrukcijo zgradbe.

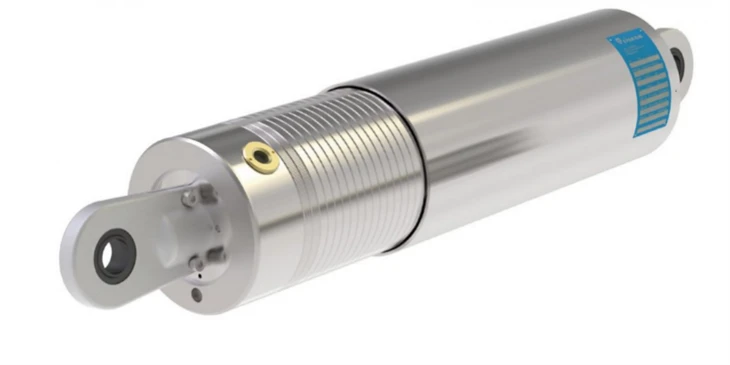

Naše standardne hidravlične dušelne naprave imajo valj iz ogljikovega jekla ali legiranega jekla, utrjeno batnico s prevleko, odporno proti koroziji, in visoko zmogljivo hidravlično tekočino, ocenjeno za široko temperaturno območje. Končne povezave so na voljo v več konfiguracijah, vključno z ušesom palice, zaklepom, krogličnim zglobom in navojnimi konci, kar omogoča namestitev v kateri koli smeri – vodoravno, navpično ali pod kotom.
Vsak dušilec je tovarniško napolnjen, zapečaten in predhodno testiran. Notranja toplotna kompenzacija se prilagaja spremembam volumna tekočine zaradi nihanj temperature okolja, kar preprečuje lažno zamašitev ali neželeno prednapetost pri običajnem delovanju.
Obremenitve segajo od približno 5 kN do 500 kN in več za težke enote po meri. Standardni gibi vključujejo 100 mm, 150 mm, 200 mm, 300 mm in 500 mm, na zahtevo pa so na voljo daljši gibi. Hitrost sprožitve — hitrost, s katero dušilnik preide iz prostega gibanja v zadrževanje — je običajno umerjena med 5 mm/s in 50 mm/s, odvisno od specifikacije projekta, in jo je mogoče prilagoditi tako, da ustreza zahtevam posamezne namestitve.
Delovno temperaturno območje za standardne enote je od -40 °C do +120 °C, z visokotemperaturnimi različicami in tekočinami jedrske kakovosti, ki so na voljo za posebne aplikacije.
Naši hidravlični dušilci so zasnovani in preizkušeni v skladu z veljavnimi mednarodnimi standardi, vključno z zahtevami MSS SP-69, ASME B31.1, ASME B31.3 in IEEE za jedrsko storitev. Vsaka enota je pred odpremo podvržena funkcionalnemu testiranju, preskusu tlaka in preskusu tesnjenja. Za jedrske projekte in projekte z visokimi specifikacijami lahko po potrebi zagotovimo celotno kvalifikacijsko dokumentacijo, vključno s poročili o preskusih ciklov, okoljskega staranja in seizmičnih kvalifikacijah.
Hidravlični dušilci so določeni povsod, kjer se mora cevni sistem prosto gibati pod toplotnimi pogoji, vendar mora biti zadržan pred dinamičnimi dogodki. Primarne instalacije vključujejo glavne parne vode in cevovode za napajalno vodo v termoelektrarnah in jedrskih elektrarnah, zanke za hladilno tekočino reaktorjev, prenosne cevi za utekočinjeni zemeljski plin in utekočinjen naftni plin, izhodne cevi iz rafinerijskih peči, visokotlačne procesne linije in cevovode, ki potekajo v potresnih območjih.
Hidravlični dušilci so skoraj vedno del obsežne podporne sheme cevi in delujejo skupaj z drugimi komponentami, namesto da bi jih nadomestili. Spremenljiva vzmetna obešala in konstantna vzmetna obešala nosijo težo cevi in se prilagajajo počasnemu toplotnemu gibanju, medtem ko dušilci zagotavljajo vzporedno dinamično zadrževanje na istih ali sosednjih podpornih točkah. Na progah, opremljenih s kovinskimi dilatacijskimi spoji z mehom, dušilniki ščitijo meh pred prekomernim raztezanjem ali prekomernim stiskanjem med prehodnimi dogodki.
Naš širši nabor izdelkov zajema celotno podporo za cevovode in paket prilagodljivosti: vzmetne podpore in vzmetne obešala vseh vrst, toge cevne podpore, cevne podpore za čevlje, predizolirane cevne podpore za hladno in toplo uporabo ter celotno linijo dilatacijskih spojev. To izvajalcem EPC in končnim uporabnikom omogoča, da nabavljajo dušilnike, podpore in razširitvene komponente pri enem samem proizvajalcu, kar poenostavi koordinacijo in odgovornost za kakovost.

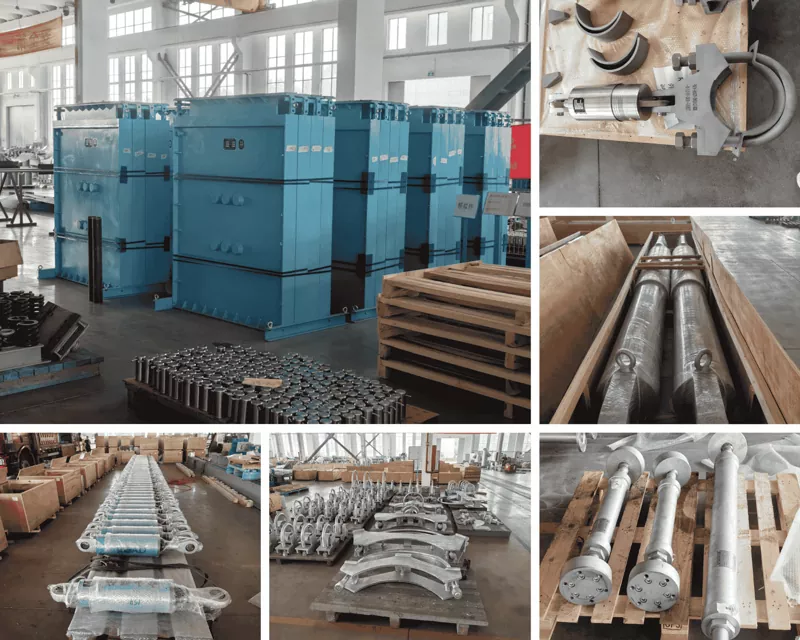

Vsak hidravlični dušilec je sestavljen in testiran v našem lastnem obratu v skladu z našim sistemom vodenja kakovosti ISO 9001:2015. Stranke podpiramo s pomočjo pri določanju velikosti, navodili za namestitev in priporočili za načrtovano vzdrževanje. Standardni dobavni rok za kataloške enote je tri do pet tednov, po predhodnem dogovoru pa je na voljo hitra izdelava. Z več kot 14-letnimi izkušnjami pri dobavi sestavnih delov cevovodov v več kot 45 držav dobavljamo tako gotove kot popolnoma prilagojene dušilne rešitve za kritične infrastrukturne projekte po vsem svetu.
Kakšna je razlika med hidravličnim dušilcem in vzmetnim obešalom?
Vzmetne obešala so nosilni nosilci, ki nosijo težo cevi, hkrati pa omogočajo toplotno gibanje. Hidravlični dušilci ne prenašajo statične obremenitve; so zadrževalne naprave, ki ostanejo prosto gibljive pri počasnih toplotnih hitrostih, vendar se togo zaskočijo, ko pride do nenadnega dinamičnega dogodka, kot je potres ali vodni udar. Oba sta pogosto nameščena skupaj na istem mestu cevi.
Kaj pomeni "hitrost sprožitve"?
Hitrost sprožitve ali hitrost zaklepanja je hitrost bata, pri kateri dušilnik preklopi iz prostega gibanja z nizkim uporom v način togega zadrževanja. Kalibrira se s prilagajanjem velikosti notranjih pretočnih odprtin. Tipične vrednosti segajo od 5 mm/s do 50 mm/s, izbrane tako, da normalna toplotna rast nikoli ne doseže sprožilne hitrosti, vendar jo dinamični dogodki vedno presežejo.
Ali je potrebno vzdrževanje hidravličnih dušilcev?
Da, vendar v dolgih intervalih. V normalnih pogojih delovanja priporočamo pregled vsakih tri do pet let in popoln remont, vključno z zamenjavo tekočine in obnovo tesnila, vsakih deset let. Življenjska doba je odvisna od temperature, števila ciklov in okoljskih pogojev. Za težke storitve ali jedrske aplikacije sledijo krajši intervali pregledov glede na specifikacijo projekta.
Ali je mogoče dušilnik namestiti v kateri koli smeri?
ja Hidravlični dušilci delujejo v kateri koli orientaciji – vodoravni, navpični ali nagnjeni – ker bat deluje v čisti aksialni napetosti in stiskanju ne glede na težo. Končni priključki (sponka, krogelni zglob, oko palice) so izbrani tako, da ustrezajo kotu namestitve in vrsti konstrukcijske pritrditve.
Kako določim velikost hidravličnega dušilnika za svoj cevni sistem?
Dimenzioniranje temelji na največji dinamični obremenitvi, ki jo mora dušilnik zadržati, in celotnem toplotnem hodu, ki ga mora prenesti, ne da bi dosegel dno. Dinamične obremenitve običajno izvirajo iz analize napetosti v cevi v primerih potresa, vodnega udara ali vetra. Naša inženirska ekipa vam lahko pomaga pri dimenzioniranju, če navedete pričakovano obremenitev, zahtevan hod, delovno temperaturo in ustrezno kodo projekta.
