Povzetek članka:Zanesljiv podporni sistem je bistvenega pomena za industrijske cevovode, ki so izpostavljeni toplotnemu raztezanju, krčenju, vibracijam in spreminjajočim se delovnim obremenitvam. ASpremenljiva vzmetna podpora za cevovodzagotavlja nadzorovano navpično gibanje, hkrati pa stalno podpira cevovod. S strokovnimi izkušnjami v proizvodnji,Tianshundobavlja standardizirane in prilagojene rešitve za podporo variabilnih vzmeti za elektrarne, petrokemične objekte, naftne in plinske sisteme, kemične obrate, projekte čiščenja vode in druge zahtevne industrijske aplikacije.
Kazalo
- Kaj je spremenljiva vzmetna podpora za cevovod?
- Zakaj je v industrijskih cevovodih potrebna spremenljiva vzmetna podpora?
- Kako deluje spremenljiva vzmetna podpora?
- Katere so ključne tehnične specifikacije?
- Katere so glavne komponente?
- Katere so glavne prednosti?
- Kje se uporablja spremenljiva vzmetna podpora?
- Kako izbrati pravo spremenljivo vzmetno podporo?
- Kako kakovost izdelave vpliva na uspešnost?
- Kako se primerja z drugimi nosilci za cevi?
- Pogosto zastavljena vprašanja

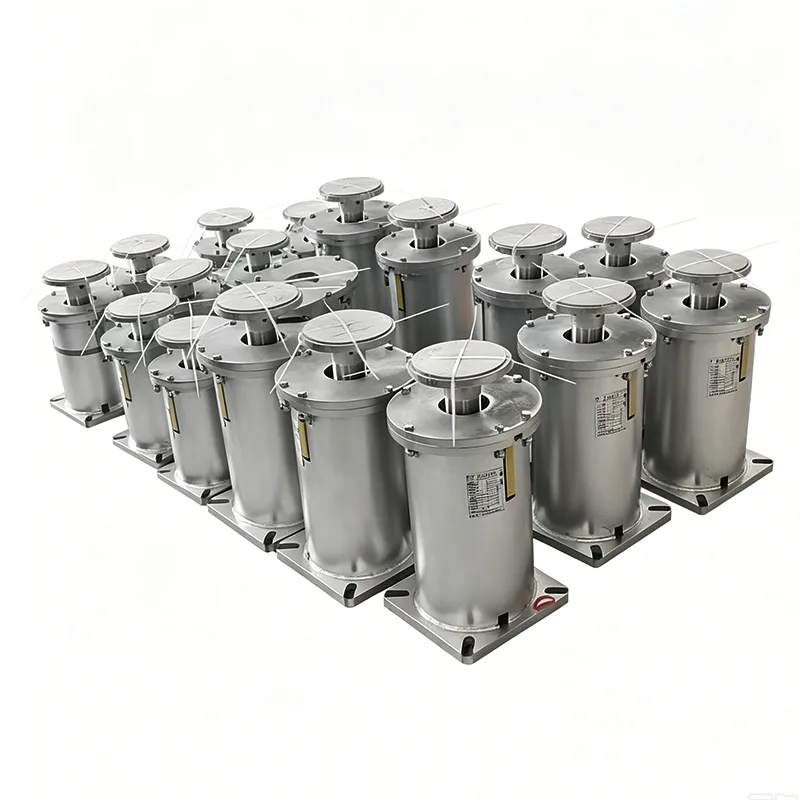

Kaj je spremenljiva vzmetna podpora za cevovod?
A Spremenljiva vzmetna podpora za cevovodje elastična mehanska podpora, zasnovana za prenašanje obremenitev cevovoda, hkrati pa omogoča nadzorovano navpično gibanje. Za razliko od toge podpore, ki omejuje gibanje, podpora s spremenljivo vzmetjo uporablja lastnosti upogiba vzmeti, da se prilagodi spremembam položaja cevovoda.
Industrijski cevovodi se lahko ob spremembi delovne temperature znatno premaknejo. Parni vodi, sistemi napajalne vode, procesni cevovodi, kondenzacijski vodi in drugi visokotemperaturni sistemi se lahko med delovanjem razširijo in skrčijo po zaustavitvi. Če tega gibanja ne upravljate pravilno, se lahko prekomerne sile prenesejo na cevi, ventile, prirobnice, šobe opreme in strukturne povezave.
Pravilno izbrana vzmetna opora pomaga porazdeliti te sile, hkrati pa ohranja predvidljivo nosilno obremenitev. Ponudba izdelkov Tianshun vključuje standardne in prilagojene konfiguracije, zasnovane za različne nosilnosti, potovalne zahteve, pogoje namestitve in industrijska okolja.
Zakaj je v industrijskih cevovodih potrebna spremenljiva vzmetna podpora?
Podpora cevovoda ni le držanje cevi na mestu. Pravilno zasnovan podporni sistem se mora prilagoditi teži, toplotnemu gibanju, vibracijam in delovnim pogojem, ne da bi pri tem povzročil prekomerno sekundarno obremenitev.
Spremenljive vzmetne podpore so še posebej uporabne, kadar cevovod potrebuje kompenzacijo navpičnega premika, vendar ne zahteva izredno nizkih sprememb obremenitve, povezanih s konstantno vzmetno podporo.
- Kompenzacija toplotnega raztezanja:Omogoča nadzorovano navpično gibanje ob spremembi temperature cevovoda.
- Porazdelitev obremenitve:Zagotavlja stalno podporo za cevovode in povezane komponente.
- Zmanjšanje stresa:Pomaga zmanjšati čezmerne sile, ki se prenašajo na povezano opremo.
- Upravljanje vibracij:Zagotavlja elastičen podporni mehanizem za delovanje cevnih sistemov.
- Zaščita opreme:Pomaga zmanjšati tveganje čezmerne obremenitve na občutljivih povezovalnih točkah.
- Prilagodljivost namestitve:Glede na zahteve projekta je mogoče izbrati različne konfiguracije.
Pri inženirskih projektih je treba podporo vedno izbrati na podlagi dejanske teže cevovoda, gibanja, delovne temperature, položaja namestitve in strukturnih pogojev, namesto da preprosto izberete podporo na podlagi premera cevi.
Kako deluje spremenljiva vzmetna podpora?
Načelo delovanja spremenljive vzmetne podpore temelji na razmerju med upogibom vzmeti in uporabljeno obremenitvijo. V praksi vzmet ustvarja podporno silo, ki se spreminja, ko se cevovod premika navpično.
Ko se cevovod premika navzdol, se vzmet dodatno stisne in podporna sila se poveča. Ko se cevovod premika navzgor, se stiskanje vzmeti zmanjša in podporna sila ustrezno zmanjša. Ta nadzorovana sprememba omogoča, da podpora sledi gibanju cevovoda, medtem ko še naprej prenaša obremenitev.
Razlika med hladno obremenitvijo in vročo obremenitvijo je zato pomemben dejavnik pri načrtovanju. Nosilec mora biti pravilno kalibriran, tako da njegovo delovno stanje ostane znotraj dovoljenega nihanja obremenitve in območja premikanja.
Za aplikacije, kjer je navpični premik zmeren in je določena stopnja variacije obremenitve sprejemljiva, lahko spremenljiva vzmetna podpora zagotovi učinkovito ravnovesje med zmogljivostjo, strukturno preprostostjo, priročnostjo namestitve in ceno.
Katere so ključne tehnične specifikacije?
Različni projekti cevovodov zahtevajo različne zmogljivosti vzmeti in razpone gibanja. V skladu z informacijami o izdelku, ki jih je zagotovil Tianshun, lahko spremenljive konfiguracije vzmeti pokrivajo širok spekter industrijskih delovnih pogojev.
| Specifikacija | Običajni obseg/možnost | Inženirski pomen |
|---|---|---|
| Vrsta podpore | Vrsta A, B, C, D, E, F, G | Zagotavlja fleksibilnost konfiguracije za različne pogoje namestitve |
| Velikost pomladi | št. 0–št. 22 | Omogoča izbiro glede na zahtevano nosilnost |
| Potovalni razpon | 30, 60, 90, 120, 180 mm | Ujema se z različnimi navpičnimi premiki cevovoda |
| Delovna obremenitev | 0,2–400 kN | Podpira cevovode z različnimi obratovalnimi obremenitvami |
| Smer gibanja | Navzgor / navzdol | Omogoča navpični toplotni premik |
| Variabilnost obremenitve | ≤25 % standardno | Nadzoruje spreminjanje podporne sile med gibanjem |
| Material ohišja | Ogljikovo jeklo Q235/Q355 | Zagotavlja strukturno moč in vzdržljivost |
| Površinska obdelava | Vroče pocinkano/barvano | Pomaga prilagoditi podporo različnim okoljskim razmeram |
Te vrednosti je treba obravnavati kot reference za izbiro izdelkov in ne kot univerzalne meje oblikovanja. Končne specifikacije je treba potrditi glede na dejanske tehnične pogoje in tehnično dokumentacijo proizvajalca.
Katere so glavne komponente?
Spremenljiva vzmetna opora je sestavljena iz več med seboj usklajenih komponent. Vsak del prispeva k nosilnosti, stabilnosti namestitve, operativni vidljivosti ali zaščiti okolja.
- Vijačna vzmet:Primarna elastična komponenta, izdelana iz vzmetnega jekla in obdelana za doseganje stabilnih mehanskih lastnosti.
- Zgornja in spodnja povezovalna plošča:Povežite podporo s strukturo cevovoda in nosilno strukturo.
- Indikator obremenitve:Pomaga prepoznati pogoje obremenitve vzmeti in premika med namestitvijo in delovanjem.
- Zaklepni mehanizem:Zavaruje vzmetni sklop med transportom, namestitvijo in zagonom.
- Zaščitno ohišje:Pomaga zaščititi vzmet pred prahom, vlago, deževnico in izpostavljenostjo korozivnemu okolju.
Zaradi kombinacije teh komponent je sistem primeren za dolgoročno industrijsko uporabo, kjer je pomembna stabilna podpora.
Katere so glavne prednosti?
Izbira pravilne vzmetne podpore lahko znatno prispeva k zanesljivosti cevnega sistema. V primerjavi z običajnimi togimi podporami spremenljive oblike vzmeti zagotavljajo dodatno zmožnost gibanja, medtem ko ostajajo razmeroma enostavne za namestitev in vzdrževanje.
Nadzorovana sprememba obremenitve
Pravilno oblikovana spremenljiva vzmetna podpora omejuje spremembo podporne sile med premikanjem cevovoda. Tianshun standardne informacije o izdelku določajo spremenljivost obremenitve do 25 %.
Več možnosti nalaganja in potovanja
Različne velikosti vzmeti in razponi hoda olajšajo prilagajanje podpore posebnim gibanjem cevovoda in zahtevam obremenitve.
Kalibracija pred obremenitvijo
Vzmetne opore je mogoče vnaprej prilagoditi glede na določene zahteve projekta, kar pomaga poenostaviti namestitev in zagon na delovnem mestu.
Prilagodljiva konstrukcija
Za različna okolja namestitve, prostorske omejitve in pogoje uporabe je mogoče izbrati različne konfiguracije in materiale.
Udobje vzdrževanja
Modularna konstrukcija lahko poenostavi zamenjavo komponent in vzdrževanje, ko je med življenjskim ciklom opreme potrebno servisiranje.
Kje se uporablja spremenljiva vzmetna podpora?
Tehnologija je primerna za industrijske cevne sisteme, kjer pride do navpičnega gibanja zaradi temperaturnih sprememb, delovnih pogojev ali vibracij opreme.
- Parovodi termoelektrarn
- Cevovodi za napajalno vodo in kondenzat
- Petrokemični procesni cevovodi
- Toplotni izmenjevalnik povezuje cevovode
- Kompresorske postaje za nafto in plin
- Ventilske komore plinovoda za zemeljski plin
- Omrežja daljinskega ogrevanja
- Naprave za čiščenje vode in odpadne vode
- Cevovodi za ladijske in morske ploščadi
- Sistemi za kemično in farmacevtsko obdelavo
Na primer, v obratih za proizvodnjo električne energije in petrokemičnih cevovodov se lahko ponavljajo cikli segrevanja in hlajenja. Pravilno izbrana spremenljiva vzmetna podpora lahko prilagodi nastali navpični premik, hkrati pa pomaga ohranjati predvideno porazdelitev napetosti po celotnem cevnem sistemu.
Kako izbrati pravo spremenljivo vzmetno podporo?
Pravilna izbira je eden najpomembnejših korakov pri inženiringu vzmetne podpore. Podporo je treba izbrati glede na dejanske delovne pogoje in ne le glede na nazivno velikost cevi.
- Določite delovno obremenitev:Izračunajte težo cevovoda, izolacijo, ventile, priključke, težo tekočine in druge podprte komponente.
- Prepoznajte navpično gibanje:Določite pričakovani premik navzgor ali navzdol med hladnimi in delovnimi pogoji.
- Preverite spremembo obremenitve:Ugotovite, ali je dovoljena sprememba obremenitve primerna za priključeno opremo in načrt napetosti v cevovodih.
- Ocenite prostor za namestitev:Izberite primerno konfiguracijo glede na razpoložljivo strukturo in dovoljenje za vzdrževanje.
- Upoštevajte okoljske pogoje:Izberite ustrezno ohišje in površinsko obdelavo glede na vlago, korozijo, temperaturo in izpostavljenost zunanjim prostorom.
- Potrdite smer namestitve:Preverite, ali mora podpora omogočati gibanje navzgor ali navzdol.
- Preglejte inženirske standarde:Zagotovite, da je izbrana podpora združljiva z veljavnimi projektnimi specifikacijami in zahtevami za načrtovanje cevi.
Za kompleksne projekte lahko inženirji dobavitelju zagotovijo obremenitev cevovoda, delovno temperaturo, pričakovani premik, prostor za namestitev in druge ključne parametre. Proizvajalec lahko nato priporoči ustrezen model in konfiguracijo.
Kako kakovost izdelave vpliva na uspešnost?
Delovanje vzmetne podpore je močno odvisno od konsistence vzmeti, dimenzijske natančnosti, kalibracije obremenitve, kakovosti materiala in končne montaže. Kakovost izdelave je torej neposredno povezana z dolgoročno zanesljivostjo cevovoda.
Tianshun poroča o pristopu nadzora kakovosti celotnega procesa, ki zajema pregled surovin, CNC proizvodnjo vzmeti, testiranje delovanja vzmeti, pregled dokončane montaže in končni pregled pred dostavo. Njegovi proizvodni obrati vključujejo CNC stroje za navijanje vzmeti, opremo za testiranje vzmeti, spektrometre in instrumente za neporušitveno testiranje.
V skladu z informacijami o izdelku je vsaka vzmet podvržena večkratnim preskusom stiskanja in obremenitve, da se preveri stabilno delovanje pred montažo. Sistem vodenja kakovosti podjetja ima certifikat ISO 9001:2015, medtem ko je navedeno, da so njegovi izdelki skladni z mednarodnimi standardi, vključno z zahtevami CE in API.
Ti ukrepi za nadzor kakovosti so še posebej pomembni za industrijske projekte, kjer lahko vzmetne podpore ostanejo v uporabi več let pod ponavljajočimi se toplotnimi cikli.
Kako se primerja z drugimi nosilci za cevi?
| Primerjalni faktor | Podpora spremenljive vzmeti | Toga cevna podpora | Stalna vzmetna podpora |
|---|---|---|---|
| Navpično gibanje | Kompenzira zmerno gibanje | Zelo omejeno | Primeren za večje gibanje |
| Sprememba obremenitve | Običajno ≤25 % | S premikom se močno spremeni | Običajno veliko nižje |
| Strukturna kompleksnost | Srednje | Nizka | visoko |
| Namestitev | Relativno preprosto | Enostavno | Bolj zahtevna |
| Raven stroškov | Srednje | Nizka | visoko |
| Tipična uporaba | Splošni toplotni premik | Malo ali nič gibanja | Sistemi velikega gibanja ali zelo občutljivi na obremenitve |
Ta primerjava kaže, zakaj ni univerzalne "najboljše" podpore za cevi. Spremenljiva vzmetna podpora je še posebej privlačna, ko ima cevovod zmeren navpični premik in je sprejemljiva nadzorovana sprememba nosilne obremenitve.
Pogosto zastavljena vprašanja
1. Kaj je glavna funkcija spremenljive vzmetne podpore za cevovod?
Njegova glavna funkcija je podpreti težo cevovoda, hkrati pa omogočiti nadzorovano navpično gibanje, ki ga povzroči toplotno raztezanje, krčenje ali spreminjanje delovnih pogojev.
2. Kakšna je razlika med oporo s spremenljivo vzmetjo in oporo s konstantno vzmetjo?
Spremenljiva vzmetna podpora spreminja svojo podporno silo, ko se vzmet upogiba. Konstantna vzmetna podpora je zasnovana tako, da vzdržuje veliko bolj dosledno podporno silo v celotnem določenem območju gibanja. Spremenljive vzmetne podpore so na splošno primerne, kadar je sprejemljivo zmerno spreminjanje obremenitve.
3. Katere informacije so potrebne za izbiro vzmetne podpore?
Pomembni parametri vključujejo delovno obremenitev, hladno obremenitev, vročo obremenitev, navpični premik, smer gibanja, delovno temperaturo, prostor za namestitev, konfiguracijo cevi in okoljske pogoje.
4. Kateri razponi potovanj so na voljo?
Tipične možnosti izdelkov vključujejo 30 mm, 60 mm, 90 mm, 120 mm in 180 mm gib. Ustrezen hod je treba izbrati glede na dejansko izračunano gibanje cevovoda.
5. Ali je mogoče prilagoditi spremenljive vzmeti?
ja Prilagojene rešitve je mogoče razviti za posebne zahteve glede obremenitev, pogoje pomikov, omejene prostore za namestitev, materiale, površinsko obdelavo in druge zahteve, specifične za projekt.
6. Kako lahko ugotovim, ali potrebujem spremenljivo ali stalno vzmetno oporo?
Odločitev mora temeljiti na gibanju cevovoda, dovoljeni variaciji nosilne obremenitve, občutljivosti priključene opreme, analizi napetosti in specifikacijah projekta. Za kritične cevne sisteme je treba izbiro potrditi z inženirskimi izračuni in strokovnim tehničnim pregledom.
Zaključek
Dobro zasnovan podporni sistem je temeljnega pomena za varno in zanesljivo delovanje industrijskih cevovodov. S kombinacijo elastične podpore bremenu z nadzorovanim navpičnim gibanjem, aSpremenljiva vzmetna podpora za cevovodlahko pomaga upravljati toplotni premik, porazdeliti obremenitve cevovoda, zmanjšati prekomerno obremenitev in zaščititi povezano opremo. Za projekte, ki zahtevajo standardne ali prilagojene rešitve, Tianshun ponuja spremenljive vzmetne podpore z več konfiguracijami obremenitve in potovanja, nadzorom kakovosti izdelave, tehnično pomočjo pri izbiri in poprodajno podporo. Če načrtujete nov projekt cevovoda ali nadgrajujete obstoječi podporni sistem,kontaktirajte nasz vašimi zahtevami glede obremenitve, odmika, temperature in namestitve, da bi razpravljali o ustrezni rešitvi za podporo spremenljive vzmeti za vašo aplikacijo.
