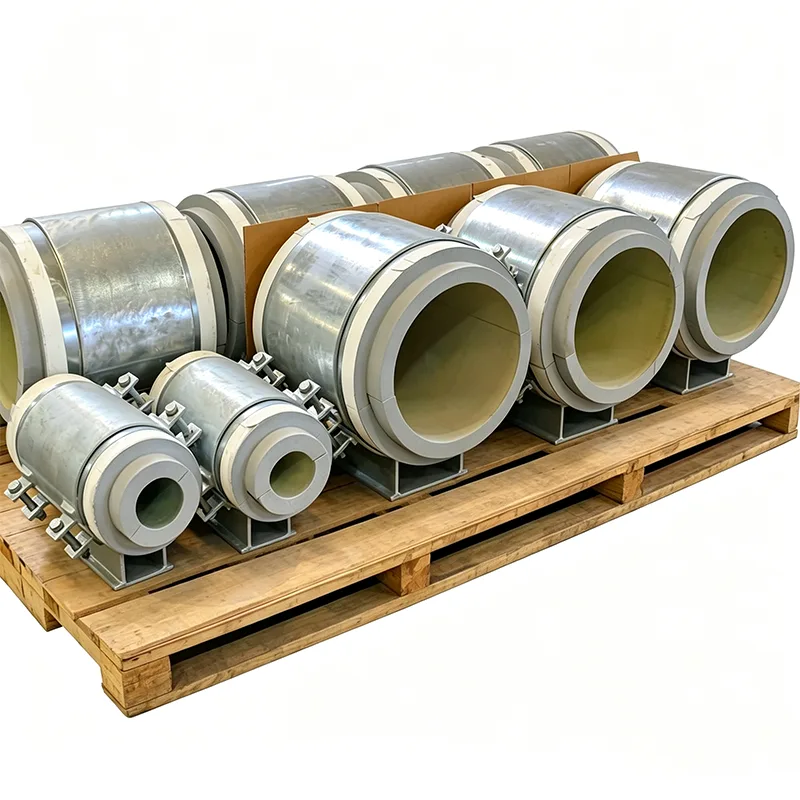

Nosilci za predizolirane cevi, nameščeni na podlago

Izolacija okoli nosilcev cevi, izdelana na terenu, ustvarja šibke točke v katerem koli predizoliranem sistemu. Nosilci za predizolirane cevi podjetja Yangzhou Tianshun, nameščeni na osnovno cev, so prispeli kot ena tovarniško izdelana enota s popolnoma zaprtim izolacijskim blokom, integrirano parno zaporo in izbirnimi drsnimi ploščami – zmanjšanje dela na mestu rezanja, odpravljanje toplotnih mostov in pospešitev namestitve. Zahtevajte ponudbo, pošljite svojo izolacijsko specifikacijo ali se pogovorite o svojih projektnih zahtevah.

Pri projektu predizoliranih cevovodov – daljinskega ogrevanja, hladilnih omrežij ali industrijskih vročih in hladnih napeljav – je izolacijski sistem močan le toliko, kolikor je močna njegova najšibkejša točka. Podporne lokacije so običajno tista šibka točka. Izdelava izolacije okoli cevnega čevlja na terenu, rezanje blokovnega materiala na velikost in tesnjenje parne zapore v nerodnih položajih zahteva čas, močno je odvisno od spretnosti monterja in ga je težko pravilno pregledati, ko je obloga nameščena.

Predizolirani nosilci za cevi, nameščeni na podlago, odpravijo to delo na gradbišču. Nosilni izolacijski blok je tovarniško pritrjen znotraj kovinskega nosilnega telesa in zatesnjen v neprekinjen plašč, preden sploh zapusti naš obrat. Sklop prispe na gradbišče kot ena enota, pripravljena za namestitev: privijte ga na temelj ali jekleno konstrukcijo, položite cev in povežite sosednjo cevno izolacijo neposredno na vgrajeno tesnilno obrobo nosilca. Te nosilce izdelujemo v našem obratu v Yangzhou od leta 2012 za projekte, kjer se o doslednosti, hitrosti in dolgoročni izolacijski učinkovitosti ni mogoče pogajati.

Kaj dobite v enem tovarniško izdelanem sestavu

Vsak nosilec za predizolirano cev, nameščen na podlago, je sestavljen iz treh integriranih plasti:

Toga jeklena osnovna plošča z vnaprej izvrtanimi luknjami za sidrne vijake, dimenzionirana glede na vaše konstrukcijske obremenitve in potresne zahteve.

Izolacijski blok visoke gostote, izbran za delovno temperaturo, v celoti zajet v kovinsko ohišje. Za vroče storitve do 140 °C običajno uporabljamo poliuretan visoke gostote (PUR) ali poliizocianurat (PIR). Za ohlajeno vodo in aplikacije pri temperaturah pod ničlo se uporablja celično steklo z zaprtimi celicami ali PIR z oceno delovanja pri nizkih temperaturah.

Cevni nosilec ali sedež, ki porazdeli obremenitev v izolacijski blok, mehansko pritrjen, da prepreči vrtenje ali dviganje. Zibelka je zasnovana s polmerom, ki se ujema z zunanjim premerom cevi in ​​vključuje zaščitno oblogo, ki preprečuje poškodbe prevleke.

Celoten kovinski sklop je standardno vroče pocinkan, z nerjavečim jeklom, ki je na voljo za korozivna okolja. Ker je izolacijski blok zlepljen v kontroliranih tovarniških pogojih, je pot tlačne obremenitve popolnoma pravokotna in ni zračnih rež, ki bi omogočale konvekcijsko izgubo toplote ali migracijo vlage skozi čas.

Brez toplotnih mostov, brez puščanja pare

Značilnost te podpore je, da se jeklena osnovna plošča in cevni nosilec nikoli ne dotikata. Izolacijski blok nosi celotno težo cevi in ​​deluje kot toplotna prekinitev. Na hladni cevi to pomeni, da se na osnovni plošči ali strukturnem jeklu pod njo ne tvori zmrzal. Na vroči cevi to pomeni, da se toplota ne izgubi v temelju.

Za parno zaporo izdelamo nosilec z integrirano kovinsko tesnilno prirobnico po obodu. Izolacijski plašč cevi, ki se namesti na mesto – ne glede na to, ali gre za spiralno navito kovinsko pločevino ali toplokrčno pušo – se prilega tej prirobnici in je zatesnjen z lepilom ali trakom, kar ustvarja neprekinjeno parno tesnilo, ki ga je mogoče pregledati. Prav tako vnaprej odrežemo sekundarno izolacijo okoli nosilnega telesa, tako da delovnemu osebju ni treba sproti spreminjati segmentov izolacije.

Ko se mora gibanje zgoditi pri opori

V mnogih predizoliranih vodih mora cev drseti skozi nosilec, ko se širi in krči. Drsno površino z nizkim trenjem lahko integriramo v nosilec, nameščen na podnožje, ne da bi pri tem ogrozili izolacijo. Polirana pločevina iz nerjavečega jekla je pritrjena na spodnjo stran izolacijskega bloka, skupaj s PTFE ali grafitno blazinico na vrhu osnovne plošče. Celoten drsni sklop je zaprt v zaprtem nosilnem telesu, tako da prah ali vlaga ne moreta doseči drsnih površin. Obseg projektiranega gibanja je izračunan tako, da ustreza vaši analizi napetosti v cevi z veliko varnostno rezervo.

Dokumentacija, ki ustreza kakovosti izdelka

Vsako naročilo predizolirane podpore pri podjetju Tianshun vključuje:

EN 10204 Certifikati o materialu tipa 3.1 za vsa konstrukcijska jekla in vijake.

Podatkovni listi izolacijskih materialov, ki navajajo toplotno prevodnost, tlačno trdnost in prepustnost vodne pare pri projektirani temperaturi.

Poročila o pregledu dimenzij, ki potrjujejo debelino bloka, dimenzije osnovne plošče ter celotno višino in poravnavo sklopa.

Tovarniški proizvodni zapisi prikazujejo okoljske pogoje med lepljenjem in strjevanjem, ki so ključni za dolgoročno celovitost oprijema.

Tipične aplikacije

Omrežja daljinskega ogrevanja in hlajenja, kjer so sistemi predizoliranih lepljenih cevi standardni

Vkopani in nadzemni predizolirani cevni regali v industrijskih obratih

Utekočinjeni zemeljski plin in kriogene cevi, kjer tovarniško zaprta parna zapora bistveno zmanjša zamude pri zagonu

Živilski in farmacevtski obrati, ki potrebujejo higienske podporne površine, ki jih je mogoče čistiti

Vsak projekt, pri katerem je zmanjšanje izolacijskega dela na kraju samem merljiv strošek in časovna korist

Zakaj izbrati Tianshun za predizolirane nosilce?

Izolacije ne obravnavamo kot naknadno in ne vstavimo bloka v standardni čevelj. Naša interna inženirska ekipa vzame vaše velikosti cevi, specifikacije izolacije in strukturne obremenitve ter konfigurira vsako podporo tako, da izolacijski blok deluje znotraj dovoljene tlačne napetosti, parno zaporo lahko izvede osebje na gradbišču brez improvizacije, osnovna plošča pa se ujema z vašo gradbeno ali konstrukcijsko jekleno ureditvijo. Ta pristop, ki je na prvem mestu pri oblikovanju, v kombinaciji z našimi 14-letnimi izkušnjami in stopnjo ponovnih naročil nad 70 % zagotavlja, da dobite podporo, ki ohranja toploto tam, kjer sodi, in kondenzacijo.

pogosta vprašanja

V: Ali je izolacijski blok mogoče zamenjati, če je poškodovan?

O: Je vezan in inkapsuliran, zaradi česar je zamenjava na terenu nepraktična. Za kritične lokacije priporočamo naročilo rezervnega sklopa. Robustno jekleno ohišje zmanjšuje tveganje poškodb med rokovanjem.

V: Kakšno temperaturno območje pokrivajo te podpore?

O: Od -196°C do +140°C za standardne kombinacije PIR/celično steklo. Za višje temperature se lahko uporabijo bloki kalcijevega silikata.

V: Ali moram priskrbeti svojo drsno ploščo?

O: Ne. Drsno ploščo lahko integriramo med izdelavo, drsna površina pa ostane zaprta znotraj nosilnega telesa.

V: Kako zatesnim izolacijo cevi na vašo podporo?

O: Nudimo kovinsko tesnilno objemko okoli nosilca. Vaša ekipa na gradbišču preprosto prilepi izolacijski plašč cevi do tega ovratnika in ga zalepi s standardnim lepilnim trakom ali kitom.

V: Kateri standardi veljajo?

O: Izdelava jekla po MSS SP-58/69. Izolacijski bloki so v skladu z EN 14305 (celično steklo) ali EN 13165 (PUR/PIR). Izpolnimo lahko tudi posebne projektne kode, kot je EN 253 za cevi za daljinsko ogrevanje.

Vsak izdelek je pred pošiljanjem v celoti testiran v podjetju

Pred odpremo gre vsak izdelek skozi celoten interni program testiranja. Ta program zajema dimenzijski in vizualni pregled, PMI (pozitivna identifikacija materiala), testiranje trdote, MT/PT neporušitveno testiranje, kjer je primerno, testiranje obremenitve vzmeti s krivuljami obremenitve in premika ter merjenje debeline prevleke. Poročila o tovarniških preskusih (FTR) in poročila o preskusih materiala (MTR) so priložena pošiljki.

To interno testiranje ni testiranje tretje osebe, akreditirano s strani ILAC

Če je potrebno testiranje s pričo tretje osebe ali laboratorijsko testiranje, je to mogoče urediti ločeno kot dodatno storitev.

Izbirne inšpekcijske storitve tretjih oseb (navedene ločeno)

1. Testiranje materiala

Na voljo so analiza kemične sestave, natezno testiranje, Charpyjev nizkotemperaturni udarni preskus in testiranje trdote.

2. Varjenje NDT

Zagotoviti je mogoče testiranje z magnetnimi delci (MT), testiranje s tekočimi penetranti (PT), ultrazvočno testiranje (UT) in radiografsko testiranje (RT).

3. Preskušanje učinkovitosti obremenitve vzmeti

Vključene so krivulje obremenitev-premik.

4. Inšpekcija zaščite pred korozijo vročega cinkanja/epoksi premaza

5. Preizkušanje, nadzor tovarne in predodpremni pregled (PSI) v prisotnem sodišču

Kaj nas dela drugačne

Primerjava z mednarodnim sistemom za podporo cevi LISEGA

Za natančnost obremenitev, standarde testiranja in dokumentacijske sisteme uporabljamo mednarodni sistem za podporo cevi LISEGA kot merilo.

Več kot standardni domači proizvajalec

Standardni domači proizvajalec običajno dobavlja samo izdelek. Gremo še dlje z zagotavljanjem krivulje obremenitev-premik z vsako vzmetno enoto. Pomagamo tudi pri organizaciji testiranja in inšpekcijskih pregledov SGS tretjih oseb ter podpiramo preglede dokumentov s strani inženirjev PE/CPE za projekte v tujini.
