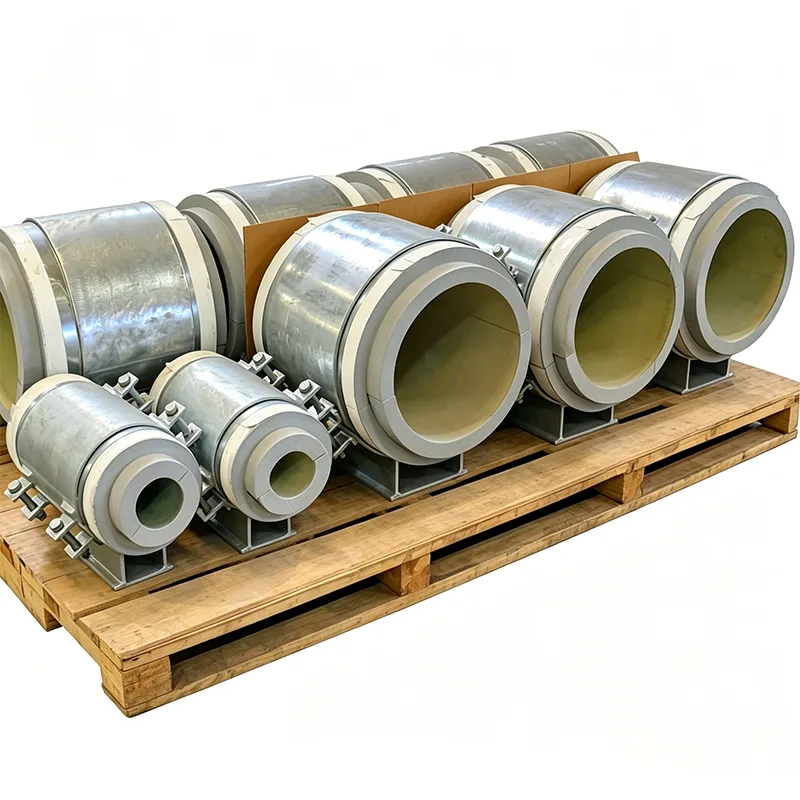

Predizolirani nosilci cevi za nafto in plin

Naftovodi in plinovodi ne premikajo le izdelkov. Premikajo nafto, nagnjeno k vosku, ki mora ostati nad točko strjevanja, moker plin, ki lahko tvori jedke hidrate na hladnem mestu, in visokotlačni kondenzat, ki kroži skozi hitra temperaturna nihanja. Pri teh storitvah je neizolirana cevna podpora več kot samo uhajanje energije – je tveganje za varnost postopka in izhodišče korozije. Ustrezno predizoliran nosilec odpravlja hladen most, vključuje parotesno ovojnico in prispe na lokacijo kot en sklop, preizkušen ob obremenitvi. Brez na terenu izdelane izolacije. Brez ugibanja.

Yangzhou Tianshun že od leta 2012 dobavlja predizolirane nosilce za naftne in plinske projekte v zgornjem, srednjem in spodnjem toku. Naši sklopi so trenutno v uporabi na razdelilnikih za proizvodnjo v puščavi, dvižnih vodih platform na morju in linijah za usmerjanje pare v rafinerijah v več kot 45 državah. Gradimo jih za obvladovanje posebnih izzivov, ki ločujejo nafto in plinovode: kisli uporabni materiali, preživetje ob požaru curka in izolacija, ki se ne pokvari, ko se vanjo vpijejo ogljikovodiki.

Materiali, izbrani za kisla in jedka okolja

V objektu za nafto in plin je nosilno jeklo lahko izpostavljeno H₂S, kloridom in zraku, obremenjenemu s soljo - včasih vsem trem hkrati. Ne tvegamo z izbiro materiala. Za uporabo v kislem okolju nabavljamo plošče in odseke iz ogljikovega jekla, ki so preizkušeni s HIC (razpoke, povzročene z vodikom) po NACE TM0284, končni nosilec pa je mogoče dobaviti v popolni skladnosti z NACE MR0175 / ISO 15156. Kjer so kloridi glavna skrb – zgornje površine na morju, obalni terminali – uporabljamo nerjavno jeklo 316L za nosilno telo in A4-80 vijačenje, ki odpravlja nevarnost galvanske korozije.

Sam izolacijski blok je zaprtocelični, da se upre absorpciji ogljikovodikov. Pri linijah, ki prenašajo surovo nafto, kondenzat ali kurilno olje, se izogibamo materialom z odprtimi celicami, ki bi vpijali olje in izgubili toplotno učinkovitost. Celično steklo in PIR z visoko gostoto sta naši privzeti izbiri, preizkušeni glede kemične združljivosti s pričakovano izpostavljenostjo razlitju.

Ohranjanje toplote, kjer jo proces potrebuje

Predizolirani cevni nosilci za nafto in plin ne delujejo vedno pri temperaturah pare, vendar so pogosto ogrevani ali napeljani, da ohranjajo pretok vsebine. Podpora, ki na eni točki omogoča uhajanje toplote, lahko povzroči lokalno hlajenje, ki vodi do odlaganja voska, tvorbe hidratov ali povečanja viskoznosti. Naši predizolirani nosilci uporabljajo nosilni izolacijski blok, izbran za specifično projektno temperaturo:

Pod ničlo do 85 °C: PIR visoke gostote za hladilne škatle za obdelavo plina, skladiščenje LPG in enote za dehidracijo ohlajene vode v plin.

Do 140 °C: PIR z oznako povišane temperature za sledljive cevi surove nafte in sisteme vročega olja.

Do 400 °C: kalcijev silikat za parno sledljive bitumenske linije, grelnike termičnega olja in procesne cevi rafinerije.

Debelina bloka se natančno ujema s specifikacijo izolacije cevi, tlačna trdnost pa je preverjena glede na celotno obremenitev vodnega preskusa - ker blok, ki se med zagonom zdrobi, ne bo ničesar izoliral.

Protipožarna zaščita, ki prihrani čas

Na ploščadi na morju ali v plinarni podporni sklop, ki se zruši med požarom, odstrani omejitev iz cevi, kar lahko vodi do zloma in stopnjevanja. Pasivno protipožarno zaščito lahko integriramo neposredno v predizolirano podlago: intumescentna ali endotermna preproga je pritrjena na jekleno podlago in stranske stene pod oblogo, sklop pa je lahko certificiran, da vzdržuje celovitost nosilnosti za določeno obdobje pri izpostavljenosti curku (ISO 22899) ali celuloznemu ognju (ISO 834). S tem opora postane del varnostnega sistema in ne le komponenta za varčevanje z energijo.

Tovarniško integrirana parna zapora odpravlja tveganja CUI na gradbišču

Korozija pod izolacijo je najdražji predmet pregledov in popravil v mnogih naftnih in plinskih obratih. Skoraj vedno se začne pri preboju podpore, kjer je parna zapora ročno izrezana in zatesnjena s trakom, ki po nekaj poletjih izgubi oprijem. Naši nosilci imajo neprekinjen kovinski tesnilni obroč, ki je tovarniško privarjen na nosilno telo. Osebje na gradbišču napelje izolacijski plašč cevi naravnost na ta obroč in ga zatesni z določenim lepilom ali kompresijskim trakom. Rezultat je parotesen prehod, ki ga je mogoče vizualno pregledati od zunaj - in se dve leti pozneje ne bo odprl.

Dokumentacija pripravljena za vsakega revizorja

Vsak predizoliran cevni nosilec za nafto in plin, ki ga dobavimo za naftni in plinski projekt, vključuje:

Certifikati o materialu EN 10204 tipa 3.1 z rezultati testa HIC, kjer je določena uporaba v kislem okolju.

Podatkovni listi izolacijskih blokov s tlačno trdnostjo, toplotno prevodnostjo in požarno stopnjo.

Poročila NDT za vse zvare, vključno s PT/MT in radiografijo, če je zahtevano.

Končni dimenzijski pregled in potrdila o preizkusu obremenitve.

Oznaka CE in izjava o zmogljivosti v skladu z EU 305/2011, kjer je primerno.

Tipične uporabe nafte in plina

Proizvodni razdelilniki in zbirne linije (na kopnem in na morju)

Enote za dehidracijo in odstranjevanje kislih plinov

Cevi za shranjevanje in prenos LPG in NGL

Procesne enote rafinerije: destilacija surove nafte, hidrokreking, reforming

Cevi, ogrevane z bitumenom in težkim oljem

Zgornji deli platforme na morju in procesni moduli FPSO

Zakaj Tianshun za predizolirane nosilce za nafto in plin?

Zavedamo se, da je specifikacija podpore za nafto in plin polna zahtev glede materialov, klavzul o skladnosti NACE in zahtev glede požarne zaščite. Naši inženirji preberejo te specifikacije vrstico za vrstico, preden izdelajo eno risbo. Primerjamo lahko vaš razred cevi, standard izolacije in strukturno obremenitev, da zagotovimo en sam sklop, ki preveri vsako polje – in ga podpremo z dokumentacijo, ki to dokazuje. Več kot 70 % naših strank se vrne za naslednji projekt, kar je najmočnejši dokaz, ki ga lahko ponudimo.

pogosta vprašanja

V: Ali je mogoče vaše podpore uporabiti v kislih servisnih okoljih?

O: Da. Dobavljamo nosilce iz jekla, preizkušenega po HIC, in skladnosti z NACE MR0175/ISO 15156 za aplikacije kislega plina in surove nafte.

V: Ali ponujate protipožarne različice?

O: Da. Vgradimo lahko pasivno protipožarno zaščito, ocenjeno za ogenj s curkom (H-60 ali J-60) ali požar s celulozo, ki ohranja nosilnost v nazivnem obdobju.

V: Kako preprečite, da bi izolacija absorbirala olje ali kemikalije?

O: Uporabljamo materiale z zaprtimi celicami, kot je celično steklo ali PIR, ki se upirajo absorpciji tekočih ogljikovodikov. Izolacija z odprtimi celicami ni nikoli določena za nafto in plin brez zaščitne pregrade.

V: Ali lahko nosilci prenesejo visoke točkovne obremenitve cevi s težkimi stenami?

O: Vsekakor. Izračunamo nosilni tlak v pogojih obratovanja in hidrotestov ter ustrezno izberemo razred izolacijskega bloka.
