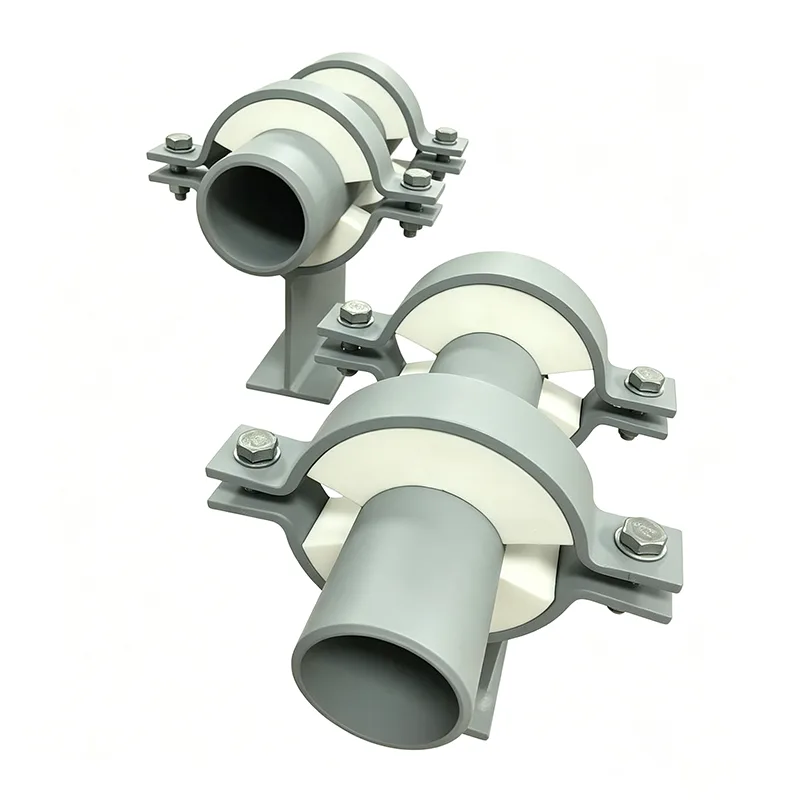

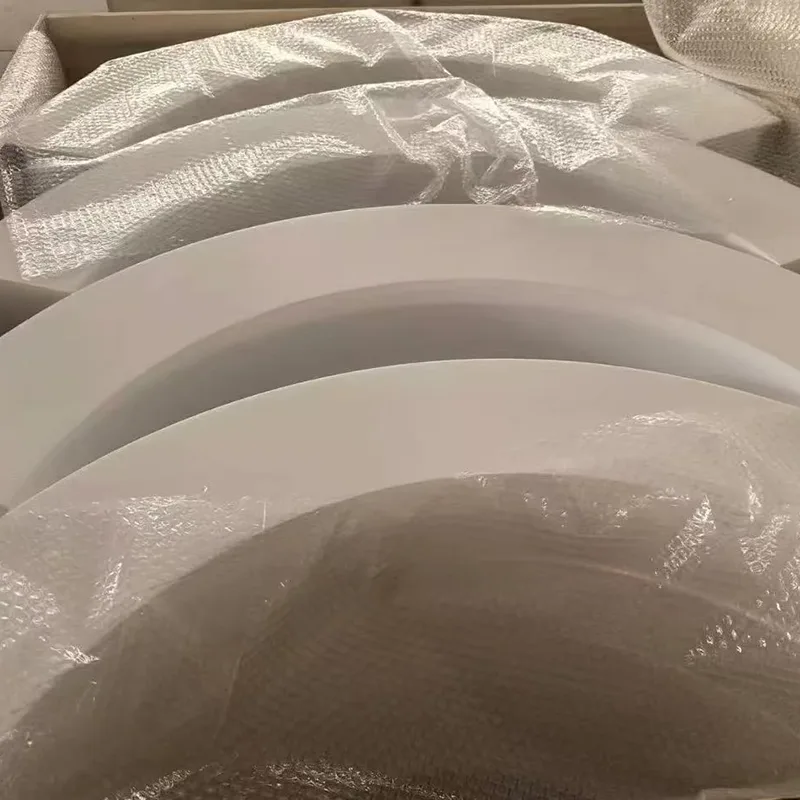

Nosilci za izolirane cevi

To je posebej zasnovana podpora za izolirane cevovode, zasnovana za držanje izolacije iz natančno strojno obdelanega in stisnjeno ulitega PTFE. Na ruskem trgu je trenutno veliko povpraševanje po tem izdelku. Na Kitajskem se kakovost izdelkov iz PTFE zelo razlikuje, kar mednarodnim trgovcem otežuje pridobivanje visokokakovostnih izdelkov. Naše podjetje uporablja vrhunske materiale in izdeluje nosilce v velikosti od DN20 do DN1200.

Neizoliran nosilec na sicer dobro izolirani cevi je luknja v sistemu. Na cevi za ohlajeno vodo kaplja kondenz. Na parnem vodu oddaja toploto. Na kriogeni cevi potegne vlago iz zraka in jo zamrzne. Bistvo izoliranega nosilca cevi je, da zapolni to vrzel – prenese težo cevi, vsebine in izolacije, ne da bi ustvaril toplotni kratki stik med cevjo in strukturo.

Yangzhou Tianshun od leta 2012 načrtuje in izdeluje izolirane nosilce cevi za omrežja daljinskega hlajenja, industrijske parne sisteme, terminale LNG in obrate za predelavo hrane po vsem svetu. Vsak nosilec izdelamo kot en sklop, preizkušen ob obremenitvi, s popolnoma integriranim izolacijskim blokom, tako da vam toplotne prekinitve ni treba izdelati na mestu.

Kako deluje toplotna prekinitev

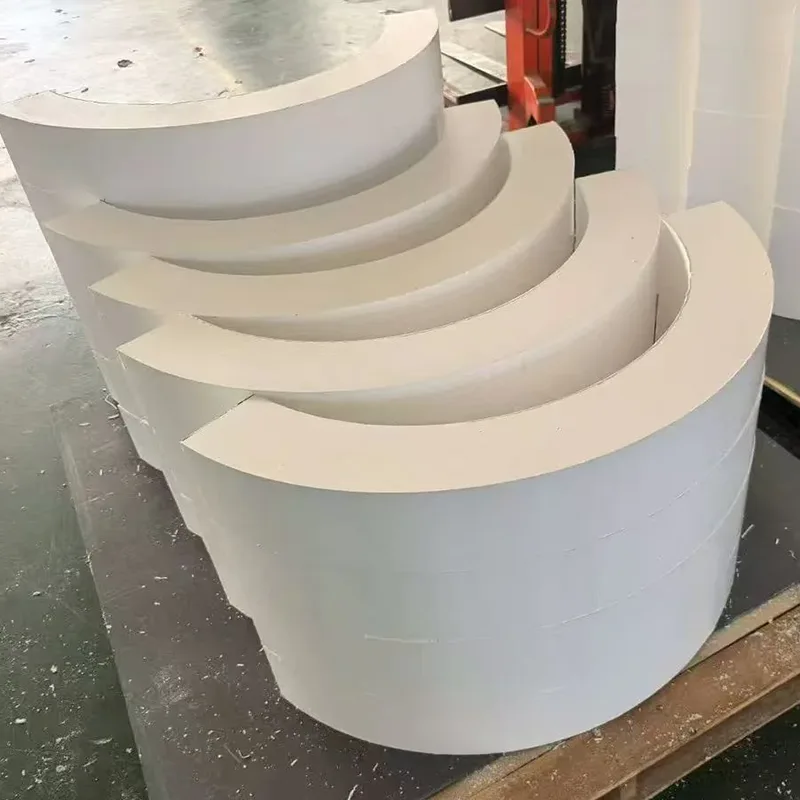

Pri standardnem cevnem čevlju se kovinsko sedlo naslanja neposredno na kovinsko osnovno ploščo. Toplota ali mraz prehaja naravnost skozi. V izolirani podpori se med obema kovinskima deloma nahaja togi izolacijski blok. Obremenitev cevi potuje iz sedla v izolacijo in iz izolacije v osnovno ploščo. Sedlo se na nobeni točki ne dotika osnovne plošče. Blok je strojno obdelan tako, da ustreza premeru cevi na eni strani in jekleni podlagi na drugi strani, kar omogoča popoln stik in brez točkovnih obremenitev.

Material bloka je izbran tako, da ostane močan pri načrtovani temperaturi. Poliizocianurat visoke gostote (PIR) deluje za napeljave za ohlajeno vodo in glikol. Celično steklo prenese kriogeno uporabo do -196 °C in nudi skoraj ničelno prepustnost vodne pare. Kalcijev silikat prenese paro in vroče olje do 650 °C. Tlačna trdnost bloka je preverjena glede na celotno obremenitev vodnega preskusa – ne samo glede na delovno težo –, tako da se med zagonom ne bo zdrobil.

Parna zapora, ki se ne ustavi pri nosilcu

Na hladnih ceveh je vdor vlage največja dolgoročna nevarnost. Vodna para, ki prodre skozi izolacijo, bo sčasoma kondenzirala, zmrznila ali razjedala površino cevi. Naši izolirani nosilci so zgrajeni z neprekinjenim kovinskim tesnilnim obročem okoli izolacijskega bloka. Osebje na gradbišču napelje izolacijski plašč cevi do tega obroča in ga zatesni z lepilom ali trakom. Brez vrzeli. Brez ročno rezanega našitka. Samo čista, pregledljiva parna tesnila, ki ostane tesna.

Ko mora cev zdrsniti, izolacija ostane na mestu

Veliko izoliranih vodov se širi in krči s temperaturo. Fiksna podpora bi preprečila to gibanje. Drsno površino z nizkim trenjem integriramo neposredno v nosilni sklop. Polirana pločevina iz nerjavečega jekla je pritrjena na spodnjo stran izolacijskega bloka (ali na ploščo za porazdelitev obremenitve pod njim). PTFE ali z grafitom impregnirana blazinica je prilepljena na vrh osnovne plošče. Površini drsita druga proti drugi z dovolj nizkim koeficientom trenja, da jo lastne toplotne sile cevi lahko premagajo. Celoten drsni vmesnik je zaprt v nosilnem ohišju, zaščiten pred prahom, peskom in vodo, tako da ostane prosto gibljiv ves čas življenjske dobe sistema.

Izdelano tako, da ustreza vašim specifikacijam cevi, ne katalogu

Izolirane podpore ne izbiramo s police. Vsako naročilo je konfigurirano glede na vaše:

Velikost cevi in ​​debelina stene

Izolacijski material in debelina

Delovne in projektne temperature

Podporne obremenitve (težina, hidrotest, občasno)

Zahteve glede gibanja (aksialni drsnik, fiksno sidro, bočno vodilo)

Izpostavljenost okolju (notranja, zunanja, obalna, izpiranje, požarno območje)

Jeklene komponente so standardno vroče pocinkano ogljikovo jeklo, z nerjavnim jeklom (304L, 316L), ki je na voljo za korozivne ali higienske aplikacije. Vsa strukturna varjenja izvajajo usposobljeni varilci po certificiranih postopkih.

Aplikacije v različnih sektorjih

Ohlajena voda in daljinsko hlajenje: brez kondenzacije, brez kapljanja, brez CUI.

Para in vroča voda: Minimalne toplotne izgube, varne temperature na dotik in drsne plošče, ki omogočajo raztezanje.

Kriogeni in LNG: izolacijski bloki iz celičnega stekla, telesa iz nerjavečega jekla in hladni čevlji, ki preprečujejo led na strukturi.

Hrana in farmacevtski izdelki: nerjaveče jeklo, higienski zaključki, kapsulirana izolacija in popolna združljivost s pranjem.

Nafta in plin: kisli servisni materiali, ognjevarne možnosti in parotesne zasnove za obalna in morska okolja.

Dokumentacija, ki podpira vsako naročilo

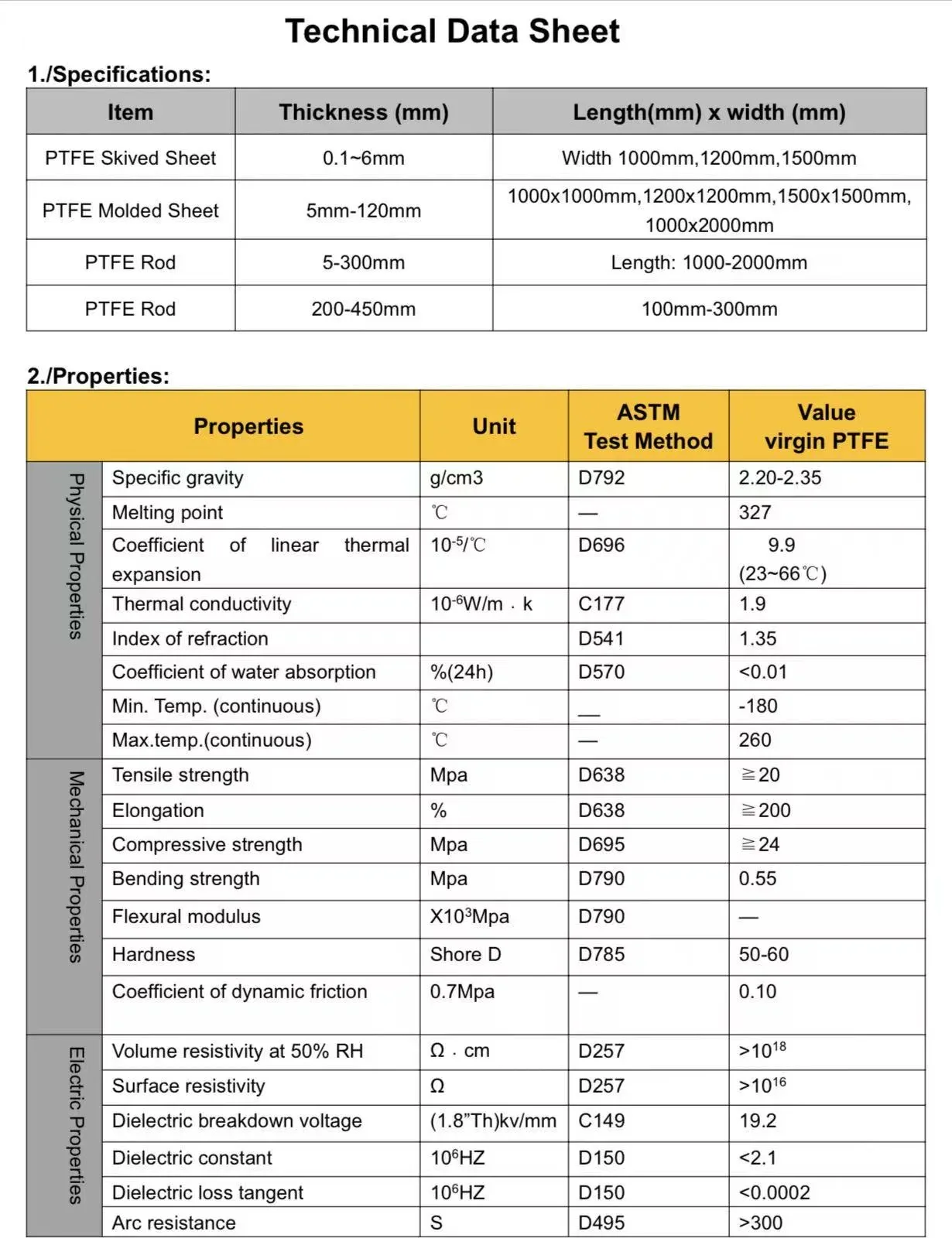

Vsaka pošiljka vključuje certifikate o materialu EN 10204 tipa 3.1, podatkovne liste o izolaciji z vrednostmi tlačne trdnosti in toplotne prevodnosti, poročila o pregledu dimenzij in potrdila o preizkusu obremenitve, kadar je to potrebno. Za naftne in plinske projekte lahko zagotovimo poročila o preskusih HIC in dokumentacijo o skladnosti NACE. Za aplikacije v živilskem razredu so poročila o površinski obdelavi in ​​izjave o materialih standardne.

pogosta vprašanja

V: Ali lahko ujemate katero koli vrsto in debelino izolacije?

O: Da. Izolacijski blok obdelamo na vaš natančen OD cevi in ​​debelino izolacije ter izberemo material bloka za vašo delovno temperaturo.

V: Ali dobavite celotno enoto, vključno z drsno ploščo, če je potrebno premikanje?

O: Da. V podnožje lahko integriramo PTFE ali grafitno drsno ploščo, vse pa je zaprto v nosilnem telesu.

V: Kako preprečite, da bi se izolacijski blok zmočil?

O: Blok je v celoti vgrajen v jekleno nosilno telo, nudimo pa tudi kovinsko tesnilno obrobo za neprekinjeno povezavo parne zapore z izolacijo cevi.

V: Kaj pa, če je moja cev iz nerjavečega jekla ali zahteva higienske pogoje?

O: Celoten nosilec izdelujemo iz nerjavečega jekla 304L ali 316L z dekapiranimi in pasiviziranimi površinami, ki so primerne za pranje in živilska okolja.

V: Ali lahko dobim protipožarno različico?

O: Da. Vgradimo lahko materiale za pasivno protipožarno zaščito, ocenjene za izpostavljenost celuloznemu ali curku ognja, ki ohranjajo nosilnost za zahtevano obdobje.

Izolirana cevna podpora je majhna komponenta v velikem projektu, vendar neuspešna - zdrobljena izolacija, razcepljena parna zapora, zataknjena drsna plošča - lahko povzroči nenačrtovano zaustavitev. Te podpore izdelujemo že več kot desetletje in pošiljamo v več kot 45 držav, pri čemer več kot 70 % našega poslovanja prihaja od stalnih strank. Ta zapis obstaja, ker vsako podporo obravnavamo kot inženirski sklop in ne kot del zaloge. Pošljite nam svoj razpored cevi in ​​specifikacijo izolacije. V enem dnevu vam bomo vrnili dimenzionirano ponudbo in trdno ceno.
