Cevovodi za paro doživljajo drastične temperaturne razlike med fazami zagona in zaustavitve, visokotemperaturni mediji pa ustvarjajo znatne toplotne raztezke. Lastna teža cevovoda, teža medija in nihajoče obremenitve delujejo hkrati. Navadne variabilne vzmetne podpore nimajo zadostne nosilnosti in odpornosti na vročino; dolgotrajno delovanje zlahka povzroči sprostitev vzmeti, odstopanje obremenitve in deformacijo ohišja, kar lahko povzroči trganje spoja cevovoda in zmanjšanje obremenitve enote ali zaustavitev.

Ta slika prikazuje krivuljo zmogljivosti premika obremenitve spremenljive vzmetne podpore/obešala, vključno s ključnimi parametri obremenitve in premika za preverjanje natančnosti nosilnosti in zanesljivosti delovanja izdelka.

Vsaka enota je pred odpremo predmet kalibracije obremenitve in testiranja delovanja. Odstopanje nastavitvene obremenitve je nadzorovano znotraj ±5 %, skladno z mednarodnim standardom ANSI/MSS‑SP‑58‑2018 in NB/T47039‑2013.

Izdelki izpolnjujejo tehnične zahteve za električne, petrokemične in druge industrijske cevne sisteme. V skladu z MSS‑SP‑58‑2018 največja dovoljena spremenljivost obremenitve za spremenljive vzmetne enote ne sme presegati 25 % delovne vroče obremenitve v polnem delovnem hodu.

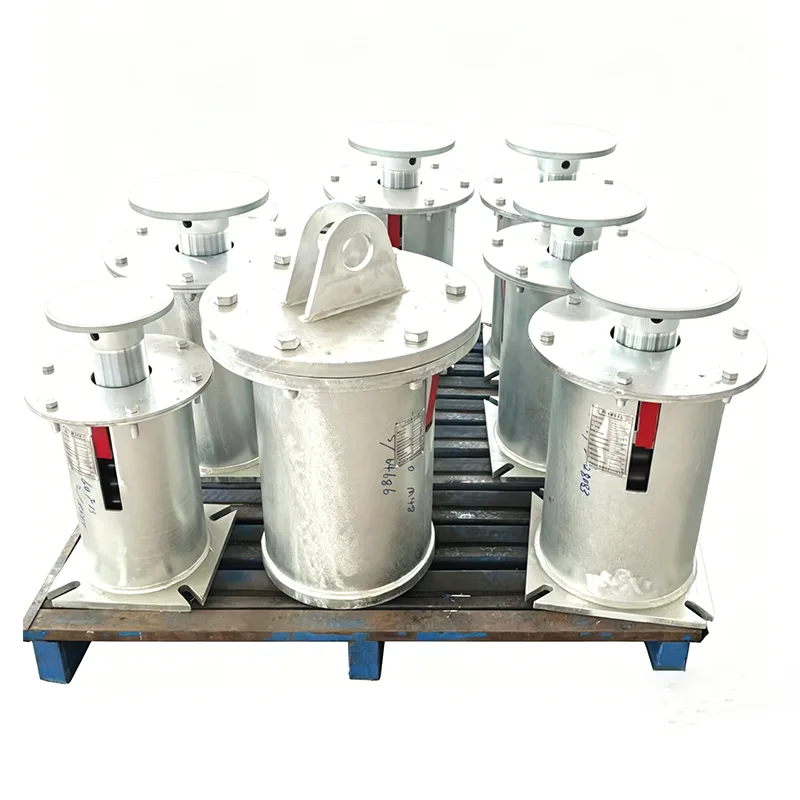

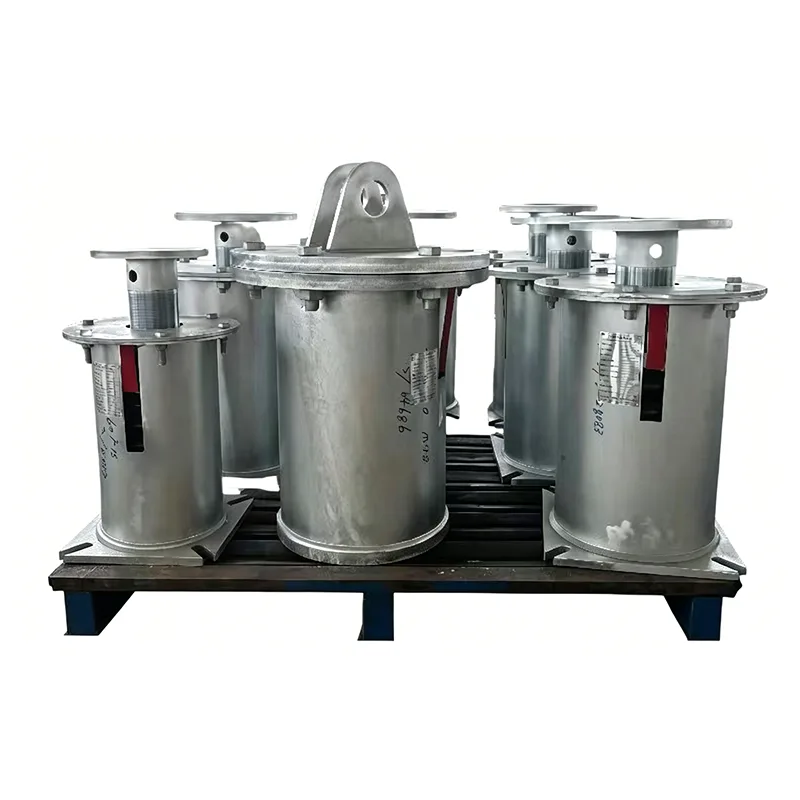

Podpora spremenljive vzmeti Steam Pipe je zasnovana po meri za uporabo s paro in izpolnjuje zahteve po dolgoročnem neprekinjenem delovanju cevovodov za paro v termoelektrarnah, obratih za daljinsko ogrevanje in petrokemičnih obratih. Od začetka proizvodnje leta 2012 smo dobavili več kot 400 sklopov podpor za obsežne parne projekte, pri čemer je najdaljša življenjska doba na kraju samem dosegla 13 let.

Tehnične specifikacije izdelka

Tabela specifikacij spremenljivega vzmetnega obešalnika	Primer
Vrsta/konfiguracija obešalnika	Vrsta A, B, C, D, E, F, G
Velikost vzmeti / št.	št. 0 - št. 22
Potovalni razpon	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Delovna obremenitev	0,2 kN - 400 kN
Nameščena obremenitev (hladna obremenitev)	kN / kgf
Delovna obremenitev (vroča obremenitev)	kN / kgf
Smer gibanja	Navzgor / navzdol
Variabilnost (%)	≤ 25 % (standardno)
Površinska obdelava	Vroče pocinkano/barvano
Material ohišja	Ogljikovo jeklo (Q235/Q355)

Strukturna sestava in princip delovanja

Podpore s spremenljivo vzmetjo za parno cev so na voljo v dveh strukturnih tipih: zgoraj obešeni in spodaj podprti. Izravnavajo navpični toplotni premik cevovoda z elastično deformacijo vzmeti, kar zagotavlja stabilno nadzorovano nihanje obremenitve znotraj območja upogiba.

Vse komponente so izdelane iz materialov, primernih za visoke temperature:

1.Treske vzmeti iz visokotemperaturne zlitine

2. Odebeljena tlačno nosilna ohišja

3. Toplotno odporne nastavitvene vijačne palice

4. Kovinske plošče za merjenje pomika

5. Visoko trdna kovana dvižna ušesa in podstavki

6. Dvojni blokirni sklopi proti popuščanju

Obremenitev vgradnje je tovarniško predhodno umerjena. Ko se cevovodi širijo z naraščajočo temperaturo, se vzmeti širijo in krčijo sinhrono, kar enakomerno vzdržuje obremenitve cevovoda in zmanjšuje napetost na zvarnih šivih in šobah opreme.

Tabela ujemanja razvrščenih materialov

Tri konfiguracije materiala so razvrščene glede na temperaturo pare, da se ujemajo z dejanskimi pogoji delovanja nosilcev spremenljive vzmeti parne cevi:

Delovna stopnja	Temperatura medija	Vzmetni material	Material ohišja	Postopek površinske zaščite
Nizkotemperaturna para	≤300 ℃	60Si2MnA	Q345B	Na visoke temperature odporen epoksi temeljni premaz + zaključni premaz
Srednjetemperaturna para	300 ℃ ~ 450 ℃	50CrVA	16MnR	Peskanje in zgoščen premaz, odporen na visoke temperature
Visokotemperaturna pregreta para	450 ℃ ~ 550 ℃	Visokotemperaturna Cr-V zlitina	Plošča iz nerjavečega jekla 304	Integrirana visokotemperaturna pasivizacija in brizganje

Vse surovine so opremljene z originalnimi certifikati MTC iz kvalificirane jeklarne. Vsaka serija jekla je podvržena trem ponovnim pregledom: spektroskopiji, nateznemu testiranju in udarnemu preizkusu. Ohranja se popolna sledljivost dokumentacije, da se izpolnijo zahteve revizije EEAT.



Celotna tabela specifikacij serije

Koda modela	Nazivna obremenitev (kN)	Standardna toplotna deformacija (mm)	Ustrezen nazivni premer parne cevi	Veljavni standardi
SPVS-50	0,3~25	50, 80	DN25~DN150	GB/T 17116, HG 20644
SPVS-120	25~120	120, 150	DN200~DN400	Koda toplotne moči ASME B31.1
SPVS-200	120~350	150, 200	Glavne parne cevi z velikim premerom DN450~DN800	Standard za podporo elektrarn DL/T

Tipični scenariji uporabe

Spremenljive vzmeti za parne cevi so nameščene predvsem na glavnih parnih vodih:

▶  Cevovodi glavne pare, pare za dogrevanje in napajalne vode v termoelektrarnah na premog in plin

▶  Visokotemperaturni parni prenosni vodi za peči in kreking enote v rafinerijah

▶  Primarna visokotemperaturna parna omrežja za velika mestna daljinska ogrevanja

▶  Cevovodi za proizvodnjo pare v elektrarnah na biomaso in energijo iz odpadkov

▶  Toplotne izmenjevalne postaje in razdelilniki pare v kemičnih parkih

Evidence o dobavi v razsutem stanju obstajajo za primerjalne domače in mednarodne projekte. Zagotovimo lahko pretekle projektne pogodbe, fotografije dokončanja na kraju samem in dokumente o prevzemu lastnika, da okrepimo avtoritativno preverjanje EEAT.

Standardizirana proizvodnja in nadzor kakovosti

Vsak izdelek je pred odpremo podvržen obsežnemu internemu testiranju

Pokrovi za interno testiranje

Dimenzijski in vizualni pregled, PMI (pozitivna identifikacija materiala), testiranje trdote, MT/PT neporušitveno testiranje (kjer je primerno), testiranje obremenitve vzmeti s krivuljami obremenitve in premika ter merjenje debeline prevleke. Na voljo so poročila o tovarniških preskusih (FTR) in poročila o preskusih materiala (MTR).

Opomba: interno testiranje ni testiranje tretje osebe, akreditirano s strani ILAC

Testiranje s strani tretjih oseb ali laboratorijsko testiranje je na voljo kot neobvezna storitev, ki se navaja posebej.

Izbirne inšpekcijske storitve tretjih oseb (navedene ločeno)

1. Testiranje materiala

Analiza kemijske sestave, natezno testiranje, Charpyjevo nizkotemperaturno udarno testiranje in testiranje trdote.

2. Varjenje NDT

Testiranje z magnetnimi delci (MT), testiranje s tekočimi penetranti (PT), ultrazvočno testiranje (UT) in radiografsko testiranje (RT).

3. Preskušanje učinkovitosti obremenitve vzmeti

Vključno s krivuljami obremenitev-premik.

4. Inšpekcija zaščite pred korozijo vročega cinkanja/epoksi premaza

5. Preizkušanje, nadzor tovarne in predodpremni pregled (PSI) v prisotnem sodišču

Naše prednosti

Primerjava z mednarodnim sistemom za podporo cevi LISEGA

Naša natančnost obremenitve izdelkov, standardi testiranja in dokumentacijski sistemi so primerjani z mednarodnim sistemom za podporo cevi LISEGA.

Kaj nas loči

Za razliko od standardnih domačih proizvajalcev, ki dobavijo le sam izdelek, mi z vsako vzmetno enoto podamo krivuljo obremenitev-pomik. Omogočamo tudi testiranje tretjih oseb SGS in inšpekcijske preglede ter podpiramo preglede dokumentov s strani inženirjev PE/CPE za projekte v tujini.

Poprodajne storitve s popolno podporo

▶  Brezplačen izračun napetosti v cevovodu za natančno ujemanje z ustreznim modelom podpore spremenljive vzmeti parne cevi

▶  Izdelava po meri za nestandardne dimenzije in posebne visokotemperaturne pogoje

▶  Storitev inženirja na kraju samem za vodenje dviganja, zagon tovora in odstranitev zaklepnega jezička

▶  12-mesečna garancija na enoto; brezplačna zamenjava za anomalije obremenitve ali okvare komponent v okviru garancije

▶  Dolgoročna zaloga rezervnih delov in 24-urna spletna tehnična podpora

Dodatna pogosta vprašanja

V: Ali se lahko ta podpora uporablja dolgoročno za cevovode za pregreto paro?

O: Izberite različico podpore s spremenljivo vzmetjo Steam Pipe z vzmetmi iz Cr-V zlitine in ohišji iz nerjavečega jekla. Testiranje potrjuje ničelno poslabšanje zmogljivosti pri neprekinjenem delovanju pri 550 ℃, izdelek pa je dolgoročno deloval v več enotah za proizvodnjo električne energije z močjo 1000 MW.

V: Kateri dokumenti o sprejemu so priloženi vsakemu kompletu?

O: Vsak komplet enot vključuje potrdila o preskusih surovin, testne liste vzmetne obremenitve, poročila o pregledu zvarov in potrdila o skladnosti izdelkov. Podprt je ponovni pregled s strani tretjih organizacij.

V: Ali lahko ta izdelek neposredno nadomesti stare vzmetne podpore med obstoječo obnovo cevovoda?

A: Mere sledijo specifikacijam enotnega nacionalnega standarda; montažne dvižne točke in velikosti vijačnih drogov so zamenljivi. Neposredna zamenjava je izvedljiva po preverjanju parametrov obremenitve in upogiba, brez obsežnih sprememb civilnih temeljev.
