Natančno obešalo s konstantno vzmetjo za cevovod z velikim premikom z enakomerno močjo obremenitve

Obešala s konstantno vzmetjo, imenovana tudi vzmetna podpora s konstantno obremenitvijo ali podpora s konstantno silo, zagotavljajo skoraj enakomerno podporno silo v celotnem območju premikanja cevi. Te enote so zasnovane posebej za cevne sisteme, ki doživljajo znatne navpične toplotne premike, kjer bi spremenljive vzmetne podpore povzročile čezmerne spremembe obremenitve in prenesle neželene obremenitve na povezano opremo in cevovod.

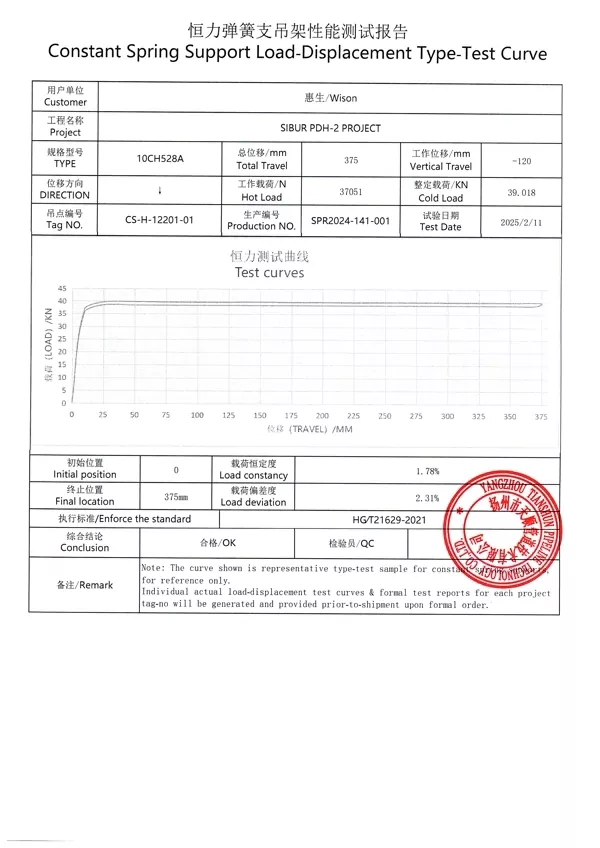

Krivulja obremenitev-premik, pridobljena s tipskim preskusom konstantne vzmetne podpore/obešala. Vodoravna os predstavlja premik, navpična os pa obremenitev. Krivulja ostane približno vodoravna čez polni delovni hod, kar dokazuje, da podporna sila ostane v bistvu konstantna, ko se cevovod upogiba zaradi toplotnega raztezanja in krčenja.

Ta tipski preskus preverja konstantnost obremenitve, stabilnost pri polnem hodu in zanesljivost delovanja konstantnih vzmetnih enot. Vse proizvodne enote so predmet kalibracije obremenitve pred odpremo, pri čemer je odstopanje obremenitve nadzorovano znotraj ±6 % v skladu z ANSI/MSS‑SP‑58‑2018 in NB/T47038‑2013.

Ti izdelki so uporabni za industrijske cevne sisteme z velikim toplotnim premikom, vključno s cevovodi za glavno paro in drugimi cevmi za visoke temperature in visokim pritiskom.

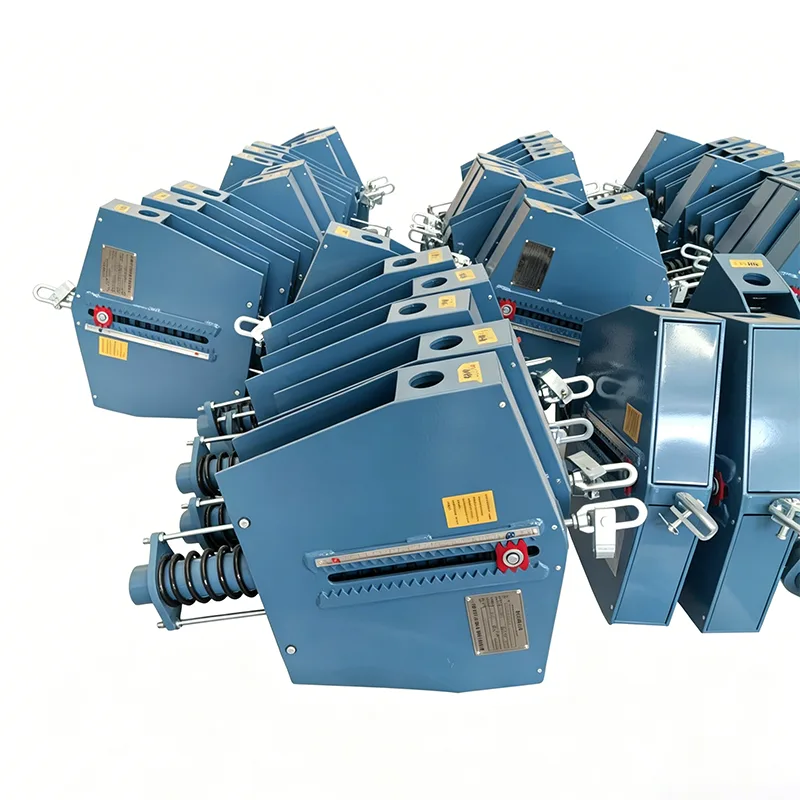

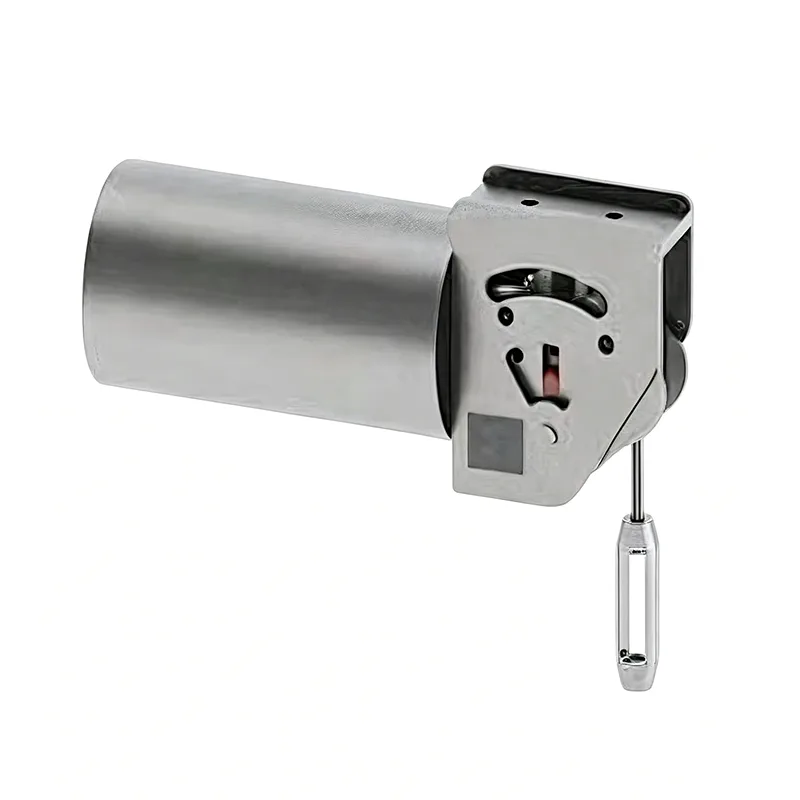

priTehnologija cevovoda Yangzhou Tianshun, izdelujemo obešala s konstantno vzmetjo z uporabo preizkušenega mehanizma ojnice v kombinaciji z visokokakovostnimi tlačnimi vzmetmi. Ta zasnova uravnoteži navor vzmeti z navorom obremenitve okoli glavne osi skozi celoten hod, pri čemer ohranja odstopanje obremenitve znotraj ±5 % standardno — in ±3 % za visoko natančne konfiguracije. Vsak sklop je nameščen v zaščitnem ohišju, ki ščiti notranje komponente pred gradbenimi ostanki in okoljskimi onesnaževalci, kar zmanjšuje tveganje vzdrževanja v življenjski dobi podpore.

Tehnične specifikacije in serije

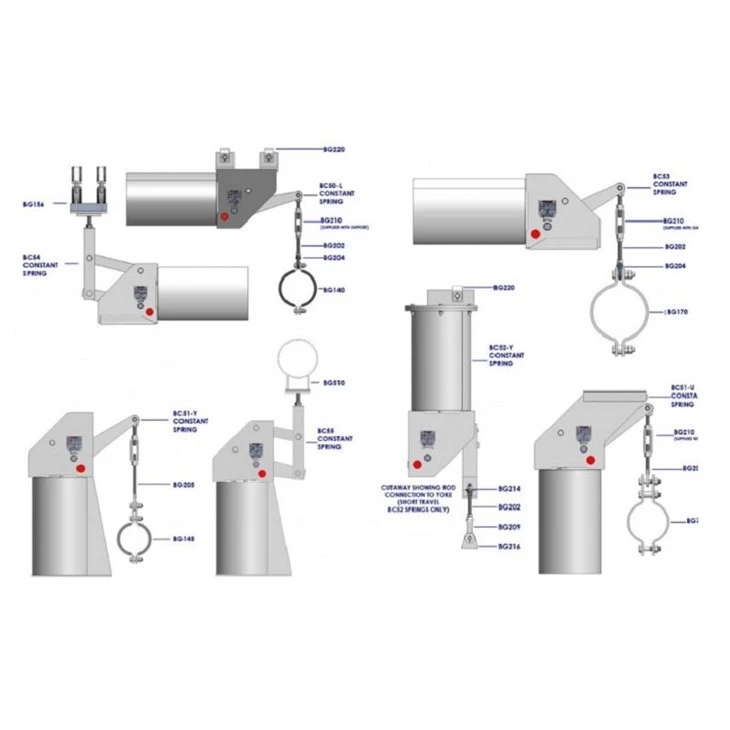

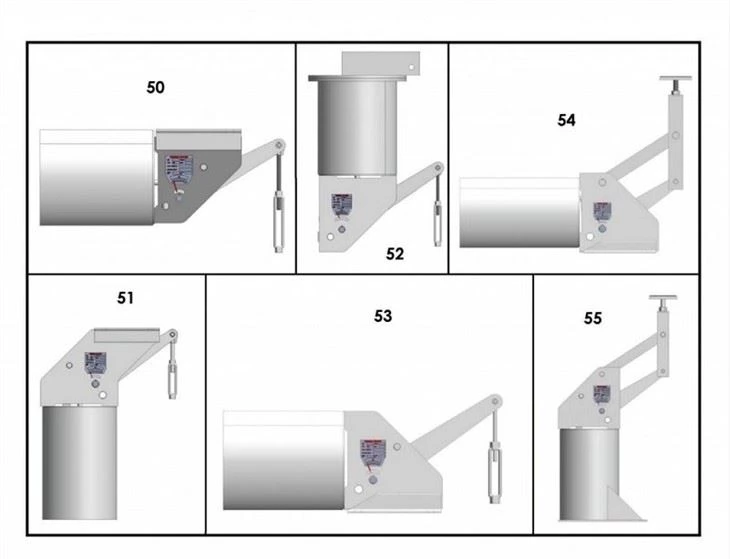

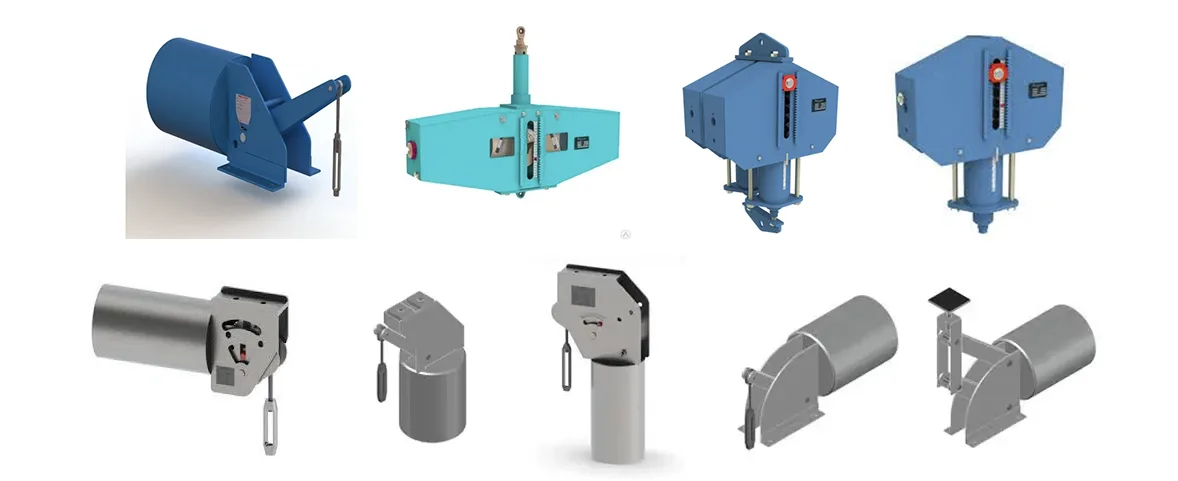

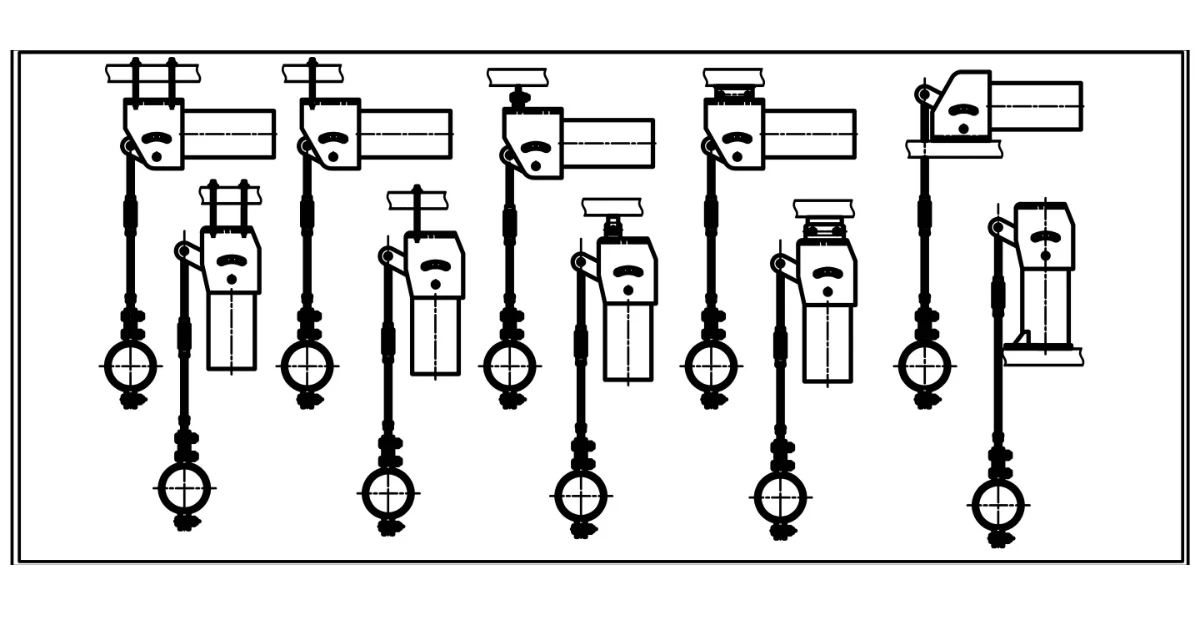

Našstalna vzmetna podporaPortfelj pokriva razpon delovnih obremenitev od 0,1 kN do 500 kN, s standardnimi možnostmi gibanja 50 mm, 100 mm, 200 mm in 400 mm ter gibi po meri, ki so na voljo do 600 mm. Standardne serije vključujejo modele PH, LH, CA, CS in TH, primerne za vodoravno in navpično namestitev. Vzmetne tuljave so izdelane iz legiranega jekla 60Si2Mn ali 50CrVA, ohišja pa so vroče pocinkana ali prevlečena z epoksidno smolo, da ustrezajo delovnim temperaturam okolja od -20 °C do +80 °C.

Vsako obešalo s konstantno vzmetjo je tovarniško prednastavljeno na obremenitev, določeno s strani stranke, in hladno/vroče položaje ter je opremljeno z zgornjimi in spodnjimi omejevalniki hoda, da se prepreči prekomerni hod. Jasno vidna potovalna lestvica in gumb za nastavitev obremenitve omogočata natančno nastavitev na kraju samem v okviru ±10 % nazivne obremenitve, nekatere konfiguracije pa so nastavljive do ±20 % v korakih po 2 %. Rdeči prednastavljeni zatiči so nameščeni v tovarni za zaklepanje podpore med hidrostatičnim testiranjem in spiranjem s kislino, prenesejo do dvakratno nazivno obremenitev pred odstranitvijo ob zagonu sistema.

Standardi in inženiring po meri

Vse vzmetne podpore s konstantno obremenitvijo so zasnovane in izdelane v skladu z GB/T 17116.1/.2/.3 in NB/T 47039 ter jih je mogoče popolnoma spremeniti v mednarodne standarde, vključno z MSS SP-58, ASME B31.1 / B31.3, EN 13480-3, VGB-R 510 L in JIS B 8501. Kot izkušen proizvajalec nosilcev za cevi, izdelujemo tudi popolnoma prilagojene podpore s konstantno silo na podlagi risb strank in parametrov, specifičnih za projekt.

Uporaba v kritičnih panogah

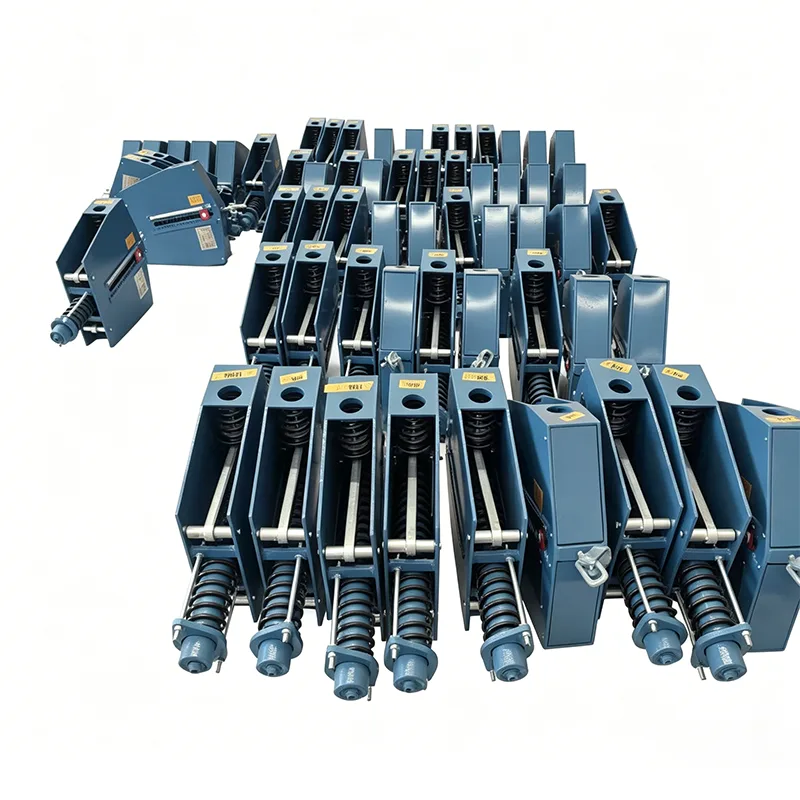

Konstantna vzmetna obešala so navedena v cevovodnih sistemih, kjer se o doslednosti obremenitve ni mogoče pogajati. Tipične naprave vključujejo termoelektrarne, jedrske elektrarne, rafinerije, terminale za LNG in LPG, omrežja daljinskega ogrevanja ter visokotemperaturne procesne linije v petrokemičnih in farmacevtskih obratih. Pogosto so nameščeni skupaj s spremenljivimi vzmetnimi nosilci na istem cevovodu — konstantne enote na vozliščih z velikimi premiki in spremenljive vzmetne obešalnike na lokacijah z manjšim toplotnim gibanjem.

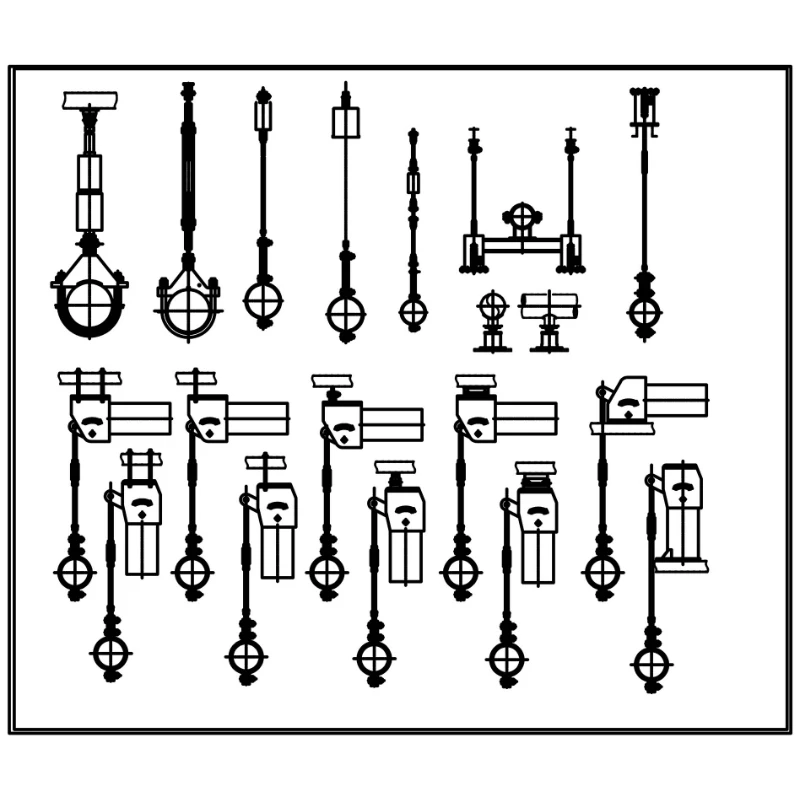

Širša ponudba izdelkov za podporo cevi

Poleg stalnih vzmetnih obešal naš celoten portfelj podpornih cevi vključuje spremenljive vzmetne podpore, toge obešala, podpore za cevi, predizolirane podpore za cevi in ​​hidravlične dušilce za dinamično kontrolo obremenitve. Za projekte, ki zahtevajo toplotno kompenzacijo gibanja, dobavljamo tudi kovinske kompenzacijske spoje z mehom, gumijaste kompenzacijske spoje in tkaninske kompenzacijske spoje, ki se integrirajo z našimi podpornimi sistemi, da tvorijo popolno rešitev za cevovode.

Zagotavljanje kakovosti in storitev

Vsaka podpora je pred odpremo podvržena popolnemu internemu testiranju, ki ga podpira naš sistem vodenja kakovosti ISO 9001:2015 in skladnost s standardi ASME in API, kjer je to potrebno. Stranke prejmejo namensko tehnično podporo od povpraševanja do namestitve, 24-urni odziv na vse ponudbe in navodila za prilagajanje obremenitve na kraju samem kot del naše poprodajne storitve. Z več kot 14 leti izdelave nosilcev cevi in ​​dilatacijskih spojev za projekte v 45 državah dobavljamo tako standardne kataloške enote kot popolnoma zasnovane rešitve po meri za izvajalce EPC in končne uporabnike po vsem svetu.

Pogosto zastavljena vprašanja

Kakšna je razlika med obešalnikom s konstantno vzmetjo in nosilcem s spremenljivo vzmetjo?

Spremenljivi vzmetni nosilci izvajajo različno reakcijsko silo, ko se cev premika navpično, zaradi stiskanja ali raztezanja vzmeti. Konstantna vzmetna obešala uporabljajo mehanizem ročične ojnice za vzdrževanje skoraj enakomerne podporne sile v celotnem območju hoda. Praviloma so določene konstantne enote, kjer toplotni premik presega 50 mm ali kjer mora sprememba obremenitve ostati pod 6 %, da se prepreči prenos napetosti na črpalke, turbine ali drugo občutljivo opremo.

Kaj pomeni odstopanje obremenitve ±5 % pri stalni vzmetni podpori?

Odstopanje obremenitve je največja odstotna razlika med dejansko podporno silo in nazivno nazivno obremenitvijo na kateri koli točki znotraj delovne poti. Naši standardni obešalniki s konstantno vzmetjo zadržijo odstopanje znotraj ±5 %, kar ustreza večini zahtev za industrijske cevovode. Za kritične aplikacije, kot so jedrske ali visoko precizne procesne linije, nudimo visoko natančne enote z odstopanjem ±3 %.

Kdaj je treba rdeče prednastavljene žebljičke odstraniti?

Prednastavljeni zatiči so tovarniško nameščeni za zaklepanje obešalnika v položaju hladne namestitve, kar omogoča dokončanje hidrostatičnega testiranja in pranja cevi s kislino brez stiskanja ali raztezanja vzmetnega sklopa. Odstraniti jih je treba, preden sistem zaženete v obratovanje, običajno po končanem hidrotestiranju in pregledih pred zagonom. Naši standardni zatiči med preskušanjem prenesejo do dvakratno nazivno obremenitev; sporočite nam, če vaš projekt zahteva višjo varnostno rezervo.

Ali je mogoče obremenitev prilagoditi na mestu po namestitvi?

ja Vsak obešalnik s konstantno vzmetjo je opremljen z vijakom za nastavitev obremenitve in kalibrirano številčnico. Z vrtenjem vijaka povečate ali zmanjšate prednastavljeno obremenitev v korakih po 2 %, s skupnim območjem nastavitve ±10 % pri standardnih enotah (do ±20 % pri izbranih konfiguracijah). To omogoča natančno nastavitev za kompenzacijo manjših razlik med projektnimi pogoji in dejansko namestitvijo na mestu.

Katerim standardom sledijo vaši stalni vzmetni obešalniki?

Naša standardna ponudba je zasnovana v skladu z GB/T 17116.1/.2/.3 in NB/T 47039 ter je dimenzijsko in zmogljivostno spremenljiva z MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L in JIS B 8501. Izdelamo lahko tudi popolnoma prilagojene podpore za vaše projektne risbe in specifikacije.

Kakšen je tipičen dobavni rok?

Standardni kataloški obešalniki s konstantno vzmetjo so običajno odposlani v 15 do 25 delovnih dneh, odvisno od količine in serije. Enote, izdelane po meri, zahtevajo dodaten čas inženiringa in potrditve. Hitra dostava je možna na zahtevo, po predhodnem dogovoru ob oddaji naročila ali vsaj 20 dni pred predvidenim datumom dostave.
