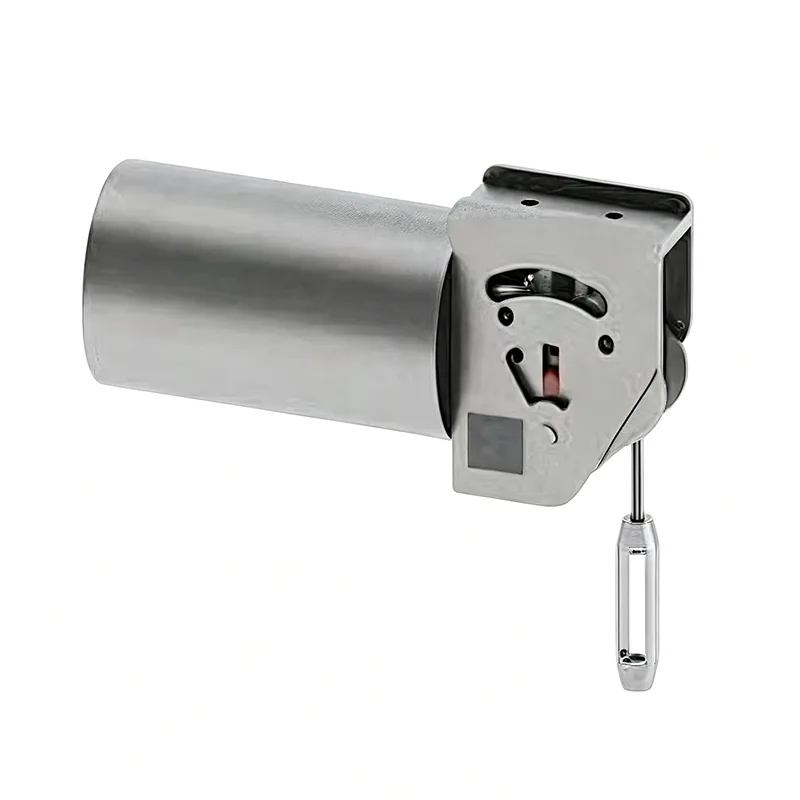

Obešalnik MSS SP-58 s stalno vzmetjo

Yangzhou Tianshun Pipeline Technology Co., Ltd., ustanovljeno leta 2012, izvaža izdelke v več kot 40 držav po vsem svetu in ima bogate izkušnje pri izvajanju mednarodnih projektov. MSS SP-58 Constant Spring Hanger je izvozno specifičen izdelek, proizveden v strogi skladnosti s standardom SP-58 Društva za standardizacijo proizvajalcev industrije ventilov in fitingov (MSS), posebej zasnovan za mednarodne inženirske projekte, projekte, financirane iz tujine, in splošne pogodbene projekte EPC, ki sprejemajo ameriške standardne specifikacije načrtovanja.

Krivulja obremenitev-premik, pridobljena s tipskim preskusom konstantne vzmetne podpore/obešala. Vodoravna os predstavlja premik, navpična os pa obremenitev. Krivulja ostane približno vodoravna čez polni delovni hod, kar dokazuje, da podporna sila ostane v bistvu konstantna, ko se cevovod upogiba zaradi toplotnega raztezanja in krčenja.

Ta tipski preskus preverja konstantnost obremenitve, stabilnost pri polnem hodu in zanesljivost delovanja konstantnih vzmetnih enot. Vse proizvodne enote so predmet kalibracije obremenitve pred odpremo, pri čemer je odstopanje obremenitve nadzorovano znotraj ±6 % v skladu z ANSI/MSS‑SP‑58‑2018 in NB/T47038‑2013.

Ti izdelki so uporabni za industrijske cevne sisteme z velikim toplotnim premikom, vključno s cevovodi za glavno paro in drugimi cevmi za visoke temperature in visokim pritiskom.

Razlaga standarda MSS SP-58

MSS SP-58 je ameriški nacionalni standard za obešala in nosilce cevi ter tudi avtoritativni standard, ki je splošno sprejet v mednarodni inženirski skupnosti, oblikovalo pa ga je Združenje proizvajalcev za standardizacijo industrije ventilov in fitingov.

Osnovne zahteve standarda:

▶  Določa zahteve glede oblikovanja, izdelave in testiranja vzmetnih nosilcev in obešal s konstantno silo

▶  Pojasnjuje tehnične indikatorje, kot so konstantnost obremenitve, materiali, pregled in označevanje

▶  Je podporni standard za specifikacije cevovoda serije API in ASME B31

▶  Je obvezna zahteva za mednarodne EPC projekte, projekte, financirane iz tujine, in izvozne projekte

MSS SP-58 Constant Spring Hanger v celoti izpolnjuje vse tehnične zahteve tega standarda in se lahko neposredno uporablja za inženirske projekte po ameriškem standardnem sistemu.

Tehnična primerjava: ameriški standard v primerjavi s kitajskim nacionalnim standardom

MSS SP-58 Constant Spring Hanger je višji od domačih standardov v smislu nespremenljivosti, sledljivosti materiala in zahtev za inšpekcijo ter izpolnjuje stroge zahteve mednarodnih projektov.

Tehnične specifikacije izdelka

Posebne zahteve za ameriške standardne izdelke in naše rešitve

Sledljivost materiala

Vsi jekleni materiali so kupljeni v jeklarnah s certifikatom ameriškega standarda

Vsaka jeklena plošča in okrogla palica imata edinstveno toplotno številko

Zagotovite celotno poročilo o preskusu materiala (MTR)

100% sledljiva kemična sestava materiala in mehanske lastnosti

Nadzor varilnega procesa

Vodite specifikacijo varilnega postopka/zapis o kvalifikacijah postopka (WPS/PQR) v skladu z AWS D1.1

Varilci delajo s certifikati in se redno presojajo

100 % testiranje z magnetnimi delci (MT) za glavne nosilne zvare

Zapisi o varjenju so v celoti arhivirani, sledljivi do varilca in datuma

Stroga tovarniška inšpekcija

Pripravite načrt inšpekcijskega testiranja (ITP)

Stranke lahko določijo točke zadrževanja (točke H) in točke priče (točke W)

Preskus obremenitve polnega giba za vsak izdelek z izdanimi preskusnimi krivuljami

Inšpekcijske agencije tretjih oseb (BV, SGS, TÜV) so lahko prisotne na kraju samem kot priča

Ameriški standardni premazni sistem

Odstranjevanje rje s peskanjem v skladu s SSPC-SP10

Epoksi temeljni premaz, bogat s cinkom + poliuretanski zaključni premaz, debelina suhega filma ≥120 μm

Preskus s slanim pršenjem ≥500 ur, ki izpolnjuje zahteve morskega okolja

Na voljo poročilo o preskusu premaza

Trajno označevanje

Vtisnjeno jeklo na ohišje izdelka: model, obremenitev, premik, toplotno število, datum proizvodnje

Imenska tablica iz nerjavečega jekla: ime podjetja, standardna številka, kontrolna oznaka

Jasno in trajno označevanje, ki izpolnjuje zahteve glede sledljivosti projekta

Izvozite izkušnje izvajanja projektov

V zadnjih 14 letih je bil naš MSS SP-58 Constant Spring Hanger uspešno dostavljen v številne mednarodne projekte:

▶  Jugovzhodna Azija: petrokemični projekti v Singapurju, Indoneziji, Maleziji

▶  Bližnji vzhod: Projekti rafinerij v Savdski Arabiji, ZAE, Oman

▶  Afrika: Projekti elektrarn v Južni Afriki, Egiptu, Alžiriji

▶  Južna Amerika: energetski projekti v Braziliji, Argentini

▶  Evropa in Amerika: Podpora projektom v Združenih državah, Združenem kraljestvu, Nemčiji

Tipični primeri:

▶  Projekt rafinerije z 20 milijoni ton/leto na Bližnjem vzhodu: Dobavljenih je bilo več kot 800 kompletov ameriških standardnih vzmetnih podpor in obešal, ki so hkrati opravili pregled SGS

▶  Projekt terminala LNG v jugovzhodni Aziji: Ameriški standardni nizkotemperaturni obešalniki s konstantno silo, prestali inšpekcijo tretje osebe BV

▶  Projekt afriške elektrarne: Izdelano v skladu z ameriškimi standardi, zagotovljeni popolni dokumenti ITP in MTR

Certificiranje kakovosti in sistem dokumentov

Certifikati o kvalifikacijah

Certificiranje sistema vodenja kakovosti ISO 9001:2015

Licenca za proizvodnjo posebne opreme (komponente tlačnega cevovoda)

Lahko sodeluje s strankami za PED, CE in druge certifikate

Paket dostavnih dokumentov (standard za ameriške standardne projekte)

Poročilo o preskusu materiala (MTR)

Specifikacija varilnega postopka/zapis o kvalifikaciji postopka (WPS/PQR)

Inšpekcijski preskusni načrt (ITP)

Preskusna krivulja obremenitev-premik za vsak izdelek

Poročilo o testiranju magnetnih delcev (poročilo MT)

Poročilo o preskusu premaza

Potrdilo o skladnosti

Priročnik za namestitev in uporabo (kitajski in angleški)

Ekskluzivne storitve za izvozne projekte

▶  Standardno združevanje: seznanjen z ASME B31.1/B31.3, API in drugimi ameriškimi standardnimi sistemi, natančno razume tehnične zahteve

▶  Dokumentarna podpora: Zagotovite vse tehnične dokumente, potrebne za ameriške standardne projekte, ki jih je mogoče prilagoditi v skladu s predlogami strank

▶  Inšpekcijsko sodelovanje: Sodelujte s strankami ali tretjimi inšpekcijskimi agencijami (SGS, BV, TÜV itd.) za tovarniške inšpekcijske preglede

▶  Pakiranje in transport: Izvozno specifična lesena škatlasta embalaža brez zaplinjevanja, primerna za pomorski in zračni prevoz

▶  Dokumentarna storitev: Zagotovite celoten nabor izvoznih dokumentov, vključno s potrdilom o poreklu, potrdilom o pregledu blaga, gradivom carinske deklaracije

▶  Tehnična podpora: kitajska in angleška tehnična podpora, sodelovanje pri tehničnih pojasnilih projekta EPC

▶ Garancija dostave: prednostno načrtovanje proizvodnje za izvozne projekte za zagotavljanje pravočasne dostave

MSS SP-58 Constant Spring Hanger je zanesljiva izbira za mednarodne inženirske projekte. Ne zagotavljamo le izdelkov, ki so skladni z ameriškimi standardi, temveč nudimo tudi storitve celotnega procesa od tehničnega priklopa, priprave dokumentov, inšpekcijskega sodelovanja do izvozne logistike, s čimer zagotavljamo nemoteno dostavo vaših izvoznih projektov.
