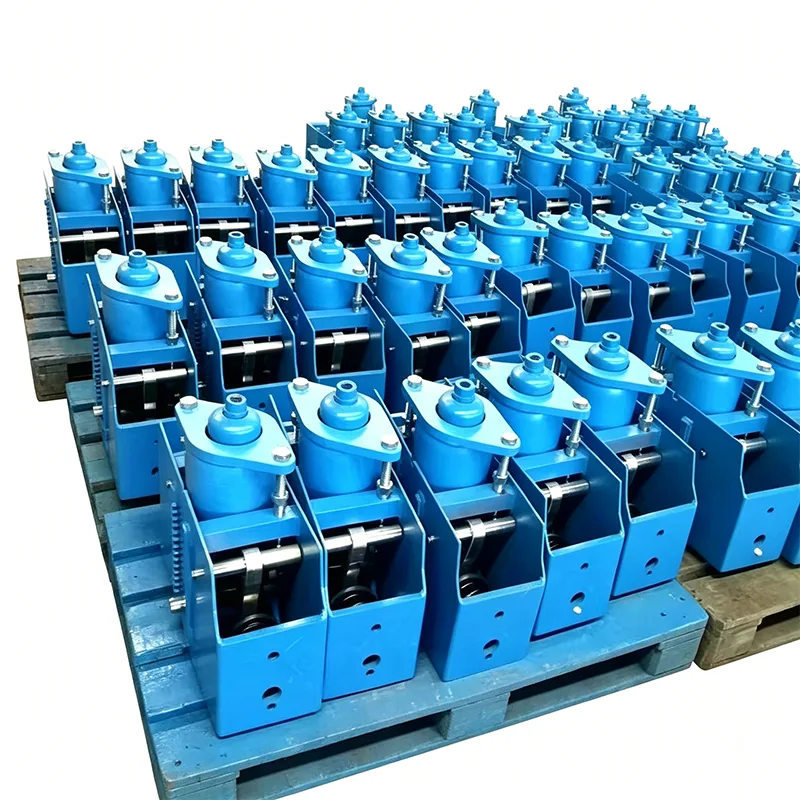

Vzmetni obešalnik s konstantno visoko obremenitvijo

Visoko obremenitveni vzmetni obešalnik je ključna komponenta za nadzor premika in obremenitve v industrijskih cevovodnih sistemih. Pri visokih temperaturah in visokotlačnih delovnih pogojih cevovodi povzročajo toplotno raztezanje in krčenje zaradi temperaturnih sprememb. Če se podporna sila spreminja s premikom, bo to povzročilo koncentracijo napetosti v cevovodu in ogrozilo varno delovanje sistema. Naše vzmetno obešalo s konstantno visoko obremenitvijo je zasnovano na podlagi načela momentnega ravnovesja. Lahko nenehno oddaja stabilno podporno silo skozi celoten hod navpičnega premika cevovoda, s čimer se učinkovito izogne ​​poškodbam cevovodov in povezane opreme, ki jih povzroči dodatna obremenitev.

Podjetje Yangzhou Tianshun Pipeline Technology Co., Ltd., ustanovljeno leta 2012, se je osredotočilo na področje nosilcev in obešal za cevovode, pri čemer je pridobilo 14 let izkušenj s proizvodnjo in uporabo. Naši izdelki so služili ključnim projektom v energetski, petrokemični, energetski in drugih industrijah v več kot 40 državah po vsem svetu in so si pridobili dolgoročno zaupanje kupcev s stabilno kakovostjo.

Krivulja obremenitev-premik, pridobljena s tipskim preskusom konstantne vzmetne podpore/obešala. Vodoravna os predstavlja premik, navpična os pa obremenitev. Krivulja ostane približno vodoravna čez polni delovni hod, kar dokazuje, da podporna sila ostane v bistvu konstantna, ko se cevovod upogiba zaradi toplotnega raztezanja in krčenja.

Ta tipski preskus preverja konstantnost obremenitve, stabilnost pri polnem hodu in zanesljivost delovanja konstantnih vzmetnih enot. Vse proizvodne enote so predmet kalibracije obremenitve pred odpremo, pri čemer je odstopanje obremenitve nadzorovano znotraj ±6 % v skladu z ANSI/MSS‑SP‑58‑2018 in NB/T47038‑2013.

Ti izdelki so uporabni za industrijske cevne sisteme z velikim toplotnim premikom, vključno s cevovodi za glavno paro in drugimi cevmi za visoke temperature in visokim pritiskom.

Osnovno delovno načelo

Visoko obremenjeno vzmetno obešalo s konstantno obremenitvijo sprejme sodelujočo zasnovo vzvodnega mehanizma z dvojno roko in sklopa spiralne vzmeti, ki realizira konstantno moč na podlagi mehanskega principa momentnega ravnovesja:

▶  Mehanizem za ravnotežje momentov: Ko cevovod ustvari toplotni premik, vzmetni sklop prenaša navor prek vzvodnega mehanizma, pri čemer ohranjata moment obremenitve in moment vzmeti vedno uravnotežena

▶  Kompenzacija vodila odmikača: vgrajena natančna struktura vodila odmikača kompenzira nihanja obremenitve, ki jih povzročajo mehansko trenje in odstopanja pri izdelavi

▶  Naprava za indikator giba: Opremljena z vizualiziranim indikatorjem premika, ki lahko opazuje premik cevovoda v realnem času, kar olajša namestitev in nastavitev na kraju samem

Tehnični parametri

Glavne lastnosti izdelka

1. Stabilna zmogljivost konstantne obremenitve

Odstopanje obremenitve vzmetnega obešalnika s konstantno visoko obremenitvijo je nadzorovano znotraj ±5 % v celotnem hodu, kar presega zahteve nacionalnega standarda. S kombinacijo vzmeti z več ploščami in natančno mehansko zasnovo zagotavlja, da ima cevovod vedno enakomerno podporo med toplotnim premikom, kar v bistvu odpravlja tveganje koncentracije napetosti.

2. Močna prilagodljivost na pogoje težke obremenitve

Nosilni okvir, ki je optimalno zasnovan za cevovodne sisteme z visoko obremenitvijo, je izdelan iz konstrukcijskega jekla visoke trdnosti Q345B, vzmetni valj pa je oblikovan z integriranim vrtenjem, kar odpravlja skrite nevarnosti obodnih zvarov. Izdelek lahko prenese največjo obremenitev 1000 kN, s čimer izpolnjuje potrebe po podpori cevovodov za velike obremenitve v velikih elektrarnah, rafinerijah in drugih objektih.

3. Priročna namestitev in vzdrževanje

▶  Opremljen z napravo za zaklepanje bremena za zaklepanje vzmeti med namestitvijo in transportom, kar preprečuje nenamerno premikanje

▶  Obremenitev na kraju samem je mogoče natančno nastaviti znotraj ±10 %, da se prilagodi dejanskim odstopanjem delovnih pogojev

▶  Standardizirani povezovalni vmesniki, združljivi z različnimi oblikami vgradnje cevovoda

▶  Modularna strukturna zasnova, priročna zamenjava obrabljivih delov

4. Popolna pokritost delovnih pogojev

Izdelek se lahko prilagodi delovnemu temperaturnemu območju od -20 ℃ do 450 ℃. Za posebne delovne pogoje, kot sta nizkotemperaturni UZP in visokotemperaturna para, je mogoče prilagoditi ustrezne materiale, odporne na visoke ali nizke temperature, da se zagotovi zanesljivost delovanja v ekstremnih okoljih.

Tehnične specifikacije izdelka

Proizvodnja in zagotavljanje kontrole kakovosti

Imamo popoln sistem proizvodnje in testiranja, da zagotovimo zanesljivo delovanje vsakega vzmetnega obešalnika s konstantno visoko obremenitvijo:

▶ Avtomatizirana proizvodna oprema: Opremljena z avtomatskimi proizvodnimi linijami mehov in različno opremo za oblikovanje in obdelavo za realizacijo standardizirane proizvodnje ključnih procesov

▶  Popoln sistem testiranja: vsak izdelek je pred dostavo podvržen testiranju obremenitve in premikov, izdana pa so tudi poročila o pregledu

▶  Profesionalna tehnična ekipa: ima skupino tehnikov, ki se že vrsto let ukvarjajo z raziskavami in razvojem ter proizvodnjo nosilcev in obešal za cevovode

▶  Upravljanje sledljivosti materialov: surovine, kot so vzmetno jeklo in konstrukcijsko jeklo, prihajajo iz običajnih jeklarn s certifikati kakovosti sledljivih materialov

Storitve in podpora

▶  Predprodajna tehnična podpora: strokovna prodajna ekipa, ki je seznanjena z različnimi aplikacijami delovnih pogojev, lahko zagotovi izbirne predloge in tehnične rešitve glede na parametre cevovoda

▶  Prilagojene storitve: podpora za prilagajanje izdelkov za posebne obremenitve, posebne premike in posebne oblike vgradnje

▶  Poprodajna garancija: zagotovite navodila za namestitev in tehnično svetovanje ter se takoj odzovite na težave s kakovostjo izdelkov

▶  Cikel dostave: Konvencionalni modeli so na zalogi, izdelki po meri pa so dobavljeni v skladu z dogovorjenim ciklom
