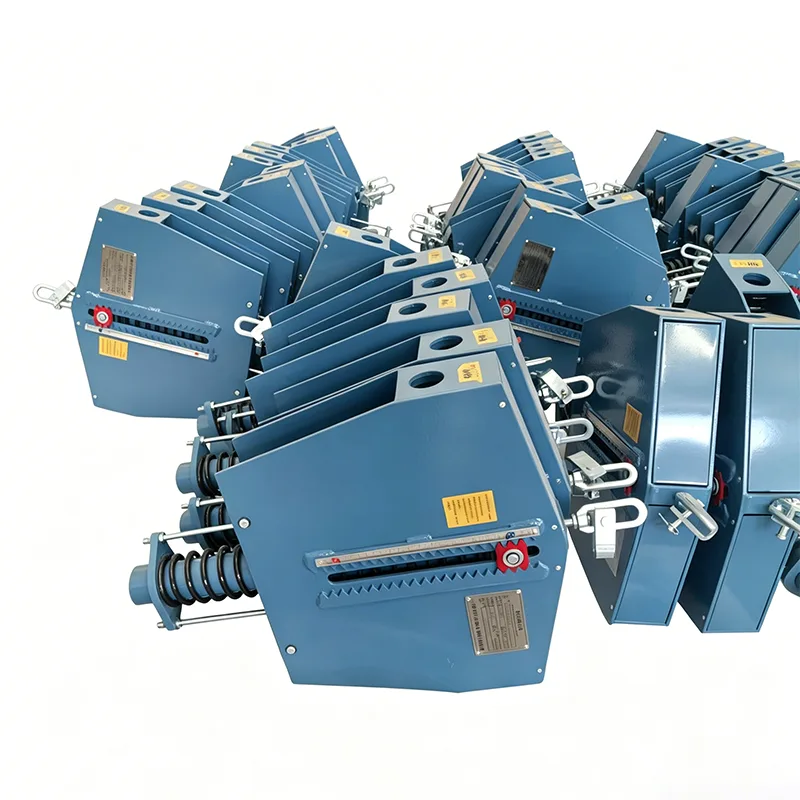

Obešalnik s konstantno vzmetjo za težke obremenitve

Yangzhou Tianshun Pipeline Technology Co., Ltd., ustanovljeno leta 2012, je integrirano industrijsko in trgovsko podjetje, ki se osredotoča na raziskave in razvoj ter proizvodnjo podpornih izdelkov za cevovode. V zadnjih 14 letih smo oskrbovali energetske, petrokemične in energetske projekte v več kot 40 državah po vsem svetu in pridobili dolgoročno zaupanje strank s stabilno kakovostjo izdelkov. Heavy Duty Constant Spring Hanger je naš vodilni izdelek, razvit za velike obremenitve in visoke zahteve. Sistematično so ga krepili glede materialov, strukture in tehnologije, da bi zagotovili zanesljivo jamstvo za varno delovanje cevovodov v ekstremnih delovnih pogojih.

Krivulja obremenitev-premik, pridobljena s tipskim preskusom konstantne vzmetne podpore/obešala. Vodoravna os predstavlja premik, navpična os pa obremenitev. Krivulja ostane približno vodoravna čez polni delovni hod, kar dokazuje, da podporna sila ostane v bistvu konstantna, ko se cevovod upogiba zaradi toplotnega raztezanja in krčenja.

Ta tipski preskus preverja konstantnost obremenitve, stabilnost pri polnem hodu in zanesljivost delovanja konstantnih vzmetnih enot. Vse proizvodne enote so predmet kalibracije obremenitve pred odpremo, pri čemer je odstopanje obremenitve nadzorovano znotraj ±6 % v skladu z ANSI/MSS‑SP‑58‑2018 in NB/T47038‑2013.

Ti izdelki so uporabni za industrijske cevne sisteme z velikim toplotnim premikom, vključno s cevovodi za glavno paro in drugimi cevmi za visoke temperature in visokim pritiskom.

Kakšni so težki delovni pogoji? Zakaj so potrebni posebni obešalniki

Pri velikih industrijskih projektih obstaja posebna vrsta cevovodnega sistema:

▶  Debelostenski cevovodi velikega premera: nad DN600, debelina stene nad 20 mm

▶  Težki cevovodni sistemi: Obremenitev na dvižno točko nad 200kN, nekateri nad 500kN

▶  Visokotemperaturni in visokotlačni glavni cevovodi: glavna parna elektrarna, visokotemperaturni procesni cevovodi rafinerij

▶  Cevovodi z velikim razponom: Cevni odseki z velikim razponom v cevnih galerijah z velikimi koncentriranimi obremenitvami

Če se za te težke cevovode uporabljajo navadna obešala s konstantno silo, se zelo verjetno pojavijo naslednje težave:

▶  Deformacija lupine in razpoke: obremenitev presega strukturno mejo nosilnosti

▶  Nezadostna togost vzmeti: Prekomerna kompresija, izguba lastnosti konstantne sile

▶  Okvara čepa zaradi strižil: Nezadostna trdnost povezovalnih delov

▶  Natezna deformacija vzmetne palice: palica majhnega premera, podaljšek preobremenitve

Heavy Duty Constant Spring Hanger je ojačen izdelek, razvit posebej za takšne delovne pogoje, s sistematično ojačitvijo iz vseh dimenzij materialov, strukture in tehnologije.

Primeri okvar in lekcije pri težkih obremenitvah

Po statističnih podatkih industrije težki delovni pogoji predstavljajo več kot 60 % nesreč pri okvarah podpore cevovodov:

Primer 1: Glavni parovod elektrarne

Težava: Sprejeto običajno obešalo s konstantno silo, obremenitev na dvižno točko 280 kN. Posledica: Stranska plošča lupine je po 3 letih delovanja počila, cevovod se je pogreznil 120 mm. Izguba: 15 dni vzdrževanja pri zaustavitvi, neposredna izguba nad 10 milijonov RMB

Primer 2: Visokotemperaturni cevovod rafinerijske enote

Težava: Premer obešalnega zatiča je bil premajhen, trdnost se je zmanjšala pri visoki temperaturi. Posledica: Zlom zatiča zaradi striga, cevovod je padel, kar je povzročilo srednje puščanje. Lekcija: Trdnost obešal za težka bremena je treba izračunati ločeno glede na dejanske delovne pogoje

Primer 3: Cevovod Cold box terminala za UZP

Težava: krhkost materiala pri nizki temperaturi, navadna lupina Q235 razpokana. Posledica: premik cevovoda brez nadzora, puščanje prirobnice vmesnika hladne škatle Izboljšava: obešalniki za težka bremena uporabljajo materiale, odporne na nizke temperature

V 14 letih izkušenj v industriji je Yangzhou Tianshun Pipeline Technology upravljala s številnimi podobnimi projekti preoblikovanja okvar podpore za težke obremenitve in globoko razume posebnosti in tveganja težkih delovnih pogojev.

Tehnične specifikacije izdelka

Analiza 7 težkih ojačanih modelov

Strukturni sistem visoke trdnosti

Shell uporablja nizkolegirano jeklo visoke trdnosti Q345B, meja tečenja se poveča za 40 %

Debelina stranske plošče se je povečala za 50 %, rezanje cele plošče brez spajanja zvarov

Oblika spodnje ojačitvene rebraste plošče za razpršitev koncentrirane napetosti

Povezava velikega premera visoke trdnosti

Zatič uporablja konstrukcijsko jeklo iz legiranega 40Cr, kaljeno in utrjeno, moč povečana za 80 %

Premer čepa je zasnovan s 5-kratnim varnostnim faktorjem največje obremenitve

Samomazalna puša, sprejeta za zmanjšanje trenja in izboljšanje konstantnosti

Vzporedna tehnologija z več vzmetmi

2-4 sklopi vzmeti vzporedno za velike obremenitve, obremenitev ene vzmeti je nadzorovana v razumnem območju

Zasnova sinhronega stiskanja vzmetne skupine za preprečevanje ekscentrične obremenitve

Vsaka vzmet testirana ločeno, ujemanje odstopanja ≤2 %

Ojačan vzvodni mehanizem

Prerez ročice povečan, upogibni modul povečan za 100 %

Odebeljena podložna plošča na oporišču za preprečevanje lokalnega drobljenja

Visokofrekvenčno kaljena površina odmikača, trdota nad HRC45, življenjska doba odpornosti proti obrabi se je povečala za 3-krat

Visoko natančen nadzor proizvodnje

Položaji lukenj za ključe, obdelani s CNC, natančnost položaja ±0,1 mm

Napaka razmerja momenta ročice, nadzorovana znotraj ±1 %

Stiskanje vzmeti natančno nastavljeno, odstopanje hladne obremenitve ≤3 %

Popoln nadzor kakovosti zvara

Glavni nosilni zvari uporabljajo postopek varjenja s polnim prebojem

100 % ultrazvočno testiranje, ki izpolnjuje zahteve JB/T 4730 stopnje II

Obdelava za razbremenitev napetosti po varjenju za odpravo preostale napetosti pri varjenju

Večkratna varnostna zaščita

Zgornje in spodnje mehanske meje so nastavljene za preprečevanje poškodb zaradi pretiranega udarca

Naprava za zaščito pred preobremenitvijo, ki sproži opozorilo pri nenormalni obremenitvi

Naprava za zaklepanje premika za zaščito vzmeti med namestitvijo in transportom

Primerjava zmogljivosti obremenitev-premik

Sledijo izmerjeni podatki (obremenitev 300 kN, delovno stanje premika 200 mm):

Odstopanje obremenitve polnega giba Heavy Duty Constant Spring Hanger je nadzorovano znotraj ±4 %, veliko bolje od zahtev nacionalnih standardov, kar učinkovito ščiti varnost cevovodov in opreme.

Naš sistem za preverjanje zahtevnih izdelkov

Vsako obešalo s konstantno vzmetjo za težke obremenitve mora pred dostavo opraviti naslednje preverjanje:

Pregled vhodnega materiala

Preverjanje materialnih certifikatov jeklenih plošč in okroglih palic

Ponovni pregled trdote in sestave vzmetnega jekla

Preverjanje združljivosti varilnega materiala

Pregled proizvodnega procesa

CMM pregled dimenzij CNC obdelave

UT test zvara

Preizkus krivulje obremenitev skupine vzmeti

Popoln tovarniški preizkus stroja

Obremenitveni test s 100 % polnim hodom, beleženje podatkov 20 merilnih točk

Izračun konstantnosti, predelava za nekvalificirane izdelke

Test delovanja zaklepne naprave in mejne naprave

Kalibracija indikatorja premika

Tovarniški dokumenti

Dokumenti o potrdilu o kakovosti materiala

Poročilo o pregledu zvara

Spomladansko poročilo o preizkusu

Celotna preskusna krivulja obremenitev-premik

Certifikat o kvalifikaciji izdelka in priročnik za namestitev

Tipični scenariji uporabe v težkih razmerah

Dostava in servis projekta

Ekskluziven servisni postopek za težke projekte

1. Tehnično priklop: poklicni inženirji pristanejo z analitiki napetosti v cevovodu, da potrdijo obremenitev, premik in prostorske zahteve

2. Oblikovanje sheme: Zagotovite prilagojene sheme načrtovanja za posebne prostorske omejitve

3. Potrditev risbe: Zagotovite podrobne montažne risbe in tabele obremenitev, podpisane in potrjene s strani obeh strani

4. Sledenje proizvodnji: Zagotovite tedenske fotografije napredka proizvodnje za večje projekte

5. Tovarniški sprejem: Stranke ali tretje osebe so lahko povabljene, da spremljajo teste v tovarni

6. Storitev na kraju samem: zagotovite navodila za namestitev, po potrebi tehnično podporo na kraju samem

7. Sledenje delovanju: Ponovni obisk 6 mesecev po zagonu za razumevanje stanja delovanja

Učinkovitost in predanost

▶  Dostavljenih več kot 500 kompletov težkih obešal s konstantno silo, največja obremenitev posamezne enote 800 kN

▶  Vsi izdelki za težke obremenitve nudijo 3-letno garancijo kakovosti

▶  Zagotovite rešitve za vse težave s kakovostjo med delovanjem v 48 urah

▶  Doživljenjsko tehnično svetovanje in dobava rezervnih delov

Heavy Duty Constant Spring Hanger je zanesljivo jamstvo za varno delovanje težkih cevovodnih sistemov. S 14-letno osredotočenostjo globoko razumemo, da težki delovni pogoji ne dovoljujejo napak. Vsak izdelek je bil podvržen strogemu testiranju, da se zagotovi stabilno delovanje v ekstremnih delovnih pogojih.
