Proti koroziji odporna vzmetna obešala za viseče cevovode in vibracije

Večina jih imenuje vzmetne obešalnike, nekateri jih imenujejo vzmetne opore, na terenu pa boste slišali oboje. Pri Tianshunu se ne obremenjujemo z imenom – pomembno je, da ko mora cev viseti s konstrukcijskega nosilca in se še vedno prosto gibati s toplotnimi cikli, sklop deluje. Gradimo jih za elektrarne, stojala za cevi v rafinerijah in predelovalne linije že 14 let, naši vzmetni obešalniki pa trenutno držijo cevi v več kot 45 državah.

Ta slika prikazuje krivuljo zmogljivosti premika obremenitve spremenljive vzmetne podpore/obešala, vključno s ključnimi parametri obremenitve in premika za preverjanje natančnosti nosilnosti in zanesljivosti delovanja izdelka.

Vsaka enota je predmet kalibracije obremenitve in testiranja delovanja pred pošiljanjem. Odstopanje nastavitvene obremenitve je nadzorovano znotraj ±5 %, skladno z mednarodnim standardom ANSI/MSS‑SP‑58‑2018 in NB/T47039‑2013.

Izdelki izpolnjujejo tehnične zahteve za električne, petrokemične in druge industrijske cevne sisteme. V skladu z MSS‑SP‑58‑2018 največja dovoljena spremenljivost obremenitve za spremenljive vzmetne enote ne sme presegati 25 % delovne vroče obremenitve v polnem delovnem hodu.

Krivulja obremenitev-premik, pridobljena s tipskim preskusom konstantne vzmetne podpore/obešala. Vodoravna os predstavlja premik, navpična os pa obremenitev. Krivulja ostane približno vodoravna čez polni delovni hod, kar dokazuje, da podporna sila ostane v bistvu konstantna, ko se cevovod upogiba zaradi toplotnega raztezanja in krčenja.

Ta tipski preskus preverja konstantnost obremenitve, stabilnost pri polnem hodu in zanesljivost delovanja konstantnih vzmetnih enot. Vse proizvodne enote so predmet kalibracije obremenitve pred odpremo, pri čemer je odstopanje obremenitve nadzorovano znotraj ±6 % v skladu z ANSI/MSS‑SP‑58‑2018 in NB/T47038‑2013.

Ti izdelki so uporabni za industrijske cevne sisteme z velikim toplotnim premikom, vključno s cevovodi za glavno paro in drugimi cevmi za visoke temperature in visokim pritiskom.

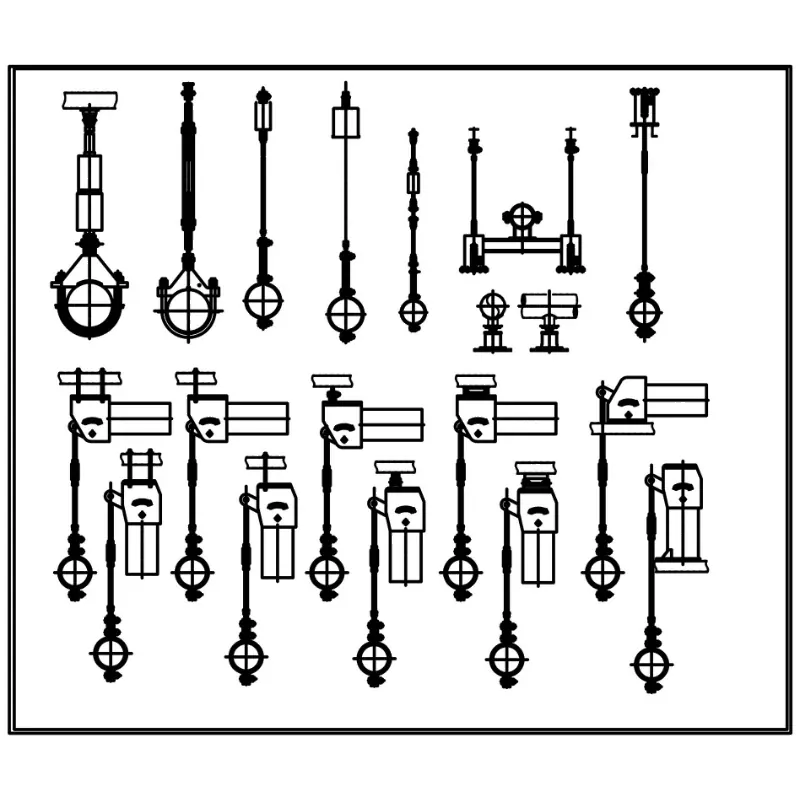

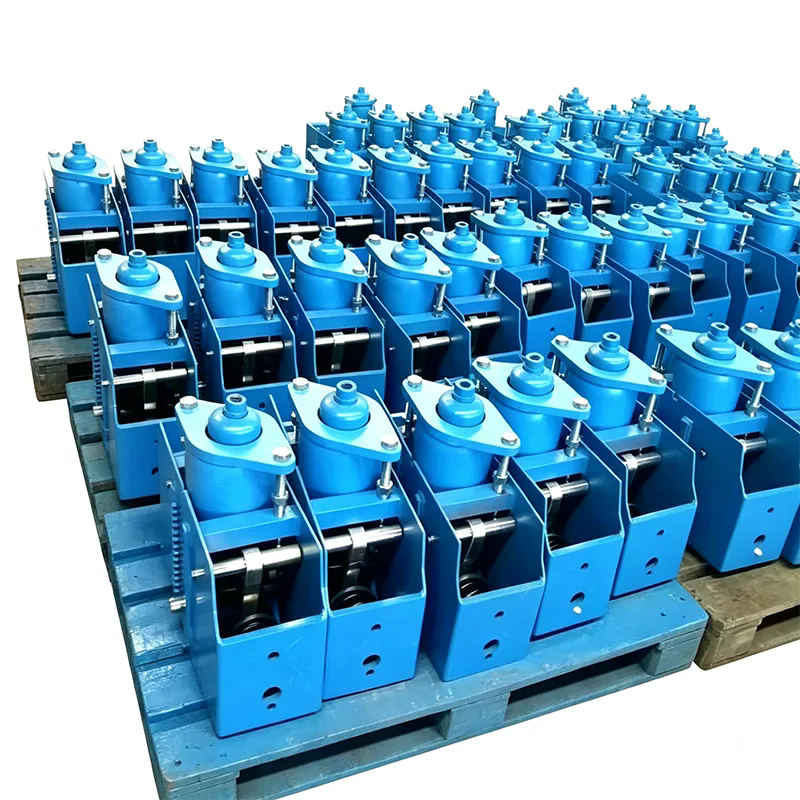

Vzmetno obešalo naredi dve stvari hkrati: nosi celotno težo cevi od zgoraj in potuje s cevjo, ko se razteza ali krči. Za razliko od toge obešalne palice, ki samo visi, vzmetno obešalo ostane vpeto skozi celoten obseg gibanja. To je še posebej pomembno pri dolgih ravnih poteh dvignjenih cevi, kjer se lahko toplotna rast hitro poveča. Pri vodih, kjer mora obremenitev ostati skoraj konstantna ne glede na to, kako daleč se cev premakne, mnogi projekti to združujejo zstalne vzmetne podporena istem stojalu. Za manj kritične linije standardspremenljive vzmetne podporepogosto opravijo svoje delo – isti slog ohišja vzmetnega obešalnika, le drugačna notranja razporeditev vzmeti.

Kam se v cevovod prilegajo vzmetna obešala

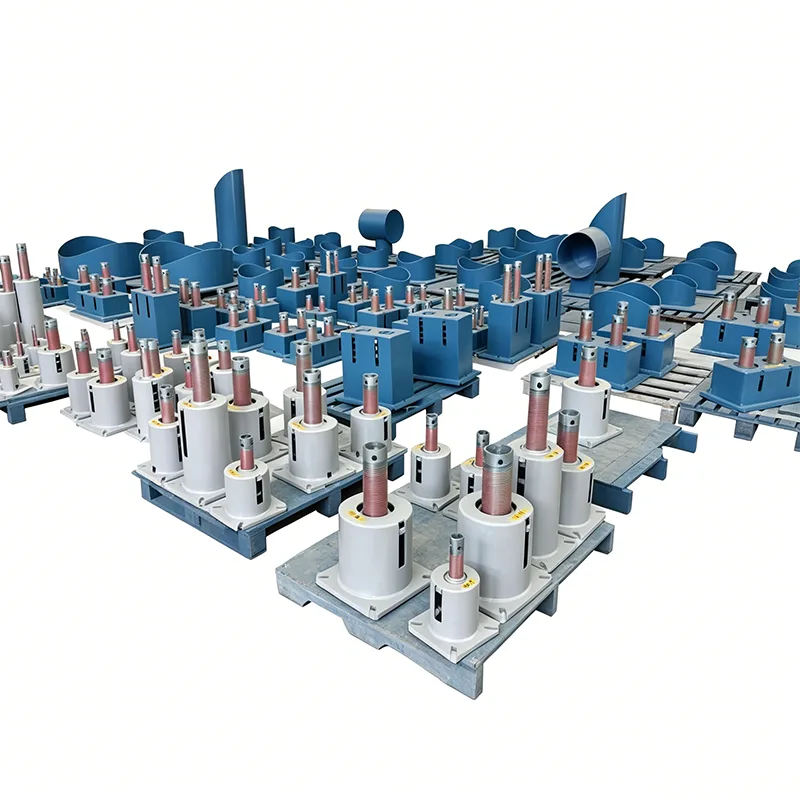

Vzmetni obešalnik ne deluje sam. Na tipičnem stojalu za cevi boste videli vzmetne obešalnike, ki delujejo skupaj s togi nosilci za cevi in ​​čevlji za cevi, ki prenesejo težo na nižjih nadmorskih višinah. Na visokotemperaturnih priključnih točkah ali v bližini priključkov opreme so obešala pogosto določena, ker sprostijo talni prostor in dajejo cevi prostor za premikanje v več smereh. Ko je linija hladna ali ohlajena, združitev obešalnika s predizoliranimi cevnimi nosilci na vpenjalni točki prepreči zaledenitev in ohrani izolacijski sistem nedotaknjen. Številne specifikacije projekta se nanašajo tudi na celoten sklop preprosto kot na del paketa vzmetnih podpor – razlika je v resnici le v zgornji in spodnji vgradnji.

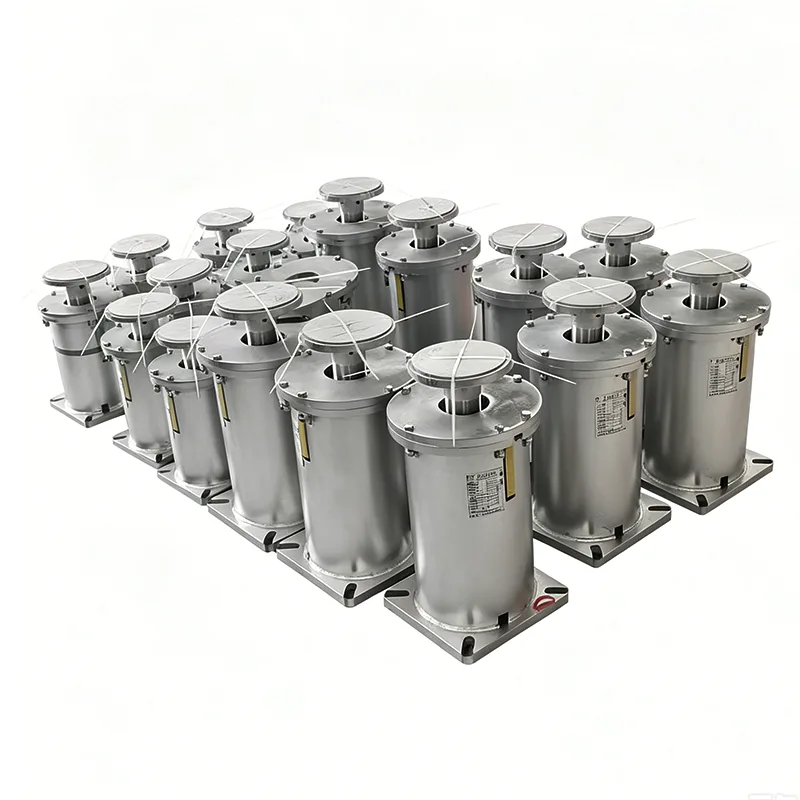

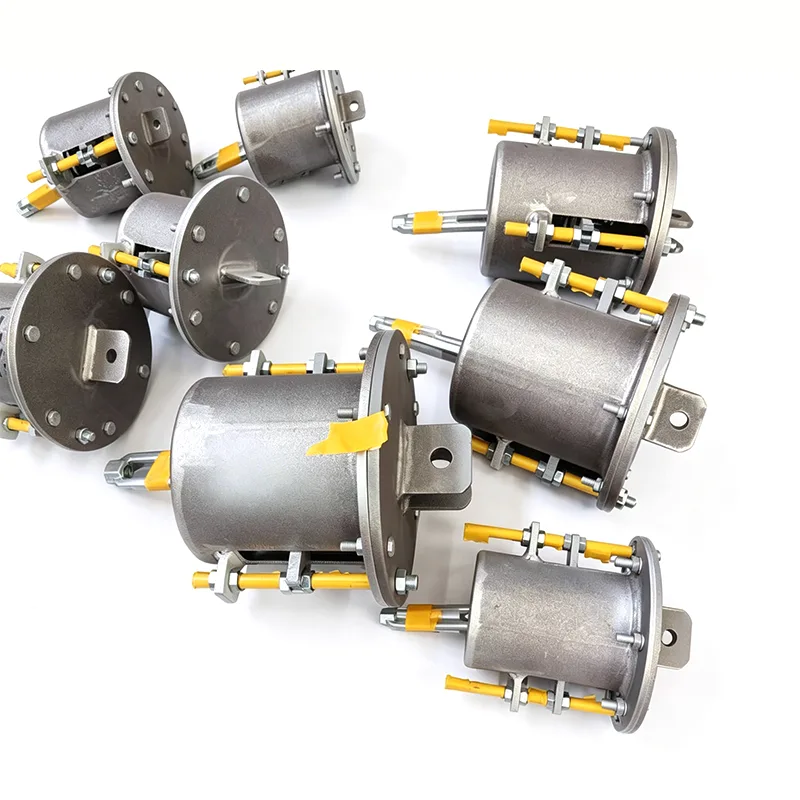

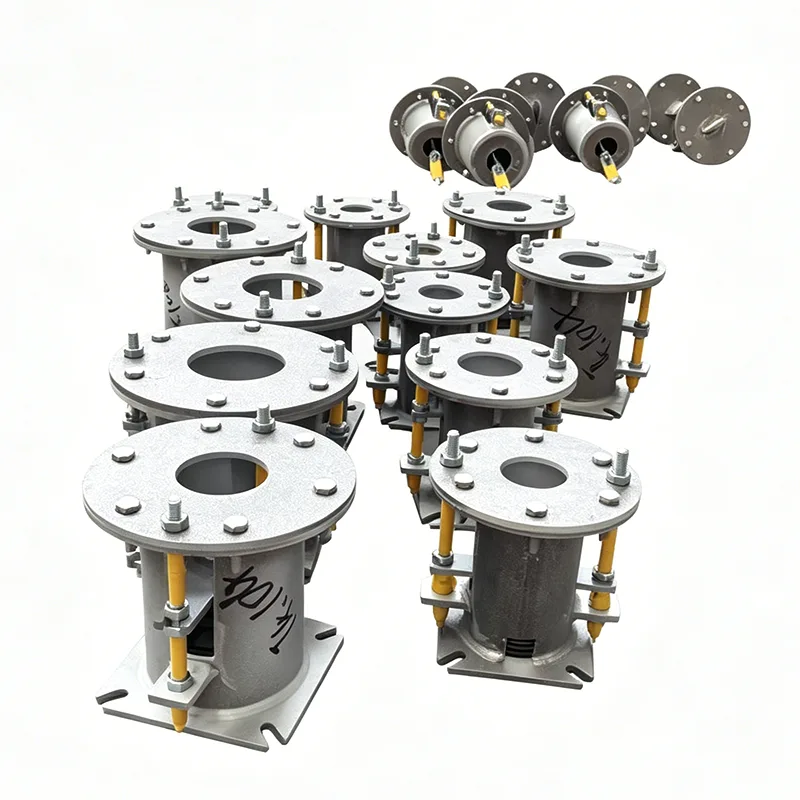

Kaj gre v sklop vzmetnega obešalnika

Vzmetni obešalnik ni le vzmet v pločevinki. To je skupščina. Tukaj je tisto, kar običajno uporabljamo:

Vsaka serija materiala ima poročila o preskusih v mlini in sledimo ji do toplotne številke. Če vaše specifikacije zahtevajo certifikat 3.2 (EN 10204), imamo to pokrito.

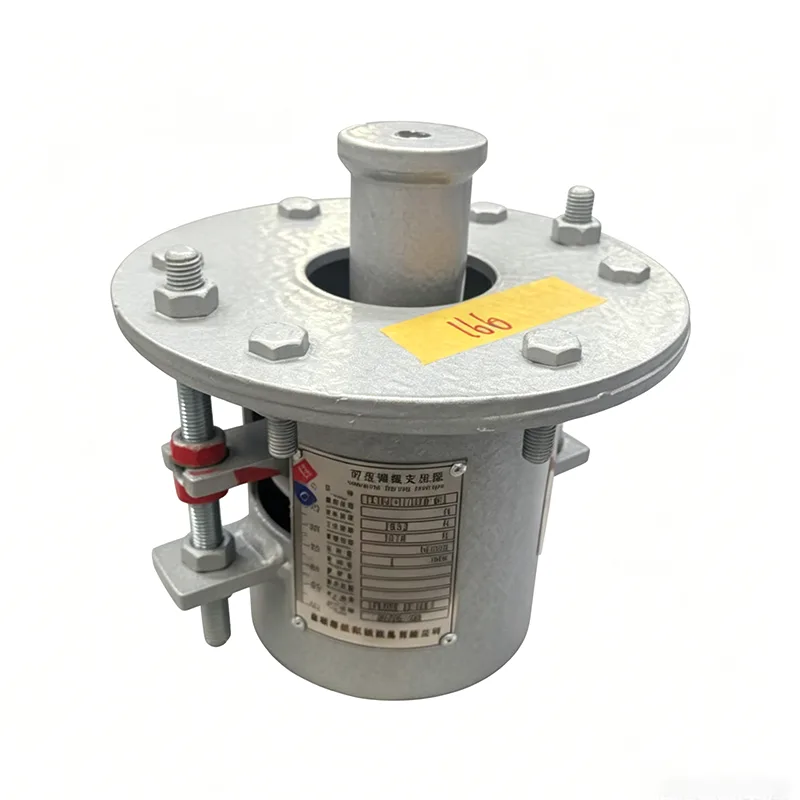

Standardi, ki jih gradimo

Izdelujemo vzmetne obešalnike za:

ANSI/MSS SP-58 – Nosilci in obešala za cevi

ASME B31.3 – Procesne cevi

GB/T 17116

Po potrebi specifikacije DIN, JIS ali specifične za projekt

Naša tovarna deluje po standardu ISO 9001:2015, kar pomeni dokumentirane postopke na vsakem koraku, od vhodne surovine do končnega testiranja obremenitve.

Vprašanja, ki jih dobivamo

V1: Kdaj bi uporabil vzmetno obešalo namesto vzmetne podpore, nameščene na podstavku?

Ko cev poteka po višini in pod njo ni jeklene ploščadi, na kateri bi lahko sedel. Cevni regali, nadzemni vodi in cevovodi za kotlovnice so klasični primeri. Obešalniki se pritrdijo na stropno jeklo in se spustijo na cev. Gre za to, kje je vaša oporna točka, ne za vzmetni mehanizem.

V2: Ali lahko dobim enak obseg obremenitve v obešalniku kot v osnovni vzmeti?

Na splošno ja. Naši obešalniki s spremenljivo vzmetjo pokrivajo nekaj sto kilogramov do 20+ ton na obešalnik. Konstantne vzmetne obešalnike gredo višje. Če potrebujete nekaj res težkega - recimo 40 ton na eni palici - lahko to zgradimo, vendar je bolj smiselno, da se najprej pogovorite z nami, da lahko pogledamo možnosti porazdelitve bremena.

V3: Kako testirate vzmetne obešalnike?

Vzmet nastavimo na določeno obremenitev, jo speljemo skozi njen polni hod in preverimo, da sila ostane znotraj tolerance. Za obešalnike s konstantno vzmetjo narišemo krivuljo obremenitve in upogiba in potrdimo, da je ravna znotraj konstrukcijskega roba. Potovalne tehtnice so preverjene in vse povezave so pregledane glede kakovosti navojev in celovitosti zvara.

V4: Kakšen je vaš standardni čas?

Za standardne sklope obešal s skupnimi razponi obremenitev 20–25 dni. Če potrebujete strojno opremo iz nerjavečega jekla 304, posebne premaze ali nestandardna potovanja, izračunajte 30–40 dni. Veliki projektni paketi dobijo namenski urnik proizvodnje, mi pa vam bomo dali trdno obvezo dostave s ponudbo.

V5: Kako se pošiljajo?

Sestavi obešalnikov so razdeljeni na obvladljive dele – ohišje vzmeti, komplet palic in objemke – pakirane skupaj v lesenih zabojih z nepremočljivo oblogo. Vsak zaboj je označen s številko oznake obešalnika, tako da ga lahko delovno osebje takoj poveže z risbo nosilca cevi.

Redno se ukvarjamo s prilagajanjem

Veliko strank misli, da so vzmetni obešalniki samo standardni artikli v katalogu. Tako ne delamo. Večina vzmetnih obešalnikov, ki jih pošiljamo, ima vsaj eno podrobnost po meri, pa naj bo to:

Podaljšano potovanje za prilagoditev velikim potresnim gibanjem

Dolžine palic po meri za posebne razdalje nad glavo

Konstrukcija iz nerjavečega jekla za obalna ali korozivna okolja

Visokotemperaturni vzmetni material za napeljave nad 400°C

Posebni barvni sistemi — epoksi, temeljni premaz, bogat s cinkom, ali navtični premaz

Ni vam treba namestiti vaše cevi na naš obešalnik. Izdelali bomo obešalnik za vašo cev.

Kaj smo se naučili iz resničnih projektov

Nekaj ​​praktičnih točk, ki jih je vredno vedeti, če pišete specifikacijo za podporo cevi:

Na dolgih ravnih progah ne popravljajte vsake podporne točke. Pustite, da vzmetna obešala absorbirajo rast, sidra pa postavite strateško. Pomagamo vam lahko določiti, katera obešala kam gredo, če vaš inženir za obremenitev cevi zagotovi podatke o gibanju.

Če je cev izolirana, spredaj navedite vrsto objemke in oblogo. Naknadna izolacija na mestu obešanja po namestitvi je grda in draga.

Za zunanjo namestitev v vlažnih ali obalnih območjih določite nerjavno okovje ali vsaj vroče cinkanje. Palice iz ogljikovega jekla so prvi dan videti v redu, po dveh deževnih sezonah pa ne bodo več tako.

Tianshun Way

Nismo trgovsko podjetje, ki bi dalo dele nekoga drugega v svojo škatlo. Izdelujemo jih v lastni tovarni v Yangzhouju. Kupimo jeklo, obdelamo sestavne dele, navijemo in preizkusimo vzmeti, sestavimo enote, jih pobarvamo, zapakiramo in odpošljemo. Ni vmesnega koraka, kjer bi se kakovost izgubila.

V preteklih letih smo dobavili celotne pakete vzmetnih obešal za projekte, ki so brez težav potekali skozi zagon in leta delovanja. Zato se več kot 70 % naših strank vrne — ne zato, ker smo najcenejši (smo pošteni, ne poceni), temveč zato, ker se obešalniki prikažejo pravočasno, ustrezajo risbam in še naprej opravljajo svoje delo.

Če določate ceno projekta, ki zahteva vzmetne obešalnike, stalne vzmetne podpore ali predizolirane čevlje za cevi, nam pošljite svoje podatkovne liste ali pribitke. Pripravili bomo ustrezno ponudbo – neposredno v tovarni, brez skritih pribitkov – in če želite, vas bomo popeljali skozi logiko oblikovanja, ki stoji za našo izbiro. Vabimo vas tudi, da obiščete tovarno in si sami ogledate proizvodno linijo.
