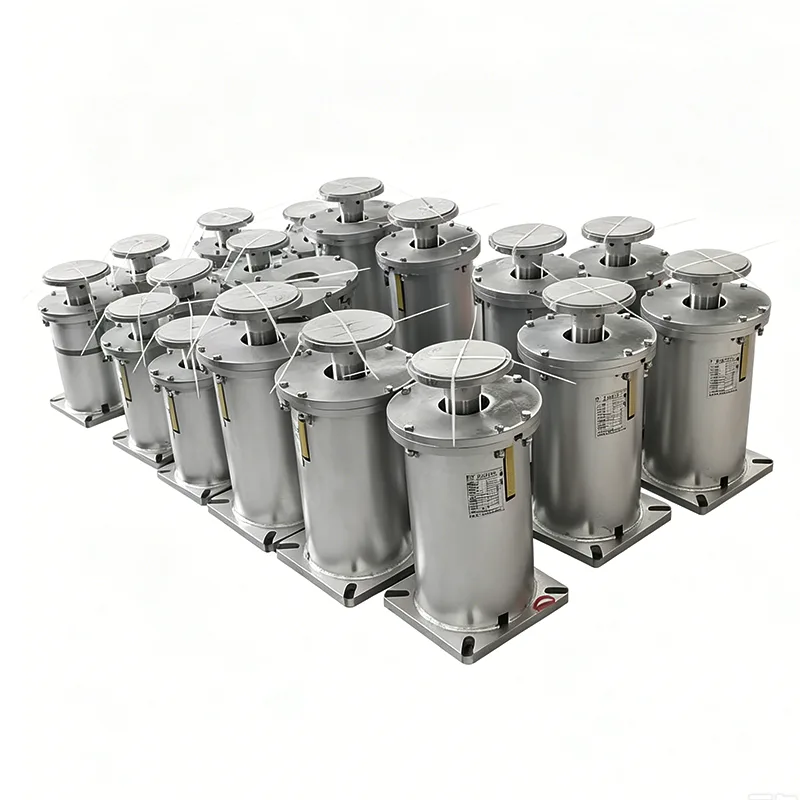

Vzmetni obešalnik tipa F

Vzmetni obešalnik tipa F je standardna viseča vzmetna podpora, ki jo je razvil Yangzhou Tianshun Pipeline na podlagi 14 let izkušenj v industriji, in je tudi eden najpogosteje uporabljenih modelov vzmetnih obešalnikov na svetovnem področju industrijskih cevovodov. Od začetka proizvodnje leta 2012 smo izdelali več kot 2 milijona vzmetnih obešalnikov tipa F, izvažali v 45 držav in regij ter služili več kot 300 velikim industrijskim projektom po vsem svetu. Ta model je zasnovan v popolni skladnosti z mednarodno sprejetimi standardi in dosega 100-odstotno zamenljivost z istimi modeli izdelkov večjih svetovnih proizvajalcev.

Ta slika prikazuje krivuljo zmogljivosti premika obremenitve spremenljive vzmetne podpore/obešala, vključno s ključnimi parametri obremenitve in premika za preverjanje natančnosti nosilnosti in zanesljivosti delovanja izdelka.

Vsaka enota je predmet kalibracije obremenitve in testiranja delovanja pred pošiljanjem. Odstopanje nastavitvene obremenitve je nadzorovano znotraj ±5 %, skladno z mednarodnim standardom ANSI/MSS‑SP‑58‑2018 in NB/T47039‑2013.

Izdelki izpolnjujejo tehnične zahteve za električne, petrokemične in druge industrijske cevne sisteme. V skladu z MSS‑SP‑58‑2018 največja dovoljena spremenljivost obremenitve za spremenljive vzmetne enote ne sme presegati 25 % delovne vroče obremenitve v polnem delovnem hodu.

Krivulja obremenitev-premik, pridobljena s tipskim preskusom konstantne vzmetne podpore/obešala. Vodoravna os predstavlja premik, navpična os pa obremenitev. Krivulja ostane približno vodoravna čez polni delovni hod, kar dokazuje, da podporna sila ostane v bistvu konstantna, ko se cevovod upogiba zaradi toplotnega raztezanja in krčenja.

Ta tipski preskus preverja konstantnost obremenitve, stabilnost pri polnem hodu in zanesljivost delovanja konstantnih vzmetnih enot. Vse proizvodne enote so predmet kalibracije obremenitve pred odpremo, pri čemer je odstopanje obremenitve nadzorovano znotraj ±6 % v skladu z ANSI/MSS‑SP‑58‑2018 in NB/T47038‑2013.

Ti izdelki so uporabni za industrijske cevne sisteme z velikim toplotnim premikom, vključno s cevovodi za glavno paro in drugimi cevmi za visoke temperature in visokim pritiskom.

Osnova načrtovanja in veljavni standardi

Vzmetni obešalnik tipa F je strogo zasnovan in izdelan v skladu z naslednjimi mednarodnimi standardi, da se zagotovi njegova globalna vsestranskost in združljivost:

▶ ANSI/HG 20644-1998 Spremenljive podpore in obešala za vzmeti

▶  GB/T 17116.1-2018 Nosilci in obešala za cevi - 1. del: Tehnične specifikacije

▶  ASME B31.3 Procesne cevi

▶  Obešala za cevne vzmeti DIN 2545

▶  API RP 551 Načrtovanje in namestitev cevnih nosilcev in obešal

Vsi izdelki so opravili certificiranje sistema vodenja kakovosti ISO 9001:2015, na zahtevo pa se lahko zagotovijo certifikacijski dokumenti tretjih oseb, kot sta CE in API.

Strukturna sestava in princip delovanja

Vzmetni obešalnik tipa F ima zasnovo zgornje viseče konstrukcije, ki je povezana z gradbeno konstrukcijo prek zgornjega dvižnega ušesa in s cevovodom prek spodnje vzmetne palice. Ko je cevovod podvržen navpičnemu toplotnemu premiku, se vzmet ustrezno razširi in skrči, samodejno prilagaja podporno silo in enakomerno prenaša obremenitev cevovoda na konstrukcijo, da se prepreči koncentracija napetosti.

Standardni izdelek je sestavljen iz naslednjih komponent:

▶  Zgornje ohišje: vtisnjeno iz jeklene plošče Q345B

▶  Cilindrična vijačna vzmet: izdelana iz legiranega vzmetnega jekla 60Si2MnA

▶  Indikatorska plošča obremenitve: Jasno označena s skalama obremenitve in premika

▶ Prilagoditvena vijačna palica: na voljo v specifikacijah M16-M36 za nastavitev obremenitve na kraju samem

▶  Zgornji in spodnji priključni ušesci: izdelani s postopkom kovanja za večjo trdnost

▶  Zaporne matice: zasnova dvojne matice proti popuščanju

Celotne specifikacije za obremenitev in premik

Glavne prednosti delovanja in izmerjeni podatki

Zgornji podatki so iz 100 % popolnih inšpekcijskih zapisov laboratorija podjetja. Vsak izdelek je pred odpremo podvržen strogemu testiranju obremenitve in kalibraciji premika.

Veljavni scenariji in metode namestitve

Vzmetni obešalnik tipa F je primeren za visečo podporo večine industrijskih cevovodnih sistemov, zlasti za naslednje scenarije:

Parovodni sistemi v elektrarnah

Procesni cevovodi v petrokemični industriji

Cevna omrežja mestnega centralnega ogrevanja

Cevovodi za prenos zemeljskega plina

Cevovodi za farmacevtsko in živilsko predelavo

Splošni cevovodi industrijskih obratov

Za ta model so na voljo trije načini namestitve:

Vzmetenje z enim ušesom: Primerno za enojne cevovode

Dvojno vzmetenje: Primerno za cevovode s težkimi obremenitvami

Vzporedna namestitev: Primerno za cevovode z izjemno težkimi obremenitvami

Proizvodni proces in nadzor kakovosti

Vzpostavili smo sistem sledljivosti celotnega procesa od surovin do končnih izdelkov, da zagotovimo stabilno kakovost vsakega vzmetnega obešalnika tipa F:

▶  Nadzor surovin: vse jeklo izvira iz vodilnih jeklarn, kot sta Baosteel in Angang. Vsaka serija materialov je opremljena z originalnim certifikatom materiala in je podvržena spektralni analizi.

▶  Proizvodnja vzmeti: navitje z nemškimi uvoženimi CNC stroji za vzmeti in izpostavljeno trem postopkom toplotne obdelave za popolno odpravo notranjih napetosti.

▶  Postopek varjenja: uporablja varjenje z zaščito pred ogljikovim dioksidom. Vsi zvari so podvrženi 100-odstotnemu vizualnemu pregledu in vzorčnemu neporušitvenemu testiranju.

▶  Površinska obdelava: Trije postopki odstranjevanja rje s peskanjem → epoksidni temeljni premaz, bogat s cinkom → poliuretanski zaključni premaz, s skupno debelino nanosa ≥120 μm.

▶  Inšpekcija končnega izdelka: vsak izdelek je podvržen testiranju obremenitve s polnim hodom in izdani so popolni dokumenti o potrdilu o kakovosti.

Podporne storitve in garancija dostave

▶  Hitra dostava: Standardni modeli so na zalogi in jih je mogoče poslati v 72 urah.

▶  Podpora pri izbiri: Na voljo sta brezplačna analiza napetosti v cevovodu in izračun izbire podpore/obešala.

▶  Storitev prilagajanja: dimenzije povezav in metode površinske obdelave je mogoče prilagoditi glede na zahteve kupcev.

▶  Storitev na kraju samem: poklicni inženirji so poslani, da vodijo namestitev in zagon.

▶  Garancijski servis: 12-mesečno garancijsko obdobje z brezplačnim popravilom ali zamenjavo okvarjenih izdelkov med garancijskim obdobjem.

Za več tehničnih podrobnosti o vzmetnem obešalniku tipa F ali za pridobitev ponudbe se obrnite na našo prodajno ekipo.

Pogosto zastavljena vprašanja (FAQ)

V: Ali je mogoče vzmetni obešalnik tipa F zamenjati z enakimi modeli izdelkov drugih proizvajalcev?

O: Da. Naši izdelki so strogo zasnovani in izdelani v skladu z mednarodnimi standardi. Namestitvene mere in parametri delovanja so popolnoma skladni z enakimi modeli izdelkov večjih svetovnih proizvajalcev in jih je mogoče neposredno zamenjati za uporabo.

V: Kakšna je najvišja delovna temperatura tega izdelka?

O: Delovno temperaturno območje standardnih izdelkov je od -20 ℃ do +450 ℃. Za visoke temperature, ki presegajo 450 ℃, lahko zagotovimo posebne modele, ki uporabljajo vzmetno jeklo, odporno na visoke temperature.

V: Ali lahko zagotovite površinsko obdelavo vročega pocinkanja?

O: Da. Poleg standardnega barvanja ponujamo tudi različne metode površinske obdelave, kot sta vroče cinkanje in prašno lakiranje za prilagajanje različnim korozivnim okoljem.
