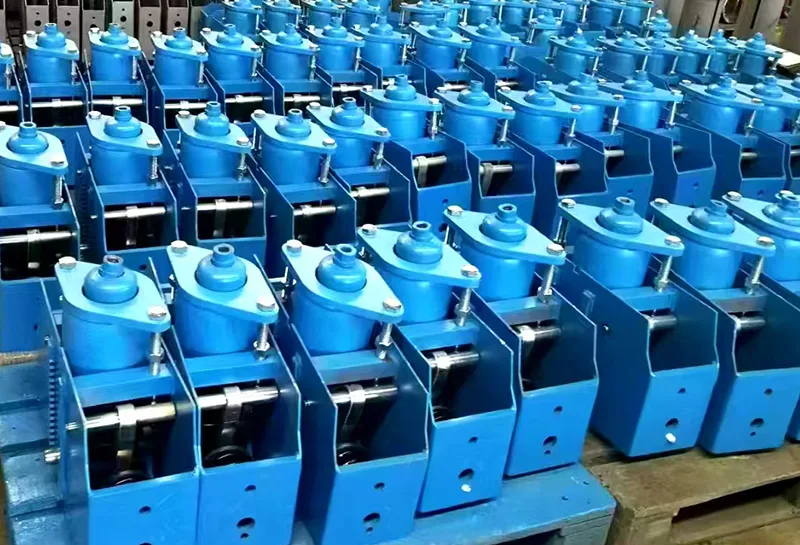

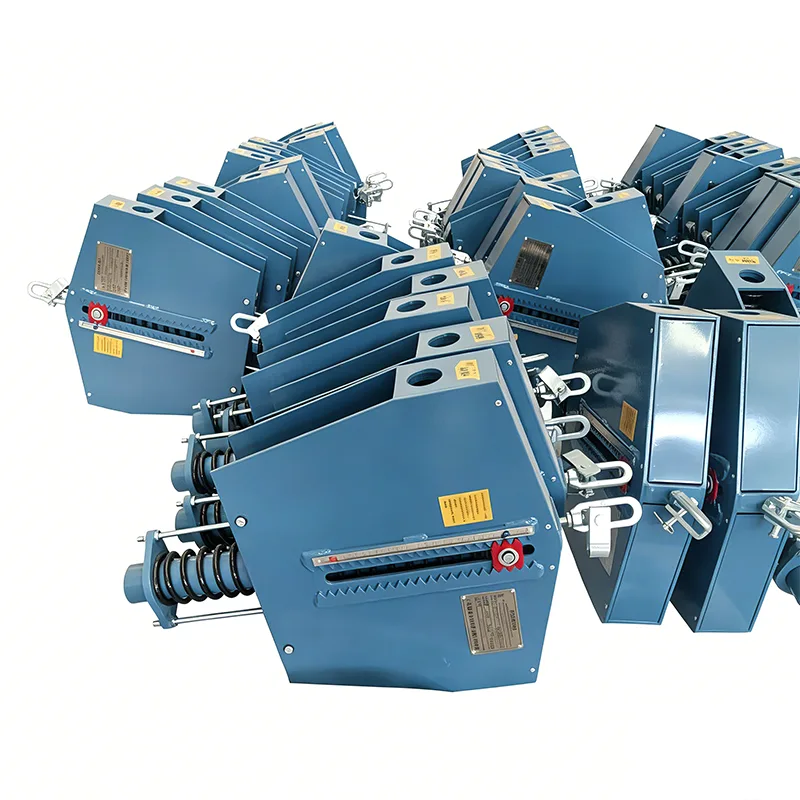

Glavne prednosti Heavy Duty Constant Spring Support.

Uporablja se za visokotemperaturne cevovode in cevovode velikega premera v industriji nafte in plina, rafiniranju in energiji. V primerjavi zspremenljive vzmeti, je povzeto s štirih vidikov: obremenitev, delovni pogoji, trajnost in vzdrževanje delovanja.

Konstantna izhodna obremenitev (glavna prednost)

Med celotnim postopkom navpičnega premika, ki ga povzroči toplotno raztezanje in krčenje cevovoda, ostaja nosilna obremenitev v bistvu konstantna in nespremenjena, pri čemer je nihanje obremenitve manjše od ±6 % (v skladu z nacionalnimi standardi / standardi ASME).

Obremenitev vzmeti se spreminja s premikom (največ ±25%). Pri cevovodih z veliko obremenitvijo in visoko temperaturo je toplotni premik velik, zaradi česar obremenitev zlahka preseže mejo. Konstantno vzmetenje popolnoma prepreči preobremenitev na odprtini cevi in ​​obešanju.

Zaščitite cevne povezave opreme: cevne povezave API za kompresorje, parne turbine, toplotne izmenjevalnike in velike črpalke. Izogibajte se puščanju, ki ga povzročijo spremembe obremenitev toplotnega raztezanja in napetostne razpoke na prirobničnih priključkih opreme.

Primerno za velik hod in velike navpične toplotne premike

Hod posamezne enote je veliko večji od giba spremenljive vzmeti. Hod običajnih težkih modelov sega od 50 do 500 mm; je prva izbira za visokotemperaturne naftovode in plinovode z debelimi stenami in velikim premerom z velikim toplotnim raztezkom.

Cevovodi z velikim posedanjem in velikim toplotnim odmikom niso omejeni z mejo stiskanja vzmeti, zato jim ni treba dodajati podpor v segmentih, s čimer se zmanjša število podpornih točk.

Nosilnost za težke obremenitve je močna

Nazivna obremenitev vsake posamezne enote težkega modela sega od 5 kN do nekaj sto tisoč newtonov. Primeren je za visokotemperaturne debelostenske procesne cevi, zbiralnike kotlov in pomožne cevovode težke rafinerijske in kemične opreme.

Celotno ohišje škatle v kombinaciji z mehansko strukturo vzvoda in ojnice ima visoko strukturno togost, je odporno na udarce in trenutne obremenitve vodnega kladiva ter je boljše od enoploščne vzmetne strukture s spremenljivimi vzmetmi.

Optimizacija napetosti v cevovodu, zmanjšanje stroškov načrtovanja

Konstantna obremenitev → Primarne in sekundarne napetosti cevovoda je mogoče nadzorovati, tako da ustrezata standardoma napetosti v cevovodu ASME B31.3 in SH/T3073; izračun napetosti je lažje izvesti, kar zmanjša dodatne stroške, kot so odebelitev cevi, ojačitev in namestitev dilatacijskih spojev.

Odporen na utrujenost, dolga življenjska doba (prednost pri velikih obremenitvah)

Na podlagi načela ravnovesja vzvoda je vzmet podvržena le majhnemu izmeničnemu raztezanju in krčenju, pri čemer je obseg raztezanja in krčenja veliko manjši kot pri spremenljivi vzmeti; izguba zaradi utrujenosti zaradi temperaturnih sprememb je izjemno nizka.

Naftovodi in plinovodi delujejo v stalnih izmeničnih pogojih zagona in zaustavljanja ter pogostih temperaturnih spremembah in so manj nagnjeni k odpovedi zaradi vzmetne utrujenosti.

Model za težke obremenitve ima odebeljeno lupino ter kaljeno in kaljeno gred zatiča. Lahko se ga podvrže težki protikorozijski obdelavi (C5-M) v okoljih morske/kemične korozije in je vzdržljiv za uporabo na odprtih ploščadih.

Prednosti namestitve in delovanja

Naprava je opremljena z vgrajenim zaklepnim mehanizmom. Med vodnim tlačnim preizkusom je zaklenjen in ob zagonu odklenjen. Po delovanju ni potrebno ponavljajoče prilagajanje obremenitve na mestu.

Zmogljivost tresljajev cevovoda (na vstopu in izstopu kompresorja) je boljša od zmogljivosti spremenljive vzmeti, kar zmanjšuje pogostost naknadnih pregledov in nastavitev.

Primeren za težke pogoje delovanja

Visoka temperatura (nad 550 ℃), nizkotemperaturni utekočinjeni zemeljski plin, velike naprave za usedanje, obalna slana prha / objekti za nafto in plin, ki povzročajo jedko žveplo, obseg prilagajanja nosilnosti je širši.
