Big Ton Spring Supports

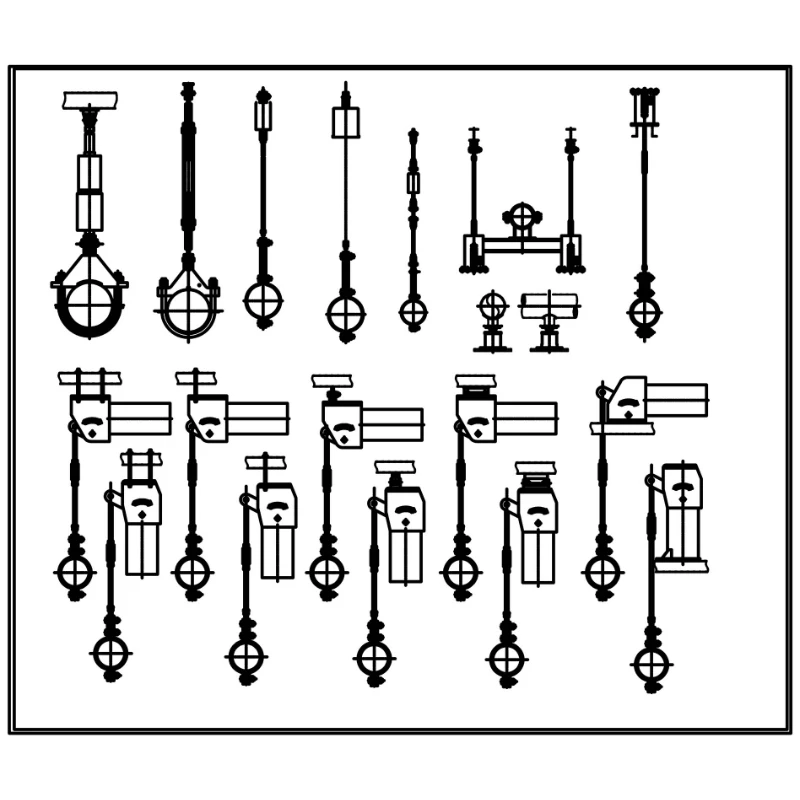

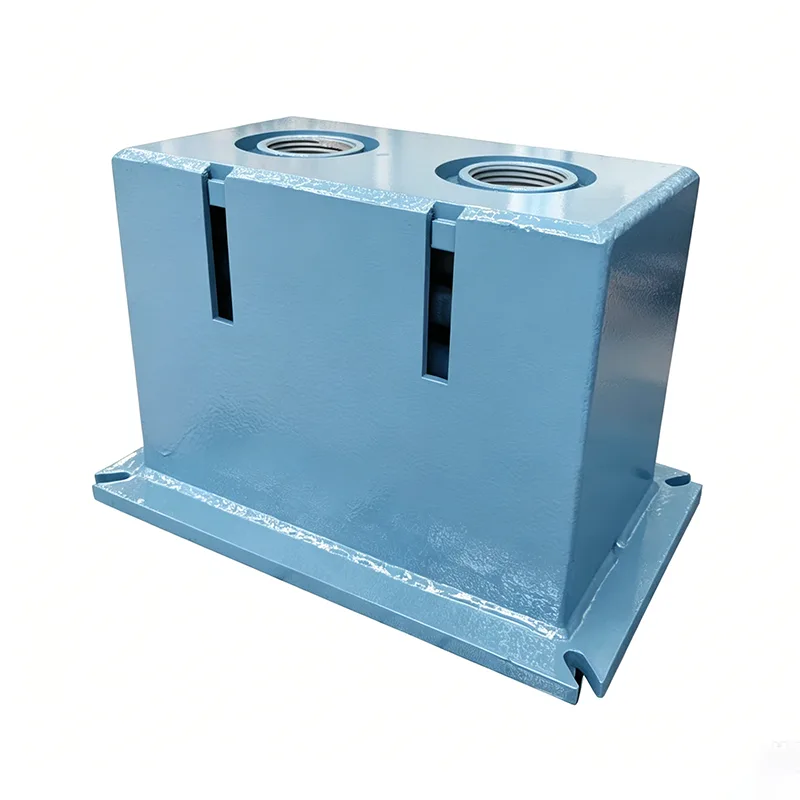

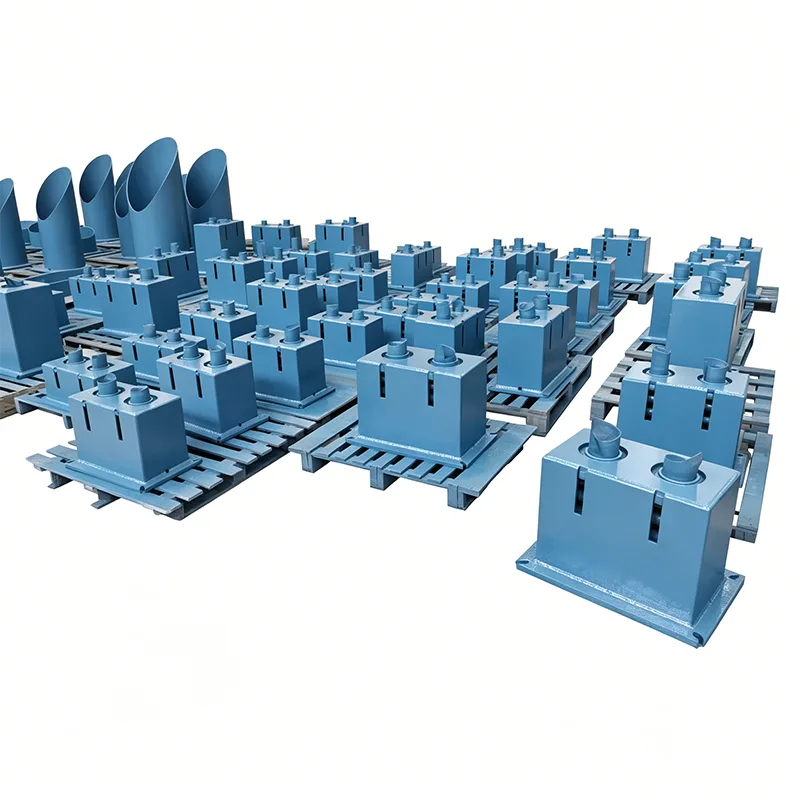

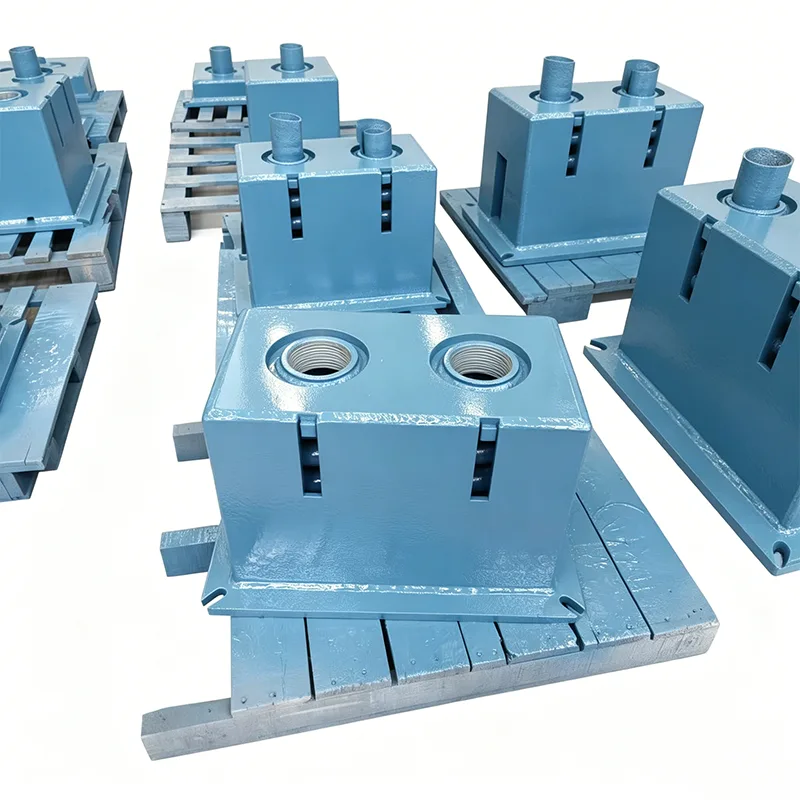

Podjetje Yangzhou Tianshun Pipeline Technology Co., Ltd., ustanovljeno leta 2012, ima obsežno strokovno znanje in izkušnje na področju raziskav in razvoja ter proizvodnih podpornih rešitev za cevovode. Naše vzmetne opore za velike tone so prilagojena linija izdelkov, razvita za izjemno visoke obremenitve, ki presegajo omejitev obremenitve običajnih vzmetnih obešal. Zasnovani izključno za ekstremne scenarije z enojnimi dvižnimi točkami, ki presegajo 100 ton, so bili uspešno uporabljeni v več ključnih energetskih projektih na nacionalni ravni.

Krivulja obremenitev-premik, pridobljena s tipskim preskusom konstantne vzmetne podpore/obešala. Vodoravna os predstavlja premik, navpična os pa obremenitev. Krivulja ostane približno vodoravna čez polni delovni hod, kar dokazuje, da podporna sila ostane v bistvu konstantna, ko se cevovod upogiba zaradi toplotnega raztezanja in krčenja.

Ta tipski preskus preverja konstantnost obremenitve, stabilnost pri polnem hodu in zanesljivost delovanja konstantnih vzmetnih enot. Vse proizvodne enote so predmet kalibracije obremenitve pred odpremo, pri čemer je odstopanje obremenitve nadzorovano znotraj ±6 % v skladu z ANSI/MSS‑SP‑58‑2018 in NB/T47038‑2013.

Ti izdelki so uporabni za industrijske cevne sisteme z velikim toplotnim premikom, vključno s cevovodi za glavno paro in drugimi cevmi za visoke temperature in visokim pritiskom.

Kaj so težki delovni pogoji? Bolečine v panogi

Pri obsežnih energetskih in petrokemičnih projektih cevovodi z ekstremnimi obremenitvami vključujejo:

Debelostenski cevovodi ultra velikega premera: DN1200+, debelina stene ≥50 mm, teža na meter nad 5 ton

Priključni cevovodi velike opreme: Vhod/izhod reaktorjev, grelnih peči, parnih turbin, obremenitev posamezne dvižne točke nad 100 ton

Cevni regali z velikim razponom: Razpon ≥30 metrov, z velikimi koncentriranimi obremenitvami

Cevovodi iz posebne zlitine: Duplex jeklo, cevovodi iz zlitine na osnovi niklja, veliko težji od ogljikovega jekla zaradi visoke gostote materiala

Omejitve običajnih izdelkov:

Največja obremenitev standardnih vzmetnih obešalnikov običajno ne presega 40 ton

Navadne konstrukcije se nad 80 tonami deformirajo in izgubijo stabilnost

Večskupinska vzporedna povezava ne zagotavlja sinhronizacije, kar povzroča ekscentrično obremenitev

Zelo malo domačih proizvajalcev lahko zanesljivo proizvede več kot 100-tonske nosilce

Big Ton Spring Supports so namensko izdelani za reševanje tega izziva v celotni industriji.

Tehnične specifikacije izdelka

Tabela specifikacij obešalnika s stalno vzmetjo	Primer
Model / serija	PH, LH, CA, CS, TH
Nosilnost (delovanje)	0,1 kN - 500 kN
Skupno potovanje	50 mm, 100 mm, 200 mm, 400 mm
Dejansko potovanje	Do 600 mm
Odstopanje obremenitve (toleranca)	±5 % (standardno) / ±3 % (visoka prec.)
Položaj namestitve	Vodoravno/navpično
Zaključek ohišja	Vroče pocinkano/epoksi
Delovna temp.	-20 °C do +80 °C (okolje)
Material vzmeti	60Si2Mn / 50CrVA
Območje nastavitve obremenitve	±10% (prilagoditev polja)

Ključni tehnološki preboji

Večvzmetna sinhrona paralelna tehnologija

Centralno simetrična razporeditev za enakomerno porazdelitev sile med 4–8 skupinami vzmeti

Posamezno testiranje vzmeti/usklajevanje, odstopanje togosti ≤2 %

Patentiran mehanizem za uravnoteženje obremenitve zagotavlja 100% sinhrono stiskanje

Odpravlja ekscentrične obremenitve v vzporednih sistemih z več vzmetmi

Strukturni sistem ultra visoke trdnosti

Jeklo visoke trdnosti Q460C, 80 % večja meja tečenja od standardnih materialov

Integrirana škatlasta struktura, 3-krat večja upogibna/vzvojna togost kot običajne izvedbe

Optimizacija končnih elementov odpravlja točke koncentracije napetosti

Strukturna deformacija ≤0,5 mm pri polni obremenitvi

Tehnologija povezovanja velikega premera za težke obremenitve

Gredi zatičev iz legiranega jekla 42CrMo (kaljene in kaljene)

Največji premer čepa 150 mm, nosilnost ene gredi nad 300 ton

Samomazalne puše iz bakrove zlitine, koeficient trenja ≤0,08

Zmanjša vpliv trenja, bistveno izboljša konstantnost obremenitve

Visoko natančen proizvodni proces

CNC plamensko + plazemsko kompozitno rezanje za nosilne plošče

CNC vrtanje lukenj za ključe, natančnost položaja ±0,05 mm

Obdelava za razbremenitev napetosti po varjenju odpravi preostale napetosti

Obdelava z enim vpenjalom na velikih CNC portalnih centrih

Večplastna varnostna zaščita

Dvojna zaščita: mehanska omejitev + hidravlični blažilnik

Alarm za preobremenitev se sproži pri 110 % nazivne obremenitve

Redundantna zasnova: varno delovanje, tudi če ena skupina vzmeti odpove

Struktura proti prevračanju zagotavlja stabilnost pod bočnimi silami

Namenski sistem testiranja in preverjanja

300-tonski namenski tester obremenitve za 100-odstotno validacijo polne obremenitve

Neprekinjeno zajemanje podatkov s polnim gibom (10 odčitkov na sekundo)

Izračun konstantnosti v realnem času – nekvalificirane enote niso nikoli poslane

Simulirano testiranje utrujenosti potrjuje dolgoročno zanesljivost

Tovarniški testni in validacijski protokol

Za vsak izdelek pred pošiljanjem se izvede obsežno interno testiranje

Pred odpremo gre vsak izdelek skozi celoten interni postopek testiranja. Ta postopek vključuje dimenzijski in vizualni pregled, PMI (pozitivna identifikacija materiala), testiranje trdote, MT/PT neporušitveno testiranje, kjer je primerno, testiranje obremenitve vzmeti s krivuljami obremenitve in premika ter merjenje debeline prevleke. Priložena so poročila o tovarniških preskusih (FTR) in poročila o preskusih materiala (MTR).

Pojasnilo o akreditaciji tretjih oseb

Interno testiranje ni isto kot testiranje tretjih oseb, ki jih je akreditiral ILAC. Če je potrebno testiranje s pričo tretje osebe ali laboratorijsko testiranje, je to mogoče zagotoviti kot ločeno izbirno storitev.

Izbirne inšpekcijske storitve tretjih oseb (navedene ločeno)

1. Testiranje materiala

Ta storitev zajema analizo kemične sestave, natezno testiranje, nizkotemperaturno udarno testiranje po Charpyju in testiranje trdote.

2. Varjenje NDT

Razpoložljive metode vključujejo testiranje z magnetnimi delci (MT), testiranje s tekočimi penetranti (PT), ultrazvočno testiranje (UT) in radiografsko testiranje (RT).

3. Preskušanje učinkovitosti obremenitve vzmeti

Vključene so krivulje obremenitev-premik.

4. Inšpekcija zaščite pred korozijo vročega cinkanja/epoksi premaza

5. Preizkušanje, nadzor tovarne in predodpremni pregled (PSI) v prisotnem sodišču

Naše izjemne prednosti

Primerjava z mednarodnim sistemom za podporo cevi LISEGA

Naša natančnost obremenitve izdelkov, standardi testiranja in dokumentacijski sistemi so primerjani z mednarodnim sistemom za podporo cevi LISEGA.

Več kot standardni domači dobavitelj

Za razliko od standardnih domačih proizvajalcev, ki zagotavljajo le sam izdelek, mi z vsako vzmetno enoto dobavimo krivuljo obremenitev-pomik. Pomagamo tudi pri organizaciji testiranja in inšpekcijskih pregledov SGS tretjih oseb ter podpiramo preglede dokumentov s strani inženirjev PE/CPE za projekte v tujini.

Tipični primeri uporabe

Primer 1: 20 milijonov ton/leto za rafiniranje in projekt integracije kemikalij

Izdelek: 150-tonska vzmetna podpora s konstantno silo Big Ton

Uporaba: Izhodni cevovod reaktorja za hidrogeniranje

Pogoji: obremenitev 150 ton, premik 250 mm, visoka temperatura 420 ℃

Rezultat: 3 leta stabilnega delovanja, konstantnost v območju ±2,5 %

Primer 2: Ultra-superkritična napajalna enota 1000 MW

Izdelek: 120-tonsko težko obešalo s konstantno silo

Uporaba: Glavni parovod

Pogoji: obremenitev 120 ton, premik 300 mm

Rezultat: opravljen sprejem elektrarne pri prvem poskusu, nič operativnih težav

Primer 3: Projekt terminala za UZP

Izdelek: 80-tonska nizkotemperaturna težka podpora

Uporaba: Glavni cevovod Cold box

Pogoji: -162 ℃ kriogeno okolje, 80-tonska obremenitev

Rezultat: pravilna izbira nizkotemperaturnega materiala, brez težav s krhkostjo

Proces storitve projektov po meri

Tehnično svetovanje pred projektom

Namenski inženir za zbiranje podrobnih parametrov delovnih pogojev

Idejni projekt z izračunom ujemanja obremenitev in premikov

Preverjanje strukturne trdnosti/togosti končnih elementov

Tehnični predlog + dostava ponudbe

Potrditev oblikovanja

Podrobne tehnične risbe (oris, tabele obremenitev)

Bilateralna potrditev ključnih tehničnih parametrov

Razvoj inšpekcijskega in testnega načrta (ITP).

Začetek proizvodnje po podpisani odobritvi

Sledenje napredku proizvodnje

Tedenske posodobitve fotografij produkcije

Priložnosti strank za ključne mejnike

Celotna inšpekcijska podpora tretjih oseb

Odgovor na tehnična pojasnila v realnem času

Prevzem v tovarni

Na voljo je spremljanje preskusa polne obremenitve na kraju samem

Prikaz testnih podatkov v realnem času

Celotna predaja dokumentacije

Profesionalno pakiranje in pošiljanje

Podpora na kraju samem

Tehnično osebje za vodenje namestitve

Pomoč pri zagonu in kalibraciji obremenitve

Nadaljnji obiski po zagonu

Doživljenjska tehnična podpora

Podpore Big Ton Spring postavljajo tehnično merilo za podporo cevovodov za težke obremenitve. Premikamo meje industrije in zagotavljamo zanesljive rešitve za ultra visoke obremenitve za vaše kritične inženirske projekte s strogim testiranjem in dokazanimi projektnimi izkušnjami.
