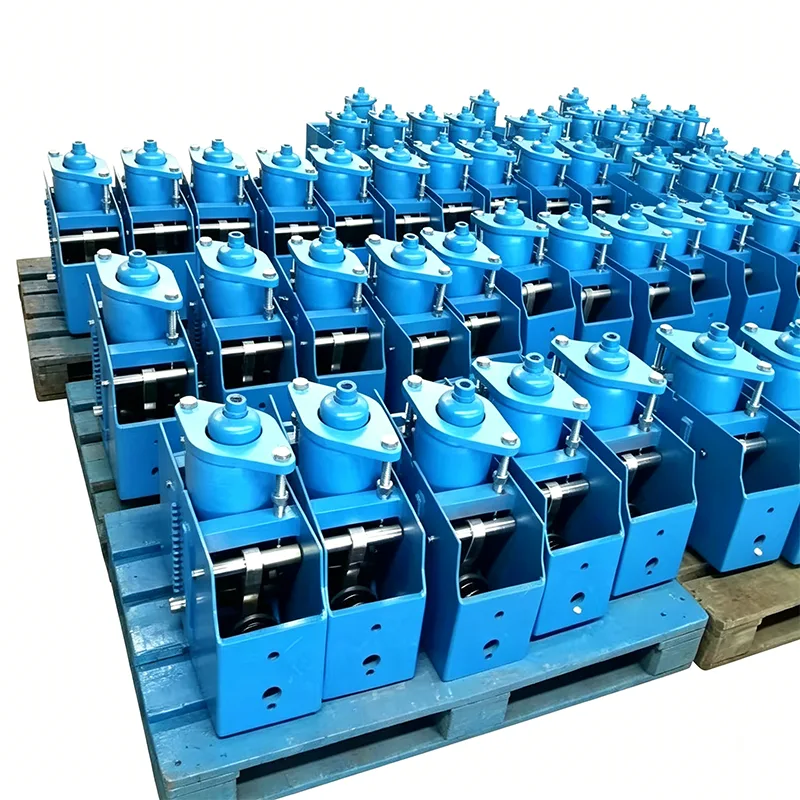

Horizontalna konstantna vzmetna podpora

Na številnih industrijskih lokacijah omejen prostor nad cevovodi onemogoča namestitev navpičnih stalnih vzmetnih nosilcev. Medtem pa nekateri cevovodi potrebujejo podporo s strani ali spodaj, tradicionalne metode podpore pa težko izpolnjujejo zahteve po stalni sili pri velikih premikih. Horizontal Constant Spring Support je namenski izdelek, zasnovan posebej za reševanje teh težav. Nameščen je vodoravno pod ali poleg cevovodov, kar zagotavlja stabilno podporno silo skozi celoten delovni hod s stopnjo variacije obremenitve, nadzorovano znotraj 5 %.

Krivulja obremenitev-premik, pridobljena s tipskim preskusom konstantne vzmetne podpore/obešala. Vodoravna os predstavlja premik, navpična os pa obremenitev. Krivulja ostane približno vodoravna čez polni delovni hod, kar dokazuje, da podporna sila ostane v bistvu konstantna, ko se cevovod upogiba zaradi toplotnega raztezanja in krčenja.

Ta tipski preskus preverja konstantnost obremenitve, stabilnost pri polnem hodu in zanesljivost delovanja konstantnih vzmetnih enot. Vse proizvodne enote so predmet kalibracije obremenitve pred odpremo, pri čemer je odstopanje obremenitve nadzorovano znotraj ±6 % v skladu z ANSI/MSS‑SP‑58‑2018 in NB/T47038‑2013.

Ti izdelki so uporabni za industrijske cevne sisteme z velikim toplotnim premikom, vključno s cevovodi za glavno paro in drugimi cevmi za visoke temperature in visokim pritiskom.

Načelo delovanja in strukturne značilnosti

Horizontalna konstantna vzmetna opora deluje po principu ravnotežja momentov. Ko je cevovod podvržen navpičnemu premiku, se elastična sila vzmeti pretvori v konstantno izhodno silo prek natančne povezave in odmičnega mehanizma. V nasprotju z navpičnimi nosilci je njegov vzmetni sklop razporejen vodoravno, kar ima za posledico nižje težišče in stabilnejše delovanje, zaradi česar je posebej primeren za cevovodne sisteme z velikimi obremenitvami in premiki.

Standardna horizontalna vzmetna podpora ima integrirano varjeno strukturo okvirja z glavnimi komponentami, vključno z:

▶  Vodoravno nameščen cilindrični vijačni sklop vzmeti

▶  Visoko natančen povezovalni sistem za uravnoteženje momentov

▶  Bočno nameščen mehanizem za prilagajanje obremenitve

▶  Dvohodna omejevalna naprava

▶  Vizualni indikator premika

▶  Spodnja montažna osnova

Tehnične specifikacije izdelka

Primerjava z navpičnimi nosilci s konstantno vzmetjo

Parametri celotne serije specifikacij

Nudimo 6 standardnih serij vodoravnih konstantnih vzmetnih nosilcev, ki pokrivajo veliko večino zahtev industrijske uporabe:

Vsi izdelki so skladni s standardi GB/T 17116.2-2018, ANSI/ASME B31.1 in DIN 2545.

Prednosti osnovne zmogljivosti

▶  Izjemno visoka nosilnost: Zagotavlja največjo podporno silo 1000 kN za izpolnjevanje zahtev velikih cevovodov in opreme

▶  Visoka delovna stabilnost: Vodoravna razporeditev z nizkim težiščem zagotavlja odlično potresno učinkovitost, ki lahko prenese potrese z magnitudo 8

▶  Varno in priročno vzdrževanje: stranska nastavitev in pregled odpravita potrebo po plezalnem delu, kar zmanjša varnostna tveganja

▶ Močna prilagodljivost namestitve: Lahko se namesti na betonske nosilce, jeklene konstrukcije ali temelje opreme

▶  Široko območje nastavitve obremenitve: Omogoča prilagoditev na kraju samem znotraj ±15 % nazivne obremenitve

▶  Popolnoma zaprt dizajn: učinkovito preprečuje prahu, deževnici in jedkim medijem vstop v notranje mehanizme

Tipična področja uporabe

Horizontalne podpore s konstantno vzmetjo se pogosto uporabljajo v naslednjih industrijskih scenarijih:

▶  Cevovodi glavne pare in pare za dogrevanje v velikih termoelektrarnah

▶ Cevovodi enot za hidrokreking in fluidno katalitski kreking v rafinerijah nafte

▶  Dovodni in odvodni cevovodi skladiščnih rezervoarjev v velikih terminalih LNG

▶  Plovžni toplozračni cevovodi in konverterski plinovodi v jeklarnah

▶  Konvencionalni otočni parovodni sistemi v jedrskih elektrarnah

▶  Visokotemperaturni toplovodni cevovodi velikega premera za centralno ogrevanje mest

Proizvodnja in zagotavljanje kakovosti

Podjetje Yangzhou Tianshun Pipeline s 14-letnimi izkušnjami pri izdelavi stalnih vzmetnih nosilcev uspešno uporablja svoje vodoravne konstantne vzmetne nosilce pri več kot 350 industrijskih projektih po vsem svetu. Vsi izdelki so podvrženi strogemu nadzoru kakovosti:

▶  Nadzor surovin: vse vzmetno jeklo izvira iz Baosteel in Angang, pri čemer je vsaka serija podvržena spektralni analizi in testiranju mehanskih lastnosti

▶  Natančna obdelava: ključne komponente so izdelane z uporabo CNC obdelovalnih centrov, ki dosegajo dimenzijsko natančnost stopnje IT7

▶  Testiranje vzmeti: Vsaka vzmet je podvržena 3 testom polnega stiskanja in 100.000 ciklom utrujenosti

▶  Popoln zagon stroja: Vsaka enota je pred odpremo podvržena testiranju delovanja konstantne sile s polnim hodom, da se zagotovi stopnja variacije obremenitve ≤5 %

▶  Inšpekcija tretjih oseb: Zagotovijo se lahko poročila o inšpekciji mednarodno avtoritativnih institucij, kot so SGS, BV in TUV

Naš sistem vodenja kakovosti je certificiran po ISO 9001:2015, naši izdelki pa so pridobili certifikate CE in API.

Ekskluzivna servisna podpora

▶  Brezplačen pregled na kraju samem in analiza napetosti v cevovodu

▶  Izvedba po meri za posebne prostore za namestitev

▶  Poklicni inženirji nudijo navodila za namestitev in zagon na kraju samem

▶  12-mesečno garancijsko obdobje z brezplačnim popravilom ali zamenjavo v času garancije

▶  Doživljenjska tehnična podpora in dobava rezervnih delov

Za podrobnejše informacije o horizontalni stalni vzmetni podpori ali tehnični izbiri za vaš projekt se obrnite na našo prodajno ekipo.

Pogosto zastavljena vprašanja (FAQ)

V: Ali je mogoče na jeklene konstrukcije namestiti vodoravne nosilce s konstantno vzmetjo?

O: Da. Nudimo več oblik montažnih podstavkov za prilagoditev betonskim temeljem, nosilcem jeklene konstrukcije in platformam opreme. Za modele z veliko obremenitvijo bomo zagotovili priporočila za načrtovanje temeljev, da zagotovimo, da trdnost namestitve ustreza zahtevam.

V: Ali je mogoče vašo vodoravno stalno vzmetno podporo uporabljati v okoljih z nizko temperaturo?

O: Da. Ponujamo posebne nizkotemperaturne modele, ki uporabljajo materiale iz nerjavečega jekla 304 ali 316L in so opravili nizkotemperaturne udarne preskuse. Lahko normalno delujejo pri temperaturah do -196 ℃ in so primerni za kriogene cevovodne sisteme, kot sta LNG in etilen.

V: Kakšen je dobavni rok za vaše izdelke?

O: Dobavni rok za standardne modele je 30-45 dni, za prilagojene modele pa 45-60 dni, odvisno od kompleksnosti. Za nujna naročila lahko uredimo pospešeno izdelavo z najkrajšim dobavnim rokom 20 dni.
