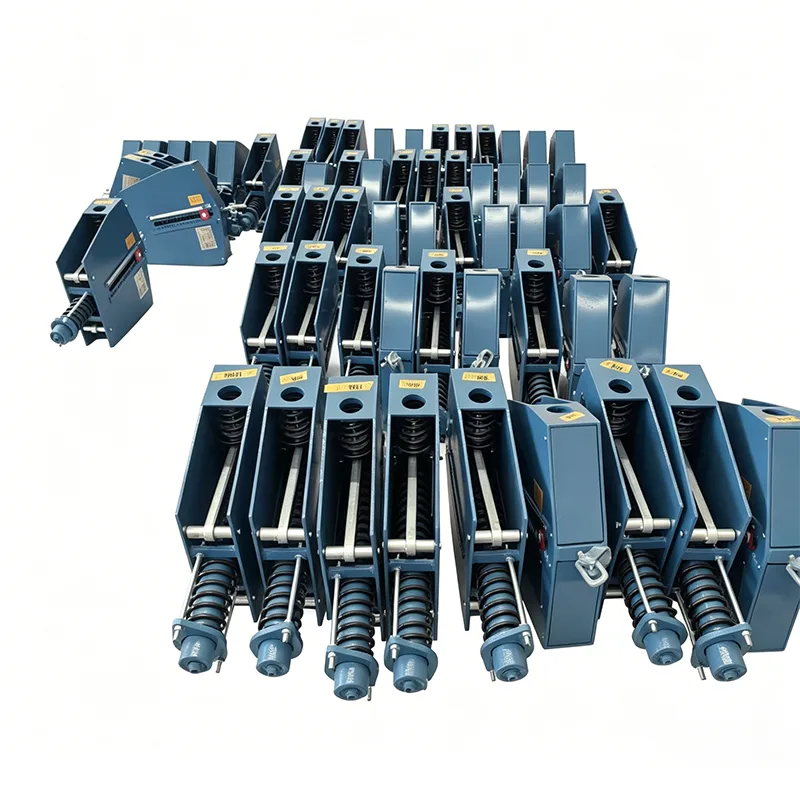

Kadar pride do cevovodov do velikih navpičnih premikov (več kot 100 mm) in so izjemno občutljivi na variacije obremenitve, lahko stopnja nihanja obremenitve (≤25 %) običajnih spremenljivih vzmetnih nosilcev povzroči prekomerno obremenitev cevovoda, poškodbo vmesnika opreme in celo pretrganje cevovoda. Navpična konstantna vzmetna podpora zagotavlja skoraj konstantno podporno silo (stopnja variacije obremenitve ≤5 %) v celotnem delovnem hodu na podlagi načela ravnovesja momenta, kar popolnoma rešuje izziv nadzora napetosti za cevovode z velikimi premiki.
Krivulja obremenitev-premik, pridobljena s tipskim preskusom konstantne vzmetne podpore/obešala. Vodoravna os predstavlja premik, navpična os pa obremenitev. Krivulja ostane približno vodoravna čez polni delovni hod, kar dokazuje, da podporna sila ostane v bistvu konstantna, ko se cevovod upogiba zaradi toplotnega raztezanja in krčenja.
Ta tipski preskus preverja konstantnost obremenitve, stabilnost pri polnem hodu in zanesljivost delovanja konstantnih vzmetnih enot. Vse proizvodne enote so predmet kalibracije obremenitve pred odpremo, pri čemer je odstopanje obremenitve nadzorovano znotraj ±6 % v skladu z ANSI/MSS‑SP‑58‑2018 in NB/T47038‑2013.
Ti izdelki so uporabni za industrijske cevne sisteme z velikim toplotnim premikom, vključno s cevovodi za glavno paro in drugimi cevmi za visoke temperature in visokim pritiskom.
Navpična konstantna vzmetna podpora izkorišča medsebojno ravnotežje med silo vzmeti in momentom, ki ga ustvari povezovalni mehanizem. Ko se cevovod premika navzgor in navzdol, se deformacija vzmeti natančno kompenzira s sistemom odmikačev in povezav, kar ohranja stabilno izhodno podporno silo. Ta zasnova popolnoma odpravlja nihanja obremenitve, ki jih povzroči premik cevovoda, ter ščiti cevovode in povezano opremo pred dodatnimi obremenitvami.
| Tabela specifikacij obešalnika s konstantno vzmetjo | Primer |
| Model / serija | PH, LH, CA, CS, TH |
| Nosilnost (delovanje) | 0,1 kN - 500 kN |
| Skupno potovanje | 50 mm, 100 mm, 200 mm, 400 mm |
| Dejansko potovanje | Do 600 mm |
| Odstopanje obremenitve (toleranca) | ±5 % (standardno) / ±3 % (visoka prec.) |
| Položaj namestitve | Vodoravno/navpično |
| Zaključek ohišja | Vroče pocinkano/epoksi |
| Delovna temp. | -20 °C do +80 °C (okolje) |
| Material vzmeti | 60Si2Mn / 50CrVA |
| Območje nastavitve obremenitve | ±10% (prilagoditev polja) |
Standardna navpična konstantna vzmetna podpora ima modularno zasnovo, sestavljeno iz naslednjih neodvisnih komponent za enostavno vzdrževanje in zamenjavo na kraju samem:
▶ Sklop vzmeti: Vzmeti iz visoko trdne zlitine, obdelane s stabilizacijsko toploto
▶ Mehanizem za uravnoteženje momenta: natančno obdelan sistem odmikačev in povezav
▶ Naprava za nastavitev obremenitve: nastavitev zgornjega vijaka za natančno nastavitev med delovanjem
▶ Sistem za prikazovanje premika: pregledna lestvica, ki prikazuje premik cevovoda v realnem času
▶ Zgornji in spodnji priključni sklopi: Več možnosti povezovanja za prilagajanje različnim pogojem namestitve
▶ Zaščitno ohišje: Popolnoma zaprt dizajn za preprečevanje vdora prahu in korozivnih medijev
|
Predmet prednosti |
Specifična zmogljivost |
Vrednost za stranke |
|
Natančnost konstantne sile |
Stopnja variacije obremenitve ≤5 %, ki presega nacionalne standarde |
Zmanjša napetost v cevovodu in podaljša življenjsko dobo opreme |
|
Kompaktna struktura |
30 % manjši od tradicionalnih vodoravnih stalnih vzmetnih nosilcev |
Prihrani prostor v stojalu za cevi in olajša namestitev |
|
Enostavna namestitev |
Vnaprej prilagojena določeni obremenitvi pred dostavo |
Odpravlja zapleteno odpravljanje napak na kraju samem in skrajša obdobje gradnje |
|
Enostavno vzdrževanje |
Modularna zasnova z zamenljivimi komponentami |
Zmanjša čas izpada in zniža stroške vzdrževanja |
|
Varno in zanesljivo |
Opremljen z napravami za omejitev preobremenitve in giba |
Preprečuje nenamerne poškodbe in zagotavlja varnost sistema |
|
Serija modelov |
Razpon obremenitve (kN) |
Nazivni upogib (mm) |
Delovna temperatura (℃) |
Veljavni standardi |
|
VCH-50 |
0,5-20 |
50 |
-40~+450 |
GB/T 17116.2 |
|
VCH-100 |
2-50 |
100 |
-40~+450 |
GB/T 17116.2 |
|
VCH-150 |
5-100 |
150 |
-40~+450 |
GB/T 17116.2 |
|
VCH-200 |
10-200 |
200 |
-40~+550 |
GB/T 17116.2 |
|
VCH-300 |
20-300 |
300 |
-40~+550 |
GB/T 17116.2 |
|
VCH-400 |
50-500 |
400 |
-196~+550 |
ANSI/ASME B31.1 |
Vertikalna konstantna vzmetna podpora je še posebej primerna za naslednje cevovodne sisteme, ki zahtevajo navpično namestitev in velik premik:
▶ Glavni parovodi in parovodi za dogrevanje v elektrarnah
▶ Visokotemperaturni in visokotlačni procesni cevovodi v obratih za rafiniranje nafte in kemičnih obratih
▶ Cevi za kriogeno tekočino v terminalih LNG
▶ Cevi za plavžni plin in kisik v jeklarnah
▶ Glavni vodi za visokotemperaturno paro za mestno centralno ogrevanje
▶ Dovodni in odvodni povezovalni cevovodi velikih hranilnikov
▶ Pregled pred namestitvijo: preverite, ali model izdelka, obremenitev in deformacija ustrezajo konstrukcijskim zahtevam, in preverite morebitne poškodbe med transportom
▶ Previdnostni ukrepi pri namestitvi: nosilec naj bo navpičen z odstopanjem, ki ne presega 1°; po namestitvi odstranite transportno zaklepno napravo
▶ Zagon pred obratovanjem: natančno prilagodite obremenitev glede na dejanske razmere na kraju samem, da zagotovite raven cevovod
▶ Dnevno vzdrževanje: vsakih šest mesecev preverite indikator premika in tesnost priključnega vijaka; vsako leto opravi celovit pregled
▶ Cikel zamenjave: življenjska doba izdelka lahko doseže 15-20 let pod normalnimi delovnimi pogoji
Naše navpične stalne vzmetne podpore so bile preverjene v številnih ključnih projektih po vsem svetu, vključno z:
▶ Glavni parovodni sistem 300MW termoelektrarne
▶ 10 milijonov ton na leto projekt rafiniranja in kemične integracije
▶ Projekt kriogenega cevovoda LNG terminala
▶ Vhodni pregled surovin: Vsaka serija jekla je podvržena spektralni analizi in testiranju mehanskih lastnosti
▶ Obdelava ključnih komponent: za zagotavljanje dimenzijske natančnosti se uporabljajo CNC obdelovalni centri
▶ Testiranje delovanja vzmeti: Vsaka vzmet je podvržena 100.000 ciklom utrujenosti
▶ Popolno testiranje zmogljivosti stroja: Vsaka enota je podvržena testiranju delovanja konstantne sile s polnim hodom
▶ Končna tovarniška inšpekcija: Izdani so popolni dokumenti o potrdilu o kakovosti
Naš sistem vodenja kakovosti je certificiran po ISO 9001:2015, vsi izdelki pa so v skladu z mednarodnimi standardi, vključno s CE in API.
▶ Brezplačna tehnična izbira in analiza napetosti v cevovodu
▶ Storitve oblikovanja po meri za nestandardne izdelke
▶ Navodila za namestitev na kraju samem in tehnično usposabljanje
▶ 12-mesečno garancijsko obdobje z doživljenjsko tehnično podporo
▶ Nujna dobava rezervnih delov z 48-urnim odzivom
Za podrobnejše informacije o vertikalni stalni vzmetni podpori se obrnite na našo tehnično ekipo za strokovno svetovanje pri izbiri.
V: Kakšna je razlika med navpičnimi in vodoravnimi stalnimi vzmetnimi nosilci?
O: Glavne razlike so v načinu namestitve in zasedbi prostora. Navpični nosilci s konstantno vzmetjo so nameščeni navpično in zavzamejo manj vodoravnega prostora, zaradi česar so primerni za ozke cevne police. Horizontalne konstantne vzmetne opore so nameščene vodoravno in zavzemajo več navpičnega prostora, kar je primerno za lokacije z dovolj višine.
V: Ali je mogoče obremenitev vaše navpične stalne vzmeti prilagoditi na mestu?
O: Da. Izdelek je opremljen z namenskim vijakom za nastavitev obremenitve na vrhu, ki omogoča fino nastavitev med delovanjem cevovoda brez zaustavitve. Območje nastavitve je ±10 % nazivne obremenitve.
V: Ali je ta izdelek primeren za okolja z nizko temperaturo?
O: Da. Ponujamo posebne nizkotemperaturne modele, ki uporabljajo kriogeno odporne materiale in posebne postopke obdelave. Lahko delujejo normalno pri temperaturah do -196 ℃ in so primerni za kriogene cevovodne sisteme, kot je LNG.
