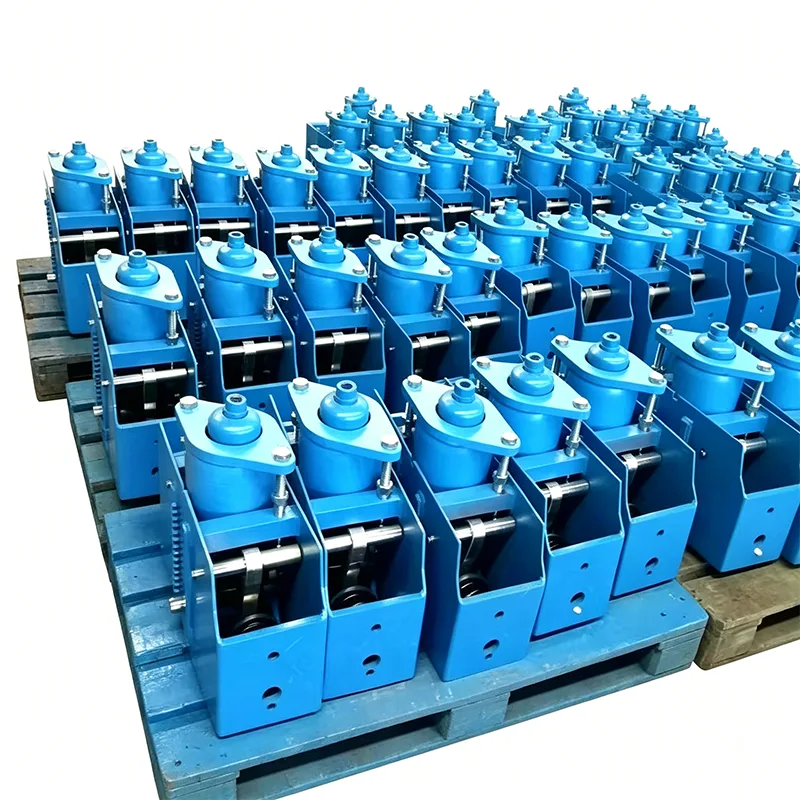

Konzolna konstantna vzmetna podpora

V velikih industrijskih cevovodnih sistemih, ko so cevovodi podvrženi znatnemu navpičnemu premiku, bodo navadne vzmetne podpore povzročile opazne spremembe obremenitve, ki posledično povzročijo ogromno dodatno obremenitev priključene občutljive opreme (kot so parne turbine, kotli, kompresorji itd.). Podjetje Yangzhou Tianshun Pipeline Technology Co., Ltd. z izkoriščanjem 14-letnega tehničnega kopičenja tehnologije za podporo cevovodom profesionalno razvija in izdeluje konzolno stalno vzmetno podporo. Ta izdelek sprejme načelo momentnega ravnovesja, da zagotovi, da podporna sila ostane konstantna v celotnem navpičnem premiku cevovoda. Zaradi te funkcije je kritična podporna naprava za cevovodne sisteme z velikimi premiki in scenarije, kjer je treba stopnjo spremembe obremenitve strogo nadzorovati. Učinkovito preprečuje neugoden prenos sile v cevovodnem sistemu in zagotavlja varno delovanje jedrne opreme.

Krivulja obremenitev-premik, pridobljena s tipskim preskusom konstantne vzmetne podpore/obešala. Vodoravna os predstavlja premik, navpična os pa obremenitev. Krivulja ostane približno vodoravna čez polni delovni hod, kar dokazuje, da podporna sila ostane v bistvu konstantna, ko se cevovod upogiba zaradi toplotnega raztezanja in krčenja.

Ta tipski preskus preverja konstantnost obremenitve, stabilnost pri polnem hodu in zanesljivost delovanja konstantnih vzmetnih enot. Vse proizvodne enote so predmet kalibracije obremenitve pred odpremo, pri čemer je odstopanje obremenitve nadzorovano znotraj ±6 % v skladu z ANSI/MSS‑SP‑58‑2018 in NB/T47038‑2013.

Ti izdelki so uporabni za industrijske cevne sisteme z velikim toplotnim premikom, vključno s cevovodi za glavno paro in drugimi cevmi za visoke temperature in visokim pritiskom.

Tehnične specifikacije izdelka

Struktura jedra in mehanske lastnosti

Naša konzolna konstantna vzmetna podpora sprejme natančno kombinirano strukturo konzolne ročice in vzmeti, ki preoblikuje kompleksno mehansko ravnotežje v zanesljive inženirske izdelke. Njegovi glavni tehnični parametri in strukturne značilnosti so naslednji:

Inženirska uporaba in prilagodljivost na kraju samem

V praktičnih inženirskih aplikacijah se namestitev cevovoda pogosto sooča s kompleksnimi prostorskimi omejitvami. Naša konzolna konstantna vzmetna podpora v celoti obravnava boleče točke gradnje na mestu:

Natančna nastavitev v hladnem stanju: Pred dostavo vzmet predhodno stisnemo in zaklenemo v položaju obremenitve v hladnem stanju v skladu s pogoji napetosti v cevovodu in zahtevami glede toplotnega premika, ki jih navedejo stranke. Med montažo na kraju samem je potrebna samo fina nastavitev navojnega stebra, da doseže projektno stanje, kar močno skrajša čas gradnje.

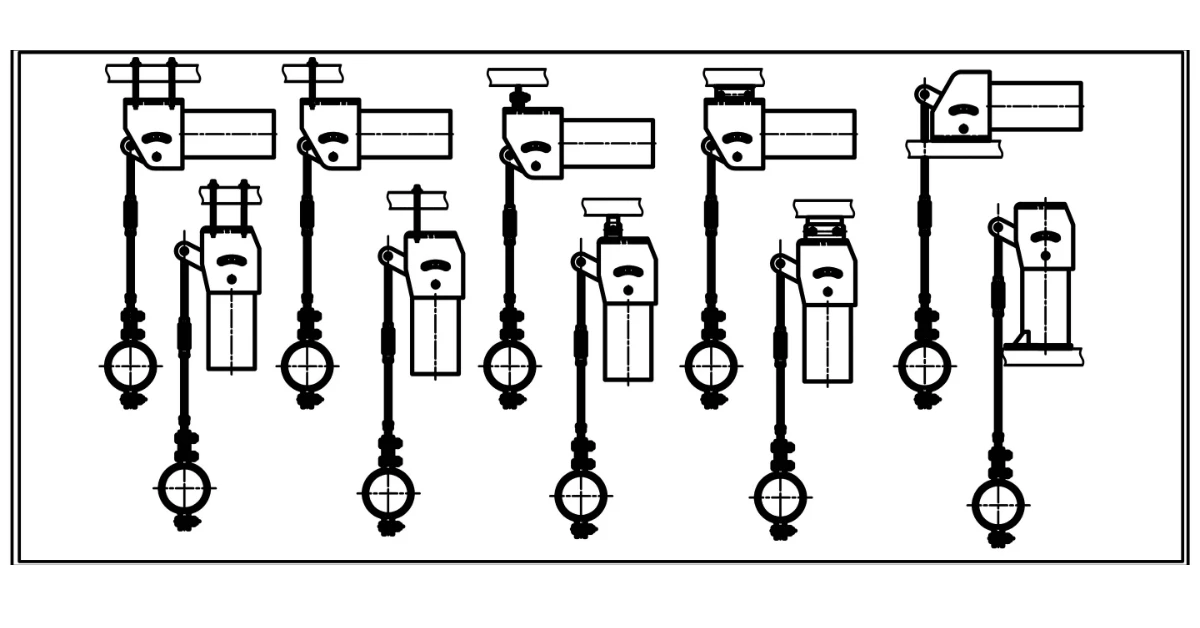

Fleksibilne metode ukoreninjenja: Konzolna struktura se prilagaja različnim pogojem ukoreninjenja. Ne glede na to, ali gre za nosilce jeklene konstrukcije, betonske temelje ali ohišja opreme, je mogoče stabilno koreninjenje doseči z ujemajočimi se korenskimi priključki (kot so varjene enojne plošče, prečne roke cevnih objemk itd.).

Vizualizirano stanje delovanja: Opremljeno z visoko natančnimi indikatorskimi ploščami za premik in lestvicami obremenitve lahko upravljavsko in vzdrževalno osebje intuitivno presodi, ali je cevovod v načrtovanem delovnem položaju, ne da bi razstavili lupino, kar olajša dnevno pregledovanje in preventivno vzdrževanje.

Strog sistem za nadzor proizvodnje in kakovosti

Kot ključna linija obrambe za varnost cevovodov, celoten proizvodni proces Cantilever Constant Spring Support sledi strogim standardom nadzora kakovosti:

Varjenje in neporušitveno testiranje: Vsi nosilni zvari so podvrženi pregledu videza in neporušitvenemu testiranju (radiografsko/ultrazvočno testiranje) v skladu z ustreznimi nacionalnimi standardi, da se zagotovi brezhibna trdnost konstrukcije.

Preizkušanje življenjske dobe ob utrujenosti: Vzmetne komponente so podvržene strogim preskusom utrujenosti in postopkom toplotne obdelave, da se zagotovi, da med več sto tisoči termičnih izmeničnih ciklov ne pride do plastične deformacije ali zloma.

Tovarniško zaklepanje in zaščita: Vsaka enota je pred dostavo opremljena s pozicionirnim zatičem, ki zaklene ročico v delovnem položaju v hladnem stanju, da prepreči poškodbe vzmeti zaradi nenamernega premika med transportom in namestitvijo.

Zakaj izbrati Tianshun Cantilever Constant Spring Support?

Globoka tehnična dediščina: Zanašajoč se na 14 let izkušenj v panogi in strokovno ekipo za raziskave in razvoj zagotavljamo tehnično podporo celotnega procesa od analize napetosti v cevovodu, izračuna izbire vrste do navodil za namestitev.

Preverjanje globalnega projekta: Izdelki so stabilno delovali v energetskih, petrokemičnih in energetskih projektih v več kot 40 državah po vsem svetu ter prestali preizkuse zagonov/zaustavitev več enot in ekstremne delovne pogoje.

Zmogljivost storitev po meri: Za posebne prostorske omejitve ali nestandardne zahteve glede obremenitev lahko zagotovimo prilagojeno zasnovo konzolne strukture in inženirske rešitve.

Zanesljivo poprodajno jamstvo: Vzpostavili smo celotno datoteko strank in mehanizem odzivanja, ki zagotavlja oceno stanja, ponovno nastavitev obremenitve in napotke za zamenjavo med vzdrževanjem pri zaustavitvi, kar zmanjšuje tveganja delovanja in vzdrževanja elektrarn.
