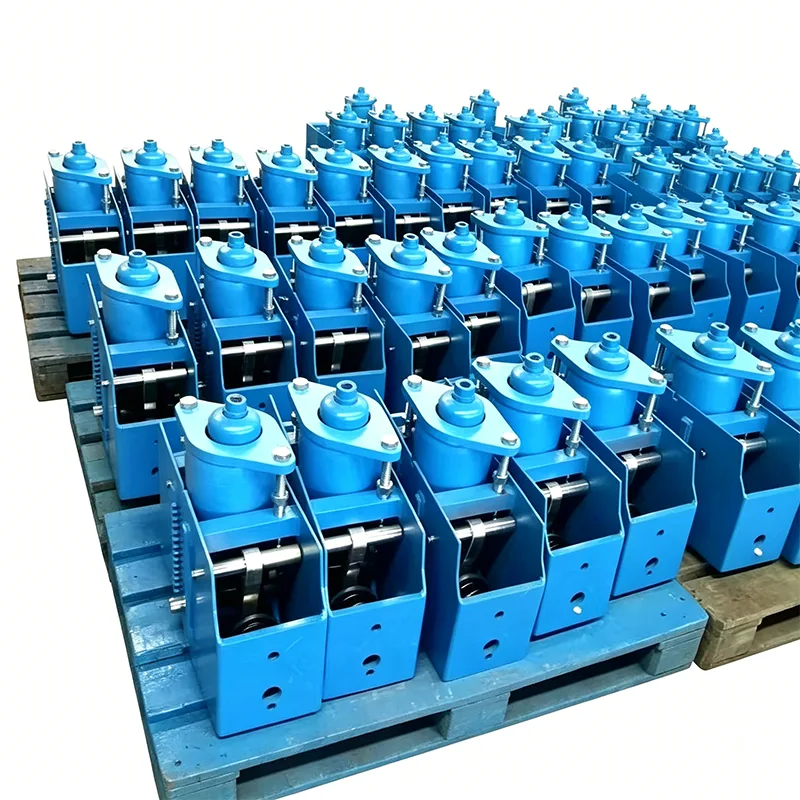

Stoječa stalna vzmetna podpora

Podjetje Yangzhou Tianshun Pipeline Technology Co., Ltd., ustanovljeno leta 2012, se že 14 let osredotoča na proizvodnjo podpornih izdelkov za cevovode, pri čemer izdelki služijo v več kot 40 državah po vsem svetu. Stoječa konstantna vzmetna podpora je izdelek, posebej zasnovan za delovne pogoje, kjer ni prostora za dvig nad cevovodom in je potrebna spodnja podpora. Postavljen je na jeklene nosilce, betonske temelje ali podporne ploščadi skozi osnovo, ki zagotavlja stalno navzgor podporno silo za cevovode in odlično rešuje problem kompenzacije premika cevovoda v prostorsko omejenih scenarijih.

Krivulja obremenitev-premik, pridobljena s tipskim preskusom konstantne vzmetne podpore/obešala. Vodoravna os predstavlja premik, navpična os pa obremenitev. Krivulja ostane približno vodoravna čez polni delovni hod, kar dokazuje, da podporna sila ostane v bistvu konstantna, ko se cevovod upogiba zaradi toplotnega raztezanja in krčenja.

Ta tipski preskus preverja konstantnost obremenitve, stabilnost pri polnem hodu in zanesljivost delovanja konstantnih vzmetnih enot. Vse proizvodne enote so predmet kalibracije obremenitve pred odpremo, pri čemer je odstopanje obremenitve nadzorovano znotraj ±6 % v skladu z ANSI/MSS‑SP‑58‑2018 in NB/T47038‑2013.

Ti izdelki so uporabni za industrijske cevne sisteme z velikim toplotnim premikom, vključno s cevovodi za glavno paro in drugimi cevmi za visoke temperature in visokim pritiskom.

Zakaj izbrati stoječo vrsto? Rešitev za prostorsko omejene scenarije

V praktičnem inženiringu številni cevovodi ne morejo sprejeti rešitev zgornjega vzmetenja in morajo uporabiti spodnjo podporo:

▶  Cevovodi spodnjega sloja v cevnih galerijah: Nad cevovodi najnižjega sloja ni na voljo nosilcev jeklene konstrukcije

▶  Cevovodi na vrhu opreme: Cevovodi so nameščeni neposredno nad opremo, brez dvižnih točk nad

▶  Cevovodi v betonskih jarkih: Cevovodi v cevnih jarkih z ozkim zgornjim prostorom

▶  Cevovodi velikega premera: Cevovodi nad DN800, predolge obešalne palice so nagnjeni k nestabilnosti

▶  Cevovodi, občutljivi na vibracije: dovodni in odvodni cevovodi črpalke, spodnja podpora ima boljšo stabilnost kot vzmetenje

▶  Projekti nadgradnje: obstoječe jeklene konstrukcije ne morejo dodati novih dvižnih točk, na voljo je le podpora temeljev

V teh scenarijih je stoječa podpora s konstantno vzmetjo edina izvedljiva rešitev za podporo s konstantno silo.

Tehnične specifikacije izdelka

Izčrpna primerjava: stoječi tip proti vzmetenju

Struktura izdelka in osnovne lastnosti

Stoječa vzmetna podpora ima navpično škatlasto strukturo, ki je v glavnem sestavljena iz naslednjih delov:

Osnovna plošča: široka spodnja plošča za razpršitev obremenitve in zagotavljanje stabilnosti

Vzmetna škatla: Vgrajen vzmetni mehanizem s konstantno silo, navpično razporejen

Podporna zgornja plošča: povezana s podporo za cevovod, višino je mogoče natančno nastaviti

Indikator premika: vizualiziran ob strani za lažje opazovanje

Zaklepna naprava: zaklene vzmet med transportom in namestitvijo

Osnovne funkcije

Izjemno nizka višina

Navpična razporeditev vzmeti, skupna višina 40 % nižja od vrste vzmetenja iste specifikacije

Primerno za prostore z omejeno višino tal, kot so cevni jarki in prostori za opremo

Krajše specifikacije, ki jih je mogoče prilagoditi posebnim delovnim pogojem

Odlična stabilnost

Osnovna površina je 3-krat večja od tipa vzmetenja, nizko težišče

Ni enostavno prevrniti pod vodoravnim pritiskom cevovoda

Ni težav z nihanjem vzmetne palice v delovnih pogojih zaradi vibracij

Priročna namestitev in vzdrževanje

Namestitev na tla, delovanje na visoki nadmorski višini ni potrebno

Postavite neposredno na podlago, pritrdite po izravnavi

Nastavitveni vijak na vrhu, ki ga je mogoče upravljati, ko stojite na tleh

Ni potrebe po razstavljanju cevovodov za vzdrževanje in zamenjavo, neposredno izvlecite vzmetni sklop

Močna prilagodljivost premika

Posebej primerno za delovne pogoje pri toplotnem pomiku cevovodov navzgor

Prilagodljiv tudi za premik navzdol, samo namestite vzvratno

Bočni premik ne vpliva na delovanje konstantne sile

Analiza tipičnega scenarija uporabe

Navodila za namestitev in zagon na mestu (na podlagi 14 let inženirskih izkušenj)

Pregled pred namestitvijo

1. Preverite, ali je model izdelka skladen s projektnimi risbami

2. Preverite, ali je zaklepna naprava nepoškodovana in ali je med transportom zrahljana

3. Preverite ravnost podlage, popravek je potreben, če deformacija presega 2 mm

Koraki namestitve

1. Izravnava temeljev: Napaka ravnine površine podpornega temelja ≤2 mm/m

2. Namestitev in pritrditev: postavite stoječo stalno vzmetno oporo v položaj, zvarite ali pritrdite osnovo na temelj

3. Priključek cevovoda: povežite nosilec cevi cevovoda z zgornjo ploščo nosilca, rezervni premik v hladnem stanju

4. Nastavitev obremenitve: Prilagodite zgornji vijak glede na konstrukcijske zahteve, poravnajte indikatorsko ploščo s položajem hladnega stanja

5. Odklepanje: Po namestitvi odstranite transportne zaklepne vijake

6. Pregled in potrditev: Potrdite, da se indikator lahko prosto premika brez zatikanja

Pogosta obravnava težav

Kontrola in preverjanje kakovosti

Nadzor surovin

Vsi jekleni materiali iz običajnih jeklarn s certifikati materiala

100 % testiranje trdote vzmetnega jekla, nekvalificirani materiali zavrnjeni

Varilni materiali, posušeni v skladu s specifikacijami, ki ustrezajo trdnosti navadne kovine

Nadzor proizvodnega procesa

CNC rezanje in brušenje, dimenzijska natančnost ±1 mm

Varjenje uporablja varjenje v zaščitenem plinu CO2, varilci imajo certifikate

Vzmetna toplotna obdelava sprejme vakuumsko peč, enotnost trdote ±HRC2

Trije poskusni zagoni s polnim gibom po popolni sestavi stroja

Tovarniški pregled

Vsaka stoječa konstantna vzmetna podpora pred dostavo opravi naslednje:

Pregled videza in dimenzij

Obremenitveni test pri polnem hodu, zabeležite 10 merilnih točk

Izračun konstantnosti, zagotovite ≤±5%

Test delovanja zaklepne naprave

Kalibracija indikatorja premika

Zaznavanje debeline protikorozijske prevleke

Servis in podpora

▶  Podpora pri izbiri: Zagotovite preverjanje prostora za namestitev, da potrdite izvedljivost rešitve stoječega tipa

▶ Storitev po meri: posebna višina in posebna velikost podnožja po meri glede na prostor na kraju samem

▶  Navodila za namestitev: zagotovite podroben priročnik za namestitev, na voljo so navodila na kraju samem za večje projekte

▶  Dobavni cikel: 7-10 dni za običajne modele, 15-20 dni za izdelke po meri

▶  Garancija za kakovost: 2-letna garancija za izdelek, doživljenjska tehnična podpora

▶  Dobava rezervnih delov: skupni modeli vzmeti na zalogi, dostavljeni v 48 urah

Standing Constant Spring Support je zanesljiva rešitev za podporo cevovoda s konstantno silo v prostorsko omejenih delovnih pogojih. V zadnjih 14 letih smo rešili težavo, da rešitev vzmetenja ni mogoče implementirati za stotine projektov po vsem svetu, naši izdelki pa so delovali stabilno in so jih kupci soglasno priznali.
