Tianshun, proizvajalec komponent industrijskih cevovodov, potrošnega materialaMetalni raztezni spoj z mehomrešitve, zasnovane za prilagajanje toplotnemu raztezanju, absorbiranju premikanja cevovoda in podpiranju zanesljivega delovanja v zahtevnih industrijskih pogojih. Z izbiro ustreznega materiala meha, konfiguracije gibanja in nazivnega tlaka lahko inženirji zmanjšajo čezmerno obremenitev cevi, zaščitijo priključeno opremo in izboljšajo dolgoročno delovanje industrijskih cevovodnih sistemov.
Kovinski meh razteznega spoja je fleksibilna cevna komponenta, ki kompenzira dimenzijske spremembe, ki jih povzročajo temperaturna nihanja, mehanski premiki in izbrane delovne obremenitve. Njegov valovit kovinski meh se lahko prilagodi aksialnemu, bočnemu ali kotnemu gibanju, odvisno od zasnove. Pogoste aplikacije vključujejo proizvodnjo električne energije, petrokemično predelavo, daljinsko ogrevanje, čiščenje vode in industrijsko proizvodnjo. Izbira pravega spoja zahteva natančno oceno delovnega tlaka, temperature, združljivosti s tekočino, zahtev glede gibanja, življenjske dobe ob utrujenosti in pogojev namestitve. Ta priročnik pojasnjuje, kako delujejo dilatacijski spoji s kovinskim mehom, primerja običajne konfiguracije, opisuje vidike izbire materiala in poudarja preverjanja kakovosti, o katerih bi se morali industrijski kupci pogovoriti s kvalificiranim dobaviteljem, kot je Tianshun.

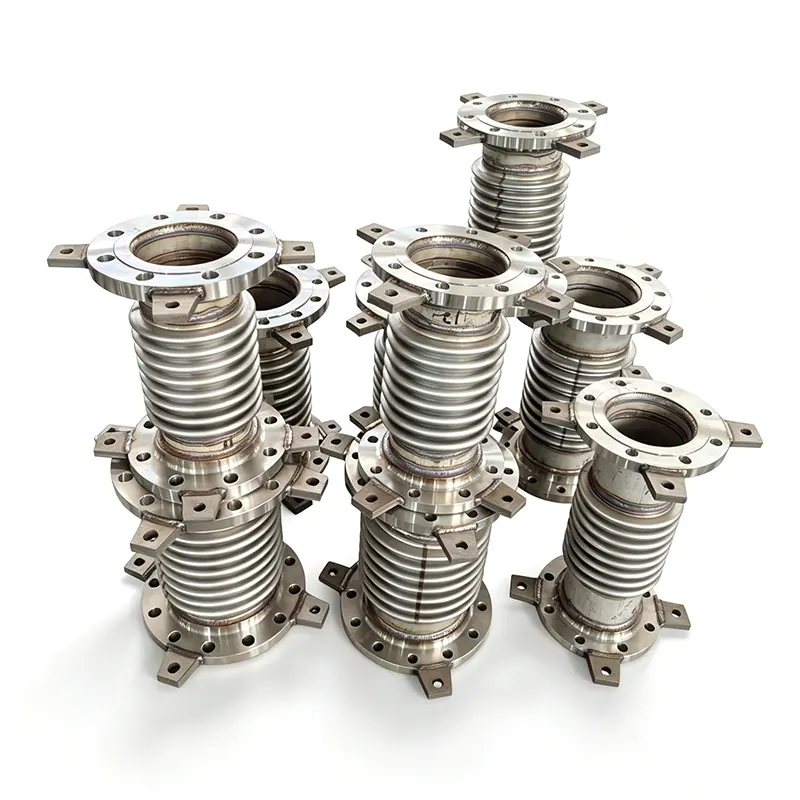

Kovinski raztezni spoj z mehom je gibljiv spojnik, nameščen v cevnem sistemu za prilagajanje gibanja ob ohranjanju zahtevane meje tlaka. Njegova primarna komponenta je tankostenski kovinski meh, oblikovan z nizom valov. Te valovitosti omogočajo nadzorovano deformacijo, ne da bi se morala celotna cev prosto premikati.
Za razliko od togega cevnega priključka, ki prenaša toplotni premik na okoliške komponente, pravilno zasnovan raztezni spoj zagotavlja določeno mesto za premikanje. To pomaga obvladovati obremenitve, ki se prenašajo na cevna sidra, nosilce, črpalke, ventile in izmenjevalnike toplote.
Tipičen sklop lahko vključuje:
Ustrezna konstrukcija je odvisna od postavitve cevi, delovnega okolja in inženirskih izračunov. Za informacije o izdelku obiščite stran izdelka Tianshun Metal Blows Expansion Joint.
Industrijski cevovodi se razširijo, ko njihova temperatura naraste, in skrčijo, ko se ohladijo. Vibracije opreme, tolerance namestitve in strukturni premiki lahko povzročijo dodatno gibanje. Če se te spremembe ne prilagodijo pravilno, lahko povečajo obremenitev cevovoda in povezane opreme.
Valoviti meh se elastično deformira znotraj predvidenih meja gibanja in absorbira določen del premika. Odvisno od konfiguracije sklepa lahko gibanje poteka v eni smeri ali v kombinaciji smeri.
Pritisk je še en pomemben dejavnik. Notranji tlak, ki deluje na efektivno površino meha, lahko ustvari silo, ki mora biti omejena ali uravnotežena z zasnovo sistema. Odvisno od uporabe bodo morda potrebna sidra, vodila, vezne palice in tlačno uravnotežene konfiguracije.
Zato je treba raztezni spoj s kovinskim mehom izbrati kot del celotne analize fleksibilnosti cevovoda in napetosti, ne pa ga obravnavati kot izoliran pripomoček.
Kovinski mehovi dilatacijski spoji se prilagodijo izračunanemu toplotnemu odmiku v vročih in hladnih cevovodnih sistemih. To lahko pomaga zmanjšati čezmerne obremenitve, ki jih povzroča omejeno raztezanje in krčenje, če je spoj pravilno dimenzioniran in nameščen.
Nenadzorovane obremenitve cevi lahko vplivajo na šobe črpalke, priključke ventilov, vmesnike turbin in povezave toplotnega izmenjevalnika. Pravilno zasnovan raztezni spoj lahko pomaga pri obvladovanju teh obremenitev tako, da omogoči določeno premikanje znotraj razporeditve cevovoda.
Za različne kombinacije tlaka, temperature in procesnih medijev je mogoče določiti nerjavno jeklo in izbrane visokolegirane materiale za meh. Ustrezen razred materiala je treba potrditi glede na dejansko izpostavljenost kemikalijam in delovne pogoje.
Aksialne, univerzalne, tečajne, kardanske in tlačno uravnotežene zasnove zagotavljajo različne načine prilagajanja gibanja. To omogoča inženirjem, da uskladijo konfiguracijo spoja s postavitvijo cevi, namesto da se zanašajo na eno zasnovo za vsako aplikacijo.
Te prednosti so odvisne od pravilnega inženiringa, združljivosti materialov, ustreznih nosilcev in upoštevanja proizvajalčevih zahtev glede namestitve. Dilatacija ne more nadomestiti neustrezne podpore cevi ali nepravilno zasnovanega sidrnega sistema.
Različne konfiguracije dilatacijskih spojev izpolnjujejo različne zahteve po gibanju in pritisku. Razumevanje teh razlik pomaga kupcem določiti ustrezen izdelek.
| Vrsta sklepa | Primarna gibalna sposobnost | Tipično načrtovanje |
|---|---|---|
| Aksialni raztezni spoj | Aksialno stiskanje in raztezanje | Za nadzor cevnega sistema so potrebna ustrezna sidra in vodila. |
| Univerzalni raztezni spoj | Predvsem bočno premikanje, z možnostjo kota glede na konstrukcijo | Dva meha, povezana s sredinskim tuljavom, zagotavljata večjo fleksibilnost gibanja. |
| Zgibni raztezni spoj | Kotno gibanje v določeni ravnini | Strojna oprema tečajev nadzoruje gibanje in pomaga zadrževati pritisk. |
| Gimbal ekspanzijski spoj | Kotno gibanje v več ravninah | Strojna oprema gimbala nadzoruje rotacijo, medtem ko upravlja tlačni pritisk. |
| Tlačno uravnotežen raztezni spoj | Gibanje glede na njegovo specifično konfiguracijo | Zasnovan za izravnavo tlačnega potiska, kjer je konvencionalno zadrževanje neprimerno. |
| Raztezni spoj pod zunanjim tlakom | Aksialno gibanje, odvisno od izvedbe | Lahko je primeren za aplikacije, ki zahtevajo znatno zmogljivost aksialnega stiskanja. |
Zmogljivost gibanja vsake konfiguracije je odvisna od njene geometrije, konstrukcije meha, tlaka, temperature in zahtev glede utrujenosti. Inženirji bi morali potrditi dovoljene kombinirane premike namesto dodajanja posameznih ocen gibanja brez preverjanja.
Izbira materiala vpliva na odpornost proti koroziji, temperaturno sposobnost, prožnost in odpornost proti utrujenosti. Pravilna specifikacija mora upoštevati procesni medij in tudi mehanske pogoje med delovanjem.
Tianshun objavljene informacije o izdelku navajajo naslednje tipične možnosti. To so referenčni razponi in se jih ne sme razlagati kot sočasne ocene za vsako zasnovo.
| Parameter | Objavljen tipični obseg ali možnost | Kaj morajo kupci potrditi |
|---|---|---|
| Nazivni premer | DN50–DN3000; pridejo v poštev večje ali nestandardne velikosti | Dejanska velikost povezave, dolžina iz oči v oči in zahteve za risanje |
| Projektni tlak | PN10, PN16, PN25, PN40 | Nazivni tlak pri navedeni delovni temperaturi |
| Projektna temperatura | -196°C do +800°C | Dovoljena temperatura za izbrani material in konstrukcijo |
| Material za meh | SS304, SS316L, Inconel 625 in druge možnosti | Združljivost proti koroziji in certificiranje materiala |
| Povezave | Prirobnični ali varjeni konci | Veljavni standard prirobnice, mere in zahteve za varjenje |
| Utrujenost življenja | 1.000, 3.000 ali 5.000 ciklov za določene modele | Izračunana življenjska doba cikla pod dejanskimi pogoji gibanja in tlaka |
Za izbrani spoj je treba preveriti dejanski dovoljeni tlak, temperaturo in gibanje. Ti parametri so medsebojno odvisni in najzahtevnejša vrednost v eni kategoriji ne velja samodejno, ko se spremenijo drugi pogoji delovanja.
Kovinski mehovi dilatacijski spoji se uporabljajo v panogah, kjer sta pomembna nadzorovano gibanje cevi in zanesljivo zadrževanje.
Inženirji morajo za vsako aplikacijo oceniti sestavo tekočine, konstrukcijski tlak, delovno temperaturo, cikle zagona in zaustavitve, vibracije in morebitne prehodne obremenitve. Te podrobnosti določajo, ali je kovinski spoj z mehom primeren in katero konfiguracijo je treba določiti.
Zanesljiv izbirni postopek se začne z natančnimi podatki o delovanju. Izbira spoja, ki temelji samo na nazivnem premeru cevi, lahko povzroči neustrezno zmogljivost gibanja ali neustrezen nazivni tlak.
Tianshun ponuja standardne in prilagojene možnosti dilatacijskih spojev s kovinskim mehom. Za nestandardne sisteme deljenje risb cevovodov in podatkov o delovanju pomaga inženirski skupini oceniti zahtevano konfiguracijo in specifikacije.
Celo pravilno zasnovan dilatacijski spoj lahko prezgodaj odpove, če je nepravilno nameščen ali izpostavljen premikanju izven predpisanih meja. Namestitev in vzdrževanje morata zato slediti odobrenim načrtom in navodilom proizvajalca.
Med servisiranjem preverite vidne deformacije, korozijo, puščanje, nenavadne vibracije in poškodbe zaščitnih komponent. Preglejte morebitne spremembe pogojev delovanja, ki bi lahko vplivale na življenjsko dobo zaradi utrujenosti ali zmogljivost gibanja. Intervali pregledov morajo temeljiti na resnosti servisa, kritičnosti opreme in veljavnem programu vzdrževanja.
Pri visokotlačnih, visokotemperaturnih sistemih ali sistemih z nevarnimi mediji mora pregledovanje in popravilo izvajati usposobljeno osebje v skladu z ustreznimi varnostnimi postopki. Poškodovanega meha ne smete vrniti v uporabo brez ustrezne tehnične ocene.
Njegov glavni namen je prilagoditi določenemu gibanju cevovoda, ki ga povzroči toplotno raztezanje, krčenje ali drug premik, hkrati pa pomaga obvladovati obremenitve, ki se prenašajo skozi cevni sistem.
Aksialni raztezni spoj se primarno prilagodi stiskanju in raztezanju vzdolž središčnice cevi. Univerzalni ekspanzijski spoj uporablja dva elementa meha, ločena s sredinskim tuljavom, da se prilagodi večjemu bočnemu gibanju, z dodatno kotno zmogljivostjo, odvisno od njegove zasnove.
Za vsako uporabo ni najboljšega materiala. SS304, SS316L, SS321, Inconel 625 in druge zlitine so lahko primerne pod različnimi pogoji. Izbira mora temeljiti na združljivosti tekočine, temperaturi, tlaku, zahtevah glede utrujenosti in inženirski oceni proizvajalca.
Življenjska doba je odvisna od števila in obsega ciklov gibanja, tlaka, temperature, korozije, vibracij, kakovosti namestitve in vzdrževanja. Zahtevajte izračun življenjske dobe ob utrujenosti za določen delovni ovoj, namesto da se zanašate na oceno univerzalne življenjske dobe.
Ne. Raztezni spoji na splošno ne nadomestijo potrebe po ustreznih nosilcih cevi, sidrih in vodilih. Te komponente nadzirajo težo, poravnavo in gibanje cevi, tako da spoj deluje v okviru projektnih meja.
Podatki o izdelkih Tianshun opisujejo standardne in prilagojene modele, vključno z nestandardnimi dimenzijami in možnostmi različnih materialov. Kupci morajo predložiti risbe, delovne pogoje, zahteve glede gibanja in podrobnosti o povezavi, da potrdijo izvedljivost in pridobijo ponudbo, specifično za projekt.
Raztezni spoj s kovinskim mehom je pomemben sestavni del industrijskih cevovodnih sistemov, ki se mora prilagoditi toplotnemu gibanju, upravljati premikanje in zaščititi povezano opremo pred čezmernimi mehanskimi obremenitvami. Zanesljivo delovanje je odvisno od izbire pravega materiala meha, konfiguracije gibanja, nazivnega tlaka in življenjske dobe ob obremenitvi ob zagotavljanju pravilne namestitve in zasnove podpore. Tianshun ponuja standardne in prilagojene rešitve za vrsto zahtev industrijskih cevovodov, s sledljivostjo materiala in možnostmi pregleda, opisanimi v informacijah o izdelku. Če želite določiti primerno konfiguracijo za vaš projekt, preglejte specifikacije razteznega spoja s kovinskim mehom Tianshun inkontaktirajte nasz vašimi operativnimi parametri, tehničnimi risbami in nabavnimi zahtevami za razpravo o izbiri materiala, oblikovanju po meri in rešitvi, prilagojeni vašemu cevovodnemu sistemu.
