Nastavljive spremenljive vzmeti za toplotno gibanje cevovoda s spremenljivimi obremenitvami

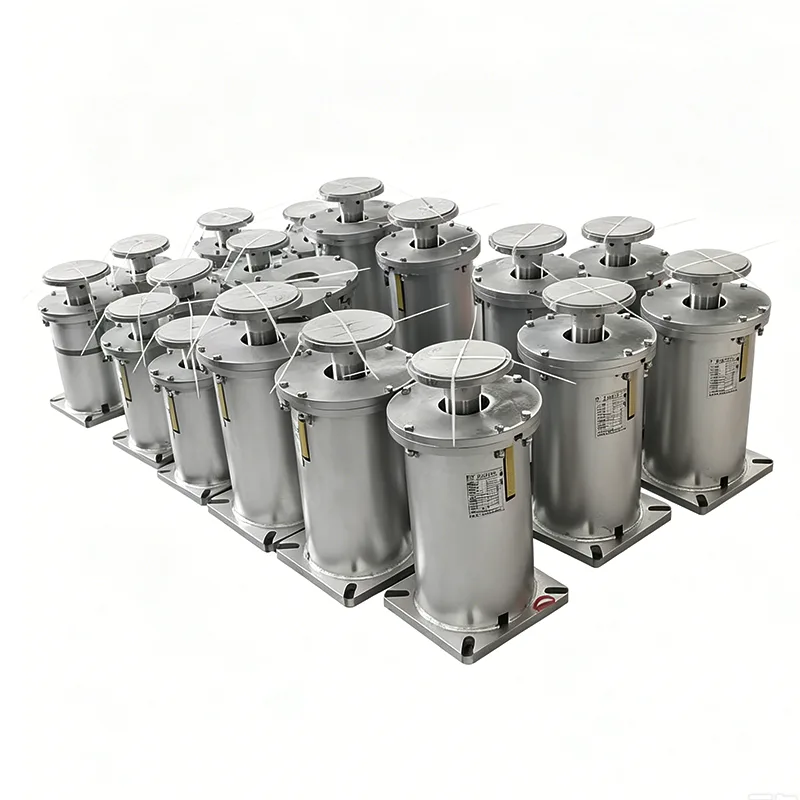

Vsaka cev ne potrebuje stalne podporne sile. Pravzaprav večina linij, s katerimi imamo opravka – procesni cevovodi, vodniki komunalnih naprav, cevi za hladilno vodo – dobro deluje s spremenljivo vzmetno podporo. priTianshun, že 14 let dobavljamo spremenljive vzmetne enote iz naše tovarne v Yangzhou in so verjetno najpogostejši tip vzmetne podpore, ki jo pošiljamo. Če ste hodili skozi stojalo za cevi v elektrarni ali rafinerijo, obstaja velika verjetnost, da so vzmetne pločevinke, ki ste jih videli viseti z jekla ali sedeti na T-stebrih, spremenljive opore za vzmeti.

Ta slika prikazuje krivuljo zmogljivosti premika obremenitve spremenljive vzmetne podpore/obešala, vključno s ključnimi parametri obremenitve in premika za preverjanje natančnosti nosilnosti in zanesljivosti delovanja izdelka.

Vsaka enota je predmet kalibracije obremenitve in testiranja delovanja pred pošiljanjem. Odstopanje nastavitvene obremenitve je nadzorovano znotraj ±5 %, skladno z mednarodnim standardom ANSI/MSS‑SP‑58‑2018 in NB/T47039‑2013.

Izdelki izpolnjujejo tehnične zahteve za električne, petrokemične in druge industrijske cevne sisteme. V skladu z MSS‑SP‑58‑2018 največja dovoljena spremenljivost obremenitve za spremenljive vzmetne enote ne sme presegati 25 % delovne vroče obremenitve v polnem delovnem hodu.

Tehnične specifikacije izdelka

Tabela specifikacij spremenljivega vzmetnega obešalnika	Primer
Vrsta/konfiguracija obešalnika	Vrsta A, B, C, D, E, F, G
Velikost vzmeti / št.	št. 0 - št. 22
Potovalni razpon	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Delovna obremenitev	0,2 kN - 400 kN
Nameščena obremenitev (hladna obremenitev)	kN / kgf
Delovna obremenitev (vroča obremenitev)	kN / kgf
Smer gibanja	Navzgor / navzdol
Variabilnost (%)	≤ 25 % (standardno)
Površinska obdelava	Vroče pocinkano/barvano
Material ohišja	Ogljikovo jeklo (Q235/Q355)

Ideja je enostavna: ko se cev zaradi toplotnega raztezanja premika navzgor ali navzdol, se vzmet v notranjosti stisne ali sprosti in podporna sila se nekoliko spremeni. To je "spremenljivi" del. Sprememba sile je predvidljiva in ostaja v območju, ki ga je vaš inženir napetosti v cevi že dovolil. Če je dovoljena variacija obremenitve na primer 15 % ali 20 %, ni treba dodatno porabiti zastalna vzmetna podpora. Dobite enako funkcijo - absorpcija navpičnega potovanja, prenašanje teže - po nižji ceni in s preprostejšim, kompaktnejšim dizajnom. Zato specifikacije projekta pogosto navajajo spremenljive podpore za vzmeti kot privzete, pri čemer navajajo samo konstantni tip za kritične priključne točke.

Spremenljive vzmetne podpore v širši sliki

Na stojalu za cevi spremenljiva vzmetna opora redko sedi sama. Običajno deluje z roko v roki s togimi cevnimi nosilci in cevnimi čevlji, ki prevzamejo lastno težo in vodijo cev. Spremenljiva vzmet skrbi za navpično gibanje. Ko je isti vzmetni element nameščen v zgoraj povezan sklop, ki visi iz jekla nad glavo, se celotna postavitev pogosto imenuje vzmetno obešalo - še vedno je spremenljiv vzmetni mehanizem, ki je samo nameščen na glavo. In na izoliranih hladnih vodih boste pogosto videli vzmetno oporo skupaj s predizolirano cevno oporo na kontaktni točki cevi, tako da se izolacija ne zmečka in hladna cev se ne poti.

Kaj je znotraj spremenljive vzmetne podpore

Naš dizajn ohranjamo preprost in robusten. Tukaj je pogled na tipične gradbene materiale, ki jih uporabljamo:

Komponenta	Material	Zakaj ga uporabljamo
Vijačna vzmet	Vzmetno jeklo 60Si2MnA ali 50CrVA	Dolga življenjska doba ob utrujenosti, prednastavljena in preizkušena ob obremenitvi
Ohišje (lahko)	Ogljikovo jeklo Q235B, barvano modro RAL 5015	Trden, varljiv, odporen na vremenske vplive
Vzmetni pokrov / obremenitvena prirobnica	Q235B ali 20# kovano jeklo	Enakomerno prenese obremenitev cevi na vzmet
Indikator potovanja in lestvica	Nerjaveče jeklo ali eloksiran aluminij	Jasno branje, ne zarjavi
Spodnji priključek (navojna puša ali prirobnica)	Ogljikovo jeklo A105	Standardni NPT ali s prirobnico na zahtevo

Vsa vzmetna žica je opremljena s certifikati o preskusu mlina. Vzmeti obdelamo in prednastavimo pred montažo — s čimer se znebimo morebitne začetne nastavitve in zagotovimo, da se krivulja obremenitev-upogib ujema s konstrukcijskimi podatki.

Standardi, za katere delamo

ANSI/MSS SP-58 – ureja načrtovanje in izdelavo podpornih cevi

ASME B31.3 – procesni cevovod, na katerega se široko sklicujejo EPC

GB/T 17116 – kitajski standard za obešala in nosilce cevi

EN 10204 3.1 certificiranje materiala kot standard za izvozna naročila

Naša tovarna uporablja sistem vodenja kakovosti ISO 9001:2015. Vsak korak, od vhodnega jekla do končnega preskusa obremenitve, je dokumentiran.

Pogosto zastavljena vprašanja

V1: Kolikšno spremembo obremenitve naj pričakujem?

Običajno med 10 % in 25 % vroče obremenitve, odvisno od togosti vzmeti in giba cevi. Vaše poročilo o napetosti v cevi vam bo povedalo, kakšna je dovoljena variacija. Če poročilo pokaže tesno mejo — recimo pod 5 % — takrat preklopite na stalno vzmetno podporo. Za vse ostalo je spremenljivka v redu.

V2: Katere informacije potrebujete za izbiro ali ponudbo spremenljive vzmetne podpore?

Pošljite nam vročo obremenitev, hladno obremenitev ter količino in smer navpičnega gibanja (gor ali dol). Pomaga risba označene nosilne cevi ali izometrija napetosti. Izbrali bomo pravo velikost in serijo vzmeti ter vam pred začetkom izdelave poslali podatkovni list z vsemi izračunanimi vrednostmi.

V3: Ali so vaše spremenljive vzmetne podpore zamenljive z drugimi znamkami?

Kar zadeva funkcijo, da. Obseg obremenitev in dimenzije ovoja lahko prilagodimo najpogostejšim industrijskim serijam (tip A, B, C, D, E, F, G v skladu z MSS SP-58). Če vaš projekt že ima številke delov določenega prodajalca, nam jih posredujte in sklicevali se bomo. Zavedajte se le, da lahko obstajajo manjše razlike v merah – pred naročilom jih bomo označili.

V4: Kakšen je tipičen čas dostave?

Standardne enote obsega obremenitve: 20–25 dni. Če potrebujete nestandardno ohišje, posebno barvo ali oblogo iz nerjavečega jekla, počakajte 30–40 dni. Imamo dostojno zalogo običajnih vzmetnih tuljav in komponent pločevink, kar pospeši stvari.

V5: Ali lahko dobim prototip ali predprodukcijski vzorec?

ja Za velike projekte lahko izdelamo eno ali dve vzorčni enoti za odobritev, preden gremo v polno proizvodnjo. Stroški vzorca se lahko pogosto pripišejo glavnemu naročilu.

Testiranje obremenitve ni izbirno

Vsaka spremenljiva vzmetna opora, ki gre ven skozi vrata, je testirana z obremenitvijo. Vzmet nastavimo na določeno hladno obremenitev, nato jo večkrat poženemo skozi polni hod, pri čemer preverimo obremenitev v hladnem in vročem položaju. Potovalna tehtnica je umerjena in zaklenjena. Potrdilo o preskusu, ki povzema dejanske vrednosti obremenitve, je vključeno v tovorno dokumentacijo. Na vašo zahtevo je na voljo pregled tretje osebe s strani SGS, Bureau Veritas ali TÜV.

Prilagajanje izvajamo vsak dan

Nekatere stranke menijo, da je variabilna vzmetna podpora čisti kataloški artikel. Po naših izkušnjah ima morda polovica tega, kar ponujamo, nekaj posebnega pridiha:

Nestandardne dolžine pomika (izvedli smo 200 mm+ na spremenljivih enotah)

Podaljšane ali zmanjšane višine ohišja za prileganje omejenemu prostoru

Ohišja in strojna oprema iz nerjavečega jekla za offshore ali kemična okolja

Posebni premazi: sistemi za barvanje morskih plovil, visokotemperaturna aluminijasta barva

Dvojne vzmeti za velike obremenitve v kompaktni posodi

Vgrajeni dvižni ušesi, tehtalne celice ali pretvorniki položaja

Samo povejte nam, kako izgleda namestitev, in izdelali bomo praktičen dizajn.

Realni zapiski iz tovarne

Tukaj je nekaj stvari, ki smo se jih naučili pri pošiljanju spremenljivih vzmetnih podpor projektom po vsem svetu:

Če je vaša cev odmaknjena navzgor, se prepričajte, da lahko podpora prenese hladno obremenitev navzgor, ne da bi vzmet popustila. To bomo preverili kot del našega izbora.

Pri zunanjih cevnih policah določite vroče cinkanje ali dober sistem barvanja. Standardna tovarniška modra barva je primerna v zaprtih prostorih, toda po nekaj monsunih se bo na ogljikovem jeklu pojavila rja. Malo dodatnega premaza prihrani veliko pritožb na mestu.

Vedno preverite razdaljo okoli ohišja vzmeti. Včasih je mesto podpore tesno med dvema strukturnima členoma in standardni premer pločevinke ne ustreza. Sporočite nam zgodaj in prilagodili bomo dizajn.

Zakaj svoje nosilce s spremenljivo vzmetjo pridobiti pri Tianshun?

Nismo posrednik. Načrtujemo, izdelujemo, testiramo in pošiljamo iz lastne tovarne v Yangzhou, Jiangsu. To pomeni, da ko se pogovarjate z našimi inženirji, se pogovarjate z ljudmi, ki dejansko gradijo izdelek. Naši spremenljivi vzmetni nosilci so bili nameščeni v elektrarnah s kombiniranim ciklom, cevnih regalih rafinerij, terminalih za ponovno uplinjanje LNG, kemičnih procesnih enotah in jeklarnah. Več kot 70 % našega poslovanja se ponavlja – ne zato, ker smo najcenejši, temveč zato, ker se naši podporniki prikažejo pravočasno, se ujemajo s podatkovnimi listi in ne povzročajo preglavic med zagonom.

Če je vaš urnik projekta natrpan, lahko imamo zalogo dokončanih vzmeti in jih hitro sestavimo glede na vaše nastavitve obremenitve. Za velika naročila v razsutem stanju nudimo konkurenčne cene neposredno v tovarni in bomo sodelovali z vami pri načrtovanju dostave, ki bo usklajen z vašim zaporedjem gradnje.

Pošljite nam svoje risbe nosilcev cevi, podatke o obremenitvah ali le kratek opis tega, kar potrebujete. Vrnili se vam bomo z ustrezno ponudbo — vključno s tovarniško ceno in časom dostave — običajno v 24 urah. In če bi radi obiskali tovarno in videli, kako jih izdelujemo, ste več kot dobrodošli.
