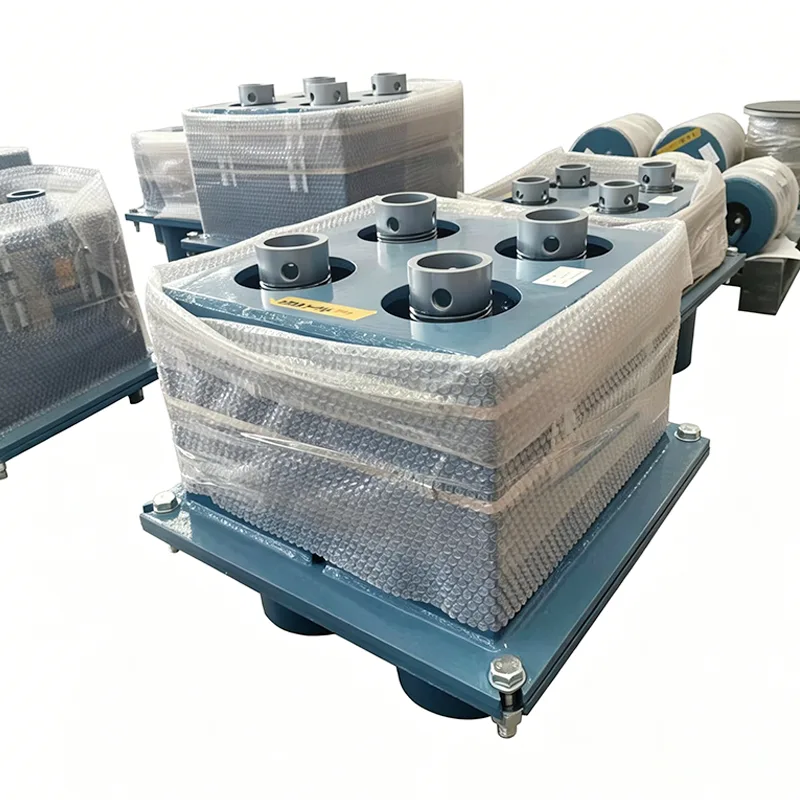

Petrokemična spremenljiva vzmetna podpora

Cevovodni sistemi v petrokemičnih obratih dolgoročno delujejo pri visokih temperaturah, visokem tlaku, zelo jedkih in vnetljivih/eksplozivnih okoljih in zahtevajo 3-5 let neprekinjenega neprekinjenega delovanja. Pod takšnimi pogoji so običajni industrijski vzmetni nosilci nagnjeni k zlomu zaradi utrujenosti vzmeti, korozijski perforaciji ohišja in ohlapnim povezavam. Te težave ne povzročajo le koncentracije napetosti v cevovodu, ki vodi do uhajanja medijev, ampak lahko povzročijo tudi nenačrtovano zaustavitev obrata, kar povzroči gospodarske izgube v višini več deset milijonov juanov.

Ta slika prikazuje krivuljo zmogljivosti premika obremenitve spremenljive vzmetne podpore/obešala, vključno s ključnimi parametri obremenitve in premika za preverjanje natančnosti nosilnosti in zanesljivosti delovanja izdelka.

Vsaka enota je predmet kalibracije obremenitve in testiranja delovanja pred pošiljanjem. Odstopanje nastavitvene obremenitve je nadzorovano znotraj ±5 %, skladno z mednarodnim standardom ANSI/MSS‑SP‑58‑2018 in NB/T47039‑2013.

Izdelki izpolnjujejo tehnične zahteve za električne, petrokemične in druge industrijske cevne sisteme. V skladu z MSS‑SP‑58‑2018 največja dovoljena spremenljivost obremenitve za spremenljive vzmetne enote ne sme presegati 25 % delovne vroče obremenitve v polnem delovnem hodu.

Za ciljanje na ta tveganja, specifična za industrijo, smo razvili namensko petrokemično spremenljivo vzmetno podporo, ki je v celoti prilagojena strogim zahtevam petrokemične industrije od materialov in strukture do proizvodnih procesov.

Pozicioniranje osrednjega izdelka

Petrokemična spremenljiva vzmetna podpora je elastičen izdelek za podporo cevovodov, zasnovan izključno za petrokemične obrate. Absorbira navpični premik, ki ga povzroči toplotno raztezanje in krčenje cevovoda z elastično deformacijo vzmeti, hkrati pa enakomerno prenaša obremenitve cevovoda na gradbene strukture.

Yangzhou Tianshun Pipeline je vstopil na področje podpore petrokemičnih cevovodov leta 2012. V zadnjih 14 letih smo dobavili več kot 1,2 milijona kompletov izdelkov za več kot 280 projektov rafiniranja, etilena in LNG po vsem svetu, pri čemer je bila učinkovitost izdelka preverjena z dejanskimi delovnimi pogoji do 12 let.

Tehnične specifikacije izdelka

Stopenjsko ujemanje materialov in sistem natančne izdelave

Trinivojska rešitev za prilagajanje materiala

Na podlagi stopnje korozije in temperaturnih zahtev pri različnih delovnih pogojih smo vzpostavili razvrščeni sistem materialov za petrokemične spremenljive vzmeti, da bi se izognili pretiranemu inženiringu ali nezadostni zmogljivosti:

▶  Osnovni razred: ohišje Q345B + vzmet 60Si2MnA, primerno za cevovode z normalno temperaturo brez močne korozije

▶  Advanced Grade: ohišje iz nerjavečega jekla 304 + vzmet 50CrVA z obdelavo vročega cinkanja, primerno za srednjo korozijo in procesne cevovode pod 300 ℃

▶  Posebni razred: 316L / Hastelloy ohišje + vzmet iz visokotemperaturne zlitine na osnovi niklja, primerna za močno korozijo, 550 ℃ visoke temperature ali -196 ℃ nizke temperature

Ključni nadzor proizvodnega procesa

Vsi izdelki uporabljajo standardizirane proizvodne procese CNC s 100-odstotno sledljivostjo za osnovne postopke:

▶  Navijanje vzmeti: z uporabo CNC strojev za vzmeti, uvoženih iz Nemčije, so napake naklona in premera vzmeti nadzorovane znotraj 0,1 mm

▶  Toplotna obdelava: uporaba vakuumskega kaljenja + trije postopki kaljenja za popolno odpravo notranje napetosti vzmeti, izboljšanje odpornosti proti utrujenosti za 60 %

▶  Varjenje: z varjenjem z argonom, s 100-odstotnim penetrantnim testiranjem zvarov, da se zagotovi, da ni poroznosti, razpok ali drugih napak

▶  Površinska obdelava: Trije postopki odstranjevanja rje s peskanjem + epoksi cinkov bogat temeljni premaz + fluoroogljični zaključni premaz, s skupno debelino nanosa ≥120μm

Glavne razlike od podpore za splošne namene

Tipični scenariji uporabe

Petrokemične spremenljive vzmeti se pogosto uporabljajo v ključnih napravah v celotni verigi petrokemične industrije:

▶  Cevovodi za prenos surove nafte in naftnih derivatov v enotah za atmosfersko in vakuumsko destilacijo

▶  Reakcijska nafta in plin, cevovodi za kroženje katalizatorja v enotah za fluidni katalitski kreking

▶ Cevovodi za visokotemperaturni kreking plin in nizkotemperaturni etilenski kreking v enotah za kreking etilena

▶  Visokotlačni vodikovi in ​​naftni derivati ​​v enotah za hidrofiniranje

▶  Plinovodi za utekočinjeni zemeljski plin in BOG v terminalih LNG

▶  Dovodni/izstopni cevovodi in cevovodi za gašenje požara v rezervoarjih za olje

Nadzor kakovosti celotnega procesa

Vzpostavili smo sistem kakovosti zaprtega kroga od zasnove do poprodajnih storitev, da zagotovimo, da vsaka petrokemična spremenljiva vzmetna podpora izpolnjuje najvišje varnostne standarde petrokemične industrije:

▶  Nadzor načrtovanja: z uporabo programske opreme CAE za analizo napetosti in strukturno optimizacijo so vse načrtovne sheme pregledane na treh ravneh

▶  Nadzor surovin: vse jeklo izvira iz vodilnih jeklarn, kot sta Baosteel in Angang, pri čemer je vsaka serija podvržena spektralni analizi in testiranju mehanskih lastnosti

▶  Nadzor proizvodnje: Točke nadzora kakovosti so nastavljene za ključne procese, inšpektorji kakovosti s polnim delovnim časom spremljajo in beležijo vseskozi

▶  Kontrola pred odpremo: vsaka enota je podvržena testiranju obremenitve s polnim gibom in kalibraciji premika, z izdanimi poročili o materialu, poročili o preskusih in potrdili o skladnosti

▶  Poprodajni nadzor: 12-mesečno garancijsko obdobje z brezplačnim popravilom ali zamenjavo okvarjenih izdelkov in doživljenjsko tehnično podporo

Naš sistem vodenja kakovosti je certificiran po ISO 9001:2015, vsi izdelki pa so skladni z mednarodnimi standardi, vključno s CE, API in ATEX.

Ekskluzivne tehnične storitve

▶  Brezplačna ocena delovnih pogojev in izračun izbire: Zagotavljanje profesionalne analize napetosti in rešitev za izbiro podpore/obešalnikov na podlagi parametrov cevovoda in delovnih pogojev

▶  Nestandardna prilagoditev izdelkov: individualne storitve oblikovanja za posebne zahteve glede obremenitev, premikov ali prostora za namestitev

▶  Navodila za namestitev na kraju samem: pošiljanje certificiranih inženirjev za vodenje namestitve in zagona na kraju samem

▶  Redna inšpekcijska služba: Zagotavljanje četrtletnih inšpekcijskih in vzdrževalnih storitev za stranke letnega sodelovanja

▶  Odziv na nujne rezervne dele: Vzpostavitev posebnega skladišča nadomestnih delov za zagotovitev odpreme nujnih nadomestnih delov v 24 urah

Pogosto zastavljena vprašanja (FAQ)

V: Ali je mogoče vaše petrokemične nosilce spremenljive vzmeti prilagoditi s posebnimi materiali?

O: Da. Poleg standardnega trinivojskega materialnega sistema lahko zagotovimo prilagoditve s posebnimi zlitinami, kot so Hastelloy C276, Monel 400 in Inconel 625, da se prilagodijo ekstremnim pogojem, kot sta močna korozija in ultravisoke temperature. Dobavni rok za izdelke iz posebnih materialov je običajno 45-60 dni, za podrobnosti se posvetujte z našo prodajno ekipo.

V: Ali lahko ta izdelek izpolni zahteve petrokemičnih obratov za neprekinjeno delovanje 3-5 let?

O: Da. Naši petrokemični spremenljivi vzmetni nosilci so prestali 150.000 ciklov utrujenosti in neprekinjeno delovali do 12 let brez okvar v dejanskih delovnih pogojih. Vsi izdelki imajo dvojno strukturo proti zrahljanju in popolnoma zaprto zasnovo, ki učinkovito preprečuje zrahljanje in korozijo med delovanjem ter v celoti izpolnjuje zahteve dolgoročnega delovanja.

V: Kateri inšpekcijski dokumenti so priloženi vsakemu izdelku ob odpremi?

O: Vsak izdelek je opremljen s popolnimi dokumenti o potrdilu o kakovosti, vključno s: potrdilom o preskusu surovin (MTC EN 10204 3.1), poročilom o preskusu vzmetne obremenitve, poročilom o pregledu dimenzij in potrdilom o skladnosti izdelka. Če je potreben inšpekcijski pregled tretje osebe s strani SGS, BV, TUV ali drugih institucij, ga lahko uredimo vnaprej in izdamo ustrezna poročila.
