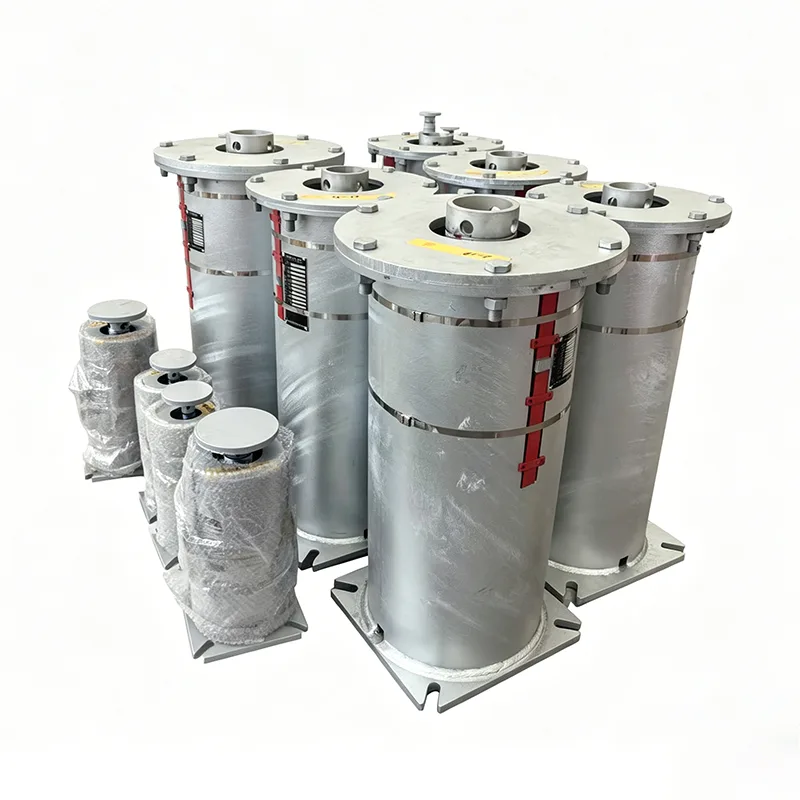

Podpora spremenljive vzmeti termoelektrarne

V zapletenih cevovodnih sistemih pare in vode, dimnih plinov in zraka ter prašnega premoga v termoelektrarnah je toplotni premik cevovodov zaradi drastičnih temperaturnih sprememb glavna nevarnost, ki ogroža varnost sistema. Podjetje Yangzhou Tianshun Pipeline Technology Co., Ltd., ki ga podpira 14 let tehničnega kopičenja na področju podpore cevovodom, je posebej razvilo podporo spremenljive vzmeti termoelektrarne za delovne pogoje toplotne energije. Ta izdelek, zasnovan na principu momentnega ravnovesja, zagotavlja neprekinjeno elastično podporno silo, ko v cevovodih pride do navpičnega toplotnega premika, učinkovito absorbira in kompenzira napetost premika, preprečuje poškodbe cevovodov in povezane opreme zaradi dodatnih obremenitev ter zagotavlja dolgoročno varno delovanje elektrarn.

Ta slika prikazuje krivuljo zmogljivosti premika obremenitve spremenljive vzmetne podpore/obešala, vključno s ključnimi parametri obremenitve in premika za preverjanje natančnosti nosilnosti in zanesljivosti delovanja izdelka.

Vsaka enota je pred odpremo predmet kalibracije obremenitve in testiranja delovanja. Odstopanje nastavitvene obremenitve je nadzorovano znotraj ±5 %, skladno z mednarodnim standardom ANSI/MSS‑SP‑58‑2018 in NB/T47039‑2013.

Izdelki izpolnjujejo tehnične zahteve za električne, petrokemične in druge industrijske cevne sisteme. V skladu z MSS‑SP‑58‑2018 največja dovoljena spremenljivost obremenitve za spremenljive vzmetne enote ne sme presegati 25 % delovne vroče obremenitve v polnem delovnem hodu.

Tehnične specifikacije izdelka

Tabela specifikacij spremenljivega vzmetnega obešalnika	Primer

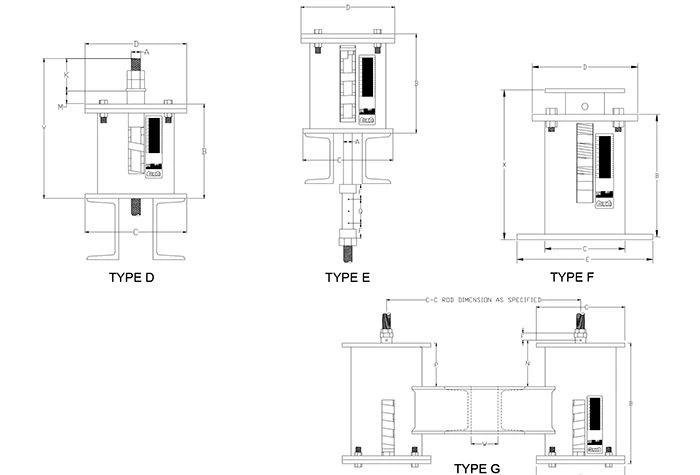

Vrsta/konfiguracija obešalnika	Vrsta A, B, C, D, E, F, G
Velikost vzmeti / št.	št. 0 - št. 22
Potovalni razpon	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Delovna obremenitev	0,2 kN - 400 kN
Nameščena obremenitev (hladna obremenitev)	kN / kgf
Delovna obremenitev (vroča obremenitev)	kN / kgf
Smer gibanja	Navzgor / navzdol
Variabilnost (%)	≤ 25 % (standardno)
Površinska obdelava	Vroče pocinkano/barvano
Material ohišja	Ogljikovo jeklo (Q235/Q355)

Inženirska uporaba in vrednost

Cevovodni sistemi v termoelektrarnah imajo izjemno visoke zahteve glede zanesljivosti nosilnih delov. Pri načrtovanju variabilne vzmetne podpore termoelektrarne smo v celoti upoštevali praktične tehnične težave:

Odprava dodatnih obremenitev: V določenem območju obremenitve-premika moment vzmeti in moment obremenitve vedno vzdržujeta dinamično ravnovesje, s čimer se izogneta deformaciji cevovoda ali puščanju spoja zaradi toplotnega raztezanja in hladnega krčenja.

Natančna nastavitev v hladnem stanju: Proizvajalec izvede nastavitev pred stiskanjem strogo glede na obremenitev namestitve, ki jo zagotovi uporabnik, in pritrdi indikatorsko ploščo na teoretični delovni položaj v hladnem stanju s pomočjo pozicionirnih blokov, s čimer zagotovi, da je vzmet med namestitvijo na mestu začasno v togem stanju in se izogne ​​nenamernemu stresu med gradnjo.

Intuitivno spremljanje delovanja in vzdrževanja: zasnova plošče z indikatorjem zunanjega premika omogoča osebju, ki upravlja in vzdržuje, da intuitivno preveri, ali je premik vzmetne podpore pod delovno obremenitvijo skladen z zasnovo, potem ko je cevovod zagnan za normalno delovanje, kar olajša preventivno vzdrževanje.

Strog nadzor kakovosti in specifikacije namestitve

Vsak izdelek je pred odpremo podvržen obsežnemu internemu testiranju

Pokrovi za interno testiranje

Dimenzijski in vizualni pregled, PMI (pozitivna identifikacija materiala), testiranje trdote, MT/PT neporušitveno testiranje (kjer je primerno), testiranje obremenitve vzmeti s krivuljami obremenitve in premika ter merjenje debeline prevleke. Na voljo so poročila o tovarniških preskusih (FTR) in poročila o preskusih materiala (MTR).

Opomba: interno testiranje ni testiranje tretje osebe, akreditirano s strani ILAC

Testiranje s strani tretjih oseb ali laboratorijsko testiranje je na voljo kot neobvezna storitev, ki se navaja posebej.

Izbirne inšpekcijske storitve tretjih oseb (navedene ločeno)

1. Testiranje materiala

Analiza kemijske sestave, natezno testiranje, Charpyjevo nizkotemperaturno udarno testiranje in testiranje trdote.

2. Varjenje NDT

Testiranje z magnetnimi delci (MT), testiranje s tekočimi penetranti (PT), ultrazvočno testiranje (UT) in radiografsko testiranje (RT).

3. Preskušanje učinkovitosti obremenitve vzmeti

Vključno s krivuljami obremenitev-premik.

4. Inšpekcija zaščite pred korozijo vročega cinkanja/epoksi premaza

5. Preizkušanje, nadzor tovarne in predodpremni pregled (PSI) v prisotnem sodišču

Naše prednosti

Primerjava z mednarodnim sistemom za podporo cevi LISEGA

Naša natančnost obremenitve izdelkov, standardi testiranja in dokumentacijski sistemi so primerjani z mednarodnim sistemom za podporo cevi LISEGA.

Kaj nas loči

Za razliko od standardnih domačih proizvajalcev, ki dobavijo le sam izdelek, mi z vsako vzmetno enoto podamo krivuljo obremenitev-pomik. Omogočamo tudi testiranje tretjih oseb SGS in inšpekcijske preglede ter podpiramo preglede dokumentov s strani inženirjev PE/CPE za projekte v tujini.

Zakaj izbrati spremenljivo vzmetno podporo za termoelektrarne Tianshun?

Bogate izkušnje pri projektih termoelektrarn: Izdelki se pogosto uporabljajo v cevovodih za paro in vodo ter sistemih obešanja kotlovske opreme termoelektrarn doma in v tujini ter so prestali preizkuse ciklov zagona in zaustavitve več enot.

Prilagojena inženirska podpora: Nudimo tehnične storitve celotnega procesa od izračuna napetosti v cevovodu, izbire tipa in ujemanja do navodil za namestitev na kraju samem, s čimer zagotavljamo, da se vsaka podpora natančno ujema z delovnimi pogoji.

Stabilna dobava v dobavni verigi: Zanašanje na avtomatizirane proizvodne linije in popolno opremo za testiranje v naši bazi Jiangsu zagotavlja pravočasno in visokokakovostno dostavo materialov za velike serije termoelektrarn.

Podpora v celotnem življenjskem ciklu: Vzpostavimo ekskluzivne projektne datoteke in zagotovimo oceno stanja in napotke za zamenjavo med vzdrževanjem pri zaustavitvi, kar zmanjša tveganje delovanja in vzdrževanja elektrarn.
