Podpore za cevne čevlja, odporne na obrabo, za podporo obremenitve cevovoda in drsni premik

Cevni čevelj je ena tistih komponent, ki jih nihče ne opazi, dokler ni tam. Privarjen je na dno cevi, razporedi obremenitev na strukturni nosilec ali T-stebriček in pogosto zagotavlja drsno površino, ki omogoča, da se cev premika osno med toplotnimi cikli. priTianshun, vsako leto izdelamo na tisoče cevnih čevljev — za procesne linije, zbiralnike pare, kriogene cevi in ​​vse vmes. Po 14 letih v poslu smo se naučili, da dobro zasnovan cevni čevelj naredi več kot le zadrževanje teže: ščiti prevleko cevi, ohranja kontinuiteto izolacije in preprečuje, da bi točkovne obremenitve udrle v steno cevi.

Podpore za čevlje za cevi so del širšeganosilci cevidružina, vendar so dovolj razločni, da si zaslužijo lastno oblikovalsko pozornost. Medtem ko preprosta objemka ali obešalna palica obvlada navpično mrtvo težo, cevni čevelj upravlja kontaktni vmesnik. Ta vmesnik se hitro zaplete - veliko trenje lahko povzroči napetost v cevi, neustrezna višina lahko zdrobi izolacijo, napačen material pa lahko povzroči galvansko korozijo. Redno dobavljamo cevne čevlje, ki delujejo v tandemu zvzmetni obešalnikizgoraj ali s predizoliranimi cevnimi nosilci na hladnih vodih, kjer je toplotna izolacija kritična.

Zagotovimo lahko tudi vezan PTFE na nosilni plošči iz nerjavečega jekla za drsne aplikacije z visoko obremenitvijo. Koeficient trenja običajno pade med 0,05 in 0,10 za mazan PTFE, kar je vrednost, ki jo večina inženirjev za obremenitev cevi uporablja v svoji analizi prožnosti.

Standardi, ki jim sledimo

Cevni čevlji so izdelani po enakih standardih za podporo cevovodom, ki jih uporabljamo za celotno paleto izdelkov:

ANSI/MSS SP‑58 – Materiali in oblikovanje nosilcev cevi

ASME B31.3 / B31.1 – Procesni in električni cevovodi

EN 1090 – Izdelava konstrukcijskega jekla (za projekte z oznako CE)

GB/T 17116 – kitajski standard za nosilce cevi

Naš tovarniški sistem kakovosti ima certifikat ISO 9001:2015 in lahko zagotovimo popolno certificiranje materiala EN 10204 3.1 za vsako serijo čevljev.

Pogosto zastavljena vprašanja

V1: Kakšna naj bo višina mojega cevnega čevlja?

Višina čevlja je določena z debelino izolacije in razmikom 10–25 mm. Na primer, cev s 100 mm izolacije iz mineralne volne bi običajno potrebovala višino čevlja 120–125 mm, da bi izolacija ostala brez nosilnega jekla. To bomo izračunali iz vaše specifikacije cevi, če nam posredujete velikost cevi in ​​razpored izolacije.

V2: Kdaj potrebujem PTFE drsno ploščo na čevlju in kdaj lahko samo zvarim podlago iz ogljikovega jekla?

Če se pričakuje, da se bo cev premikala aksialno zaradi toplotnega raztezanja, PTFE ali polirana drsna površina iz nerjavečega jekla zmanjša trenje in posledične reakcijske obremenitve na šobah opreme. Fiksne ali sidrne točke ne potrebujejo drsne plošče. Vaše poročilo o napetosti v cevi vam bo povedalo, kateri nosilci so drsni in kateri so fiksni.

V3: Ali lahko dobavite predizolirane cevne čevlje za kriogene storitve?

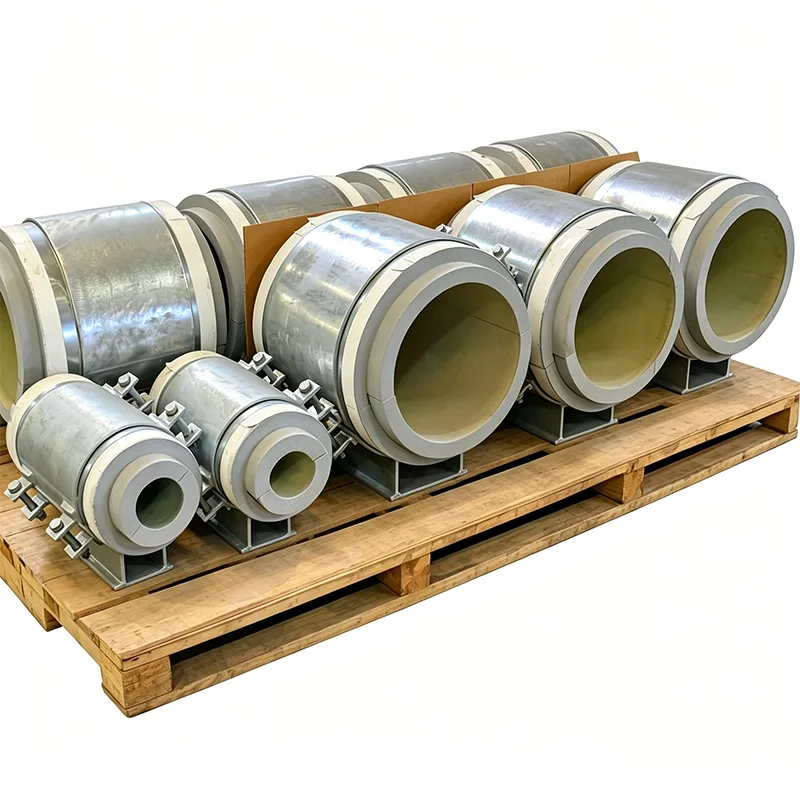

ja Izdelujemo čevlje z izolacijskim blokom iz trde pene ali celičnega stekla, ki je pritrjen na jekleno sedlo. Osnovna plošča sega pod izolacijo, celoten sklop pa je zasnovan tako, da preprečuje prenos mraza in kondenzacijo. Ti so običajno določeni za napeljave za LNG, etilen in ohlajeno vodo.

V4: Kakšen je vaš dobavni rok za cevne čevlje po meri?

Enostavni čevlji iz ogljikovega jekla brez PTFE: 12–18 dni. Čevlji z vezanimi PTFE blazinicami ali okovjem iz nerjavečega jekla: 20–25 dni. Čevlji velikega premera za 24" ali večjo cev lahko trajajo nekoliko dlje. Točen urnik bomo potrdili z vašo ponudbo.

V5: Ali potrebujete risbe ali lahko oblikujete čevelj iz osnovnih podatkov?

Oboje deluje. Če imate standardno risbo čevlja, jo izdelamo natančno po njej. Če imate samo velikost cevi, debelino izolacije in obremenitev, vam lahko predlagamo načrt v odobritev – brez stroškov inženiringa za standardne konfiguracije.

Kontrola kakovosti vsakega čevlja

Čeprav je cevni čevelj videti preprost, izvajamo dosleden postopek QC:

Preverjanje materiala glede na toplotne številke in certifikate mlina

Mersko preverjanje polmera sedla za zagotovitev pravilnega prileganja na OD cevi

Vizualni pregled zvara, po potrebi s PT ali MT

Preverjanje celovitosti spoja na PTFE blazinicah (preizkus s topo in vizualno)

Končno preverjanje dimenzij — višina, ravnost osnovne plošče, razmik lukenj za vijake

Pregled premaza

Vsak čevelj ali serija čevljev je označena z edinstveno številko, ki se navzkrižno sklicuje na vaš seznam podpore. Lahko se sprehodite po paketu in povežete vsak kos z izometrijo, ne da bi odprli risbo.

Možnosti prilagajanja, ki jih pogosto obravnavamo

Standardni čevlji za cevi so za nas izhodišče. Redno jih spreminjamo za določena delovna mesta:

Podaljšane osnovne plošče za tramove s širokimi prirobnicami

Kotni čevlji za nagnjene stojala za cevi

Čevlji z razcepljeno lupino za naknadno vgradnjo na obstoječe linije brez rezanja

Sedeža iz visokotemperaturne zlitine (npr. P11, P22) za cevovode peči in reformerja

Dvojne drsne plošče s stranskimi omejevalniki za vodene drsne čevlje

Ognjeodporni modeli čevljev z intumescentnim premazom ali vložki iz mineralne volne

Več informacij ko nam posredujete o namestitvi, bolje bomo lahko prilagodili čevelj, da preprečimo kasnejše spremembe na mestu.

Stvari, ki smo se jih naučili na terenu

Pri visokotemperaturnih vodih pri iskanju zvara čevlja vedno upoštevajte raztezanje cevi. Čevelj, privarjen na napačnem mestu med hladno montažo, lahko odstopi od nosilnega jekla, ko se cev segreje.

PTFE blazinice je treba zaščititi med peskanjem in barvanjem na mestu. Običajno jih zamaskiramo, vendar opomnik ekipi na gradbišču nikoli ne škodi.

Če čevelj stoji na pocinkani konstrukciji, je bolje uporabiti kontaktno površino iz nerjavečega jekla ali PTFE, da preprečite cinkovo ​​krhkost in neenakomerno korozijo.

Pri velikih težkih stenah čevelj s polnim sedlom bolje porazdeli obremenitev kot ploski čevelj in zmanjša tveganje lokalne preobremenitve stene cevi. Izvedemo lahko hiter izračun, če delite razpored cevi in ​​obremenitev.

Zakaj Tianshun for Pipe Shoes?

Cevni čevlji so neopevani vlečni konji cevnega sistema in z njimi ravnamo s spoštovanjem, ki si ga zaslužijo. Vsak čevelj, ki ga pošiljamo, je izdelan interno iz našega lastnega inventarja jeklenih plošč, cevi in ​​strukturnih delov. To pomeni, da nadzorujemo kakovost od surovine do končne barve. Pomeni tudi, da se lahko hitro odzovemo, ko projekt v zadnjem trenutku doda 50 dodatnih čevljev.

Dobavili smo cevne čevlje za tovarne metanola, plavajoče objekte za utekočinjeni zemeljski plin, omrežja daljinskega ogrevanja in farmacevtske čiste komunalne vode. Več kot 70 % našega poslovanja izhaja iz ponovnih naročil, ker se naši čevlji prilegajo cevi, drsijo, ko bi morali, in ne zarjavijo v prvem letu.

Če vaš projekt potrebuje cevne čevlje, predizolirane nosilce za cevi ali celoten paket vzmetnih nosilcev in obešal, nam pošljite svoj načrt podpore ali standardne risbe. Zagotovili vam bomo neposredno tovarniško ponudbo, konkurenčne cene in časovni okvir dostave, ki ga lahko načrtujete. Obisk naše tovarne v Yangzhou je dobrodošel kadar koli — videli boste, kako natančno odrežemo, zvarimo in dokončamo vsak čevelj, preden odide.
