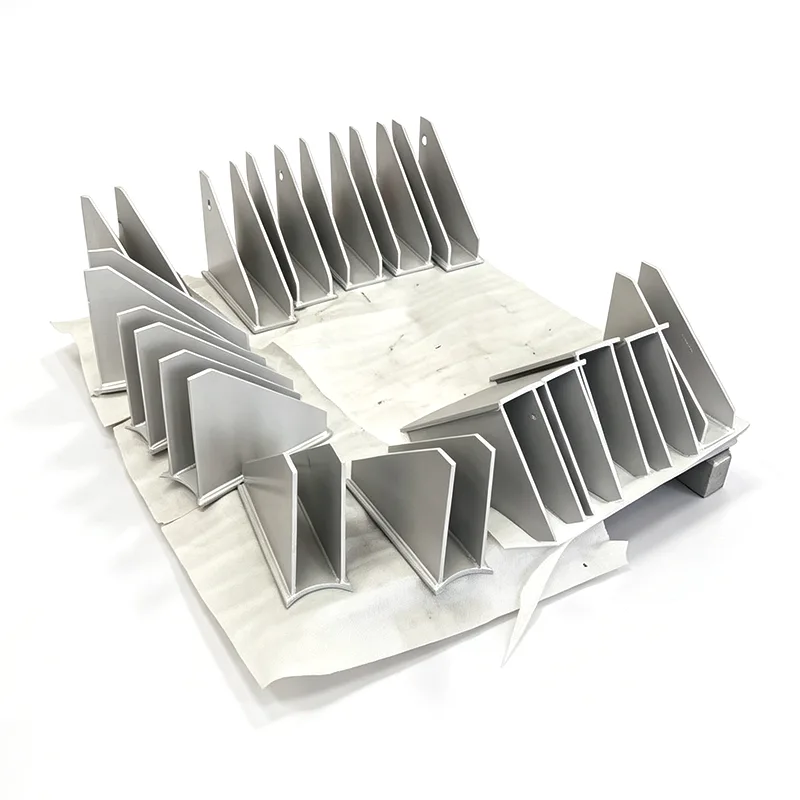

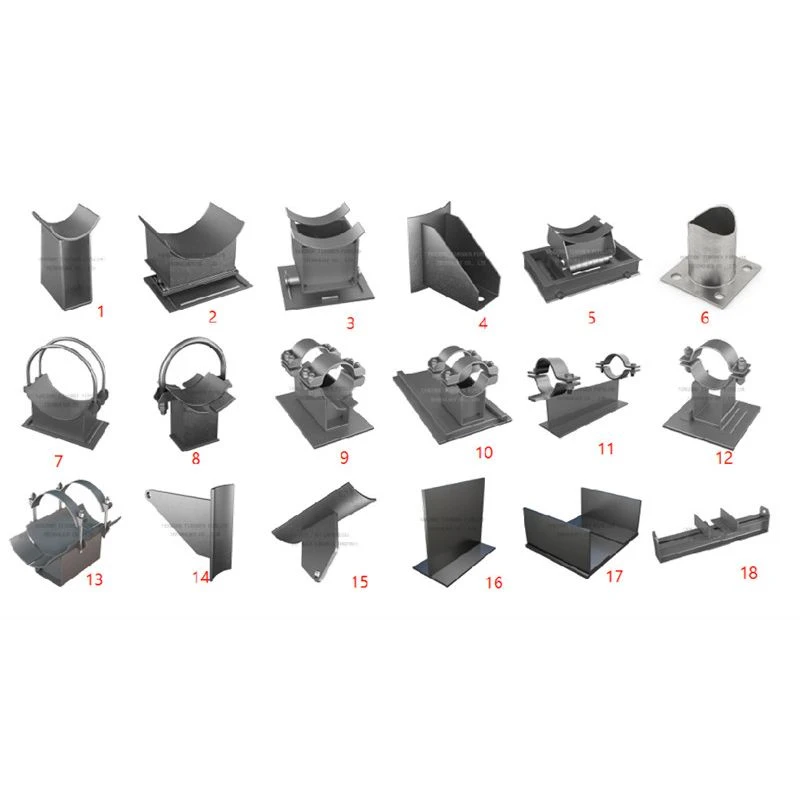

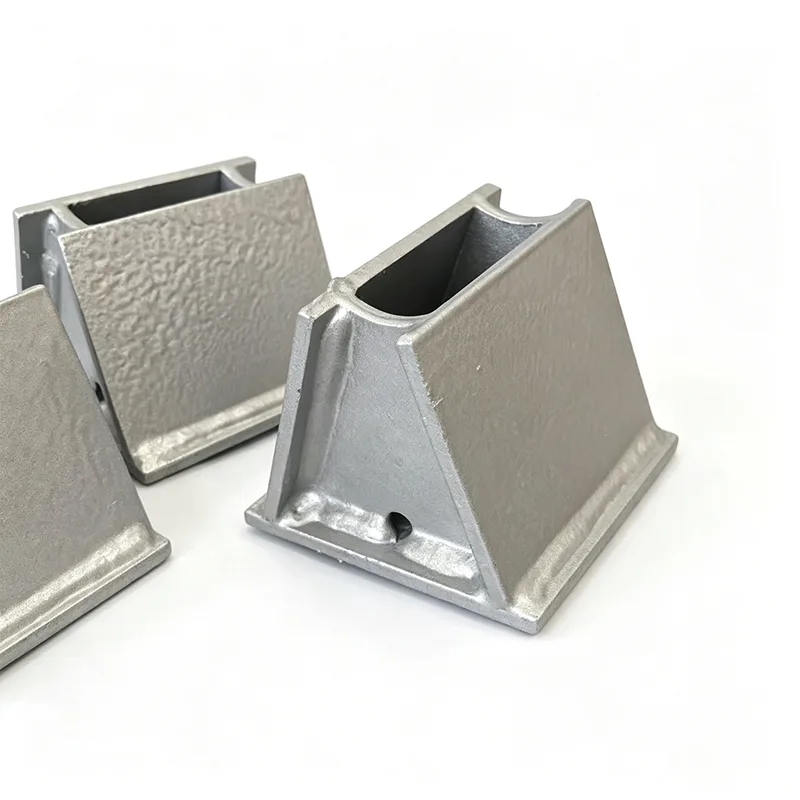

Po višini nastavljiva podpora za čevlje za cevi

Na papirju je višina cevi fiksna številka. Na mestu je redko. Jekleni stebri se usedejo. Temelji se rahlo premaknejo. Vzmetni nosilci se stisnejo bolj ali manj, kot je napovedal napetostni model. Ko se cev konča 10 mm previsoko ali 15 mm prenizko pri sesalni šobi črpalke ali prirobnici kompresorja, s siljenjem povezave na svoje mesto povzroči obremenitev šobe, za katero oprema ni bila nikoli zasnovana. Najenostavnejši način, da dosežete pravo višino - in jo ohranite pravilno - je cevni čevelj, ki ga lahko prilagodite.

V naši tovarni Jiangsu izdelujemo po višini nastavljive nosilce za cevi od leta 2012. Sama zasnova ni zapletena, je pa zapleteno zagotoviti, da zanesljivo drži položaj pod lastno težo, toplotnim gibanjem in vibracijami. Naši nastavljivi čevlji to trenutno počnejo pod parnimi zbiralniki v jugovzhodni Aziji, napeljavami za ohlajeno vodo na Bližnjem vzhodu in cevnimi regali za LNG v Severni Ameriki.

Tabela parametrov	Primer
Vrsta podpore	Togi, vzmetni, valjčni, drsni
Velikost cevi (NPS/DN)	1/2" do 60" (DN15 - DN1500)
Materialni standard	ASTM A36, SS304, SS316, A105
Standard oblikovanja	MSS SP-58, ASME B31.1
Maks. Projektna obremenitev	Do 1000 kN
Temperaturno območje	-29°C do +650°C
Površinska zaščita	Vroče pocinkano (HDG), epoksi
Slog vpenjanja	Dva vijaka, tri vijaka, U-vijak
Vrsta izolacije	Vroča izolacija / hladna izolacija (kriogena)

Kako deluje prilagoditev – in zakaj ostane

Jedro sklopa je steblo z navojem, ki poteka med cevnim nosilcem in osnovno ploščo. Z vrtenjem nastavitvene matice se cev dviguje ali spušča v majhnih korakih. Ko je višina nastavljena, prideta v poštev dva neodvisna zaklepna mehanizma:

Težka protimatica je pritrjena na glavno telo in preprečuje lezenje pod navpično obremenitvijo.

Pri večjih velikostih sekundarni zaklepni vijak ali razcepni obroč, ki mehansko blokira vrtenje, tudi pri trajnih vibracijah batnih kompresorjev ali visokopretočnih plinovodov.

Vsak čevelj je pred odpremo tovarniško testiran na 1,5-kratno nazivno nosilnost. Komponente z navojem so obdelane iz okrogle palice — niso izrezane iz palice z navojem — tako da so nosilni navoji polnega profila in brez napetosti, ki lahko pod upogibom počijo standardni čep.

Materiali, ki ustrezajo vaši storitvi

Standardni prilagodljivi čevlji so izdelani iz ogljikovega jekla z vročim cinkanjem kot privzeto zaščito pred korozijo. Za korozivna okolja ali okolja, ki se izpirajo, dobavljamo popolnoma nerjavne različice v 304L ali 316L. Površine navojev so med sestavljanjem prevlečene s spojino proti zleknjenju, da se prepreči zagozditev - to je pomembno, ker nastavitvena matica, ki je ni mogoče obrniti na mestu, ni več nastavljiva.

Ko je po višini nastavljiva podpora za cevne čevlja vroča ali hladna, med cevno oporo in nosilno steblo vgradimo nosilni izolacijski blok (PIR ali celičasto steklo). Izolacija je dimenzionirana tako, da se ujema z debelino izolacije cevi, parna zapora pa ostane neprekinjena – brez hladnih točk, brez kondenzacije.

Kjer nastavljivi cevni čevlji naredijo razliko

Sesalne in izpustne cevi črpalke in kompresorja, kjer morajo obremenitve šob ostati v dovoljenem obsegu proizvajalca.

Podpore za cevne nosilce na območjih, ki so izpostavljena posedanju tal ali dvigovanju zmrzali.

Vodi, ki potrebujejo natančen naklon za drenažo ali procesni tok, kot so cevi za izpihovanje kotlov ali cevi za kurilni plin.

Sistemi, podprti z vzmeti, kjer je treba hladen položaj fino nastaviti po prenosu obremenitve z začasnih nosilcev.

Nadgradnja in vezave, kjer se obstoječa višina cevi ne ujema povsem z novo traso.

Večina nastavljivih podpor na trgu so bodisi kataloški artikli z omejenim potovanjem ali popolnoma prilagojeni kosi z dolgimi roki dobave. Mi sedimo vmes: vzamemo lahko standardno zasnovo in prilagodimo obseg višine, dimenzije osnovne plošče ali debelino izolacije glede na vaše specifikacije projekta – običajno v istem času kot pri fiksnem čevlju. Naša inženirska ekipa deluje neposredno iz vaše izometrije in podpornega seznama ter vas bo vprašala o obremenitvi hidrotestov, projektni temperaturi in pričakovanem gibanju, preden dokončamo risbo. Ta stopnja preverjanja je tisto, kar spremeni preprost nastavljiv čevelj v oporo, ki vam je ni treba ponovno obiskati med zagonom.

pogosta vprašanja

V: Koliko prilagoditvenega območja lahko zagotovite?

O: Standardne izvedbe ponujajo gib od ±25 mm do ±100 mm. Možni so večji razponi — povejte nam, kaj potrebujete.

V: Ali bo nastavitev obdržala pod vibracijami?

O: Da. Pri vseh velikostih uporabljamo protimatico in mehansko funkcijo proti vrtenju. Sklop je tovarniško testiran, da ostane stabilen pod ciklično obremenitvijo.

V: Ali je mogoče čevelj nastaviti, ko je cev naložena?

O: Manjše prilagoditve obrezovanja se običajno lahko izvedejo pod lastno težo. Pri večjih popravkih priporočamo, da najprej razbremenite, da zaščitite navoje.

V: Ali ponujate različico za izolirane hladne ali tople cevi?

O: Da. Integriramo nosilni izolacijski blok, ki je prilagojen vaši debelini izolacije, skupaj z zatesnjeno parno zaporo.

Preden kateri koli izdelek zapusti naš obrat, opravi celoten interni program testiranja

Za vsak izdelek pred odpremo se opravi celoten interni testni program. Dimenzijski in vizualni pregled, PMI (pozitivna identifikacija materiala), testiranje trdote, MT/PT neporušitveno testiranje, kadar je primerno, testiranje obremenitve vzmeti s krivuljami obremenitve in premika ter merjenje debeline prevleke so vsi del tega programa. Priložena so poročila o tovarniških preskusih (FTR) in poročila o preskusih materiala (MTR).

Upoštevajte: interno testiranje ni enako testiranju tretjih oseb, akreditiranih pri ILAC

Če je potrebno testiranje ali laboratorijsko testiranje s pričo tretje osebe, je to na voljo kot ločena izbirna storitev.

Ločeno citirane neobvezne inšpekcijske storitve tretjih oseb

1. Testiranje materiala

Storitve, ki so na voljo v tej kategoriji, vključujejo analizo kemijske sestave, natezno testiranje, Charpyjevo nizkotemperaturno udarno testiranje in testiranje trdote.

2. Varjenje NDT

Ponujene metode so testiranje z magnetnimi delci (MT), testiranje s tekočimi penetranti (PT), ultrazvočno testiranje (UT) in radiografsko testiranje (RT).

3. Preskušanje učinkovitosti obremenitve vzmeti

Krivulje obremenitev-premik so del tega testiranja.

4. Inšpekcija zaščite pred korozijo vročega cinkanja/epoksi premaza

5. Preizkušanje, nadzor tovarne in predodpremni pregled (PSI) v prisotnem sodišču

Zakaj izstopamo

LISEGA International Pipe Support System kot naše merilo

Naša natančnost obremenitve, standardi testiranja in dokumentacijski sistemi se merijo z mednarodnim sistemom za podporo cevi LISEGA.

Onkraj standardnega modela domačega dobavitelja

Medtem ko standardni domači proizvajalec dobavi samo izdelek, mi k vsaki vzmetni enoti priložimo krivuljo obremenitev-premik. Poleg tega pomagamo pri testiranju tretjih oseb SGS in inšpekcijah s pričo ter podpiramo preglede dokumentov inženirjev PE/CPE za projekte v tujini.
