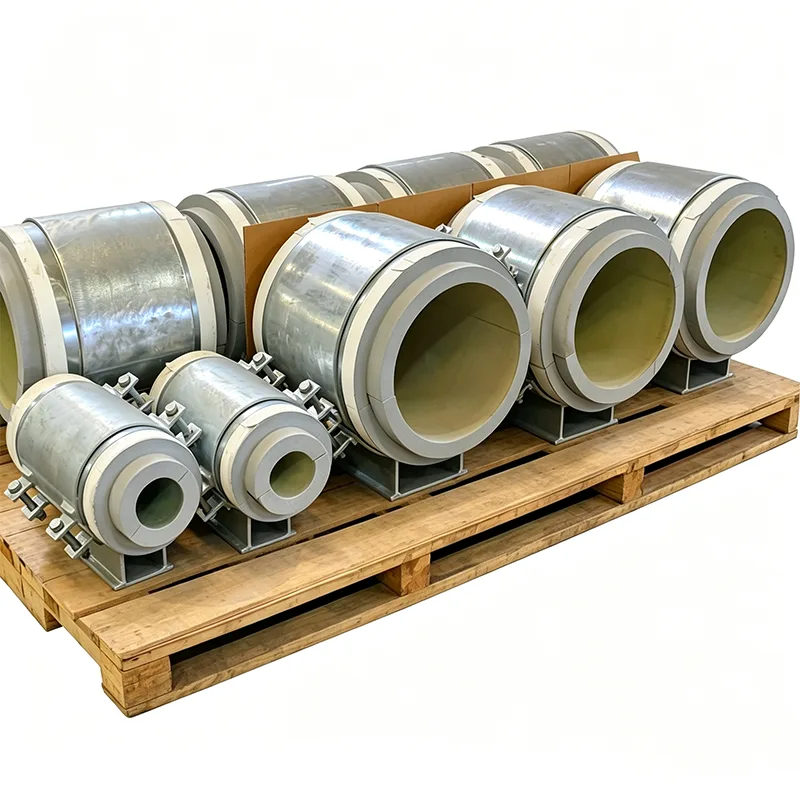

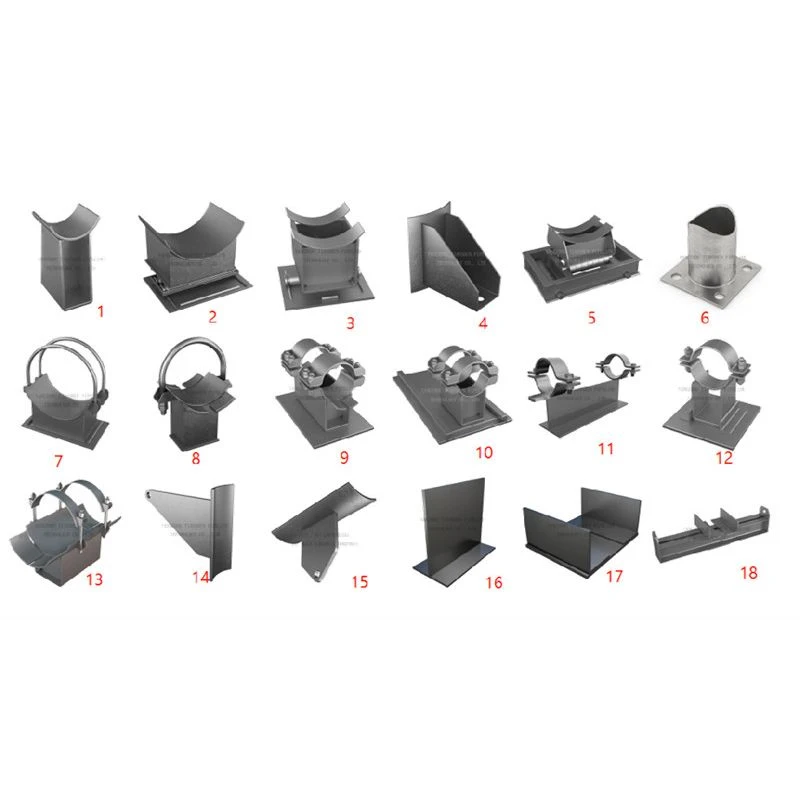

Nosilci cevi z izolirano hladno cevjo

Ko cev prenaša medij pri temperaturah pod ničlo, postane vsak stik med kovino in kovino z nosilno strukturo toplotni kratek stik. Mraz potuje po jeklu, ohladi nosilni nosilec in iz zraka izvleče vlago. Posledica so led na konstrukciji, kapljanje vode in korozija, ki lahko spodkoplje oporo veliko preden se na sami cevi pokažejo kakršni koli znaki težav. Hladen čevelj ustavi to verigo dogodkov pri izvoru.

V podjetju Yangzhou Tianshun že od leta 2012 izdelujemo nosilce za cevi, izolirane s hladnim čevljem, za terminale za etilen, hladilne naprave za amoniak, omrežja za hlajeno vodo in sekundarna zadrževalna območja rezervoarjev za LNG. Načelo dela se ni spremenilo: med hladno cev in toplo jeklo vstavite toplotno odporen, a strukturno tog blok. Inženirski izziv – in razlika med hladnim čevljem, ki deluje pet let, in tistim, ki zdrži tri desetletja – je v tem, kako je ta blok zaprt, zatesnjen in usklajen s posebnimi pogoji hladne uporabe.

Kako hladen čevelj prekine toplotno pot

Hladna cev leži znotraj oblikovane kovinske zibelke, vendar se ne dotika neposredno jekla zibelke. Namesto tega težo cevi nosi izolacijski blok z visoko gostoto. Ta blok ni izbran samo zaradi svoje toplotne prevodnosti, ampak tudi zaradi svoje tlačne trdnosti pri najnižji delovni temperaturi. Za večino aplikacij do -196°C uporabljamo celično steklo ali PIR visoke gostote. Blok je strojno obdelan tako, da se prilega zunanjemu premeru cevi na eni strani in osnovni plošči čevlja na drugi strani, kar zagotavlja stik s celotno površino in brez točkovne obremenitve.

Stranske stene nosilcev za izolirane cevi Cold Shoe obdajajo izolacijski blok na vseh štirih straneh. To naredi dvoje: prepreči premikanje bloka zaradi bočnega premika cevi in ​​zaščiti izolacijo pred mehanskimi poškodbami. Jeklena osnovna plošča pod blokom je edina obremenitvena pot do konstrukcije, in ker je blok neprekinjena trdna plast, ni neposredne prevodne poti kovina-cev — hladni most je prekinjen.

Zadrževanje vlage na dolge razdalje

Na hladni cevi vsaka reža v parni zapornici postane točka kondenzacije. Voda se kopiči, zmrzuje in širi ter sčasoma uniči izolacijo od znotraj. Naš dizajn hladnega čevlja to obravnava na tri načine:

Sam izolacijski blok je zaprtocelični in nudi zelo nizko prepustnost vodne pare, tudi če je zunanji plašč poškodovan.

Zagotavljamo neprekinjen kovinski profil plašča okoli telesa čevlja. Parno zaporo, ki je nameščena na mestu izolacije cevi, je mogoče zapreti neposredno na ta plašč z lepilom ali trakom, kar ustvari neprekinjen ovoj.

Za zunanjo namestitev ali prostore za izpiranje nanesemo plast fleksibilne tesnilne mase med stransko steno čevlja in izolacijski plašč cevi na vmesniku, s čimer dodamo sekundarno pregrado za vlago.

Materiali, ki ostanejo trdni pri nizkih temperaturah

Konstrukcijski jekleni deli hladnega čevlja ne smejo postati krhki, ko so hladni. Standardno strukturno ogljikovo jeklo izgubi zarezno žilavost precej nad lediščem. Za trupe hladnih čevljev in osnovne plošče uporabljamo:

Nizkotemperaturno ogljikovo jeklo (ASTM A350 LF2 ali enakovredno) za uporabo do -46 °C.

Avstenitno nerjavno jeklo (304L, 316L) za kriogene aplikacije do -196 °C, kjer bi bilo ogljikovo jeklo krhko.

Vsa nosilna jekla so opremljena s Charpyjevimi udarnimi vrednostmi pri najnižji konstrukcijski temperaturi v certifikatu EN 10204 tipa 3.1. Vijak je A320 L7 ali nerjaveče, izbrano tako, da ustreza materialu ohišja.

Sprejemanje hladnega krčenja

Hladna cev se skrči. 20-metrska cev iz nerjavečega jekla pri hlajenju od okolja do -162 °C se skrči za več kot 30 milimetrov. Če je hladni čevelj togo pritrjen na konstrukcijo, se to gibanje prenese v steno cevi kot osna napetost. To rešimo tako, da v podnožje hladnega čevlja vgradimo drsno ploščo z nizkim trenjem. Polirana pločevina iz nerjavečega jekla je pritrjena na spodnjo stran izolacijskega bloka ali na vrh osnovne plošče, na nasprotno površino pa je pritrjena PTFE ali z grafitom impregnirana blazinica. Čevelj lahko nato drsi s cevjo, medtem ko ohranja toplotno prekinitev. Drsna površina je dimenzionirana tako, da omogoča celoten razpon potovanja od hladnega do okolja z varnostno rezervo.

Kaj je priloženo vašemu naročilu

Vsak nosilec za cevi, izoliran s hladnim čevljem, ki ga pošiljamo, je podprt s paketom dokumentacije, ki izpolnjuje inšpekcijske zahteve EPC:

EN 10204 tip 3.1 za vse jeklene dele, s poročili o preskusih udarca pri nizkih temperaturah.

Podatkovni listi izolacijskih blokov prikazujejo toplotno prevodnost in tlačno trdnost pri projektirani nizki temperaturi.

Poročila o dimenzijah, ki potrjujejo debelino bloka, odmik čevlja (če obstaja) in dimenzije osnovne plošče.

Potrdila o preskusu koeficienta trenja drsne plošče, če je primerno.

Aplikacije

Nosilci cevi za LNG in NGL v terminalih in obratih za utekočinjenje

Cevi za shranjevanje in prenos etilena, propilena in tekočega amoniaka

Stojala za cevi za ohlajeno vodo in slanico v daljinskih hladilnih in podatkovnih centrih

Hladilne linije v živilsko predelovalnih in hladilnih obratih

Kriogene cevne galerije v enotah za ločevanje zraka

Zakaj Tianshun za hladne čevlje?

Hladni čevelj je majhen sestavni del s prevelikim udarcem. Če ne uspe, je ogrožen celoten izolacijski sistem in nastali led lahko preobremeni cevne police. Naši inženirji ne izberejo standardnega bloka in upajo, da ustreza - navzkrižno preverijo vašo velikost cevi, specifikacijo izolacije, konstrukcijsko temperaturo in strukturne obremenitve, nato pa konfigurirajo čevelj, ki brezkompromisno ohranja izolacijski ovoj. Več kot 70 % naših strank odda ponovna naročila, ker vedo, da bodo hladni čevlji, ki jih prejmejo, delovali točno tako, kot je bilo izračunano od prvega ohlajanja do zadnjega.

pogosta vprašanja

V: Kakšna je najnižja temperatura, ki jo lahko prenesejo vaši hladni čevlji?

O: Do -196 °C za LNG in tekoči dušik. Za tekoči helij uporabljamo specializirane materiale — kontaktirajte našo ekipo.

V: Ali lahko ustrezate našim obstoječim specifikacijam izolacije in podrobnostim parne zapore?

O: Da. Izolacijski blok obdelamo glede na OD vaše cevi in ​​debelino izolacije, vmesnik za tesnjenje plašča pa lahko konfiguriramo glede na vaš tip obloge.

V: Ali moram namestiti ločeno drsno ploščo ali je vgrajena v čevelj?

O: Drsno ploščo lahko integriramo med izdelavo. Dobite en sam sklop, ki obvlada tako toplotno prekinitev kot osno gibanje.

V: Kako preprečite nastajanje ledu na kovinskih delih čevlja?

O: Površine hladnega jekla so izolirane od okoliškega zraka z izolacijo in oblogo, ki je nameščena na mestu, in neprekinjeno poteka čez telo čevlja. Nudimo tesnilne profile; delovna ekipa zatesni robove.
