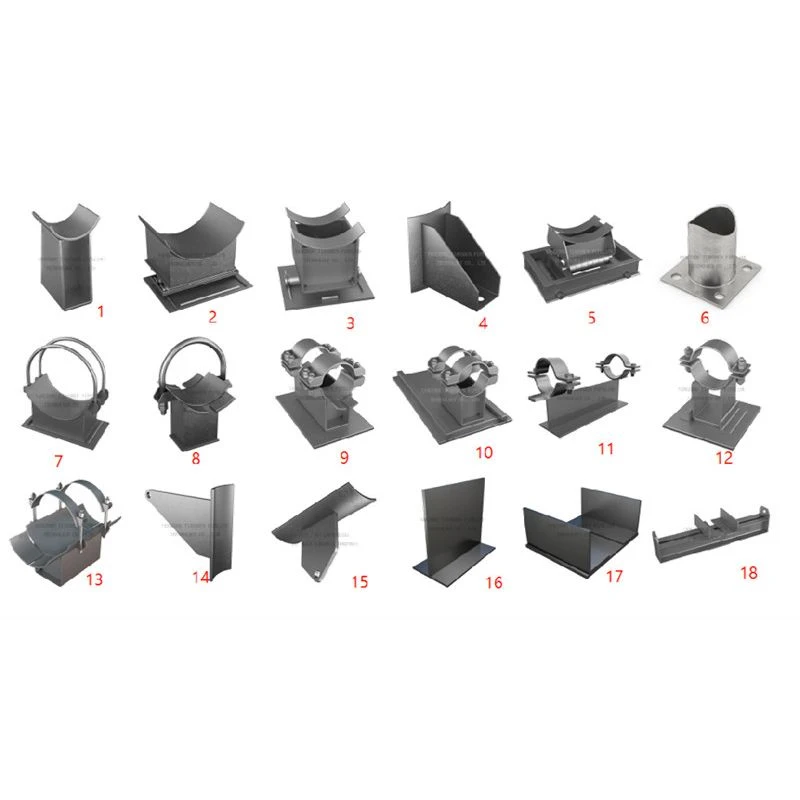

Nosilec čevlja za izolirano cev

Na izolirani cevi lahko standardni cevni čevelj povzroči več težav, kot jih reši. Če pot obremenitve čevlja prereže izolacijo, se izolacija sčasoma zdrobi. Ta zdrobljen del prepušča toploto noter ali ven, tvori kondenz na hladnih površinah in postane izhodišče za korozijo pod izolacijo. Popravek ni zapleten - pravilno oblikovana podpora za čevelj za izolirano cev ločuje funkcijo obremenitve od toplotne funkcije - vendar je potrebna skrbna zasnova, da dobite prave podrobnosti.

V podjetju Yangzhou Tianshun od leta 2012 načrtujemo in izdelujemo izolirane cevne čevlje za projekte na petih celinah. Dobavljamo jih za omrežja daljinskega hlajenja, kjer je pomemben vsak vat pridobljene toplote, za parne vode, kjer bi goli kovinski čevelj tratil energijo in povzročil nevarnost opeklin, in za objekte LNG, kjer lahko hladna točka na nosilcu povzroči nabiranje ledu in strukturne poškodbe. V vsakem primeru je zahteva enaka: zanesljivo prenašajte težo cevi, hkrati pa ohranite neprekinjeno izolacijo in zatesnite parno zaporo.

Kako izolirani cevni čevelj dejansko deluje

Osnovna zamisel je preprosta - togi, nosilni izolacijski blok se nahaja med cevjo in kovinskim nosilcem. Cev se naslanja na izolacijo, izolacija sedi v čevlju, kovinski čevelj pa prenaša obremenitev na konstrukcijo. Toda za to, da ta blok preživi leta premikanja cevi in ​​toplotnega cikla brez pokanja, premikanja ali izgube svoje izolacijske lastnosti, je potrebno naslednje:

Material bloka je izbran za temperaturno območje. Za ohlajeno vodo in hladne storitve do približno -50 °C običajno uporabljamo poliizocianurat visoke gostote (PIR) ali celičasto steklo. Za napeljave za paro in vroče olje do 400 °C in več uporabljamo materiale na osnovi kalcijevega silikata ali perlita. Ključna lastnost je tlačna trdnost pri načrtovani temperaturi - tisto, kar zdrži pri sobni temperaturi, se lahko zmehča pri 200 °C.

Izolacijski blok je popolnoma inkapsuliran. Kovinski zadrževalni obroč ali privarjena stranska stena čevlja obdaja blok z vseh strani in preprečuje, da bi odšel ven zaradi bočnega premika cevi ali vibracij. Blok je nameščen na jekleni osnovni plošči z neprekinjenim zvarom, tako da ni neposredne poti kovine do cevi, po kateri bi toplota obšla izolacijo.

Pot parne zapore je zasnovana neprekinjeno. Na hladnih ceveh je vdor vlage sovražnik. Zagotavljamo, da zasnova čevlja omogoča, da parna zapora, ki je nameščena na cevni izolaciji, neprekinjeno tesni na izolacijski blok čevlja ali njegov kovinski plašč, brez rež, ki bi prepuščale vlažnemu zraku dostop do hladne površine.

Prilagodljivost oblikovanja, ki se ujema z dejanskimi pogoji na spletnem mestu

Izoliranih cevnih čevljev ne obravnavamo kot gotovih izdelkov, ker nobena izolacijska specifikacija ni povsem enaka. Vsak čevelj izdelamo tako, da ustreza:

Vaš premer cevi in ​​debelina izolacije (ne glede na to, ali gre za 25 mm penjenega stekla ali 150 mm mineralne volne).

Vrsta izolacijskega sistema, ki se uporablja na terenu — sekundarno izolacijo lahko vnaprej izrežemo, da se prilega ohišju čevlja, in zagotovimo profil obloge, ki poenostavi končno obdelavo na mestu.

Pogoji gibanja cevi. Če je cev drsna, lahko na podnožje čevlja integriramo drsno ploščo, impregnirano s PTFE ali grafitom, pri čemer je površina z nizkim trenjem vezana na nosilno ploščo iz nerjavečega jekla, ki ščiti izolacijski blok pred strižnimi silami.

Posebne zahteve, kot so ognjevarna izolacija, premazi proti obrabi na kovinskih delih ali drenažne luknje za preprečevanje zbiranja vode pri zunanjih instalacijah.

Kaj dobite z vsako pošiljko

Naročilo za izolirane cevi Tianshun vključuje vso dokumentacijo, ki jo bo zahteval vaš inšpektor:

Certifikati EN 10204 tipa 3.1 za jeklene komponente.

Podatkovni listi izolacijskih materialov z vrednostmi tlačne trdnosti in toplotne prevodnosti pri projektirani temperaturi.

Poročila o pregledu dimenzij, ki potrjujejo debelino bloka, višino čevlja in dimenzije osnovne plošče.

Potrdila o preizkusu obremenitve, če to zahteva specifikacija projekta.

Aplikacije

Cevovodi za ohlajeno vodo in slanico v obratih za daljinsko hlajenje in podatkovnih centrih

Parni in kondenzni vodi v industrijskih obratih in elektrarnah

Utekočinjeni zemeljski plin in cevi za kriogeno tekočino, kjer se je treba absolutno izogibati hladnim točkam

Hladilne in hladilne naprave

Vsaka izolirana cev, ki teče po cevnem stojalu, kjer so energetska učinkovitost in dolgoročni stroški vzdrževanja pomembni

Zakaj Tianshun?

Smo specializirani proizvajalec podpore in ne splošni dobavitelj cevnih nastavkov. Ko nam pošljete svoj seznam cevovodov in specifikacijo izolacije, bo naša ekipa inženirjev preverila obremenitev vsakega čevlja, potrdila združljivost izolacijskega materiala in označila vse lokacije, kjer standardne mere čevlja ne bodo ustrezale razpoložljivi strukturi. Ta raven nadzora odkrije težave na risalni deski, ne med namestitvijo. Več kot 70 % našega poslovanja se ponavlja – neposreden rezultat dobave čevljev, ki delujejo natančno po pričakovanjih od prvega hidrotesta do konca življenjske dobe.

pogosta vprašanja

V: Ali lahko natančno uskladite mojo vrsto in debelino izolacije?

O: Da. Brezkompromisno dimenzioniramo čevelj in nosilni blok glede na vaš premer cevi, izolacijski material in določeno debelino.

V: Ali zagotovite izolacijski blok ali ga namestim na mestu?

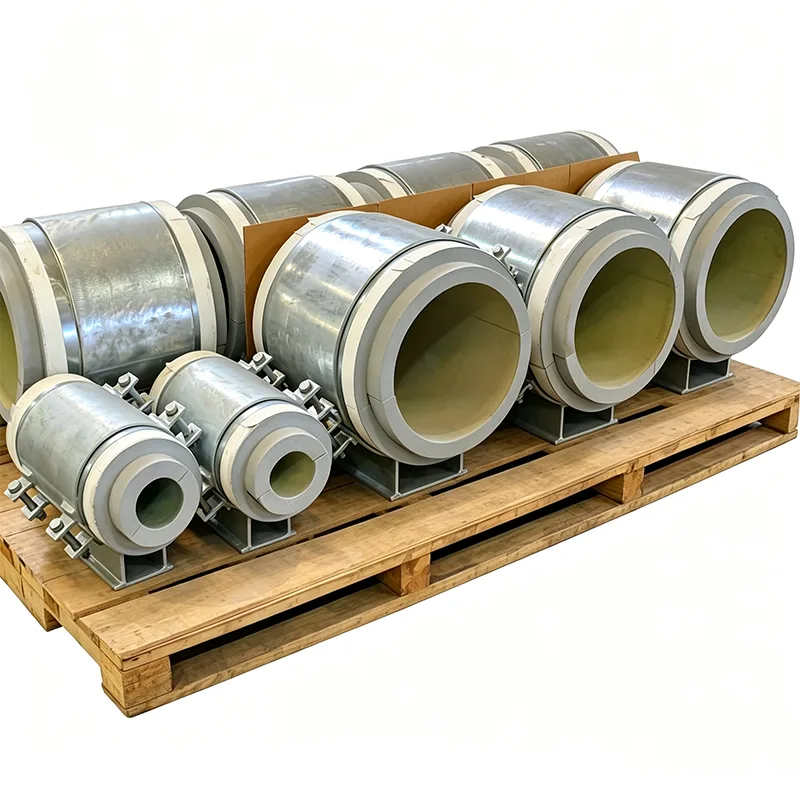

O: Čevelj dobavimo z nosilnim izolacijskim blokom, ki je že zlepljen in zavit v notranjost. Okoliška sekundarna izolacija in obloga se običajno naneseta na mestu, lahko pa tudi vnaprej izdelamo izolacijske komplete.

V: Kako preprečite, da bi toplota potovala skozi kovinsko telo čevlja?

O: Izolacijski blok ustvari toplotno prekinitev med cevjo in kovinsko podlago. Stranska stena čevlja se ne dotika neposredno cevi, zato ni neprekinjene kovinske poti, po kateri bi toplota obšla izolacijo.

V: Kaj, če se moja cev premakne aksialno zaradi toplotnega raztezanja?

O: Na podnožje čevlja lahko dodamo drsno ploščo iz PTFE ali grafita, ki omogoča premikanje cevi, hkrati pa ohranja stabilnost izolacijskega bloka.

V: Katerim standardom ustrezajo ti čevlji?

O: Izdelava jekla sledi MSS SP-58 in MSS SP-69. Izolacijski materiali so dobavljeni v skladu s standardi ASTM ali EN, specifičnimi za projekt, in lahko izpolnimo zahteve za oznako CE v okviru PED, kjer je to primerno.
