Cevovodni sistemi v energetski industriji delujejo v kompleksnih delovnih pogojih, za katere so na splošno značilni visoka temperatura in visok tlak, vnetljivi in eksplozivni mediji ter dolga neprekinjena obdobja delovanja. Odpoved nosilcev cevovoda lahko povzroči pretrganje cevovoda, uhajanje medija in celo večje varnostne nesreče.
Ta slika prikazuje krivuljo zmogljivosti premika obremenitve spremenljive vzmetne podpore/obešala, vključno s ključnimi parametri obremenitve in premika za preverjanje natančnosti nosilnosti in zanesljivosti delovanja izdelka.
Vsaka enota je predmet kalibracije obremenitve in testiranja delovanja pred pošiljanjem. Odstopanje nastavitvene obremenitve je nadzorovano znotraj ±5 %, skladno z mednarodnim standardom ANSI/MSS‑SP‑58‑2018 in NB/T47039‑2013.
Izdelki izpolnjujejo tehnične zahteve za električne, petrokemične in druge industrijske cevne sisteme. V skladu z MSS‑SP‑58‑2018 največja dovoljena spremenljivost obremenitve za spremenljive vzmetne enote ne sme presegati 25 % delovne vroče obremenitve v polnem delovnem hodu.

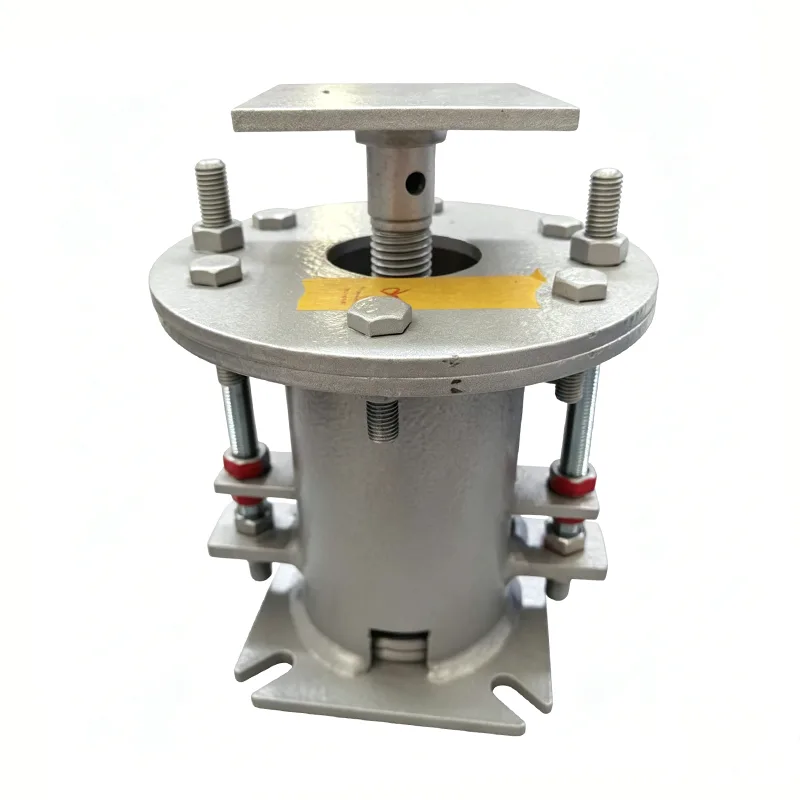

Spremenljiva vzmetna podpora Energy Industry je namenska elastična podporna naprava za cevovode, zasnovana posebej za energetsko industrijo. Ohranja stabilno delovanje v ekstremnih delovnih pogojih in zagotavlja varno in zanesljivo delovanje energetskih objektov.
Spremenljiva vzmetna podpora Energy Industry absorbira toplotni odmik cevovodov, ki ga povzročajo temperaturne spremembe, z elastično deformacijo vzmeti, hkrati pa nosi lastno težo cevovoda in dodatne obremenitve.
Yangzhou Tianshun Pipeline je s 14-letnimi izkušnjami pri servisiranju podpornih sistemov cevovodov v energetski industriji uspešno uporabil svoje izdelke pri več kot 300 energetskih projektih po vsem svetu, vključno s kritično infrastrukturo, kot so termoelektrarne, jedrske elektrarne, terminali za LNG in plinovodi za zemeljski plin na velike razdalje.
| Tabela specifikacij spremenljivega vzmetnega obešalnika | Primer |
| Vrsta/konfiguracija obešalnika | Vrsta A, B, C, D, E, F, G |
| Velikost vzmeti / št. | št. 0 - št. 22 |
| Potovalni razpon | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Delovna obremenitev | 0,2 kN - 400 kN |
| Nameščena obremenitev (hladna obremenitev) | kN / kgf |
| Delovna obremenitev (vroča obremenitev) | kN / kgf |
| Smer gibanja | Navzgor / navzdol |
| Variabilnost (%) | ≤ 25 % (standardno) |
| Površinska obdelava | Vroče pocinkano/barvano |
| Material ohišja | Ogljikovo jeklo (Q235/Q355) |
▶ Visoko zanesljiva zasnova: Vse kritične komponente imajo redundantno zasnovo z varnostnim faktorjem, ki ni manjši od 1,6-krat.
▶ Široka temperaturna prilagodljivost: normalno deluje v ekstremnih temperaturnih okoljih od -196 ℃ do +600 ℃.
▶ Izjemna odpornost proti utrujenosti: vzmeti so prestale 150.000 ciklov utrujenosti, da izpolnjujejo zahteve dolgoročnega neprekinjenega delovanja energetskih objektov.
▶ Visoka natančnost obremenitve: predmet treh kalibracij obremenitve pred odpremo, z nadzorom napake znotraj ±5 %.
▶ Struktura proti zrahljanju in proti potresu: ima dvojno zasnovo proti zrahljanju, ki lahko prenese potrese z magnitudo 8 in vibracije opreme.
▶ Spletna nastavljivost: Opremljen z namenskim mehanizmom za nastavitev za fino nastavitev obremenitve brez zaustavitve.
|
Primerjalni element |
Splošna podpora spremenljive vzmeti |
Podpora spremenljive vzmeti energetske industrije |
|
Varnostni faktor konstrukcije |
1,2-1,4-krat |
≥1,6-krat |
|
Območje delovne temperature |
-40 ℃ ~ +450 ℃ |
-196 ℃ ~ +600 ℃ |
|
Življenje utrujenosti |
50.000-100.000 ciklov |
≥150.000 ciklov |
|
Zasnova proti zrahljanju |
Enojna matica proti odvijanju |
Dvojno proti zrahljanju + zaklepne podložke |
|
Inšpekcijski standard |
Pregled vzorčenja |
100 % popoln pregled + neobvezen pregled tretje osebe |
|
Veljavni delovni pogoji |
Splošna industrijska okolja |
Ekstremne razmere v energetiki |
Spremenljiva vzmetna podpora Energy Industry se pogosto uporablja v cevovodnih sistemih različnih energetskih objektov:
▶ Glavni parovodi, napajalni vodi in dimovodni/zračni kanali v termoelektrarnah
▶ Konvencionalni otočni in jedrski otočni pomožni cevovodni sistemi v jedrskih elektrarnah
▶ Kriogeni cevovodi v LNG terminalih in uplinjevalnih postajah
▶ Postaje in ventilske komore daljinskih plinovodov
▶ Cevi za hidravlično in mazalno olje v vetrnih elektrarnah
▶ Oljnovodi za prenos toplote v sončnih termoelektrarnah
Vzpostavili smo strog poseben postopek nadzora kakovosti za energetske izdelke, da zagotovimo, da vsaka podpora spremenljive vzmeti Energy Industry izpolnjuje najvišje industrijske standarde:
▶ Vhodni pregled surovin: Vsako serijo jekla spremlja originalni certifikat o materialu in je podvržen spektralni analizi in testiranju mehanskih lastnosti.
▶ Nadzor izdelave vzmeti: Proizvedeno s CNC stroji za navijanje vzmeti, vsaka vzmet je podvržena trem testom polnega stiskanja.
▶ Kontrola kakovosti varjenja: Vse varilne postopke izvajajo certificirani varilci in so podvrženi 100-odstotnemu nedestruktivnemu testiranju (NDT).
▶ Testiranje delovanja končnega izdelka: Vsaka enota je podvržena testiranju obremenitve s polnim gibom in kalibraciji premika.
▶ Končni pregled pred odpremo: Izdani so popolni dokumenti o potrdilu o kakovosti, vključno s poročili o materialih, poročili o preskusih in potrdili o skladnosti.
Naš sistem vodenja kakovosti je certificiran po ISO 9001:2015, vsi izdelki pa so v skladu z mednarodnimi standardi, vključno s CE, API in ASME.
▶ Brezplačna analiza napetosti v cevovodu in izračun izbire nosilca/obešala
▶ Storitve projektiranja po meri za specifične energetske projekte
▶ Smernice za namestitev in zagon na kraju samem
▶ Redni pregledi in vzdrževanje
▶ Nujna dobava rezervnih delov s 24-urnim odzivom strank
Za podrobnejše informacije o spremenljivi vzmetni podpori Energy Industry ali tehnični izbiri za vaš projekt se obrnite na našo strokovno prodajno ekipo.
