Zadržana opornica z upogibom

Upogibna opornica ali BRB je strukturna varovalka za zgradbe. Prevzema aksialno silo potresa in jo razprši s stabilnim popuščanjem jeklenega jedra, ki ga zunanje ohišje preprečuje upogibanje. Ker se opornica obnaša skoraj enako pri napetosti in stiskanju, lahko inženirji predvidijo, kako se bo obnesla in kje bo nastala poškodba.

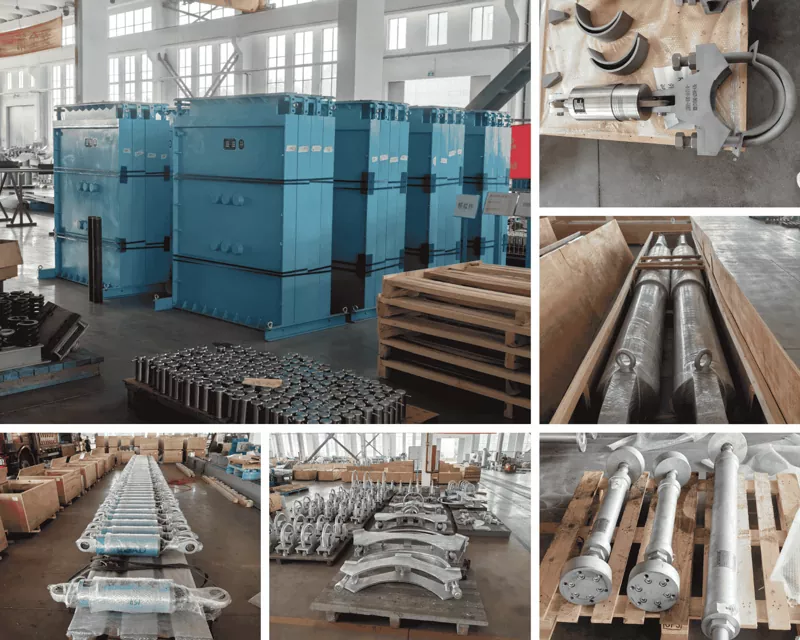

Yangzhou Tianshun proizvaja te naramnice za nove jeklene okvirje in seizmične naknadne vgradnje. Naša vključenost v tehnologijo dušenja sega že več kot dvajset let, naramnice pa so izdelane po sistemu s certifikatom ISO 9001:2015 v namenskem proizvodnem obratu v Jiangsuju na Kitajskem.

Kako tri komponente delujejo skupaj

Jekleno jedro

Vsa aksialna obremenitev gre skozi jedro. Srednji del je dimenzioniran tako, da popusti med projektiranim potresom, medtem ko imajo končne cone večji presek, ki ostane elastičen. To prisili neelastično deformacijo v znano območje, kar daje gradbenemu inženirju visoko stopnjo zaupanja v način okvare. Razredi jedra jekla so običajno LY100, LY160 ali LY225, izbrani tako, da ustrezajo zahtevani zmogljivosti izkoristka.

Razdelitvena plast

Med jeklenim jedrom in zunanjim ohišjem je material, ki odpravlja vez in trenje. Ta plast zagotavlja, da ohišje ne prenaša osne obremenitve in omogoča, da se jedro prosto širi in krči. Brez tega bi ohišje prevzelo silo in ogrozilo simetrično histerezično vedenje opornice.

Ohišje

Najpogosteje gre za jekleno cev, napolnjeno z betonom, ohišje pa zagotavlja samo bočno zadrževanje. Njegova upogibna togost preprečuje, da bi se vitko jedro upognilo pod stiskanjem, kar omogoča, da naramnica doseže polno elastičnost v obe smeri brez zmanjšanja trdnosti.

Praktične prednosti pred običajnimi naramnicami

Okvirji z oporniki z omejenim upogibanjem ali BRBF imajo več praktičnih prednosti v primerjavi s posebnimi okvirji s koncentričnimi okvirji (SCBF). Ker lahko BRB razprši energijo skozi stabilne, ponovljive cikle, gradbeni predpisi pogosto dodeljujejo višji faktor obnašanja - R=8 v mnogih določbah. Posledično zmanjšanje potresnih načrtovanih obremenitev se lahko prevede v manjše stebre in nosilce, lažje povezave in zmanjšane zahteve glede temeljev.

Na lokaciji se BRB običajno hitreje postavijo. Povezave so navadno enostavnejše in naramnica prispe kot ena sestavljena enota in ne kot več kosov, ki jih je treba sešiti skupaj v zraku.

Po močnem potresu se poškodbe koncentrirajo v zamenljivem jedru. Pregled in zamenjava naramnice je definiran postopek, ki je veliko enostavnejši od popravila običajne naramnice. Zaradi te zamenljivosti so BRB-ji privlačni tudi za naknadno opremljanje starejših stavb, kjer je mogoče nosilce priviti v obstoječe okvirje, da se poveča potresna učinkovitost brez popolne obnove.

Neodvisne študije so opazile prihranke do 5 USD na kvadratni čevelj, ko BRBF nadomestijo druge potresne sisteme, ki jih poganja skupni učinek lažje strukture, hitrejše postavitve in enostavnejših povezav.

Tehnični obseg

Vsaka opornica je dimenzionirana glede na sile in omejitve zanašanja, specifične za projekt. Naša inženirska skupina sodeluje z uradnim gradbenim inženirjem, da dokončno določi območje jedra, togost in geometrijo povezave.

Testiranje in dokumentacija

Preden BRB zapusti tovarno, gre skozi ciklični sprejemni test pri postopoma naraščajočih premikih. Preverimo največje sile pri nategu in stiskanju, potrdimo, da so histerezne zanke stabilne in preverimo, ali kumulativna neelastična deformacija izpolnjuje zahteve projekta. Celotno poročilo o preskusu je del dokumentacijskega paketa, ki je priložen nosilcu.

Sledljivost materiala zajema vsako jekleno ploščo nazaj do njenega toplotnega števila. Standardno so vključeni zapisi o materialu ohišja in poročila o pregledih zvarov. Ko projekt zahteva testiranje kvalifikacije prototipa v neodvisnem laboratoriju, upravljamo tudi ta proces.

Kjer so nameščeni BRB-ji

Visoke zgradbe – jekleni in kompozitni stolpi v potresnih območjih, kjer sta pomembna tako nadzor odnašanja kot arhitekturna prilagodljivost.

Letališča in prometna vozlišča – strukture z dolgim ​​razponom, ki potrebujejo disipacijo energije brez težkih opornih elementov, ki zamašijo odprte prostore.

Šole in bolnišnice – objekti, za katere se pričakuje, da bodo delovali po potresu, pri čemer je zamenjava opornikov načrtovana kot enostavna vzdrževalna operacija.

Kongresni centri in razstavne dvorane – veliki prostori brez stebrov, kjer je opornike mogoče razporediti v različne konfiguracije, da ustrezajo arhitekturi.

Industrijske stavbe – težka oprema dviguje potresno maso; BRB zagotavljajo stranski upor, ne da bi zavzeli odvečno površino.

Projekti rekonstrukcije – obstoječe betonske ali jeklene okvirje je mogoče nadgraditi z dodajanjem zunanjih BRB-jev, medtem ko stavba še vedno delno deluje.

Pogosta vprašanja

Kako se BRB razlikuje od standardne jeklene opornice?

Standardna naramnica se pri stiskanju upogne in izgubi trdnost, kar povzroči asimetričen odziv. BRB popusti v obe smeri brez upogibanja, zato je disipacija energije na cikel stabilna in predvidljiva.

Ali se BRB lahko uporabljajo v betonskih konstrukcijah?

ja Najpogostejši so v jeklenih okvirjih, vendar jih je mogoče povezati z betonskimi zgradbami za novo hibridno gradnjo ali potresno obnovo. Končne podrobnosti so izdelane od primera do primera.

Kaj se zgodi z opornico po močnem potresu?

Jedro lahko kaže trajni raztezek, ohišje pa ostane nedotaknjeno. Poškodovano opornico odvijemo in zamenjamo. Postopek je običajno opisan v inšpekcijskem načrtu projekta po potresu in ukrepanju.

Ali dobavljate samo oporo ali tudi priključke?

Dobavljamo celoten sklop opornikov — jedro, ohišje, končne cone in priključne plošče. Vmesnik z okvirjem je usklajen s projektantom.

Katera dokumentacija je priložena vsakemu naročilu?

Certifikati rezanja, zapisi o materialu za ohišje, certifikati o prevleki ali požarni odpornosti, kjer so potrebni, poročila o varjenju in poročilo o tovarniškem sprejemnem preskusu za vsako oporo. Za projekte AISC 341 ali EN 15129 nudimo popoln paket skladnosti.

Kakšne dobavne roke naj pričakujemo?

Dobavni roki so odvisni od količine in zahtevnosti končnih povezav. Kot vodilo, standardna proizvodnja traja od osem do dvanajst tednov od odobritve risbe. Obveščamo vas o napredku pri vsakem ključnem mejniku.

Delo s Tianshun

Pošljite nam načrtovalne sile, omejitve premika zgodbe in želeno vrsto povezave. Inženir, ne le koordinator prodaje, bo pregledal vnos in odgovoril s predhodno konfiguracijo oklepaja in načrtom testiranja v enem delovnem dnevu.

Osnovni materiali po meri, posebna protipožarna zaščita in kvalifikacijski programi, specifični za projekt, so del naše vsakdanje ponudbe in ne izjeme. Po dostavi ostanemo na voljo za podporo pri namestitvi in ​​vodenje inšpekcije po potresu.

Naramnice z omejenim upogibanjem, ki ščitijo strukturo z nadzorovanim popuščanjem in jih je enostavno pregledati in zamenjati, ko se tresenje ustavi.
