Uglašen masni blažilnik

Uglašen masni blažilnik, pogosto imenovan TMD ali harmonični absorber, je sekundarni sistem masa-vzmet-blažilnik, pritrjen na strukturo na točki visoke amplitude vibracij. Njegova naloga je preprečiti resonančno gibanje. Ko veter, promet pešcev ali stroji vzbudijo eno od naravnih frekvenc konstrukcije, TMD niha v nasprotju, pri čemer odvzame mehansko energijo stran od primarne strukture in jo razprši kot toploto. Rezultat je opazno zmanjšanje nihanja, pospeška in premika, kar izboljša udobje potnikov, zaščiti nekonstrukcijske elemente in podaljša življenjsko dobo zaradi utrujenosti.

Yangzhou Tianshun dobavlja uglašene masne blažilnike za zgradbe, mostove, industrijske dimnike in vitke arhitekturne elemente. Načrtovanje in izdelava je podprta z več kot dvema desetletjema izkušenj s tehnologijo dušenja, ki se izvajajo v okviru sistema vodenja kakovosti, ki izpolnjuje zahteve ISO 9001.

Kako so tri komponente prilagojene strukturi

TMD deluje, ker so trije parametri — masa, togost in dušenje — prilagojeni tako, da se ujemajo z dinamičnimi značilnostmi strukture gostitelja.

Masa je določena kot del modalne mase ciljnega načina vibracij. Tipična masna razmerja se gibljejo od 0,5 % do 5 % modalne mase, odvisno od razpoložljivega prostora, zahtevane zmogljivosti in strukturnih omejitev. Večja masa na splošno zagotavlja večje zmanjšanje vibracij, vendar povzroča tudi dodatno gravitacijsko obremenitev na tla ali okvir.

Togost, ki jo običajno zagotavljajo vijačne ali listnate vzmeti, je izbrana tako, da naravna frekvenca TMD skoraj sovpada s problematično strukturno frekvenco. Včasih je uveden majhen namerni odmik, da se razširi efektivna pasovna širina. Ko struktura začne resonirati, masa TMD oscilira pri skoraj enaki frekvenci, vendar izven faze, kar ustvarja vztrajnostno silo, ki potiska nazaj proti gibanju strukture.

Dušilni element - pogosto viskozni blažilnik ali blažilnik vrtinčnih tokov - nadzoruje amplitudo lastnega nihanja TMD in določa, koliko energije je mogoče odstraniti na cikel. Premajhno dušenje daje oster, a ozek odziv; preveč zaklene maso in izniči korist. Optimalno razmerje dušenja se izračuna na podlagi masnega razmerja in želene zmogljivosti v frekvenčnem območju, ki nas zanima.

Ko so ti trije parametri pravilno nastavljeni, TMD deluje brez zunanjega napajanja, ventilov ali krmilnih signalov. Samodejno se odzove vsakič, ko struktura vstopi v resonanco, in ostane v stanju mirovanja v nekritičnih pogojih.

Pristop oblikovanja in izdelave

Vsak TMD, ki ga dostavimo, je sestav, specifičen za projekt. Začnemo z modalno analizo konstrukcije – lastnimi frekvencami, modalnimi oblikami in modalnimi masami – ki jo običajno zagotovi statični inženir. Iz teh podatkov izberemo maso, izračunamo zahtevano togost vzmeti in definiramo karakteristike dušenja, ki bodo zagotovile določeno zmanjšanje pospeška ali premika.

Masno telo je običajno izdelano iz jeklenih plošč, privitih ali zvarjenih v kompakten blok. Vzmeti se naročijo pri specializiranih proizvajalcih glede na natančno zahtevano hitrost in vzdržljivost. Dušenje je mogoče doseči s tekočimi viskoznimi elementi, viskoelastičnimi blazinicami ali magnetnimi sistemi vrtinčnih tokov, odvisno od giba, življenjske dobe in preferenc vzdrževanja. Vse komponente so sestavljene in poravnane v togi podporni okvir, ki je nato pritrjen na konstrukcijo.

Za nosilne dele je ohranjena sledljivost materiala, v paketu dokumentacije pa so priloženi vzmetni certifikati. Pred odpremo preverimo lastno frekvenco in razmerje dušenja sestavljenega TMD na preskusni napravi. Poročilo, ki potrjuje, da naprava izpolnjuje zastavljene cilje, je dostavljeno skupaj z izdelkom.

Tehnični obseg

Za zelo nizkofrekvenčne aplikacije, kot so visoki dimniki ali opazovalni stolpi, je mogoče dobaviti TMD z nihalom, kjer sila za ponovno vzpostavitev gravitacije zagotavlja potrebno togost.

Kjer nastavljeni masni blažilniki naredijo merljivo razliko

Mostovi in ​​stebri

Brvi z velikimi razponi in cestni mostovi so dovzetni za bočno nihanje, ki ga povzročajo pešci, in vibracije, ki jih povzroča veter. TMD, nameščen pod palubo ali znotraj stebra, zmanjša pospešek na ravni, ki so udobne, in preprečuje utrujenost v kablih in spojih.

Visoke vitke strukture

Dimniki, televizijski stolpi in opazovalni stolpi se soočajo z vrtinčenjem in tresljaji bočnega vetra, ki jih povzročajo sunki. TMD na vrhu ali blizu protivozlišča kritičnega načina zmanjša amplitudo in zaščiti strukturno lupino.

Strukture za pešce

Stopnišča, balkoni avditorijev in brvi, ki jih navdušuje hoja, tek ali ritmično gibanje množice, je mogoče razglasiti s TMD. Masa, vzmeti in blažilnik so pogosto skriti pod prehodom ali znotraj spuščenega stropa.

Industrijske zgradbe in ploščadi opreme

Ventilatorji, kompresorji, centrifuge in drugi vrteči se stroji ustvarjajo enakomerne vibracije pri znanih frekvencah. Nastavitev blažilnika na delovno hitrost opreme ali resonančno frekvenco tal prepreči širjenje vibracij na sosednja območja in zmanjša vzdrževanje cevnih povezav in električnih omaric.

Gradnja etaž z velikimi odprtimi razponi

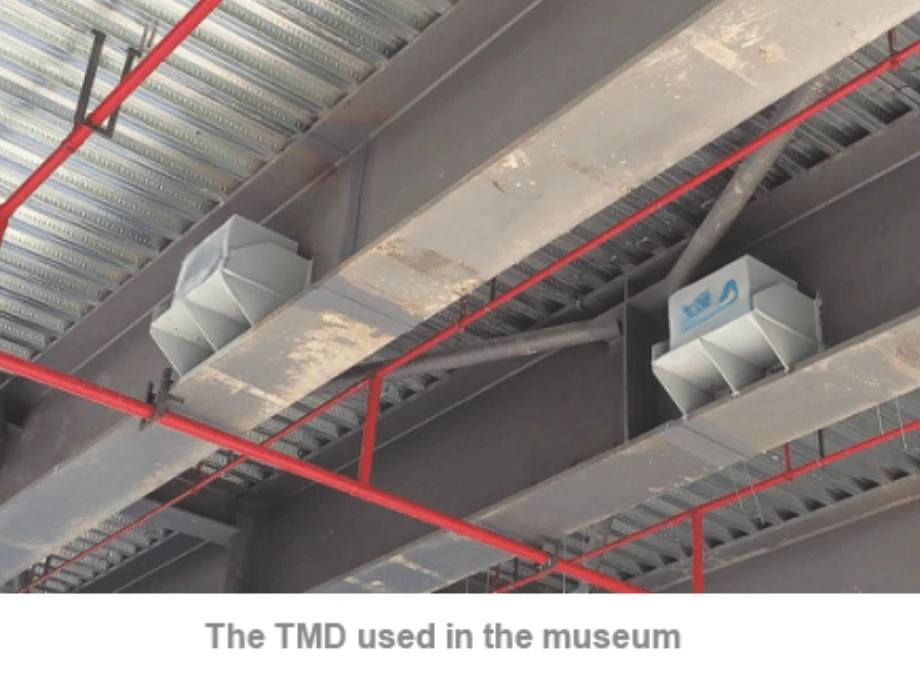

Pisarniška tla, telovadnice in koncertne dvorane z nizko naravno frekvenco se lahko počutijo poskočne, ko se množice premikajo v ritmu. TMD, nameščen v stropni praznini ali pod dvignjenim podom, ublaži gibanje brez spreminjanja arhitekturne postavitve.

Pogosta vprašanja

Kako določite pravo velikost in uglasitev za TMD?

Statik zagotavlja rezultate modalne analize: lastne frekvence, modalne oblike in modalne mase. Nato izračunamo maso, togost in dušenje z uporabo uveljavljenih formul za uravnavanje. Če je za preverjanje vgrajenih frekvenc potrebna kampanja meritev na terenu, lahko podpremo ta proces in natančno nastavimo TMD pred končnim zagonom.

Ali lahko TMD deluje za več načinov vibriranja?

Posamezen TMD je uglašen na določeno frekvenco. Če potrebujete nadzor več načinov, je mogoče namestiti več TMD-jev, od katerih vsak cilja na drugo frekvenco. Druga možnost je, da porazdeljen niz manjših TMD pokriva širši frekvenčni pas.

Ali TMD potrebuje vzdrževanje?

Mehanske komponente, kot so vzmeti in ležaji, je treba redno vizualno pregledovati, lastno frekvenco pa je mogoče občasno preveriti s prenosnimi merilniki pospeška. Dušilni elementi, zlasti če gre za zaprte tekočinske dušilce, običajno ne potrebujejo vzdrževanja v svoji projektirani življenjski dobi. Ob vsaki dostavi zagotovimo urnik pregledov.

Ali bo dodajanje TMD vplivalo na statično obremenitev stavbe?

Da, TMD doda koncentrirano lastno obremenitev, ki je enaka njegovi masi. Statik mora to upoštevati pri načrtovanju tal ali okvirja. Zagotavljamo natančno težo, odtis in podrobnosti o pritrditvi zgodaj v procesu oblikovanja, tako da je po potrebi mogoče vključiti lokalno ojačitev.

Kakšen je tipičen čas dostave za TMD po meri?

Pretočni časi so odvisni od velikosti mase in tipa lopute. Kot referenco je mogoče standardni TMD v razponu od 500 kg do 5000 kg izdelati in preizkusiti v desetih do štirinajstih tednih. Večje enote ali tiste, ki zahtevajo obsežno preverjanje usposobljenosti, lahko trajajo dlje, kar potrdimo v fazi ponudbe.

Delo s Tianshun

Pošljite nam svoje modalne podatke ali opis težave z vibracijami in aplikacijski inženir se bo v enem delovnem dnevu odzval s predhodno konfiguracijo TMD in oceno delovanja. S projektno skupino sodelujemo pri dokončanju geometrije mase, razporeditve vzmeti in vrste dušenja, tako da blažilnik ustreza razpoložljivemu prostoru in ustreza specifikaciji zmogljivosti. Dodelave po meri, ohišja, odporna na vremenske vplive, in instrumenti za daljinsko spremljanje so del naše standardne ponudbe.

O naših proizvodnih mejnikih se javno poroča in nudimo končno poročilo o preskusu, ki potrjuje vgrajene nastavitvene parametre. Po dobavi ostanemo na voljo za podporo pri zagonu in svetovanje pri dolgoročnem vzdrževanju.

Uglašeni blažilniki mase, ki se premikajo proti gibanju, umirjajo strukturo, ne da bi potrebovali en sam vat zunanje energije.
