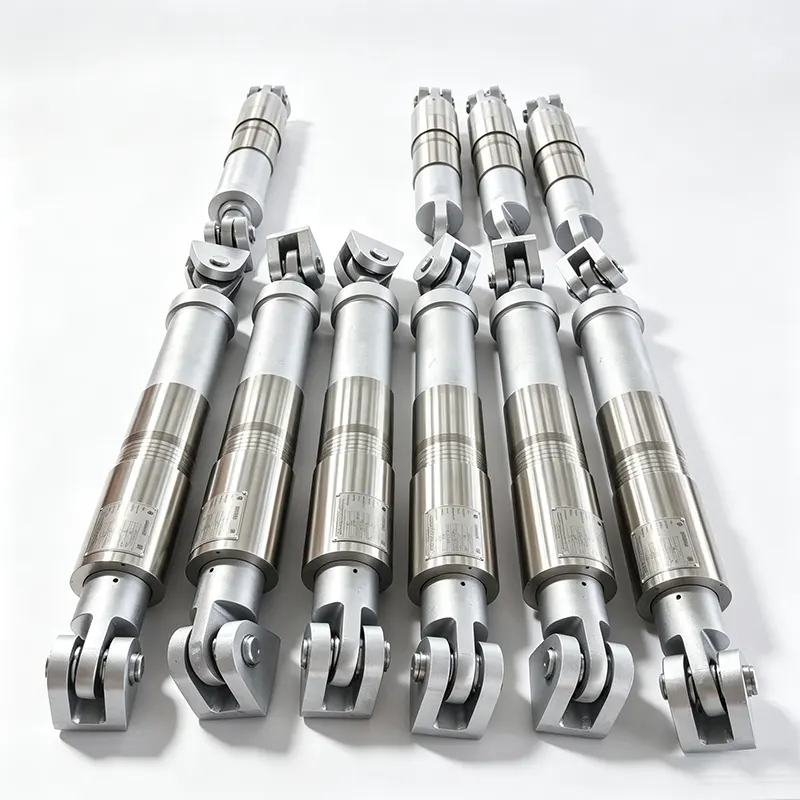

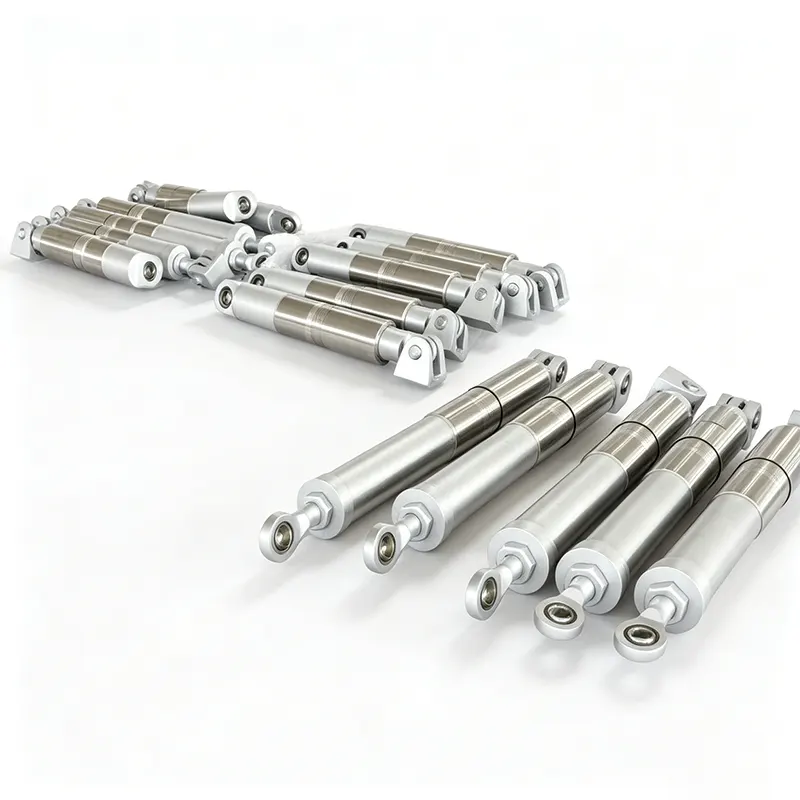

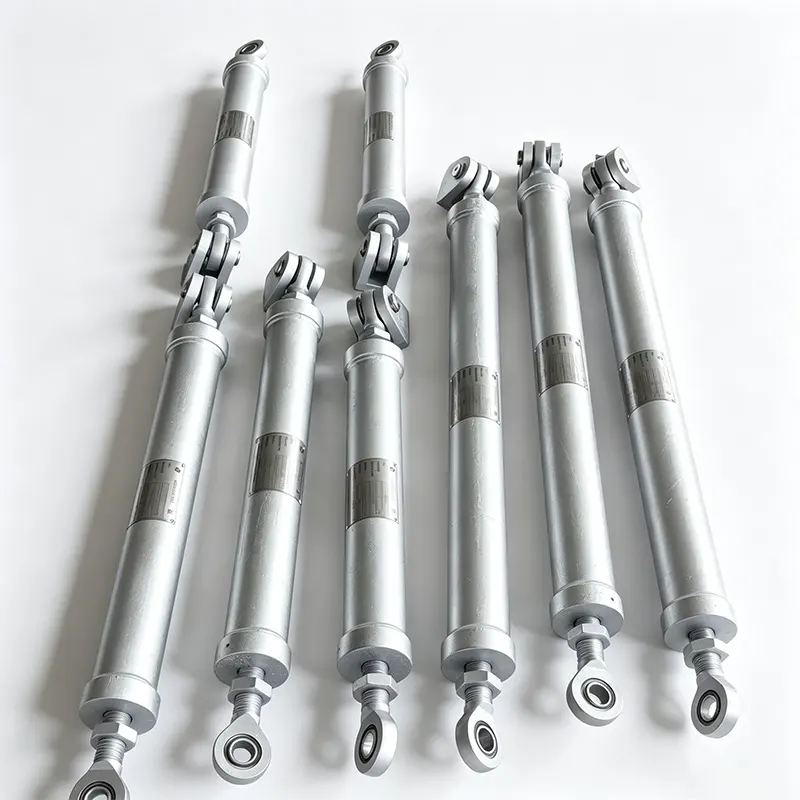

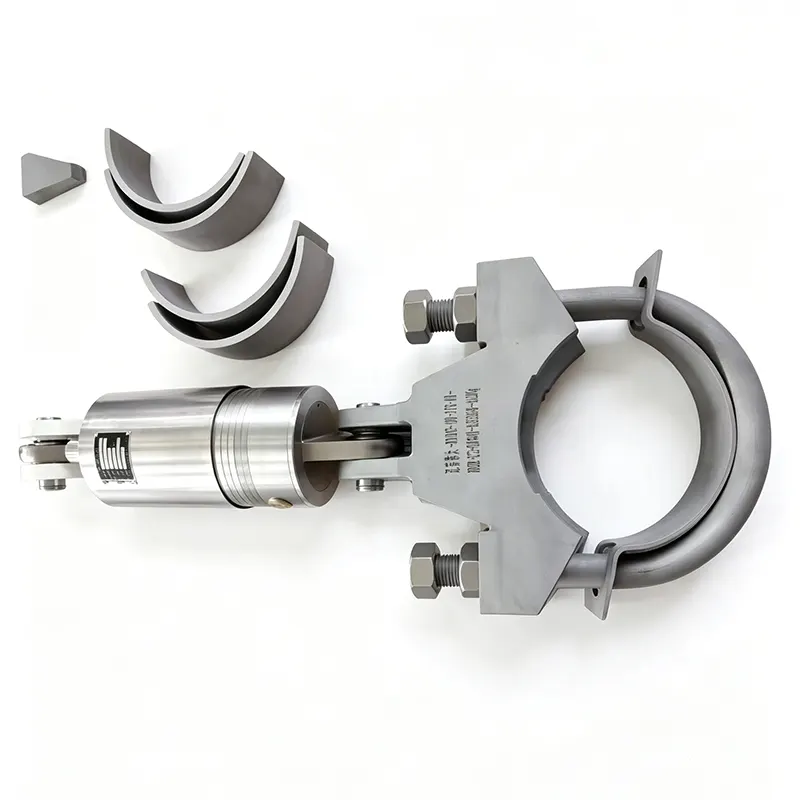

Hidravlični dušilci za zadrževanje cevi

Yangzhou Tianshun od leta 2012 dobavlja hidravlične dušilce za proizvodnjo električne energije, petrokemične in jedrske naprave. Naši dušilci serije YZN delujejo v več kot 45 državah, podpira jih 35.000 m² velika tovarna, več kot 100 usposobljenega osebja in sistem kakovosti, certificiran po ISO 9001:2015.

Kako hidravlični dušilec ščiti cevovod

Hidravlični dušilec je zadrževalni sistem, ki je občutljiv na hitrost. V normalnih delovnih pogojih toplotno raztezanje in krčenje povzročita počasno premikanje cevi. Hidravlični dušilniki za zadrževanje cevi sledijo temu gibanju praktično brez upora in delujejo podobno kot prosto drseča podpora. Ko je cev podvržena nenadnemu pospešku – zaradi vodnega udara, izpusta varnostnega ventila, potresne aktivnosti ali sprožitve črpalke – se notranji ventil zapre v delčku sekunde. V tistem trenutku dušilnik postane skoraj tog opornik, ki prenaša dinamično obremenitev na gradbeno konstrukcijo ali sidrno točko in preprečuje premik cevi, ki bi sicer lahko povzročil poškodbe zaradi udarca, preobremenitev ali odpoved zaradi utrujenosti.

Kritično razlikovanje je prag hitrosti. Počasni gibi potekajo neomejeno. Hitri gibi so zaklenjeni. To omogoča cevnemu sistemu, da ohrani svojo prožnost za trajne toplotne cikle, medtem ko prejme trenutno omejitev samo, ko je to potrebno.

Dizajn in značilnosti serije YZN

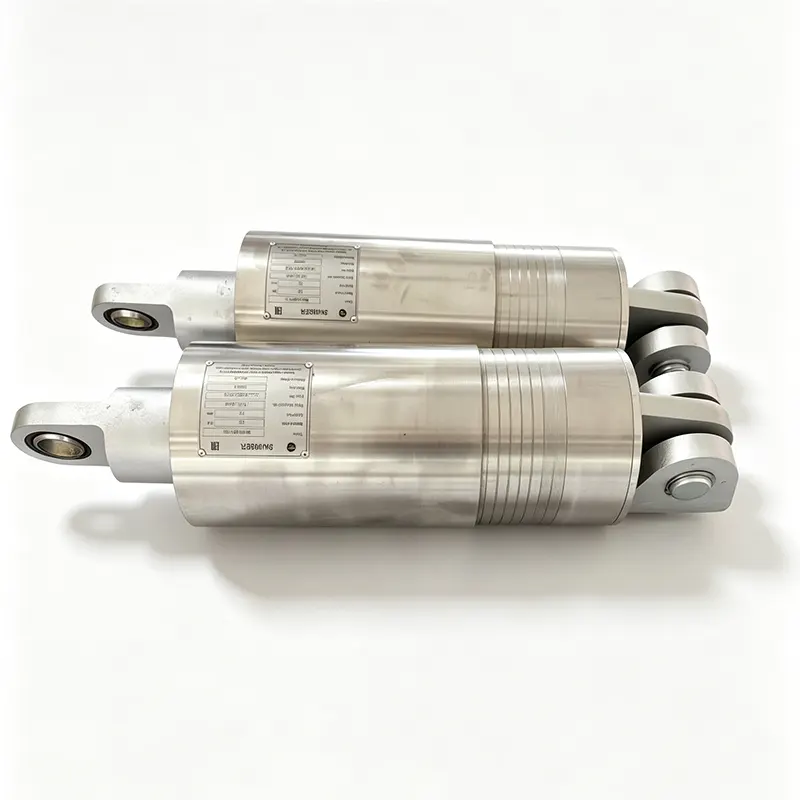

Vidni indikator položaja

Jasen mehanski indikator na telesu dušilnika kaže razpoložljivo območje giba v obe smeri. Vzdrževalne ekipe lahko na prvi pogled preverijo, ali enota deluje znotraj predvidenega giba ali zahteva prilagoditev, ne da bi odklopili napravo.

Kompaktna in simetrična konstrukcija

Simetrična postavitev poenostavi orientacijo namestitve in zmanjša verjetnost napačne namestitve. Njegova kompaktna ovojnica se prilega tesnim cevnim regalom in preobremenjenim območjem, kjer ni mogoče postaviti večjih vzmetnih ali togih opornikov.

Nizko trenje in kratek čas zaklepanja

Notranje trenje je zmanjšano z natančno obdelavo in izbiro tesnila. Dinamični odzivni čas, interval od začetka hitrega gibanja do popolne blokade, je izjemno kratek. To zagotavlja, da cev doživi zanemarljiv premik, preden se dušilnik zaskoči, kar je ključnega pomena za zaščito občutljive opreme, kot so priključki turbin in šobe tlačnih posod.

Visoka zmogljivost zaklepanja

Ko so zaklenjeni, lahko hidravlični dušilci za zadrževanje cevi prenesejo znatne natezne in tlačne obremenitve, ne da bi popustili. Sila dušenja, ki nastane med dinamičnim odzivom, je sorazmerna z vhodno hitrostjo in jo je mogoče določiti do zahtevane konstrukcijske obremenitve, ki ustreza zahtevam analize napetosti cevi.

Združljivost tesnil in medijev

Tesnila so izbrana za dolgoročno združljivost s hidravlično tekočino in zunanjim okoljem naprave. Tekoči medij, običajno visokostabilno silikonsko olje, ohranja konstantno viskoznost v celotnem območju delovne temperature. Tesnilni materiali so odporni proti staranju in puščanju, kar prispeva k dolgi življenjski dobi brez vzdrževanja.

Tehnični obseg

Vse vrednosti so prilagojene specifičnemu primeru obremenitve cevi in ​​zahtevam projekta. Nestandardni gibi, nazivne obremenitve in vrste povezav so izdelani po risbah naročnika.

Kontrola kakovosti in testiranje

Vsak hidravlični dušilnik YZN je pred odpremo podvržen funkcionalnemu preskusu sprejemljivosti. Namenska preskusna naprava uporablja počasno kroženje, da preveri prosto gibanje, nato pa simulira hiter premik, da potrdi zaklepanje in izmeri posledično nosilnost. Preskusi se meja tlaka in validira se delovanje indikatorja giba. Zapisi o preskusih se ohranijo in jih je mogoče priložiti s pošiljko.

Za dele, ki vsebujejo tlak, in za hidravlično tekočino se vzdržuje sledljivost materiala. V jedrskih aplikacijah se uporabljajo zahtevani programi zagotavljanja kakovosti, vključno z skladnostjo z veljavnimi oddelki oddelka III kodeksa ASME za kotle in tlačne posode in dodatnimi zahtevami, specifičnimi za stranko. Naš sistem s certifikatom ISO 9001 ureja vse postopke, od prejema surovin do končnega pregleda.

Več kot 70 % naših naročil prihaja od dolgotrajnih ponavljajočih se strank, ki zaupajo v dosledno delovanje naših snubberjev pri več projektih.

Kjer se za zadrževanje cevi uporabljajo hidravlični dušilci

Serija YZN je nameščena v kritičnih cevnih sistemih, kjer o kombinaciji toplotne prožnosti in takojšnje dinamične omejitve ni mogoče pogajati.

Jedrske elektrarne

Glavna para, napajalna voda in varnostne cevi. Dušilniki ščitijo pred potresnimi dogodki in dinamičnimi učinki zlomov cevi, hkrati pa omogočajo velike toplotne premike med normalnim delovanjem. Celotni paketi materiala in testne dokumentacije so standardni.

Termoelektrarne

Cevi za napajalno vodo kotlov, cevi za odvajanje pare in obvodni sistemi turbin. Dušilniki zmanjšajo prehodne obremenitve zaradi delovanja ventilov in preprečijo udarce cevi.

Petrokemične in rafinerijske enote

Procesne cevi v FCCU, reformatorjih in kompresorskih postajah. Dušilniki obvladujejo vibracije, ki jih povzroča dvofazni tok, in občasne udarne obremenitve, hkrati pa se prilagajajo toplotnim ciklom.

Jeklarne in industrijski plinski sistemi

Peči na vroče zrake in cevi za kisikovo cev doživijo hitre toplotne prehode in vibracije. Hidravlični dušilci vzdržujejo poravnavo cevi brez omejevanja toplotne rasti.

Črpalne in kompresorske postaje

Izpustni vodi so izpostavljeni pulziranju ali vodnemu udaru. Dušilniki delujejo kot omejitve, občutljive na hitrost, in preprečujejo obremenitev prirobnic in nosilcev.

Pogosta vprašanja

Kako se hidravlični dušilnik razlikuje od togega opornika ali vzmetne podpore?

Togi opornik zaklene cev na mestu in prepreči kakršno koli toplotno premikanje, kar lahko povzroči čezmerno obremenitev cevi in ​​povezane opreme. Vzmetna opora prenaša gravitacijske obremenitve, vendar ne zadržuje dinamičnih sil. Hidravlični dušilec premosti obe potrebi: omogoča počasno toplotno raztezanje in prosto krčenje, nato pa se zaklene v milisekundah, ko hitrost cevi preseže vnaprej nastavljeni prag. To zagotavlja dinamično zadrževanje natančno, ko je to potrebno, brez ogrožanja toplotne prožnosti.

Kaj določa nastavitev hitrosti zaklepanja in ali jo je mogoče prilagoditi?

Prag hitrosti zaklepanja je nastavljen glede na največjo pričakovano stopnjo toplotnega raztezanja cevi in ​​najmanjšo hitrost, ki bi nastala zaradi dinamičnega dogodka, kot je vodno kladivo ali potresni sunek. Naši inženirji pregledajo analizo napetosti v projektni cevi, da bi določili vrednost, ki med običajnim delovanjem ohranja dušilnik brez, vendar zagotavlja popolno omejitev med prehodnim stanjem. Prag je tovarniško nastavljen in funkcionalno preverjen na preskusni napravi; če se pogoji delovanja spremenijo, lahko nastavitev ponovno umerimo v našem obratu.

Kakšno vzdrževanje potrebuje hidravlični dušilnik zraka v svoji življenjski dobi?

Priporočamo občasno funkcionalno testiranje, da potrdite, da se enota še vedno premika brez upora pri počasnem premiku in se pravilno zaskoči pri hitrem gibanju. V elektrarnah in procesnih obratih se ta pregled običajno izvaja vsakih 3 do 5 let ali v skladu s programom vzdrževanja obrata. Vizualni pregled območja tesnila in indikatorja giba je preprost. Če je treba enoto obnoviti, nudimo tovarniško storitev, vključno z zamenjavo tekočine, zamenjavo tesnila in ponovnim certificiranjem.

Ali lahko dušilci YZN prenesejo zunanjo namestitev ali korozivna rastlinska okolja?

ja Standardni valj je prevlečen s premazom, odpornim proti koroziji, ki je primeren za večino industrijskih nastavitev na prostem. Za obalno, morsko ali kemično agresivno atmosfero lahko dobavimo jeklenko iz nerjavečega jekla in izberemo premaze za batnice in tesnilne materiale posebej za te pogoje. Z veseljem vam svetujemo pri izbiri materiala glede na okolje in temperaturno območje lokacije.

Kakšna dokumentacija je na voljo za jedrske ali varnostno kritične aplikacije?

Zagotavljamo popolno sledljivost materiala za komponente, ki zadržujejo tlak, certificirana poročila o preskusih mlina, certificiranje hidravlične tekočine, zapise o funkcionalnih preskusih in izjavo o skladnosti z veljavnimi kodami. Kadar to zahteva projekt, dokumentacija ustreza oddelku III ASME ali drugim jedrskim standardom. Naš sistem kakovosti se redno presoja in lahko prilagodimo dodatnim presojam strank in zahtevam dokumentacije.

Inženirska podpora in servis

Izbira pravilnega dušilnika za uporabo zadrževanja cevi vključuje podatke o obremenitvi, pričakovano toplotno gibanje in prag hitrosti zaklepanja. Naši inženirji delajo s poročili o napetosti v vaši cevi, da potrdijo ustrezno velikost in nastavitev. Namenski upravitelji računov se na poizvedbe odzovejo v 24 urah in brez odlašanja zagotovijo tehnična priporočila.

Konfiguracije po meri – nestandardni hod, posebni materiali za jedke atmosfere ali dokumentacija o jedrskem razredu – se obravnavajo kot rutinska naročila in ne kot izjeme. Po dostavi nudimo navodila za namestitev in nasvete za vzdrževanje, vključno s priporočili za periodično funkcionalno testiranje, da zagotovimo stalno zanesljivost skozi celotno življenjsko dobo.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35.000 m² velik objekt, Jiangsu, Kitajska — izvaža v več kot 45 držav.

Hidravlični dušilniki, ki se zaklenejo le, ko cev to potrebuje, preostali čas pa ostanejo izven poti.
