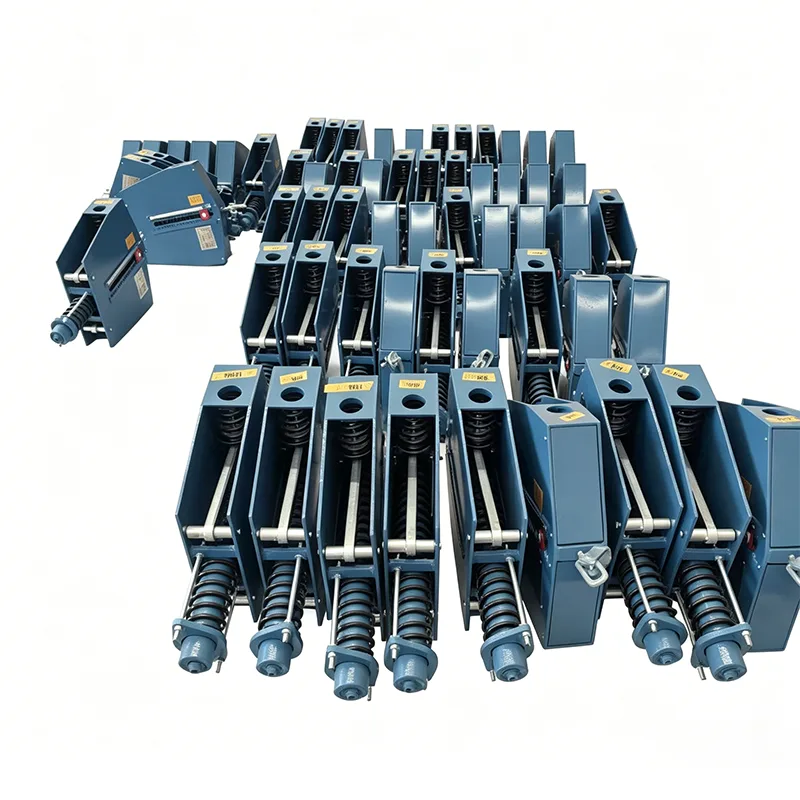

Heavy Duty Constant Spring Support

Ko obremenitev posameznega cevovoda preseže 300 kN in toplotni premik preseže 200 mm, so običajne konstantne vzmetne podpore nagnjene k strukturni deformaciji, zlomu ojnice, izgubi natančnosti konstantne sile in drugim okvaram. Takšne okvare povzročijo, da koncentracije napetosti v cevovodu presegajo dovoljene vrednosti, sprožijo trganje šob opreme, puščanje medija in celo nenačrtovano zaustavitev celotne elektrarne. Ena sama zaustavitev lahko povzroči izgube v višini več deset milijonov RMB.

Krivulja obremenitev-premik, pridobljena s tipskim preskusom konstantne vzmetne podpore/obešala. Vodoravna os predstavlja premik, navpična os pa obremenitev. Krivulja ostane približno vodoravna čez polni delovni hod, kar dokazuje, da podporna sila ostane v bistvu konstantna, ko se cevovod upogiba zaradi toplotnega raztezanja in krčenja.

Ta tipski preskus preverja konstantnost obremenitve, stabilnost pri polnem hodu in zanesljivost delovanja konstantnih vzmetnih enot. Vse proizvodne enote so predmet kalibracije obremenitve pred odpremo, pri čemer je odstopanje obremenitve nadzorovano znotraj ±6 % v skladu z ANSI/MSS‑SP‑58‑2018 in NB/T47038‑2013.

Ti izdelki so uporabni za industrijske cevne sisteme z velikim toplotnim premikom, vključno s cevovodi za glavno paro in drugimi cevmi za visoke temperature in visokim pritiskom.

Heavy Duty Constant Spring Support je posebna podporna oprema za težke obremenitve, razvita za reševanje izzivov v teh ekstremnih pogojih delovanja. Posebej je zasnovan za velike cevovodne sisteme z obremenitvami nad 500 kN in pomiki znotraj 400 mm.

Tehnične specifikacije izdelka

Definicija izdelka in temeljna filozofija oblikovanja

Heavy Duty Constant Spring Support je močna podporna naprava za cevovode, ki zagotavlja konstantno podporno silo v celotnem gibu prek natančnega mehanizma za uravnoteženje momentov.

Yangzhou Tianshun Pipeline je leta 2015 začel raziskave in razvoj za to linijo izdelkov s skupno naložbo v višini 12 milijonov RMB v namensko proizvodno opremo in preskusne zmogljivosti. Zdaj je vzpostavljen celoten portfelj izdelkov z največjo nosilnostjo 2000 kN in največjim premikom 600 mm, kar se uvršča na vodilno domačo raven.

Naša temeljna filozofija oblikovanja se osredotoča na redundantno varnost: vse kritične komponente so zasnovane z varnostnimi faktorji, višjimi od industrijskih meril, da se zagotovijo zadostne varnostne meje tudi v ekstremnih delovnih pogojih. Medtem pa strukturna optimizacija minimizira skupno velikost in težo brez ogrožanja strukturne trdnosti ter zmanjša stroške namestitve in transporta.

Podrobna razčlenitev redundance

1. Redundanca glavnega ogrodja: Izdelan iz 20–50 mm debelih integralno varjenih jeklenih plošč, opremljenih z vzdolžnimi in prečnimi ojačitvami, ki povečajo splošno togost za več kot 60 %.

2. Redundanca sistema vzmeti: vzporedna postavitev z več vzmeti zagotavlja, da lahko preostale vzmeti popolnoma prenesejo obremenitve cevovoda, tudi če ena vzmet odpove.

3. Redundanca mehanizma prenosa: sinhronizirane dvojne ojnice odpravljajo nevarnost zrušitve podpore, ki izvira iz zloma ene palice.

Tabela standardnih specifikacij celotne serije

Na voljo je šest standardnih serij stalnih vzmetnih nosilcev za težke obremenitve, ki pokrivajo večino scenarijev težkih industrijskih aplikacij:

Za vse modele so na zahtevo naročnika na voljo razredi materialov po meri in dizajni po meri.

Sistem preverjanja zanesljivosti celotnega življenjskega cikla

Izveden je strog sistem preverjanja od konca do konca, ki zagotavlja zanesljivo delovanje v ekstremnih pogojih. Vsaka vzmetna podpora za težke obremenitve je podvržena petim obveznim pregledom:

Vsi inšpekcijski zapisi se arhivirajo za najmanj 15 let in so strankam dostopni kadar koli. Naš preskusni laboratorij ima akreditacijo CNAS, ki zagotavlja mednarodno priznane rezultate testov.

Referenčni rezultati projekta Global Benchmark

Od maja 2026 so bile naše podpore s stalnimi vzmeti za težke obremenitve nameščene v 120 velikih industrijskih projektih po vsem svetu, vključno z:

▶ 10 milijonov ton/leto kompleks za rafiniranje in kemično integracijo: dobavljenih je 320 sklopov podpor HD-800 in HD-1200

▶  Jedrska elektrarna z močjo milijon kilovatov: dobavljenih je 156 kompletov težkih vzmetnih nosilcev razreda jedrske varnosti

▶ 20 milijonov ton/leto prevzemni terminal za UZP: dobavljenih je 89 kompletov nizkotemperaturnih namenskih težkih stalnih vzmetnih nosilcev

▶  Termoelektrarna z močjo 3000 MW: dobavljenih 245 kompletov težkih nosilcev za glavne parovode

Dokazana učinkovitost pri teh pomembnih projektih potrjuje izjemno zanesljivost in stabilnost, hkrati pa nas opremi z obsežnimi inženirskimi izkušnjami pri načrtovanju podpornih sistemov za težke obremenitve.

Projektom prilagojena dostava in ekskluzivne storitve

Za obsežne projekte so na voljo prilagojeni paketi dostave za težke nosilce s konstantnimi vzmeti:

1. Namenska projektna skupina: vsakemu večjemu projektu je dodeljen namenski vodja projekta, tehnični inženir in inženir kakovosti, ki nadzira napredek celotnega cikla.

2. Dostava v fazah: dostava serije je usklajena z urniki gradnje na gradbišču, da se zmanjšajo obremenitve skladiščenja na kraju samem.

3. Storitev prevzema na kraju samem: Inženirji, poslani za prevzem izdelka in navodila za namestitev na lokaciji.

4. Tehnična podpora v pripravljenosti na kraju samem: rezidenčna inženirska podpora je na voljo med fazami največje namestitve.

5. Storitev dolgoročnega spremljanja: letne revizije obratovalnega stanja po zagonu s strokovnimi priporočili za vzdrževanje.

Zagotavljamo 18-mesečno garancijsko dobo, kar je 6 mesecev dlje od povprečja v industriji. Za napake v kakovosti, ki nastanejo v okviru garancije, zagotavljamo 48-urni odzivni čas in odpravljanje težav na kraju samem v 72 urah.

Pogosto zastavljena vprašanja (FAQ)

V: Kakšna je vaša največja dosegljiva obremenitev in premik za težke nosilce s konstantno vzmetjo?

O: Standardni modeli dosežejo največjo obremenitev 2000 kN in največji premik 600 mm. Za izredno velike zahteve so na voljo dizajni po meri, zmožni obremenitve do 3000 kN in premika 800 mm.

V: Ali so izdelki primerni za uporabo pri nizkih temperaturah?

O: Da. Nizkotemperaturne posebne različice uporabljajo nerjaveče jeklo 304 ali 316L, potrjeno s preskusom udarca pri nizkih temperaturah, in lahko stabilno delujejo pri -196 ℃ za LNG, etilen in druge kriogene cevovodne sisteme.

V: Kakšni so standardni dobavni roki?

O: Standardni modeli imajo dobavni rok 45–60 dni; prilagojene enote trajajo 60–90 dni, odvisno od zahtevnosti. Za nujne projekte je na voljo hitra izdelava z najkrajšim dobavnim rokom 30 dni.
