Vzmetni obešalniki za naftno in plinsko industrijo

Pri naftnih in plinskih projektih se procesni cevovodi, cevovodi za prenos na dolge razdalje in komunalni cevovodi soočajo s številnimi težkimi pogoji: visokotemperaturni in visokotlačni mediji, jedke komponente, kot je žveplo, obalna okolja z visoko vlažnostjo solnega pršila, pa tudi ogromna lastna teža in toplotna razteznost cevovodov velikega premera. Če se podporni sistem zanaša samo na preprosto togo pritrditev, ne le da ne kompenzira premika, ampak tudi pretvori deformacijo cevovoda v dodatne obremenitve na šobah opreme, kar poveča tveganje za puščanje in odpoved zaradi utrujenosti.

Ta slika prikazuje krivuljo zmogljivosti premika obremenitve spremenljive vzmetne podpore/obešala, vključno s ključnimi parametri obremenitve in premika za preverjanje natančnosti nosilnosti in zanesljivosti delovanja izdelka.

Vsaka enota je pred odpremo predmet kalibracije obremenitve in testiranja delovanja. Odstopanje nastavitvene obremenitve je nadzorovano znotraj ±5 %, skladno z mednarodnim standardom ANSI/MSS‑SP‑58‑2018 in NB/T47039‑2013.

Izdelki izpolnjujejo tehnične zahteve za električne, petrokemične in druge industrijske cevne sisteme. V skladu z MSS‑SP‑58‑2018 največja dovoljena spremenljivost obremenitve za spremenljive vzmetne enote ne sme presegati 25 % delovne vroče obremenitve v polnem delovnem hodu.

Krivulja obremenitev-premik, pridobljena s tipskim preskusom konstantne vzmetne podpore/obešala. Vodoravna os predstavlja premik, navpična os pa obremenitev. Krivulja ostane približno vodoravna čez polni delovni hod, kar dokazuje, da podporna sila ostane v bistvu konstantna, ko se cevovod upogiba zaradi toplotnega raztezanja in krčenja.

Ta tipski preskus preverja konstantnost obremenitve, stabilnost pri polnem hodu in zanesljivost delovanja konstantnih vzmetnih enot. Vse proizvodne enote so predmet kalibracije obremenitve pred odpremo, pri čemer je odstopanje obremenitve nadzorovano znotraj ±6 % v skladu z ANSI/MSS‑SP‑58‑2018 in NB/T47038‑2013.

Ti izdelki so uporabni za industrijske cevne sisteme z velikim toplotnim premikom, vključno s cevovodi za glavno paro in drugimi cevmi za visoke temperature in visokim pritiskom.

Podjetje Yangzhou Tianshun Pipeline Technology Co., Ltd., ki se opira na 14 let izkušenj pri izdelavi nosilcev in obešal za cevovode, zagotavlja prilagojene vzmetne obešalnike za naftno in plinsko industrijo za nadzor napetosti v cevovodih, zaščito vmesnikov kritične opreme in prilagajanje zapletenim pogojem na lokaciji.

Ključni izzivi, ki jih je treba obravnavati s podporo za naftovode in plinovode

Cevovodni sistemi v rafinerijah, terminalih za utekočinjeni zemeljski plin, obratih za predelavo plina in črpalnih postajah na dolge razdalje imajo različne pogoje delovanja, vendar imajo isto zahtevo: lastno težo cevovoda in toplotni premik je treba nadzorovati v varnih mejah. Procesni cevovodi pogosto delujejo nad 300 °C, medtem ko kriogeni LNG cevovodi delujejo pod -162 °C, zaradi česar ena sama podporna rešitev ni primerna.

Poleg tega kisla okolja, ki vsebujejo vodikov sulfid, zahtevajo, da so strukturne komponente odporne na sulfidne napetostne razpoke (SSC), priobalne ploščadi in obalni objekti pa zahtevajo visoko stopnjo zaščite pred solnim pršenjem. V inženirski praksi morajo podpore in obešala zagotavljati ne le predvidljive podporne sile, temveč tudi prilagajati odstopanja temeljev med namestitvijo in ostati brez okvar zaradi korozije ali sprostitve med dolgotrajnim delovanjem.

Zasnova in funkcije vzmetnih obešalnikov za naftno in plinsko industrijo

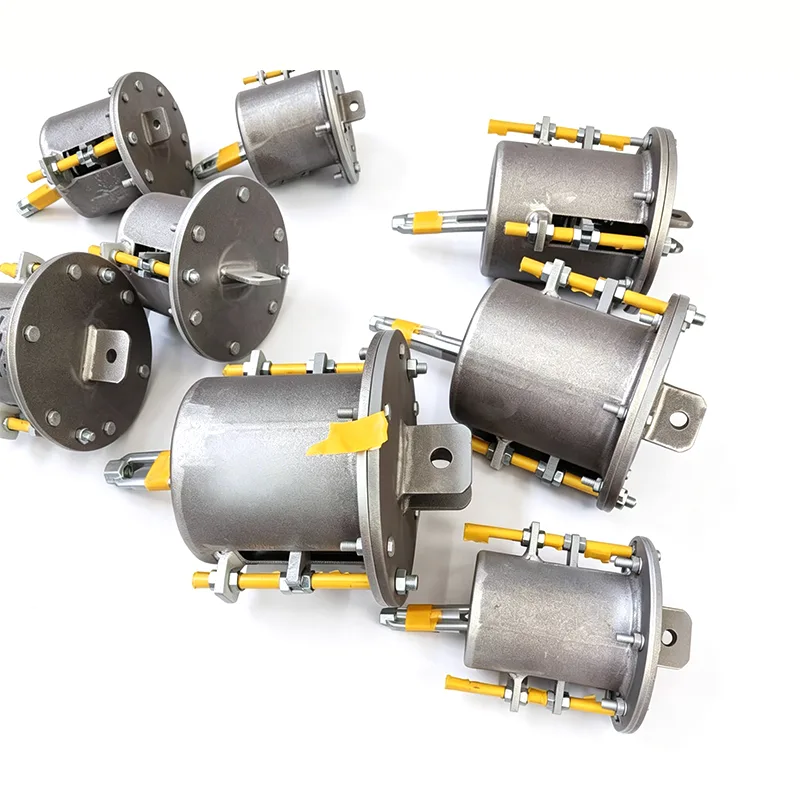

Vzmetni obešalniki za naftno in plinsko industrijo so konfigurirani ena proti ena na podlagi poročil o analizi napetosti v cevovodu, na voljo v dveh vrstah obremenitve: vzmet s spremenljivo vzmetjo in vzmet s konstantno silo. Spremenljive vzmetne enote zagotavljajo podporo z linearno togostjo znotraj svojega območja giba, primerno za točke z majhnimi premiki in nizko občutljivostjo na variacije podporne sile. Enote s konstantno silo uporabljajo primarni in sekundarni vzmetni mehanizem za nadzor variacije podporne sile znotraj 5 % skozi celoten hod, zaradi česar so idealne za šobe opreme, odstranjevalce, reboilerje, dovode in izhode kompresorja ter druge lokacije s strogimi zahtevami glede obremenitve šob.

Odvisno od medija in okolja namestitve so vzmetni elementi izdelani iz legiranih vzmetnih jekel, kot sta 60Si2Mn ali 50CrVA. Jeklenke in konstrukcijske komponente so lahko izdelane iz ogljikovega jekla, toplotno odpornega jekla, dupleksnega nerjavečega jekla ali zlitin na osnovi niklja, pri čemer je obdelava materiala v skladu z NACE MR0175/ISO 15156 za izpolnjevanje zahtev polj kisle nafte in plina.

Za zaščitne premaze lahko objekti na morju uporabljajo epoksidni temeljni premaz z visoko oprijemljivostjo, bogat s cinkom, in sistem poliuretanskega premaza, medtem ko kopenski cevovodi običajno uporabljajo vroče cinkanje ali premaz Dacromet, da zagotovijo dolgoročno delovanje v slanem pršilu in industrijskih atmosferah. Izdelki so skladni s standardi, vključno z ASME B31.3, ASME B31.4 in MSS SP-58. Vsako ohišje je opremljeno z imensko tablico za premik obremenitve in zaklepnim zatičem za enostavno namestitev v hladnem stanju in preverjanje na kraju samem.

Izbira na kraju samem, namestitev in dolgoročna stabilnost

Po prejemu podatkov analize napetosti v cevovodu naša tehnična ekipa priporoča ujemanje vzmetnih obešal za modele naftne in plinske industrije in vzmetne konstante za vsako podporno točko. V fazi izbire je posebna pozornost namenjena projektirani obremenitvi, konstrukcijskemu odmiku, temperaturi in okoljski stopnji korozije, hkrati pa se upošteva dodatna teža cevovodov, napolnjenih z vodo, med pogoji hidrostatičnega preskusa, da se prepreči preobremenitev vzmeti ali strjevanje.

Med namestitvijo vzmetna obešala za naftno in plinsko industrijo zagotavljajo določeno navpično območje prilagajanja za absorbiranje napak višine temeljev in odstopanj pri montaži cevi. Enote s konstantno silo so lahko opcijsko opremljene z vijačnimi ali hidravličnimi pomožnimi nastavitvami za natančno poravnavo tudi pri velikih obremenitvah. Zaklepni zatič se odstrani, ko se cevovod segreje, in obešalnik začne delovati brez potrebe po vročem delu.

Med dolgotrajnim delovanjem zasnova vzmeti proti sprostitvi in ​​redne pregledovalne točke pomagajo vzdrževalnim ekipam pravočasno odkriti nepravilnosti. Med našimi projekti, izvoženimi v več kot 45 držav, več kot 70 % kasnejših naročil podpore in obešalnikov prihaja od obstoječih strank. Ti podatki o ponovnem nakupu do določene mere odražajo trajno zanesljivost naših izdelkov.

Tipične lokacije uporabe v naftnih in plinskih obratih

Enote za fluidno katalitično krekiranje (FCC) in hidroprocesne enote: Cevovodi za visokotemperaturno reakcijo nafte in plina ter cevi za dimne pline regeneratorjev doživljajo velike toplotne premike med delovanjem s strogimi omejitvami obremenitve šob. Uporaba vzmetnih obešal s konstantno silo učinkovito nadzoruje vmesne sile na opremi, kot so reaktorji in tretjestopenjski separatorji, ter preprečuje puščanje prirobničnih spojev.

Terminali za UZP in kriogeni sistemi: Kriogeni cevovodi med razkladalnimi rokami in skladiščnimi rezervoarji ter cevovodi za kroženje hladilnega sredstva se soočajo z ekstremnimi temperaturnimi razlikami. Vzmetni obešalniki uporabljajo kriogeno odporne materiale, ki zagotavljajo stabilno podporo skozi celoten proces od hladnega predhlajenja do globokega kriogenega delovanja, ščitijo dilatacijske spoje in šobe rezervoarja.

Cevovodi za surovo nafto in produkte na dolge razdalje: dovodni in odvodni cevovodi v črpalnih postajah in cevovodi za območje ventilov se soočajo s temperaturnimi nihanji glede na letne čase in transportirane medije. Spremenljiva vzmetna obešala v kombinaciji z omejevalnimi nosilci vzdržujejo ustrezen naklon cevovoda, s čimer se izognete nevarnostim vibracij in vodnega udara, ki jih povzroči dvig podporne točke.

Platforme na morju in FPSO: Ti objekti imajo kompaktne prostore in so izpostavljeni dodatnim dinamičnim obremenitvam zaradi zibanja. Vzmeti s konstantno silo in mejnimi funkcijami se lahko uporabljajo v povezavi z blažilniki za kompenzacijo toplotnega premika, hkrati pa zadržujejo nizkofrekvenčno nihanje, ki ga povzročajo veter in valovi, kar zmanjšuje poškodbe zaradi utrujenosti sklepov.

Kakovostna dokumentacija in tehnična podpora

Od ponovnega pregleda vhodne vzmetne žice naša tovarna izvaja strog nadzor kakovosti na vsaki stopnji: preverjanje toplotnega števila, trdote in metalografski pregled po toplotni obdelavi, testiranje togosti končnega izdelka s polnim hodom in testiranje oprijema premaza. Vsaka serija vzmetnih obešalnikov za naftno in plinsko industrijo je lahko opremljena s certifikati kakovosti materiala, poročili o inšpekcijskih pregledih, izjavami o skladnosti NACE in certifikacijskimi dokumenti ASME za podporo revizij čezmorskih projektov.

Naša tehnična ekipa lahko po potrebi zagotovi podrobne priročnike za namestitev in priporočila za prilagoditev hladnega stanja ter lahko sodeluje z opazovanjem tretje osebe ali nadzorom na kraju samem.

Če morate konfigurirati vzmetne obešalnike za naftno in plinsko industrijo za določen naftni in plinski projekt, priskrbite risbe načrta cevovoda, poročila o izračunu napetosti in okoljske podatke na kraju samem. Dostavili vam bomo poročilo o izbiri, ki bo vključevalo izračune obremenitve in priporočene višine namestitve, namesto le seznam standardnih modelov, kar vam bo pomagalo nadzorovati skupne stroške, hkrati pa zagotavljati varno in zanesljivo delovanje vašega podpornega sistema cevovoda v celotnem življenjskem ciklu.
